课程设计说明书课程名称工场供电题目工厂变电所供配电设计学院信息工程学院班级电气1401学生姓名颜东王俊朋金久阳指导西席孔晓光日期 2017年6月15日摘要产业企业供电，就是指工场所需电能的供给和分派问题。

众所周知，电能是现代产业生产的主要能源和动力。

电能既易于由其他形式的能量转换而来，又易于转换为其他形式的能量，它的输送和分派既简单经济，又便于控制、调治和丈量，又利于实现生产历程自动化，因此，电能在现代产业生产及整个百姓经济生活中应用极为遍及。

从而搞好产业企业供电事情对付整个产业生产生长，实现产业现代化具有十分重要的意义。

工场供电设计是整个工场设计的重要组成部分，工场供电设计的质量影响到工场的和生产及其生长，作为从事工场供电事情的人员，有须要了解和掌握工场供电设计的有关知识，以便适应设计事情的需要。

在工场里，电能虽然是产业生产的主要能源和动力，但是它在产物本钱中所占的比重一般很小（除电化产业外）。

电能在产业生产中的重要性，并不在于它在产物本钱中或投资总额中所占的比重多少，而在于产业生产实现电气化以后可以大大增加产量，提高产物质量，提高劳动生产率，低落生产本钱，减轻工人的劳动强度，改进工人的劳动条件，有利于实现生产历程自动化。

从另一方面来说，如果工场的电能供给突然中断，则对产业生产可能造成严重的结果。

因此，做好工场供电事情对付生长产业生产，实现产业现代化，具有十分重要的意义。

由于能源节约是工场供电事情的一个重要方面，而能源节约对付国度经济建立具有十分重要的战略意义，因此做好工场供电事情，对付节约能源、支援国度经济建立，也具有重大的作用。

工场供电事情要很好地为产业生产办事，切实包管工场生产和生活用电的需要，并做好节能事情，就必须到达以下根本要求：（1）宁静: 在电能的供给、分派和使用中，不应产生人身事故和设备事故。

（2）可靠: 应满足电能用户对供电可靠性的要求。

（3）优质: 应满足电能用户对电压和频率等质量的要求（4）经济: 供电系统的投资要少，运行用度要低，并尽可能地节约电能和淘汰有色金属的消耗量。

工厂供电课程设计示例一、设计任务书（示例）（一）设计题目X X机械厂降压变电所的电气设计（二）设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。

最后按要求写出设计说明书，绘出设计图纸。

（三）设计依据1、工厂总平面图，如图11-3所示2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600 h ，日最大负荷持续时间为6 h 。

该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。

低压动力设备均为三相，额定电压为380伏。

电气照明及家用电器均为单相，额定电压为220伏。

本厂的负荷统计资料如表11-3所示。

表11-3 工厂负荷统计资料（示例）3、供电电源情况按照工厂与当地供电部门签定的供用电合同规定，本厂可由附近一条10KV的公用电源干线取得工作电源。

该干线的走向参看工厂总平面图。

该干线的导线型号为LGJ-150 ，导线为等边三角形排列，线距为 2 m；干线首端（即电力系统的馈电变电站）距离本厂约8 km。

干线首端所装设的高压断路器断流容量为500 MV A。

此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为 1.7 s。

为满足工厂二级负荷的要求，可采用高压联络线由邻近单位取得备用电源。

已知与本厂高压侧有电气联系的架空线路总长度为80 km，电缆线路总长度为25 km 。

4、气象资料本厂所在地区的年最高气温为38°C，年平均气温为23°C，年最低气温为-8°C，年最热月平均最高气温为33°C，年最热月平均气温为26 °C，年最热月地下0.8m处平均温度为25°C，当地主导风向为东北风，年雷暴日数为20 。

电力系统课程设计题目：题目一、企业35kV 变电所供电方案设计已知一企业变电所高压侧电压为35kV ，二次电压为6kV ，最大计算负荷容量81.0cos ,8000==φ自然功率因数kW P ca ，该企业6kV 高压设备较多，其一、二级负荷占所有负荷的75%以上；其中低压380v 用户的计算负荷为2000kW 。

设计要求：1、根据已知条件确定变电所主变压器的台数及其容量（要考虑功率因数补偿到符合供电部门要求值）；2、确定低压变压器的台数及其容量；3、变电所一次供电方案的确定（要有方案比较）；4、计算变电所主变压器一、二次的短路电流。

题目二、35kV 变电所主变压器继电保护计算已知一企业变电所高压侧为35kV ，低压侧为10kV ，变电所有两台主变压器，其型号为3580007-SL ，变电所一次主接线方式为全桥接线方式，其二次侧主接线为单母线分段式；上级变电所二次母线出口的短路容量为300MV A ，35kV 供电线路导线截面为295mm ，线路线路长度为10km 。

1、计算变压器一、二侧的短路电流；2、确定主变压器的继电保护方案；3、整定主变压器各继电保护的动作值。

题目三、单电源供电的110kV 、10 kV 线路继电保护计算已知一企业变电所高压侧为110kV ，低压侧为10kV ，变电所有两台主变压器，其型号为5.10110100007 SL ，变电所一次主接线方式为全桥接线方式，其二次侧主接线为单母线分段式；上级变电所二次母线出口的短路容量为400MV A ，110kV 供电线路导线截面为2120mm ，线路线路长度为30km ，10kV 供电线路其中一条线路的长度为5kV ，其导线截面为295mm1、计算变压器一、二侧的短路电流；2、确定110kV 、10 kV 继电保护方案；3、整定供电线路各继电保护的动作值。

题目四、中性点直接接地系统的零序电流的保护的整定计算题目五、110kV 双回路线路距离保护的整定计算。

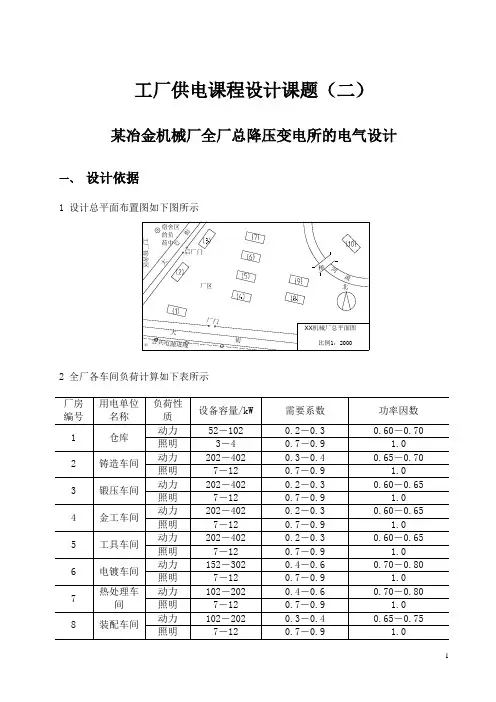

工厂供电课程设计课题（二）某冶金机械厂全厂总降压变电所的电气设计一、 设计依据1 设计总平面布置图如下图所示XX 机械厂总平面图比例1：2000公共电源进线邻厂大街厂门后厂门厂区宿舍区的负荷中心工厂宿舍区桥河流北大街2 全厂各车间负荷计算如下表所示3 供用电协议按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条10Kv的公用电源线取得工作电源。

该干线的走向参看工厂总平面图。

该干线的导线牌号为LGJ－185,导线为等边三角形排列，线距为1.2米；电力系统馈电变电站距本厂6km,该干线首端所装高压断路器的断流容量为500MVA，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为1.5秒。

为满足工厂二级负荷的要求，可采用高压或低压联络线由邻近的单位取得备用电源。

三、负荷情况本厂多数车间为两班制，年最大负荷利用小时为4800h，日最大负荷持续时间8h。

该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。

低压动力设备均为三相，额定电压为380V。

照明及家用电器均为单相，额定电压为220V。

四、自然条件1 气象条件（1）最热月平均最高气温为31.5C︒；（2）年最高气温为40C︒；（3）土壤中0.8米深处一年中最热月平均温度为28.7C︒；（4）年雷暴日为31.3天；（5）土壤冻结深度为1.1米；（6）夏季主导风向为东风。

2 地质及水文条件本厂所在地区平均海拔130m，地层以沙粘土为主，地下水位为3m。

五、设计要求1 负荷计算；2 电力变压器的台数、容量及类型；3 选择高、低压电力网的导线型号及截面；4改善功率因数装置设计（高压侧最大负荷时功率因数不应低于0.9，低压侧不应低于0.85）；5变电所主结线方案的设计；6短路电流的计算；7变电所一次设备的选择与校验；8 继电保护装置的设计（选做）；9 变电所防雷装置设计（选做）。

六、设计成果1 设计说明书一份，其中包括设计的原始资料；完成设计内容时所依据的原则，计算步骤及计算举例。
