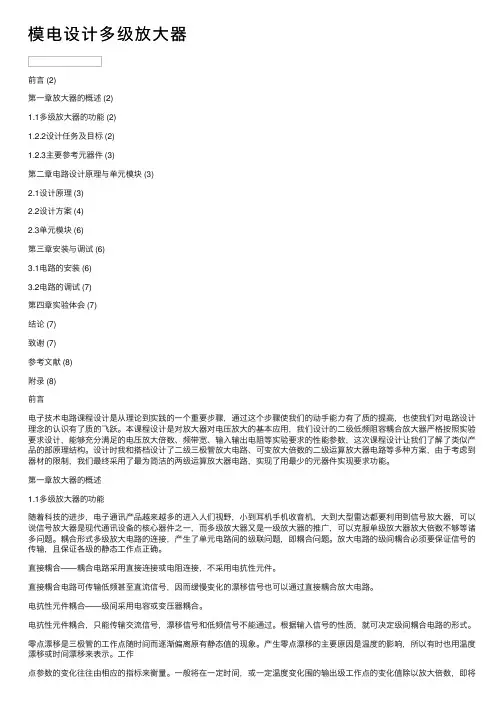

模电设计多级放⼤器前⾔ (2)第⼀章放⼤器的概述 (2)1.1多级放⼤器的功能 (2)1.2.2设计任务及⽬标 (2)1.2.3主要参考元器件 (3)第⼆章电路设计原理与单元模块 (3)2.1设计原理 (3)2.2设计⽅案 (4)2.3单元模块 (6)第三章安装与调试 (6)3.1电路的安装 (6)3.2电路的调试 (7)第四章实验体会 (7)结论 (7)致谢 (7)参考⽂献 (8)附录 (8)前⾔电⼦技术电路课程设计是从理论到实践的⼀个重要步骤，通过这个步骤使我们的动⼿能⼒有了质的提⾼，也使我们对电路设计理念的认识有了质的飞跃。
本课程设计是对放⼤器对电压放⼤的基本应⽤，我们设计的⼆级低频阻容耦合放⼤器严格按照实验要求设计，能够充分满⾜的电压放⼤倍数、频带宽、输⼊输出电阻等实验要求的性能参数，这次课程设计让我们了解了类似产品的部原理结构。
设计时我和搭档设计了⼆级三极管放⼤电路、可变放⼤倍数的⼆级运算放⼤器电路等多种⽅案，由于考虑到器材的限制，我们最终采⽤了最为简洁的两级运算放⼤器电路，实现了⽤最少的元器件实现要求功能。
第⼀章放⼤器的概述1.1多级放⼤器的功能随着科技的进步，电⼦通讯产品越来越多的进⼊⼈们视野，⼩到⽿机⼿机收⾳机，⼤到⼤型雷达都要利⽤到信号放⼤器，可以说信号放⼤器是现代通讯设备的核⼼器件之⼀，⽽多级放⼤器⼜是⼀级放⼤器的推⼴，可以克服单级放⼤器放⼤倍数不够等诸多问题。
耦合形式多级放⼤电路的连接，产⽣了单元电路间的级联问题，即耦合问题。
放⼤电路的级间耦合必须要保证信号的传输，且保证各级的静态⼯作点正确。
直接耦合——耦合电路采⽤直接连接或电阻连接，不采⽤电抗性元件。
直接耦合电路可传输低频甚⾄直流信号，因⽽缓慢变化的漂移信号也可以通过直接耦合放⼤电路。

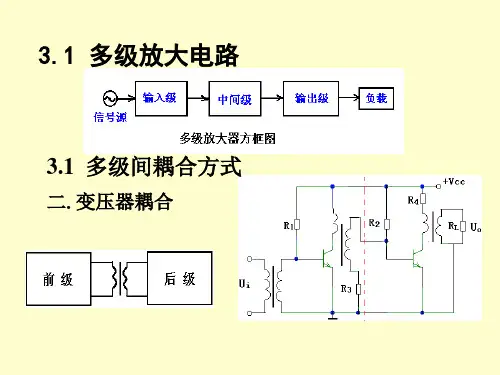

电抗性元件耦合——级间采⽤电容或变压器耦合。
电抗性元件耦合，只能传输交流信号，漂移信号和低频信号不能通过。
根据输⼊信号的性质，就可决定级间耦合电路的形式。

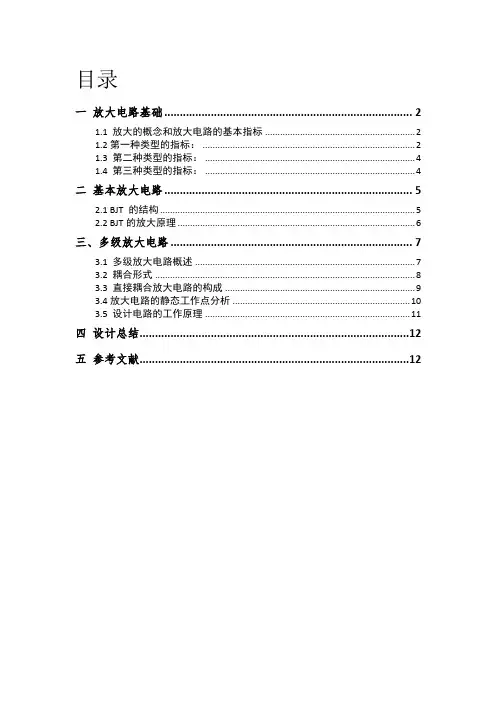

目录一放大电路基础 (2)1.1 放大的概念和放大电路的基本指标 (2)1.2第一种类型的指标： (2)1.3 第二种类型的指标： (4)1.4 第三种类型的指标： (4)二基本放大电路 (5)2.1 BJT 的结构 (5)2.2 BJT的放大原理 (6)三、多级放大电路 (7)3.1 多级放大电路概述 (7)3.2 耦合形式 (8)3.3 直接耦合放大电路的构成 (9)3.4放大电路的静态工作点分析 (10)3.5 设计电路的工作原理 (11)四设计总结 (12)五参考文献 (12)一放大电路基础1.1 放大的概念和放大电路的基本指标“放大”这个词很普遍，在很多场合都会发现放大的现象的存在。
比如，利用放大镜使微小的物体出现较大的形象，这是光学中的放大现象；利用杠杆能用较小的力移动重物，这是力学的放大现象；等等一些。
我们可以看见它们的一个共同点，它们都是把原物中的差异的程度放大了。
因此，所谓放大就是对差异的程度或变化量而言的。
这是我们要注意的第一点。
同时，我们可以发现，它们之间还存在着一个重要的差别。
经放大镜放大后的影像，其亮度比原来的要弱；利用杠杆得到较大的力，然而物理移动的距离要比加力点经过的距离短。
可见，这几种放大现象都是遵守能量守恒原则。
总之，得到了较大的功率。
我们首先要先定性看什么样的放大电路时比较好的。
希望不失真，最大能输出多少功率等等。
这些都应该是衡量放大电路性能的标准。
性能指标可以分为3种类型：第一种是对应于一个幅值已定、频率已定的信号输入时的性能，这是放大电路的基本性能。
第二种是对于幅值不变而频率改变的信号输出时的性能。
第三种是对应于频率不变而幅值改变的信号输入时的性能。
1.2第一种类型的指标：a.放大倍数放大倍数是衡量放大电路放大能力的指标。
它定义为输出变化量的幅值与输入变化量的幅值之比，有时也称为增益。
虽然放大电路能实现功率的放大，然而在很多场合，人们常常只关心某一单项指标的放大的倍数，比如电压或者电流的放大倍数。
