第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。
1.只有电路既放大电流又放大电压,才称其有放大作用。
(×)2.可以说任何放大电路都有功率放大作用。
(√)3.放大电路中输出的电流和电压都是有源元件提供的。
(×)4.电路中各电量的交流成分是交流信号源提供的。
(×)5.放大电路必须加上合适的直流电源才能正常工作。
(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。
(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。
(×)二．试分析图各电路是否能放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
(a) (b) (c)(d) (e) (f)(g) (h) (i)图解：图(a)不能。
V BB 将输入信号短路。
图(b)可以。
图(c)不能。
输入信号与基极偏置是并联关系而非串联关系。
图(d)不能。
晶体管基极回路因无限流电阻而烧毁。
图(e)不能。
输入信号被电容C 2短路。
图(f)不能。
输出始终为零。
图(g)可能。
图(h)不合理。
因为G -S 间电压将大于零。
图(i)不能。
因为T 截止。
三．在图 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。
填空：要求先填文字表达式后填得数。
(1)当0iU V =&时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和 b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =，则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。
(2)若测得输入电压有效值5i U mV =时，输出电压有效值'0.6o U V =，则电压放大倍数u A =&( /o iU U - )≈( -120 )。
模拟电路第二章放大电路基础模拟电路第二章放大电路基础第2章放大电路基础2.1教学要求1、掌握放大电路的组成原理，熟练掌握放大电路直流通路、交流通路及交流等效电路的画法并能熟练判断放大电路的组成是否合理。
2、熟识理想情况下放大器的四种模型，并掌控增益、输入电阻、电阻值等各项性能指标的基本概念。
3、掌握放大电路的分析方法，特别是微变等效电路分析法。
4、掌控压缩电路三种基本组态（ce、cc、cb及cs、cd、cg）的性能特点。
5、介绍压缩电路的级间耦合方式，熟识多级压缩电路的分析方法。
2.2基本概念和内容要点2.2.1压缩电路的基本概念1、放大电路的组成原理无论何种类型的压缩电路，均由三大部分共同组成，例如图2.1右图。
第一部分就是具备压缩促进作用的半导体器件，例如三极管、场效应管，它就是整个电路的核心。
第二部分就是直流偏置电路，其促进作用就是确保半导体器件工作在压缩状态。
第三部分就是耦合电路，其促进作用就是将输出信号源和输入功率分别相连接至压缩管及的输出端的和输入端的。
（1）偏置电路①在分立元件电路中，常用的偏置方式存有压强偏置电路、自偏置电路等。
其中，分后甩偏置电路适用于于任何类型的放大器件；而自偏置电路只适合于用尽型场效应管（如jfet及dmos管）。
42输出信号耦合电路耦合电路输入功率t偏置电路外围电路图2.1下面详述偏置电路和耦合电路的特点。
②在集成电路中，广泛采用电流源偏置方式。
偏置电路除了为压缩管提供更多最合适的静态点（q）之外，还应当具备平衡q点的促进作用。
（2）耦合方式为了保证信号不失真地放大，放大器与信号源、放大器与负载、以及放大器的级与级之间的耦合方式必须保证交流信号正常传输，且尽量减小有用信号在传输过程中的损失。
实际电路有两种耦合方式。
①电容耦合，变压器耦合这种耦合方式具有隔直流的作用，故各级q点相互独立，互不影响，但不易集成，因此常用于分立元件放大器中。
②轻易耦合这是集成电路中广泛采用的一种耦合方式。
第二章基本放大电路本章内容简介本章首先讨论半导体三极管（BJT ）的结构、工作原理、特性曲线和主要参数。
随后着重讨论BJT放大电路的三种组态，即共发射极、共集电极和共基极三种放大电路。

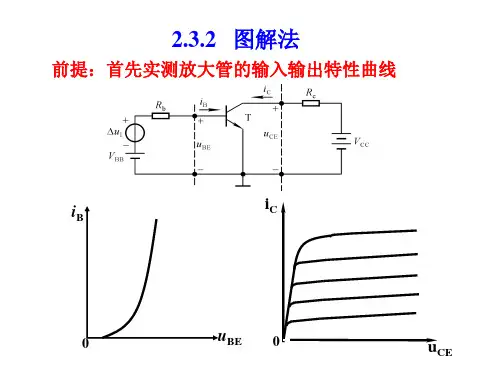

内容安排上是从共发射极电路入手，再推及其他两种电路，并将图解法和小信号模型法，作为分析放大电路的基本方法。
（一）主要内容：◊半导体三极管的结构及工作原理，放大电路的三种基本组态◊静态工作点Q的不同选择对非线性失真的影响◊用H参数模型计算共射极放大电路的主要性能指标◊共集电极电路和共基极电路的工作原理◊三极管放大电路的频率响应（二）教学要点：从半导体三极管的结构及工作原理入手，重点介绍三种基本组态放大电路的静态工作点、动态参数（电压增益、源电压增益、输入电阻、输出电阻）的计算方法，H参数等效电路及其应用。

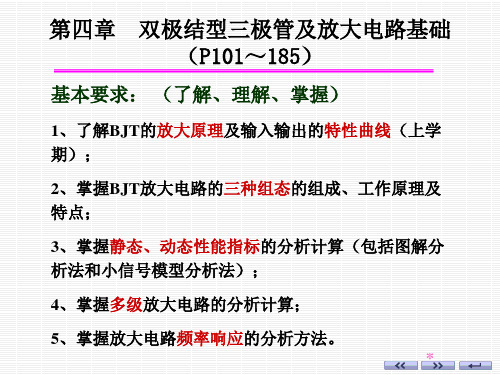

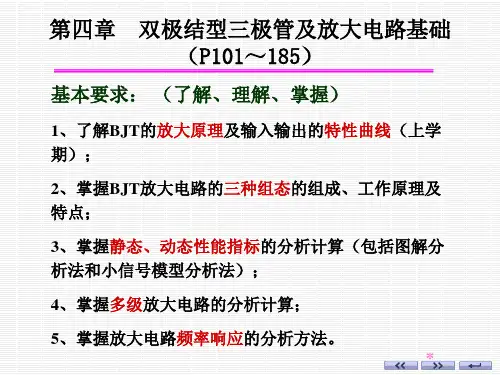

（三）基木要求：◊了解半导体三极管的工作原理、特性曲线及主要参数◊了解半导体三极管放大电路的分类◊掌握用图解法和小信号分析法分析放大电路的静态及动态工作情况◊理解放大电路的工作点稳定问题◊掌握放大电路的频率响应及各元件参数对其性能的影响2.1半导体三极管（BJT）2.1.1BJT的结构简介：半导体三极管有两种类型:NPN型和PNP型。
结构特点：发射区的掺杂浓度最高；集电区掺杂浓度低于发射区，且面积大；基区很薄，一般在几个微米至几十个微米，且掺杂浓度最低。
2.1.2BJT的电流分配与放大原理三极管的放大作用是在一定的外部条件控制下，通过载流子传输体现出来的。
外部条件：发射结正偏，集电结反偏。
i B =(l_Q )x* a1-a 2.三极管的三种组态共发射极接法，发射极作为公共电极，用CE 表示。
共基极接法，基极作为 公共电极，用CB 表示。
共集电极接法，集电极作为公共电极，用CC 表示。
q =必耳=«厶=厶/⑴《）BJT 的三种组态4. 放大作用综上所述，三极管的放大作用，主要是依靠它的发射极电流能够通过基区传 输，然后到达集电极而实现的。
