第五章锅炉锅炉设备是火力发电厂的两大设备之一。
其作用有两个：一是使燃料高校燃烧；二是加热给水，生产出一定数量和质量的蒸汽。
第一节电厂锅炉概述一、锅炉设备的整体布置及工作过程锅炉由“锅”和“炉”两部分组成。
所谓锅是指锅炉的汽水系统，由汽包、下降管、集箱、导管及各热交换受热面等承压部件组成，用以完成水变为过热蒸汽的吸热过程。
炉是指锅炉的燃烧系统，由炉膛、燃烧器、烟道、炉墙构架等非承压部件组成，用以完成煤的燃烧放热过程。
将两者结合起来即为锅炉。
锅炉的辅助设备主要包括供给空气的送风机、排除烟气的引风机、煤粉制备系统（简称制粉系统）以及除渣、除尘设备等。

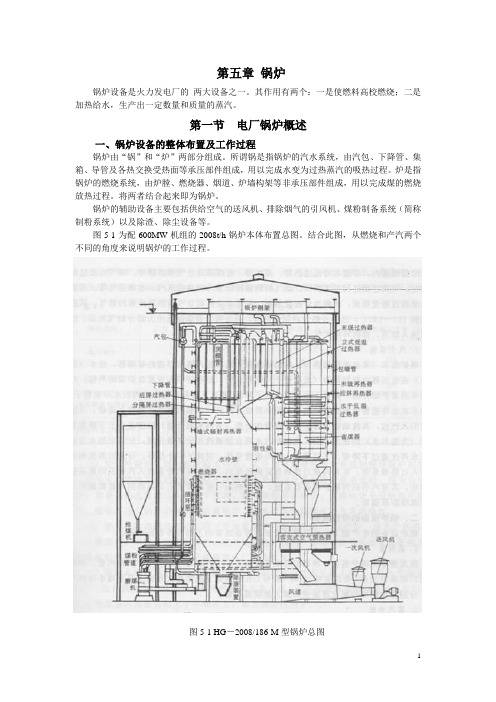

图5-1为配600MW机组的2008t/h锅炉本体布置总图。
结合此图，从燃烧和产汽两个不同的角度来说明锅炉的工作过程。
图5-1 HG－2008/186-M型锅炉总图1．煤、风、烟系统煤在炉膛中燃烧，需连续供给煤和空气。
热风将制粉系统所磨制的煤粉、经炉壁上的燃烧器输入炉膛着火燃烧。
输送煤粉的这股热风称为一次风。
燃料燃烧需要大量的空气，除输送煤粉的热空气之外，还必须另外再送入一股数量较大的热空气，通过燃烧器使两者在炉内混合、燃烧。
这股直接用于助燃的热空气称为二次风。
热空气均来自于空气预热器的出口。
环境冷空气由送风机吸入后，送到布置于锅炉尾部烟道的空气预热器内接受烟气的加热。
从空气预热器出来的约300℃或更高温度的热空气分成两路：一路直接引入燃烧器，作为二次风进入炉膛助燃；一路则引入制粉系统的磨煤机，在其内除了干燥煤之外，还将磨制的细煤粉吹起输送出磨煤机，和作为一次风将煤送入炉膛燃烧。
一次风煤粉气流和二次风在燃烧器作用下，进人炉膛混合着火燃烧。
气粉混合物是悬浮在炉膛空间中进行燃烧的，这种燃烧方式称为悬浮燃烧（或室燃）。
炉膛火焰中心的温度可高达1600℃左右，火焰、高温烟气与布置在炉膛四壁的水冷壁和炉膛上方的屏式过热器进行强烈的辐射换热。
在此高温下，煤粉燃烧形成的灰分呈熔化状态，大块灰渣在向下沉降的过程中，因不断受到水冷壁的冷却而逐渐凝固，到达炉膛底部时已形成固态灰渣，经冷灰斗落人灰渣井，被排渣设备连续或定期地排除；较小的灰渣则被烟气携带上行，在上行过程中，也因不断受炉膛内受热面的冷却而凝固，到达炉膛出口处已形成固态灰粒。
