最新JS防水涂料配方.pdf

JS防水涂料技术交底工程名称交底时间工程部位交底对象交底人接收人参加交底人员交底内容：一、施工准备1、材料（1）材料：JS防水涂料（2）JS涂料防水原理及适用范围1、防水原理：JS防水涂料是由优质丙烯酸乳液和精选助剂构成的有机液料。

将JS水泥基防水乳液配优良水泥严格按比例（液：粉：水=1:1.2:0-0.15此配比仅限东方雨虹‖型）混合后涂刷，可构成结晶层进入墙体表层，充溢并封堵一切细微毛孔，构成特有的维护层，迎水面、背水面都可运用，然后到达好的防水效果和长的寿命。

2、JS防水涂料适用范围：①室内外防水：外墙、厨房、卫生间、阳台、地上、花槽；②食用水池、泳池、鱼池、污水处理池；③地下室、库房、地下停车场、地铁站、隧道、建筑物地基。

3、JS防水涂料产品优势：①JS防水涂料液绿色环保，无毒、无害，无污染；②干燥速度快，缩短工期；③具有优质的耐水功能；可用于长时间的浸水环境；○4JS防水涂料抗老化性强，耐高温、低温，抗冻融，可以保护钢筋不被腐蚀；○5JS防水涂料施工便利，可在湿润的基面上施工并粘结结实，可以自动修复、桥接细微裂缝。

2、类型及标记示例（1）JS防水涂料根据产品的物理力学性能分划分为Ⅰ、Ⅱ、Ⅲ型。

Ⅰ型适用于活动量较大的基层，Ⅱ型和Ⅲ型适用于活动量较小的基层。

（2）产品按下列顺序标记：产品名称、类型、标准号。

示例：Ⅰ型聚合物水泥防水涂料标记为：JS防水涂料Ⅰ GB/T23445-20093、标志、包装、运输和贮存（1）产品包装上应有印刷或粘贴牢固的标志，内容包括：产品名称、产品标记、双组分配比、生产厂名厂址、生产日期批号和贮存期、净含量、商标、运输及贮存注意事项。

（2）包装：产品的液体组分应用密闭的容器包装。

固体组分包装应密封防潮。

且应附有产品合格证和使用说明书。

（3）运输贮存本产品为非易燃易爆材料，可按一般货物运输，运输时应防止雨淋、曝晒、受冻、避免挤压、碰撞，保持包装完好无损。

产品应在干燥、通风、阴凉的场所贮存，液体组分贮存温度不低于5。

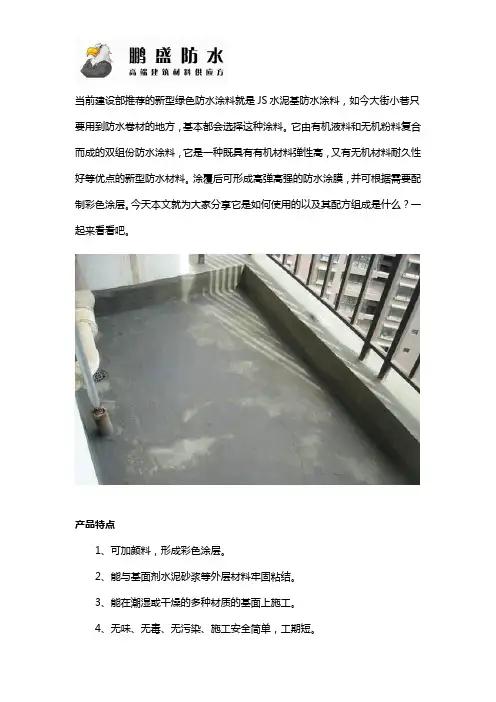

当前建设部推荐的新型绿色防水涂料就是JS水泥基防水涂料，如今大街小巷只要用到防水卷材的地方，基本都会选择这种涂料。

它由有机液料和无机粉料复合而成的双组份防水涂料，它是一种既具有有机材料弹性高，又有无机材料耐久性好等优点的新型防水材料。

涂覆后可形成高弹高强的防水涂膜，并可根据需要配制彩色涂层。

今天本文就为大家分享它是如何使用的以及其配方组成是什么？一起来看看吧。

产品特点1、可加颜料，形成彩色涂层。

2、能与基面剂水泥砂浆等外层材料牢固粘结。

3、能在潮湿或干燥的多种材质的基面上施工。

4、无味、无毒、无污染、施工安全简单，工期短。

5、涂层坚韧高强，耐水性、耐候性、耐久性优异。

6、在立面、斜面和顶面上施工不流淌。

7、耐高温可达140℃。

用途：各种新旧建筑物及构筑物（例：房屋的屋面、地下、外墙、测浴间以及隧道、桥梁、水池等）防水工程均可使用。

物理力学性能执行标准：JC/T894-2001注：（1）如产品用于地下工程，该项目可不测试。

（2）如产品用于地下防水工程，该项目必须测试。

使用方法1、基面必须平整、牢固、干净、无明水、无渗漏、不平处须先找平，渗漏处须先进行堵漏处理，阴阳角应做成圆弧角。

2、按规定比例取料，如需要加水，先加在液料中，用搅拌器边搅拌边加入。

充分搅拌均匀直至料中不含团粒（搅拌时间3分钟以上，最好不用手工搅拌）。

打底层涂料的重量的配比：液料：粉料：水=（Ⅰ）10：7：10.（Ⅱ）10：12：10.下层、中层和上层涂料的重量的配比为：液料：粉料：水=（Ⅰ）10：7：0-1.（Ⅱ）10：12：0-2.上层涂料可加颜料以形成彩色层。

在规定加水范围内，斜面、顶面或立面施工不加或少加，平面施工应多加些。

3、选择适当的工具（滚子、刷子或刮板等），依照相应工法：按打底层→下层→上层的次序逐层完成。

4、保护层或装饰层施工，须在防水层完成2天后进行。

抹砂浆时，为了方便施工，可在防水层最后一遍涂覆后，立即撒上干净的中粗砂。

新型防水涂料生产配方
防水涂料是一种重要的建筑涂料，用于防止建筑物的水分渗透进入墙体、地面或屋顶等部位。

新型防水涂料生产配方需要考虑以下几个方面：
1.基础配方：防水涂料的基础配方通常由乳液、树脂、溶剂和添加剂等组成。

其中，乳液和树脂是防水涂料的主要成分，溶剂则用于调整涂料的粘度和干燥时间，添加剂则用于调整涂料的性能和功能。

2.乳液：防水涂料的乳液通常采用聚合物乳液，如丙烯酸酯乳液、聚氨酯乳液、丁苯乳液等。

这些乳液具有良好的附着力、耐水性和耐候性等特点。

3.树脂：防水涂料的树脂通常采用丙烯酸酯树脂、聚氨酯树脂、环氧树脂等。

这些树脂具有良好的耐水性、耐化学性和耐候性，能够有效地防止水分的渗透。

4.溶剂：防水涂料的溶剂通常采用有机溶剂，如甲苯、乙酸丁酯、丙酮等。

这些溶剂可以调节涂料的粘度和干燥时间，使涂料更易于施工和干燥。

5.添加剂：防水涂料的添加剂通常包括增塑剂、稀释剂、消泡剂、防菌剂等。

这些添加剂可以调整涂料的性能和功能，如提高涂料的柔韧性、减少涂料的泡沫、防止涂料发霉等。

综上所述，新型防水涂料的生产配方需要精心设计，选择适合的乳液、树脂、溶剂和添加剂等成分，并通过合理的配比和加工工艺，制备出具有良好防水性能和施工性能的涂料产品。

JS单双组份防水涂料配方指导一．配合比：名称重量(kg)AT-3000 200分散剂DA-30 2.5润湿剂OP-10 1成膜助剂(texanol) 2,2,4-三甲基-1,3-戊二醇单异丁酸酯0.6消泡剂 4重钙(400目) 100重钙(800目) 100DBP 20二、物理性能(检测方法依据JC/T894-2001)序号试验项目Ⅰ类标准要求实测指标1 固体含量，% ≥65702 干燥时间表干时间(h) ≤4 3.6 实干时间(h) ≤87.13 拉伸强度，无处理(MPa) ≥1.0 1.14 断裂伸长率,无处理(%) ≥3003205 低温柔性，Φ10棒-10℃，无裂纹无裂纹6 不透水性，0.3Mpa，30min 不透水不透水JSⅠ型1：1.2建议配方一．配合比：名称重量1．液料：AT-3875M 100 消泡剂 1 DBP 42.粉料: 白水泥425# 41 重钙(800目) 82 石英粉(800目) 2.5 减水剂0.5二、物理性能(检测方法依据JC/T894-2001)序号试验项目Ⅰ类标准要求实测指标1 固体含量，% ≥65762 干燥时间表干时间(h) ≤4 3.3 实干时间(h) ≤873 拉伸强度，无处理(MPa) ≥1.2 1.744 断裂伸长率,无处理(%) ≥2002455 低温柔性，Φ10棒-10℃，无裂纹无裂纹6 不透水性，0.3Mpa，30min 不透水不透水JSⅡ型1：1.5建议配方一．配合比：名称重量1．液料：AT-3875M 100 消泡剂 1 DBP 42.粉料: 白水泥425# 50 重钙(400目) 51 重钙（800目）52 石英粉(400目) 4 减水剂UNF 0.5二、物理性能(检测方法依据JC/T894-2001)序号试验项目Ⅰ类标准要求实测指标1 固体含量，% ≥65792 干燥时间表干时间(h) ≤43 实干时间(h) ≤8 6.83 拉伸强度，无处理(MPa) ≥1.8 2.354 断裂伸长率,无处理(%) ≥80135.45 低温柔性，Φ10棒-10℃，无裂纹无裂纹6 不透水性，0.3Mpa，30min 不透水不透水。
