隧道系统锚杆施工工艺必备手册

隧道系统锚杆施工作业指导书一、适用条件隧道施工中喷锚构筑法中常用的支护方式,表现为锚喷、网喷以及锚杆、钢筋网、喷混凝土联合支护,锚杆又分砂浆锚杆及中空注浆锚杆两种常用支护方式.一般用于各级围岩初期支护以及临时支护.本作业指导书适用于红池隧道及转心湖隧道系统锚杆施工.二、锚杆施工工艺1、工艺原理锚杆是隧道施工过程中维护围岩稳定、保证施工安全的重要手段之一长锚杆对软岩隧道约束围岩变形起重要作用,相应的施工机具配备在软岩施工中应予考虑,施工完成后可以作为永久支护的一部分.锚杆的主要作用是将松弛的围岩和稳固的基岩联系起来共同受力,还可以通过对锚杆施加预应力来改善围岩的节理、裂隙,提高围岩的整体性和承载能力.因此,锚杆施工的技术关键是保证锚杆与围岩的充分密贴和固结,防止锚杆灌浆的空洞.2、锚杆施工工艺流程.1砂浆锚杆施工工艺流程23、施工方法锚杆施工以多功能作业台架为作业平台,用风钻钻孔、人工安装,对部分软岩需施工长锚杆中空注浆锚杆,采用锚杆钻机施工,以提高施工速度和施工质量.钻孔机具应根据锚杆类型、规格及围岩等情况选择.一般孔径小于48mm,孔深小于4m的锚孔,可用凿岩机或锚杆台车成孔；孔大、眼深的锚孔宜选用凿岩台车、支架式钻机、工程钻机、地质钻机等机械成孔.1布眼系统锚杆按照设计间距,梅花形布置；锁脚锚杆在钢架拱脚处两侧各两根,钢架分单元支撑时,每次要布置锚杆.根据设计要求定出锚杆孔位,作出标记.2钻孔钻孔采用手持风钻,钻杆采用长、短配套,钻头直径比锚杆直径大15mm.将钻孔台架移至施工面,两人操作一台钻机,一人掌钻,推进钻杆；一人掌钎,双手握钻杆对准眼位,控制方向；启动时速度要慢,待钻杆进入一定深度且方向准确后掌钎人松手,钻眼速度方可加快.钻眼深度较深时,先用短钎,达到一定深度后,换短钎为长钎.3锚杆入孔检查孔位方向及深度后,用高压风清孔,将虚渣及粉尘清理干净；人工或锤击将锚杆插入孔内后,安上止浆塞,用木楔或小石子在孔口卡住,防止杆体滑出.安装上钢垫板和螺母,上紧螺母,使钢垫板紧贴岩面.锚杆插入长度不得小于设计长度的95%,且应位于孔的中心.4注浆1中空锚杆注浆锚杆入孔后,在外露锚杆头接上注浆嘴,注浆使用注浆罐及注浆管,直到孔口有浆液流出为止.孔口压力控制在以内.2普通砂浆锚杆注浆清孔后,将注浆管插入孔底5cm～10cm,启动高压风开始注浆,孔口压力不大于；缓慢抽拔注浆管,直到孔口有浆液流出为止,停止注浆；迅速插入锚杆.当采用早强药包时,应先将药包浸湿,根据孔深将药包剥除封皮后塞入孔内适当长度,再将锚杆用铁锤打入孔内,并封口.当锚杆长度为4m时,塞入的药包为10节.3锚杆注浆注意事项未达到设计强度70%时,不得随意碰撞,三天内不得悬挂重物.锚杆安设后,不得随意敲击.水泥砂浆随备随用,在砂浆初凝前必须使用完.4、施工技术要求1锚杆使用前,应在现场进行工艺、力学试验.2锚杆应包括杆体、垫板碟形托板、螺母挡环等主要构件,锚杆材料的品种应符合设计要求,并应进行以下检验：1外观质量检验：杆体直径要均匀、一致,无严重锈蚀、弯折；2抗拉强度试验应满足设计与工程要求；3加工后的锚杆的杆体尺寸应符合设计要求,车丝部分无偏心,有焊接件时焊缝表面不得有裂纹、焊瘤等缺陷.3锚杆施工应在初喷混凝土后进行,以保证锚杆垫板有较平整的基面.4 锚杆钻孔应符合下列要求：1应按设计要求定出位置,孔位允许偏差为±150mm.2钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直.3钻孔应圆而直,砂浆锚杆的直径应大于杆体直径15mm,中空锚杆的钻孔直径应与杆体直径相匹配.4钻孔深度不得小于锚杆设计长度,并大于锚杆设计长度10厘米.5锚杆安装应符合下列要求:1杆体插入锚杆孔时,应保持位置居中,插入深度不小于设计的95%,如锚杆长度为4米时,插入深度应不小于米,插入困难时,应采用自钻式锚杆;2在有水地段安装普通砂浆锚杆时,应将孔内水引出或在附近另行钻孔后,再安装锚.3锚杆必须安装垫板,垫板应与喷射混凝土面密贴,垫板一般采用厚度6～10mm的钢板制成4锚杆尾端外露头长度宜小于喷射混凝土层厚度.6砂浆锚杆施工应符合下列要求：1锚杆杆体使用前应平直、除锈、除油；2水泥砂浆强度不低于M20,砂胶比宜为1∶1～1∶2重量比,水灰比宜为～.宜采用中细砂,粒径不应大于,使用前应过筛.3、砂浆应拌和均匀,随拌随用.一次拌和的砂浆应在初凝前用完,并严防石块、杂物混入.锚杆孔内灌注砂浆应饱满密实.7中空锚杆注浆作业应遵守下列规定：1锚杆注浆料采用纯水泥浆或1：1水泥砂浆,水胶比为~.采用水泥砂浆时砂子粒径不应大于.2注浆开始或中途停止超过30min时应用水或稀水泥浆润滑注浆罐及其管路.3注浆时注浆管应插至距孔底50～100mm,随砂浆的注入缓慢匀速拔出,杆体插入后若孔口无砂浆溢出,应及时补注.4锚杆安装后,不得随意敲击.5安装托板和紧固螺帽应在水泥浆体的强度达到10MPa后进行.5、施工注意事项1锚杆施工时应根据岩层走向,尽量使锚杆垂直岩层层理面打入,这样可以更好发挥锚杆加固、悬吊等作用,增强锚固效果.2软岩中施工锚杆,注浆固结对提高锚杆和岩体粘结强度、固结锚杆四周松散土体有重要作用,可以大大提高锚杆支护后承载圈的整体性,增加围岩自稳能力.3垫板是锚杆充分发挥作用的重要保证,施工中必须认真、迅速的按要求安设垫板.6、质量检验与控制锚杆施工应进行质量检查检验,并符合下列要求：1锚杆所使用的钢筋及半成品、成品锚杆的类型、规格、性能等应符合设计要求和国家现行有关技术标准的规定.2锚杆应平直、无损伤,表面无裂纹、油污、颗粒状或片状锈蚀.3锚杆数量、长度、间距、方向符合要求,锚杆垫板与基面密贴.4灌注砂浆应密实饱满,砂浆强度等级、配合比应符合设计要求.5锚杆的长度、砂浆饱满度可采用质量无损检测；6锚杆的粘结强度符合设计或规范要求通过锚杆抗拔试验检验.7用锚杆钻机钻孔时,孔深要根据实际地质情况及设计确定.孔位的偏差控制在200mm 以内,孔深不得小于图纸所示长度.8清孔：钻孔排渣结束后,需将孔内冲洗干净.清孔一定要彻底,对部分孔内粉泥用高压风清不干净的,宜用高压水冲洗后再用高压风冲洗孔内的水.向孔内注水后,注意孔内漏水情况.若漏水量小,用风吹干孔内水份；若漏水量较大,则向监理工程师、设计代表汇报,以确保相应的处理措施.9所用材料均要有出厂合格证及复检合格试验报告单.锚杆尽可能采用原毛料长度最长为12m,以避免因长度不足而焊接钢筋,影响锚杆强度.锚杆安装前应对锚孔进行复检后再安装.10按4％进行拉拔试验,拉拔值不小于设计值.11锚杆材质检验：每批锚杆材料均应附有生产厂家的质量证明书,按施工图纸规定的材质标准以及经理工程师指示的抽检数量检验锚杆性能.12注浆密实度实验：选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度相同的锚杆和塑料管或钢管,采用与现场注浆相同的材料和配合比拌制的砂浆,并按现场施工相同的注浆工艺进行注浆,养护7 天后剖管检查其密实度.不同类型和不同长度的锚杆均需进行试验,试验计划及结果都要报送监理工程师审批.13拉拔力试验：按作业分区在每300～400 根或按设计要求锚杆中,抽查不少于一组3 根进行拉拔力试验.试验要求在砂浆锚杆养护28 天后,安装张拉设备逐级加载张拉至拔出锚杆或将锚杆拉断为止,拉力方向应与锚杆轴线一致.喷锚支护处的锚杆抽检,也按照以上方法进行试验,但不同之处是,当拉力达到规定值时,就立即停止加载,结束试验.三、机具设备配置钢筋切割机1台、电焊机2台、调直机1台、注浆机1台、风钻6台、电动空压机2台、多功能作业台架1台、运输车1台.四、劳动力组织锚杆加工及安装：锚杆加工2人、钻孔6人、锚杆安装8人、注浆4人、空压机司机2人.五、安全、质量环保措施1、进入施工现场必须佩戴安全帽.作业台架应搭设稳固,连接扣件要扣牢固.台架上需搭设木板并固定牢固.高空作业必须系安全绳.2、各种支护结构的原材料必须经检验合格方可使用.3、隧道初期支护严格按照设计要求进行,并紧跟开挖,及早封闭成环.4、应随时注意开挖过程中初期支护结构的稳定性,必要时进行初期支护加固,以策安全.5、锚杆孔位、孔深及布置形式应符合设计要求,锚杆孔定位应先用红油漆沿岩面按设计横纵间距进行标识.钻孔方向必须与开挖轮廓线保持垂直.6、做好废油、废料的收集、处理,不得随意排放,丢置,洞内注意污水的排放,须经净化达标后方可排放.7、不得在洞内及加工场所随意燃烧垃圾,并注意防火,确保施工安全.附：锚杆的基本术语锚杆索：将拉力传至稳定岩土层的构件.当采用钢绞线或高强钢丝束作杆体材料时,也可称为锚索.土层锚杆：锚固于土层中的锚杆.岩石锚杆：锚固于岩层内的锚杆.系统锚杆：根据岩体稳定要求在整个开挖面上按一定的间排距有规律布置的锚杆.建筑边坡：在建构筑物场地或其周围,由于建构筑物和市政工程开挖或填筑施土所形成的人工边坡和对建构筑物安全或稳定有影响的自然边坡.永久性锚杆：设计使用期超过24个月的锚杆.临时锚杆：设计使用期不超过24个月的锚杆.基本实验：现场的锚杆极限抗拔力试验.采用分级加荷、卸荷的增量试验法,记录起始荷载下和每次加荷、卸荷时锚杆的位移.验收试验：为确认工程锚杆对锚杆设计荷载的安全性而进行的锚杆试验,采用荷载分级增量试验法,并记录每级荷载作用下锚杆的位移.蠕变实验：确定锚杆在恒定荷载作用下位移随时间变化规律的试验.拉力设计值：锚杆在设计使用期内可能出现的最大拉力值.。

隧道锚杆施工一、概述1.锚杆定义与分类（1）锚杆定义锚杆是指在岩土体内部钻孔中，用黏结剂（如水泥砂浆、锚固剂、水玻璃双液浆等）将钢筋（或其他杆材）与岩土体黏结成一个整体，对岩体起支承、加固、提高层间摩阻力且形成“组合梁”和悬吊的作用，是将岩土体因工程改变而产生的重新分布力传至稳定结构物或岩土层的一种构件。

当采用钢绞线或高强钢丝束做杆体材料时，也可称为锚索。

（2）锚杆分类目前国内外使用锚杆种类已达数百种，其称谓各不相同。

按锚固形式可划分为全长黏结型锚杆、端头锚固型锚杆、摩擦型锚杆和其他类型锚杆；按受力状态可划分为非张拉型锚杆和张拉型锚杆，张拉型锚杆又分为张拉锚杆和预应力锚杆。

①全长黏结型锚杆。

全长黏结型锚杆分为树脂锚杆和砂浆锚杆。

②端头锚固型锚杆。

端头锚固型锚杆分为机械锚固型锚杆和黏结锚固型锚杆。

机械锚固型锚杆分为楔缝式锚杆、倒楔式锚杆和胀壳式锚杆；黏结锚固型锚杆分为水泥砂浆锚杆、快硬水泥卷锚杆和树脂锚杆。

③摩擦型锚杆。

摩擦型锚杆分为缝管式锚杆和楔管式锚杆。

④其他类型锚杆其他类型锚杆包括屈服锚杆、可回收式锚杆、自进式锚杆、土中打入式锚杆等。

2.锚杆特点岩土锚固技术是通过埋设在岩土体中的锚杆，将结构物与岩土体紧紧地联锁在一起，依赖锚杆与岩土体的抗剪强度传递结构物的拉力或使岩土体自身得到加固，以保持结构物和岩土体的稳定。

与完全依靠自身强度、重力而使结构物保持稳定的传统方法相比较，岩土锚固技术尤其是预应力锚固技术具有以下特点。

①在岩土体开挖后，能较快提供支护力，有利于保护岩体的固有强度，阻止岩土体的进一步扰动，控制岩土体变形的发展，提高施工过程的安全性。

②提高岩土体软弱结构面、潜在滑移面的抗剪强度，改善岩土体的其他力学性能。

③改善岩土体的应力状态，使其向有利于稳定的方向转化。

④锚杆的作用部位、方向、结构参数、密度和施作时机可以根据需要方便地设定和调整，能以最小的支护力，获得最佳的稳定效果。

⑤将结构物与岩土体紧密地联锁在一起，形成共同工作的体系。

目录1．适用范围 (1)2．作业准备 (1)3．技术要求 (1)4．施工程序与工艺流程 (1)5．施工要求 (4)6．劳动组织 (5)7．材料要求 (5)8．设备机具配备 (6)9．质量控制及检验 (6)10．安全及环保要求 (7)锚杆施工作业指导书1．适用范围适用于成昆铁路*标段隧道锚杆施工。

2．作业准备⑴作业指导书编写后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

⑵检查锚杆类型，规格，质量及其性能是否与设计相符。

⑶根据锚杆类型，规格及围岩情况准备钻孔及注浆机具。

3．技术要求⑴参照施工图，隧道边墙及临时支护采用Φ22全长粘结型砂浆锚杆、拱部系统锚杆采用Φ22组合中空注浆锚杆、隧道大变形段落全环增加YE28涨壳式锚杆。

⑵锚杆均设置垫板、锚头、止浆塞等配件，垫板尺寸150×150×6mm、200×200×10mm。

⑶锚杆呈梅花型布置，按设计要求间距（环×纵）施工。

⑷锚杆使用前，应在现场进行工艺、力学试验。

4．施工程序与工艺流程4.1 施工程序⑴砂浆锚杆：钻孔，清孔，压入砂浆，推入锚杆，安装垫板。

⑵组合式中空锚杆：钻孔，清孔，推入锚杆，注浆、安装垫板。

⑶涨壳式锚杆：钻孔，清孔，推入锚杆，预紧杆体，预应力张拉，注浆，安装垫板。

钻孔前先按设计间距定出实际孔位实际位置；钻孔保持直线，并应与围岩壁面左或所在部位岩层的主要结构面垂直；钻孔应圆而直，成孔后孔内石粉必须以高压风、水冲洗干净。

锚杆注浆采用专用锚杆注浆机灌注，砂浆拌制采用小型砂浆拌合机现场拌制，随拌随用，保证拌合质量。

砂浆锚杆用的水泥砂浆，其强度不得低于M20。

锚杆孔内灌注浆液应饱满密实。

在有钢架地段施作锚杆时，可将锚杆也钢架或连接筋焊成一体，以增加支护整体受力。

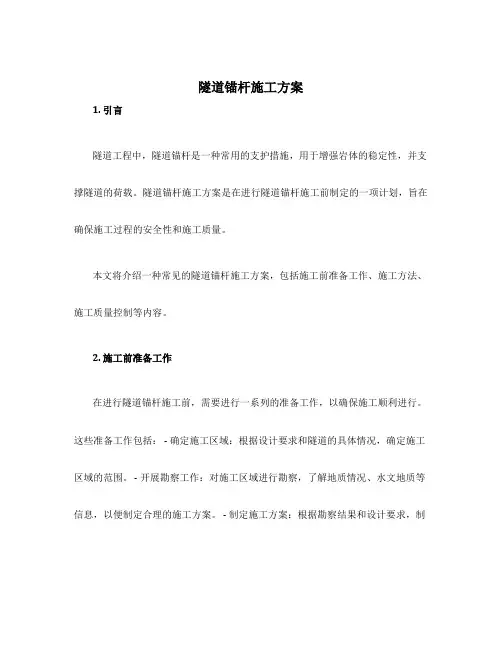

隧道锚杆施工方案1. 引言隧道工程中，隧道锚杆是一种常用的支护措施，用于增强岩体的稳定性，并支撑隧道的荷载。

隧道锚杆施工方案是在进行隧道锚杆施工前制定的一项计划，旨在确保施工过程的安全性和施工质量。

本文将介绍一种常见的隧道锚杆施工方案，包括施工前准备工作、施工方法、施工质量控制等内容。

2. 施工前准备工作在进行隧道锚杆施工前，需要进行一系列的准备工作，以确保施工顺利进行。

这些准备工作包括： - 确定施工区域：根据设计要求和隧道的具体情况，确定施工区域的范围。

- 开展勘察工作：对施工区域进行勘察，了解地质情况、水文地质等信息，以便制定合理的施工方案。

- 制定施工方案：根据勘察结果和设计要求，制定详细的施工方案，包括锚杆的类型、数量、位置等。

- 采购材料和设备：根据施工方案，采购所需的锚杆、锚杆锚具、液压设备等材料和设备。

3. 施工方法3.1 预处理在进行隧道锚杆施工前，需要对施工区域进行预处理工作。

预处理的目的是清理施工面，确保施工面的平整和干燥，以利于后续锚杆的安装。

预处理的具体步骤包括： - 清理施工面：清除杂物、泥浆等，使施工面干净。

- 检查施工面：对施工面进行检查，确保施工面的平整度和几何尺寸符合要求。

- 处理湿润地层：如遇到湿润地层，需进行排水处理，确保施工面的干燥。

3.2 锚杆安装隧道锚杆的安装是整个施工过程中最关键的环节。

在进行锚杆安装时，需要注意以下几点： - 锚杆矫正：在施工现场，根据设计要求，调整锚杆的位置和方向，确保锚杆与隧道墙面垂直且平行。

- 钻孔：在锚杆的安装位置，进行钻孔作业，确保钻孔直径和深度符合设计要求。

- 锚固剂注入：将锚固剂注入钻孔中，填充钻孔，同时固定锚杆。

- 锚杆固化：待锚固剂固化后，进行锚杆的载荷测试，确保锚杆的固化效果。

3.3 施工质量控制为了确保隧道锚杆的施工质量，需要进行严格的质量控制。

包括： - 施工记录：建立施工记录表，按照施工计划记录施工过程中的关键节点。

隧道系统锚杆施工工艺手册隧道系统锚杆施工工艺手册版本号: ZGZT1J-NGZQ6-SD-06编制:复核:审核:目录第一章设计参数............................................................. 错误!未定义书签。

第二章施工工艺框图..................................................... 错误!未定义书签。

第三章施工工艺............................................................. 错误!未定义书签。

1、施工准备............................................................. 错误!未定义书签。

1.1技术准备.............................................................. 错误!未定义书签。

1.2原材料及配合比准备 ......................................... 错误!未定义书签。

1.3、机具准备 ......................................................... 错误!未定义书签。

2、锚杆钻孔............................................................. 错误!未定义书签。

3、砂浆锚杆注浆及安装 ........................................ 错误!未定义书签。

4、中空注浆锚杆安装 ............................................ 错误!未定义书签。

第四章施工操作要点..................................................... 错误!未定义书签。

隧道锚杆施工工艺
工具/原料
锚杆、混凝土、风管、手风钻
方法/步骤
1.锚杆尺寸、型号、长度设计，购买锚杆材料进行验收。

2.隧道开挖台阶法分层施工，安装施工程序进行钻爆发施工。

3.锚杆位置放样，点红油漆，控制点位误差。

4.操作工人拿着手风钻进行锚杆空位施工，钻孔的角度垂直与掩面。

5.安装工字钢工架，挂钢筋网片，工字钢与锚杆焊接牢固。

6.锚杆应力试验检测，采用超声波无损检测和拉拔试验进行检查。

7.喷合同施工，操作工需要控制角度和距离，确保表面平整。

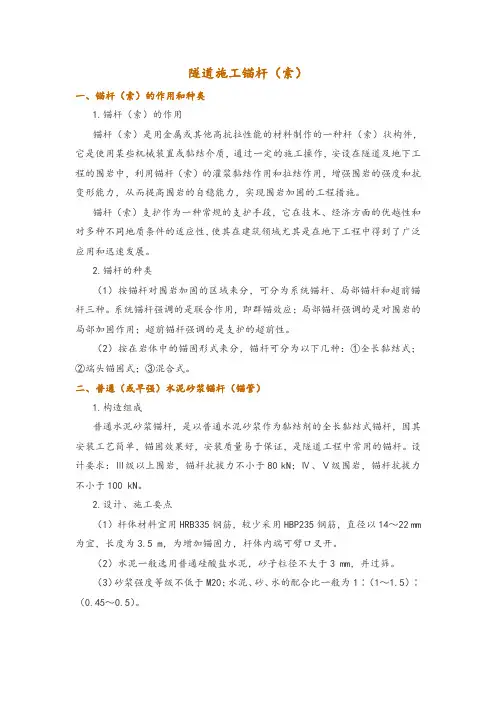

隧道施工锚杆（索）一、锚杆（索）的作用和种类1.锚杆（索）的作用锚杆（索）是用金属或其他高抗拉性能的材料制作的一种杆（索）状构件，它是使用某些机械装置或黏结介质，通过一定的施工操作，安设在隧道及地下工程的围岩中，利用锚杆（索）的灌浆黏结作用和拉结作用，增强围岩的强度和抗变形能力，从而提高围岩的自稳能力，实现围岩加固的工程措施。

锚杆（索）支护作为一种常规的支护手段，它在技术、经济方面的优越性和对多种不同地质条件的适应性，使其在建筑领域尤其是在地下工程中得到了广泛应用和迅速发展。

2.锚杆的种类（1）按锚杆对围岩加固的区域来分，可分为系统锚杆、局部锚杆和超前锚杆三种。

系统锚杆强调的是联合作用，即群锚效应；局部锚杆强调的是对围岩的局部加固作用；超前锚杆强调的是支护的超前性。

（2）按在岩体中的锚固形式来分，锚杆可分为以下几种：①全长黏结式；②端头锚固式；③混合式。

二、普通（或早强）水泥砂浆锚杆（锚管）1.构造组成普通水泥砂浆锚杆，是以普通水泥砂浆作为黏结剂的全长黏结式锚杆，因其安装工艺简单，锚固效果好，安装质量易于保证，是隧道工程中常用的锚杆。

设计要求：Ⅲ级以上围岩，锚杆抗拔力不小于80 kN；Ⅳ、Ⅴ级围岩，锚杆抗拔力不小于100 kN。

2.设计、施工要点（1）杆体材料宜用HRB335钢筋，较少采用HBP235钢筋，直径以14～22 mm 为宜，长度为3.5 m，为增加锚固力，杆体内端可劈口叉开。

（2）水泥一般选用普通硅酸盐水泥，砂子粒径不大于3 mm，并过筛。

（3）砂浆强度等级不低于M20；水泥、砂、水的配合比一般为1∶（1～1.5）∶（0.45～0.5）。

（4）钻孔应符合下列要求：孔径应与杆径配合，一般孔径比杆径大15 mm，采用先插杆体后注浆施工时，孔径应比先注浆后插杆体施工的孔径要大一些，这主要是考虑到注浆管和排气管占用了部分空间。

孔位允许偏差为±（15～20）mm；孔深允许偏差为±50 mm。

锚杆施工在建筑工程中，锚杆施工是一项至关重要的工序。

锚杆作为一种固定和支撑结构的重要组成部分，其施工质量直接影响着整个工程的安全和稳定性。

本文将从锚杆的定义、施工工艺、施工注意事项等方面进行详细介绍。

一、锚杆的定义锚杆是一种通过预埋深入土壤或岩石中，用来固定和支撑工程结构的杆状物。

锚杆分为钢筋混凝土锚杆和钢管锚杆两种主要类型，通常应根据工程需要选择合适的类型和规格。

二、锚杆施工工艺1. 洞口开挖首先需要在工地上根据设计要求开挖锚杆孔洞，洞口直径和深度应符合设计规范，同时保持洞口光滑和垂直。

2. 锚杆安装在洞口开挖完成后，将锚杆垂直插入洞内，注意保持锚杆的正确方向和位置，然后进行灌浆和固结处理，确保锚杆与周围土体结合牢固。

3. 拉拔调节根据设计要求和现场实际情况，对锚杆进行拉拔调节，调整锚杆的张紧力和位置，以确保整体结构的稳定性和承载能力。

4. 封固处理最后，进行封固处理，将锚杆顶端空隙填充或封堵，防止锚杆受到外部侵蚀和破坏，确保锚杆的使用寿命和安全性。

三、施工注意事项1.在进行锚杆设计和施工前，务必进行详细的勘察和分析，确保符合实际情况和使用要求。

2.施工过程中应严格按照设计图纸和工艺要求进行，严禁私自变动或减少工序。

3.施工现场应保持整洁和安全，严格执行相关安全规定，确保施工人员和周围环境的安全。

4.锚杆施工完成后，应进行验收和监测，确保施工质量和效果符合要求。

通过对锚杆的定义、施工工艺和施工注意事项的介绍，相信读者对锚杆施工有了更深入的了解。

在今后的建筑工程中，我们必须高度重视锚杆施工，确保工程的安全和稳定性。

隧道锚杆施工方案1. 引言隧道锚杆施工是隧道工程中的重要工序之一，它是一种常用的地下工程支护方式。

本文档将详细介绍隧道锚杆施工的步骤、施工方法和施工注意事项。

2. 施工步骤隧道锚杆施工的步骤主要包括如下几个环节：2.1 前期准备在进行锚杆施工前，需要进行前期准备工作，包括确定施工方案、制定施工计划、准备所需器材和材料等。

2.2 现场布置在现场布置阶段，需要根据设计要求和施工计划，在锚杆定位处进行勘测和标记，并设置施工场地。

此外，也需要搭建施工支架和搬运设备，以确保施工的顺利进行。

2.3 钻孔施工钻孔是隧道锚杆施工的关键环节之一。

在钻孔施工中，需要选择合适的钻孔机械，并按照设计要求和施工计划进行钻孔操作。

钻孔过程中要注意钻孔深度、倾斜度和直径的控制，以保证锚杆的质量。

2.4 锚杆安装锚杆安装是隧道锚杆施工的核心步骤。

在锚杆安装中，首先使用清洗液清洗钻孔孔壁，然后将锚杆插入钻孔并注入快干砂浆固定。

施工人员需要根据设计要求，合理排布锚杆位置和间距，确保锚杆的均匀分布和稳定性。

2.5 砂浆灌注砂浆灌注是隧道锚杆施工的最后一步。

在砂浆灌注中，施工人员需将砂浆按设计比例调配，并通过灌注设备将砂浆注入锚杆孔内，直至填满整个孔洞。

砂浆灌注后需要进行养护，确保砂浆的强度和稳定性。

3. 施工方法隧道锚杆施工的方法根据实际情况的不同而有所差异。

根据锚杆的材料、孔洞的深度和施工场地的条件等，常用的施工方法主要有如下几种：•手工施工：适用于较小规模的隧道工程，施工人员手持钻孔设备，逐个钻孔并安装锚杆。

•机械施工：适用于大规模的隧道工程，使用钻机、注浆设备等机械设备进行施工，提高施工效率和质量。

•预应力锚杆施工：适用于需要承担较大荷载的隧道工程，采用预应力锚杆施工可增加其承载能力和稳定性。

4. 施工注意事项在进行隧道锚杆施工时，需要特别注意以下几个方面：•施工人员必须熟悉施工方案和施工计划，遵守操作规程，确保施工安全。

•钻孔过程中要注意控制钻孔深度和倾斜度，防止钻孔偏差影响锚杆的质量。

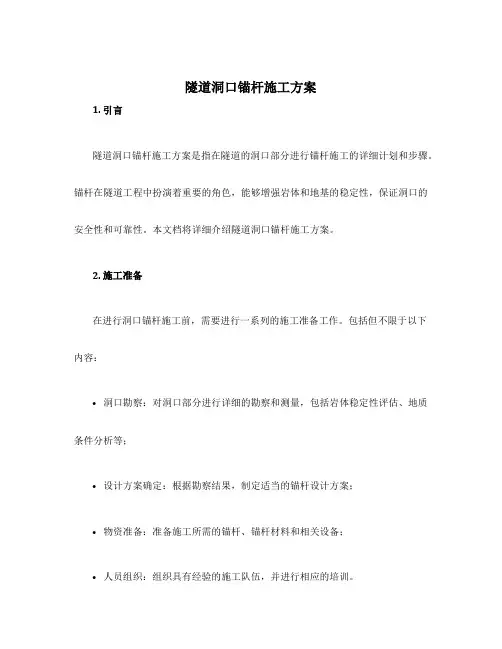

隧道洞口锚杆施工方案1. 引言隧道洞口锚杆施工方案是指在隧道的洞口部分进行锚杆施工的详细计划和步骤。

锚杆在隧道工程中扮演着重要的角色，能够增强岩体和地基的稳定性，保证洞口的安全性和可靠性。

本文档将详细介绍隧道洞口锚杆施工方案。

2. 施工准备在进行洞口锚杆施工前，需要进行一系列的施工准备工作。

包括但不限于以下内容：•洞口勘察：对洞口部分进行详细的勘察和测量，包括岩体稳定性评估、地质条件分析等；•设计方案确定：根据勘察结果，制定适当的锚杆设计方案；•物资准备：准备施工所需的锚杆、锚杆材料和相关设备；•人员组织：组织具有经验的施工队伍，并进行相应的培训。

3. 施工步骤3.1 前期准备在施工开始前，需要进行一些前期准备工作，包括但不限于以下内容：•清理洞口：确保洞口的清洁，并清除任何杂物和垃圾；•加强洞口支护：对洞口进行支护加固，确保施工过程中洞口的稳定性；•设置安全标识：设置警示标识和安全提示牌，提醒相关人员注意安全。

3.2 钻孔锚杆的施工离不开钻孔工作。

具体步骤如下：1.在洞口区域选择适当的钻孔位置；2.使用钻机对洞口进行钻孔，钻孔的位置、数量和直径需要根据设计方案确定；3.完成钻孔后，对钻孔孔壁进行清理，确保孔壁光滑。

3.3 安装锚杆在完成钻孔后，需要进行锚杆安装工作。

具体步骤如下：1.预先准备好所需的锚杆和相关材料；2.将锚杆插入钻孔中，直到锚杆的底部与孔底齐平；3.使用液压设备或手动工具，对锚杆进行固定，保证锚杆的稳定性；4.完成锚杆安装后，进行锚杆的固化，时间和方法需要根据锚杆设备及材料的要求进行确定。

3.4 后期处理在锚杆安装完成后，需要进行一些后期处理工作，包括但不限于以下内容：•清理施工现场：清理施工现场的杂物和垃圾，保持洞口区域的整洁；•检查锚杆质量：对安装的锚杆进行检查，确保其质量和稳定性；•监测和维护：定期对锚杆进行监测和维护，确保其长期稳定性和可靠性。

4. 施工安全措施在进行隧道洞口锚杆施工过程中，需要严格遵守相关安全规定，并采取一系列措施确保施工人员和设备的安全。

隧道系统锚杆施工作业指导书一、适用条件隧道施工中喷锚构筑法中常用的支护方式，表现为锚喷、网喷以及锚杆、钢筋网、喷混凝土联合支护，锚杆又分砂浆锚杆及中空注浆锚杆两种常用支护方式。

一般用于各级围岩初期支护以及临时支护。

本作业指导书适用于红池隧道及转心湖隧道系统锚杆施工。

二、锚杆施工工艺1、工艺原理锚杆是隧道施工过程中维护围岩稳定、保证施工安全的重要手段之一（长锚杆对软岩隧道约束围岩变形起重要作用，相应的施工机具配备在软岩施工中应予考虑），施工完成后可以作为永久支护的一部分。

锚杆的主要作用是将松弛的围岩和稳固的基岩联系起来共同受力，还可以通过对锚杆施加预应力来改善围岩的节理、裂隙，提高围岩的整体性和承载能力。

因此，锚杆施工的技术关键是保证锚杆与围岩的充分密贴和固结，防止锚杆灌浆的空洞。

2、锚杆施工工艺流程。

1)砂浆锚杆施工工艺流程2）中空注浆锚杆施工流程3、施工方法锚杆施工以多功能作业台架为作业平台，用风钻钻孔、人工安装，对部分软岩需施工长锚杆（中空注浆锚杆），采用锚杆钻机施工，以提高施工速度和施工质量。

钻孔机具应根据锚杆类型、规格及围岩等情况选择。

一般孔径小于48mm，孔深小于4m的锚孔，可用凿岩机或锚杆台车成孔；孔大、眼深的锚孔宜选用凿岩台车、支架式钻机、工程钻机、地质钻机等机械成孔。

1）布眼系统锚杆按照设计间距，梅花形布置；锁脚锚杆在钢架拱脚处两侧各两根，钢架分单元支撑时，每次要布置锚杆。

根据设计要求定出锚杆孔位，作出标记。

2）钻孔钻孔采用手持风钻，钻杆采用长、短配套，钻头直径比锚杆直径大15mm。

将钻孔台架移至施工面，两人操作一台钻机，一人掌钻，推进钻杆；一人掌钎，双手握钻杆对准眼位，控制方向；启动时速度要慢，待钻杆进入一定深度且方向准确后掌钎人松手，钻眼速度方可加快。

钻眼深度较深时，先用短钎，达到一定深度后，换短钎为长钎。

3）锚杆入孔检查孔位方向及深度后，用高压风清孔，将虚渣及粉尘清理干净；人工或锤击将锚杆插入孔内后，安上止浆塞，用木楔或小石子在孔口卡住，防止杆体滑出。

中铁十三局集团有限公司施工过程控制标准化管理手册（隧道分册）锚杆施工作业指导书编制：审核：批准：目录1.目的 (1)2.编制依据 (1)3.适用范围 (1)4.作业准备 (1)4.1技术准备 (1)4.2外业准备 (1)5.劳动力组织 (1)5.1劳动力组织方式 (1)5.2施工人员配备 (1)6.主要施工设备、机具配置 (2)7.材料要求 (2)8.锚杆种类及各种锚杆特点 (2)8.1锚杆种类 (2)8.2各种锚杆特点 (3)8.2.1普通砂浆锚杆 (3)8.2.2中空注浆锚杆 (3)8.2.3水胀式锚杆 (4)8.2.4楔缝式预应力锚杆 (4)8.2.5涨壳式预应力注浆锚杆 (4)8.2.6涨壳式预应力中空注浆锚杆 (4)8.2.7玻璃纤维锚杆 (5)9.锚杆设计与选择 (5)9.1锚杆设计 (5)9.2锚杆选择 (5)10.锚杆施工工艺流程 (6)10.1砂浆锚杆、玻璃纤维锚杆施工工艺流程 (6)10.2涨壳式中空预应力锚杆施工工艺流程 (6)11.锚杆施工技术及技术要求 (6)11.1锚杆施工前的准备 (6)11.2钻孔 (6)11.3锚杆安装 (7)12.质量控制及检验标准 (8)12.1质量验收规范 (8)12.2分项验收标准 (8)12.2.1基本要求 (8)12.2.2实测项目 (8)13.常见问题及处理方法 (9)14.安全及环保要求 (10)14.1组织机构 (10)14.2安全要求 (10)14.3环保要求 (10)15.估算指标 (10)锚杆施工作业指导书1.目的为明确隧道及地下工程锚杆施工作业的工艺流程、操作要点和相应的工艺标准，规范隧道及地下工程锚杆施工作业，特制定本作业指导书。

2.编制依据⑴国家、省和部有关现行设计规范、施工规范、安全规程、验收标准和有关规定。

⑵相关设计文件。

⑶包合同，招投标文件、协议、纪要。

⑷现场调查的相关资料。

3.适用范围本作业指导书适用于隧道及地下工程砂浆锚杆、玻璃纤维锚杆、涨壳式中空预应力锚杆等锚杆的施工。

青岛地铁一期工程锚索（杆）施工作业指导书编号：受控号:编制：复核：审核：批准：有效状态：有效中铁四局青岛地铁一期工程项目部二〇一〇年十月1.编制目的明确锚索(杆)施工作业的工艺流程、操作要点和相应的工艺标准指导施工作业。

2 编制依据（1）《地下铁道工程施工及验收规范》(GB50299-1999)（2）《锚杆喷射混凝土支护规范》（GB50086-2001）（3）《地铁设计规范》（GB50157-2003）（4）《青岛地铁一期工程(3号线)施工图》3 适用范围适用于隧道开挖、基坑开挖围护。

4 技术锚杆技术是利用周围地层岩土的抗剪强度来传递结构物的拉力，或保持地层开挖面的自身稳定。

由于锚杆的使用，使锚杆地层产生压应力并加固地层地到加筋作用，可以增强地层的强度，改善地层的力学性能，使结构与地层连锁在一起，形成一种共同工作的复合体，使其能有效地承受拉力和剪力。

5 原材料要求5.1 锚索（杆）初期支护隧道采用R22砂浆锚杆，R25耐腐蚀锚杆，垫板材料采用Q235钢。

车站基坑支护采用全粘结锚杆、预应力锚杆、预应力锚索、垫板采用Q235钢。

5.2 砂浆隧道锚杆注浆采用M25水泥砂浆，车站基坑围护采用M30水泥砂浆5.3 水水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂质。

一般应采用饮用水。

6 人员设备配置为实现安全、快速施工的目的，应结合开挖进度，进行施工机具及劳动力的合理配置。

7 施工程序及工艺流程 1、区间隧道锚杆施工隧道采用的锚杆为22砂浆锚杆和25耐腐蚀锚杆。

锚杆设计长度为3米、4米两种规格。

锚杆安装质量验收方法进行抗拔试验，要求抗拔试验平均值不小于设计值，单根锚杆抗拔力最小值不小于设计值的90%。

（1）砂浆锚杆施工方法：采用锚杆作业台架钻锚杆孔，人工安装锚杆。

利用高压风或水清孔，完成后采用后退式注浆（砂浆强度不低于M25），以保证孔内浆液饱满。

施工技术措施：孔径要与锚杆直径相匹配，锚杆孔径应大于设计的锚杆直径15mm ；孔深一般比锚杆稍长一些5cm ；孔向应按设计方向钻进，垂直岩面；锚杆规格、长度、直径符合设计要求，锚杆杆体除锈除油。

第一章洞口段施工工艺1.1 洞口段施工方法1、施工工艺流程洞口工程施工工艺流程图2、洞口边、仰坡刷坡及支护（1）首先按设计图放出边、仰坡开挖轮廓线，然后清表，做好洞顶截水天沟，以防地表水冲刷边、仰坡，导致边仰坡失稳坍塌。

截水天沟在开挖线5米外，结合现场地形修建，施工时首先将沟底虚土清理干净，然后施作砌体，坡面顺畅、不漏水。

依征地红线范围开挖截水沟截水沟施工（2）隧道左、右洞边、仰坡开挖自上而下逐段分层开挖，分层厚度2～3m，边坡开挖时预留20～30cm厚用人工刷坡。

当开挖至隧道拱顶下1米的高度时，停止开挖，修筑平台，以方便大管棚施工。

边仰坡开挖边仰坡砂浆钻孔（3）边仰坡防护采用砂浆锚杆+钢筋网+喷混凝土的喷锚防护方式进行防护。

边仰坡喷射混凝土防护3、套拱施工隧道进出口明洞段石方开挖严格采用自上而下分层开挖法，按“强支护”的原则施工，明洞浅埋段在隧道拱腰以上采用明挖方式施工，开挖后设置钢架混凝土护拱，在护拱保护下进行大管棚施工。

明洞衬砌C20砼套拱隧道中心线100100φ140mm孔口管仰坡防护明洞衬砌设计长度长管棚C20砼套拱单位：cm1#2#3#4#5#6#7#8#9#17#16#15#14#13#12#11#10#洞口施工断面图（1）明洞开挖到洞口位置时，在洞口处预留核心土，其作用为稳定掌子面围岩，并作为套拱装模拱部施工平台，模板均采用木模，模板采用型钢拱架和钢管支架作支撑。

按设计固定好导向管后立模浇筑套拱混凝土。

预留核心土 钢架连接（2）套拱型钢钢架的加工及安装钢架定位钢架连接钢架校正安装导向管安装套拱底模安装套拱边模4、大管棚施工（1）施工工艺流程大管棚施工工艺流程图1）平整作业平台明洞开挖至拱顶下1.5m时，预留核心土作为钻机平台，钻机作业前，平整作业平台。

平台要支撑于稳固的地基上，脚手架连接要牢固、稳定，防止在施钻时钻机产生不均匀下沉、摆动、位移而影响钻孔质量。

钻机要求与已设定好的孔口管方向平行，必须精确核定钻机位置。

锚杆施工工艺及方法导言锚杆施工是在土壤和岩石中使用钢筋或纤维材料固定构筑物或增强地基的一种常见工程技术。

它被广泛应用于地下工程、土木工程、矿山工程等领域。

本文将详细介绍锚杆施工的工艺及方法，以期帮助读者理解并应用这一重要的工程技术。

一、锚杆施工的工艺流程锚杆施工通常包括准备工作、材料检验、钻孔、注浆、锚杆安装和固化等步骤。

1. 准备工作准备工作是锚杆施工的第一步，它包括工程现场勘察、设计方案制定、材料采购、机械设备调试等。

在准备工作阶段，施工人员需要对工程施工地点进行详细的勘察，并根据实际情况制定施工方案和安全措施。

2. 材料检验材料检验是确保所使用材料质量的重要环节。

在施工开始前，需要对钢筋、注浆材料等进行检验，以确保其符合施工规范和质量要求。

3. 钻孔钻孔是锚杆施工的关键步骤之一。

根据设计要求，施工人员使用钻机对地面或岩石进行钻孔，以准确地引入锚杆或注浆管。

4. 注浆注浆是锚杆施工中的重要环节，它能够填充钻孔中的空隙并加固土壤或岩石的结构。

注浆通常使用水泥浆或树脂浆，施工人员通过注浆管将浆料注入钻孔中，并确保充分填充。

5. 锚杆安装在注浆完成后，施工人员将预先制作好的锚杆插入钻孔中，并确保其与浆料充分结合。

锚杆的安装过程需要注意施工速度、均匀性和固定度，以保证工程的安全可靠。

6. 固化锚杆施工完成后，注浆材料需要经过一定时间的固化才能够达到设计要求的强度。

施工人员需要按照施工方案和设计要求，控制固化的时间和条件，以确保工程的稳定性和可靠性。

二、锚杆施工的常用方法锚杆施工根据材料和工艺可以分为不同的方法，其中常用的包括：压力注浆法、灌浆预应力法、螺杆锚杆法和纤维材料锚杆法等。

1. 压力注浆法压力注浆法是一种常用的锚杆施工方法。

它通过在钻孔中施加压力，将浆料注入孔内，填充孔隙并加固土壤或岩石。

这种方法适用于土壤较松软或岩石较脆弱的情况。

2. 灌浆预应力法灌浆预应力法是一种结合注浆和预应力技术的施工方法。

公路隧道锚杆施工方案
公路隧道工程中，锚杆施工是保障隧道稳定性和安全性的重要环节。

本文将从材料准备、施工工艺、质量控制等方面详细介绍公路隧道锚杆的施工方案。

材料准备
在进行锚杆施工前，需要准备一系列材料，包括： - 锚杆：选择具有较高抗拉性能的钢材作为锚杆材料。

- 灌浆料：用于填充锚杆孔隙以增加锚固力的灌浆料。

- 设备：包括钻机、搅拌机、起重机等施工设备。

- 工具：如搅拌棒、水平仪、测距仪等辅助工具。

施工工艺
1. 孔洞钻探
在施工现场确定锚杆布置位置后，首先进行孔洞钻探。

按照设计要求，钻孔深度和直径要符合要求。

在钻孔过程中，要及时清理孔内杂物，保证孔洞质量。

2. 锚杆安装
将预制好的锚杆通过孔洞安装到设计位置，确保锚杆平直、垂直度符合要求。

在安装过程中，要注意控制锚杆的嵌入深度，确保锚固效果。

3. 灌浆
安装完成后，利用搅拌机将灌浆料灌入孔洞中，填充锚杆周围的空隙。

灌浆料应搅拌均匀，以保证灌浆效果。

待灌浆料充分凝固后，锚杆即可固定牢固。

质量控制
为保证锚杆施工质量，应进行严格质量控制： - 在施工过程中，及时检查孔洞质量，避免孔洞变形或破坏。

- 检查锚杆的安装位置和嵌入深度，保证符合设计要求。

- 对灌浆过程进行监控，确保灌浆料充实均匀，灌浆效果良好。

综上所述，公路隧道锚杆施工方案包括材料准备、施工工艺和质量控制三个重要方面。

合理的施工方案和严格的质量控制将确保锚杆施工的顺利进行，提升隧道工程的安全性和稳定性。

目录1、适用范围及编制依据 (1)1.1适用范围 (1)1.2编制依据 (1)2、作业准备 (1)3、技术要求 (2)4、施工程序及工艺流程 (3)4.1隧道内边墙设置砂浆锚杆 (3)4.2隧道的拱部设置组合中空锚杆 (3)4.3钢筋网施工程序与工艺流程 (3)5、施工要求 (5)5.1锚杆的施工要求 (5)5.2钢筋网的施工要求 (9)6、劳动组织 (10)7、材料要求 (10)8、设备机具配置 (10)9、质量控制及检验 (10)9.1质量验收规范 (10)9.2锚杆分项验收标准 (10)9.3钢筋网分项验收标准 (12)10、安全及环保要求 (14)10.1 安全措施 (14)10.2环保水保措施 (15)1、适用范围及编制依据1.1适用范围适用于新建安庆至九江铁路安徽段AJSG-1标段隧道锚杆、钢筋网施工。

1.2编制依据⑴《高速铁路隧道工程施工技术规程》（Q/CR 9604-2015）；⑵《高速铁路隧道工程施工质量验收标准》（TB 10753-2010）；⑶《铁路隧道工程风险管理技术规范》（Q/CR 9247-2016）；⑷《铁路隧道工程施工安全技术规程》（TB 10304-2009）；⑸《铁路隧道工程施工机械配置技术规程》（Q/CR 9226-2015）；⑹《中华人民共和国环境保护法》（2014年最新修订）；⑺《新建铁路安庆至九江铁路施工图》永林隧道设计图、龙山1号隧道设计图及龙山2号隧道设计图；⑻《新建铁路安庆至九江铁路指导性施工组织设计》；⑼现场踏勘和当地可利用资源调查获得的资料；⑽批准的隧道专项实施性施工组织设计；⑾《宁安公司关于印发<宁安公司施工现场管理实施细则>的通知》宁安安[2017]129号文。

2、作业准备⑴检查机具设备和风、水、电等管线路，并试运转，确保作业区内有良好的通风及照明；⑵清除松动岩块和墙脚岩渣、堆积物，并向料斗加水冲洗受喷面（当岩面受水容易潮解、泥化时，只能用高压风清扫）；必须从顶部工作面往下清洁；⑶检查开挖断面净空尺寸；进行超欠挖处理；⑷检查综合接地（接锚杆）是否符合设计要求。

隧道系统锚杆施工工艺必备手册更多资料请访问.(.....)隧道系统锚杆施工工艺手册版本号：ZGZT1J-NGZQ6-SD-06编制：复核：审核：目录第一章设计参数本标段隧道拱部144度范围内采用φ25带排气装置的中空锚杆，边墙采用Φ22全螺纹砂浆锚杆；锚杆用砂浆强度等级不低于M20，且所有锚杆均应设置垫板，垫板采用A3钢，尺寸不小于150mm×150mm×6mm；地下水具有侵蚀性时，应采用防腐锚杆；中空锚杆的技术要求应满足《中空锚杆技术条件》中的规定。

本标段各级围岩锚杆设计参数见表1。

表1 各级围岩锚杆设计参数第二章施工工艺框图砂浆锚杆、中空锚杆施工工艺框图见图1、图2。

第三章施工工艺1、施工准备1.1技术准备施工前，应由专业工程师向现场技术人员、作业人员进行技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。

1.2 原材料及配合比准备表2 原材料技术要求表表3M20砂浆理论配合比表1.3、机具准备隧道单口施工，设备机具配置应结合隧道开挖方法、工期要求进行合理配置，配套的生产能力应为均衡施工能力的1.2～1.5倍。

表4 主要机械设备配置表（每班）2、锚杆钻孔2.1石质隧道锚杆钻孔利用开挖台阶搭设简易台架施钻,采用风动凿岩机成孔，土质隧道采用ZM-12T型煤电钻成孔。

煤电钻施工既可解决土质隧道遇水软化围岩的问题，又可解决在土质隧道施工中采用常规的冲击钻不易排碴、成孔困难的难题，可以提高在土质隧道的成孔速度和安全性。

成孔后采用高压风清孔。

图1 砂浆锚杆施工工艺流程图图2 中空注浆锚杆施工工艺流程图2.2锚杆钻孔应符合下列要求：（1）钻孔机具应根据锚杆类型、规格及围岩等情况选择。

（2）应按设计要求定出位置，孔位允许偏差为±150mm。

（3）钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直。

（4）砂浆锚杆的深度误差不得大于±50mm。

（5）钻孔应圆而直，砂浆锚杆的直径应大于杆体直径15mm，其它锚杆的钻孔直径应与杆体直径相匹配。
