对图像游程编码

二值图像的游程编码及解码一、实验目的掌握游程编码，并用编程实现游程编码及解码。

二、实验引言二值图像在图像分析中应用非常广泛,二值图像就是指只有黑白两个灰度级的图像,二值图像具有存储空间小,处理速度快,可以方便地对图像进行布尔逻辑运算等特点.更重要的是,在二值图像的基础上,还可以进一步对图像处理（编码等）,获得该图像的一些几何特征或者其他更多特征。

游程编码作为编码技术中常用的一种，对二值图像非常有效。

本文介绍了二值图像和游程编码，并利用Matlab语言实现了二值图像的游程编码及解码。

三、实验原理读入图象—>二值转换—>游程编码（压缩）—>恢复原图象3.1二值转换所谓二值图像,就是指图像上的所有像素点的灰度值只用两种可能，不为“0”就为“1”，也就是整个图像呈现出明显的黑白效果。

3.2游程编码及其原理又称“运行长度编码”或“行程编码”，是一种统计编码，该编码属于无损压缩编码对于二值图有效。

行程编码的基本原理是：用一个符号值或串长代替具有相同值的连续符号（连续符号构成了一段连续的“行程”。

行程编码因此而得名），使符号长度少于原始数据的长度。

据进行编码时，沿一定方向排列的具有相同灰度值的像素可看成是连续符号，用字串代替这些连续符号，可大幅度减少数据量。

行程编码分为定长行程编码和不定长行程编码两种类型。

行程编码是连续精确的编码，在传输过程中，如果其中一位符号发生错误，即可影响整个编码序列，使行程编码无法还原回原始数据。

3.3游程编码算法一般游程编码有两种算法第一种：使用1的起始位置和1的游程长度第二种：只使用游程长度，如果第一个编码值为0，则表示游程长度编码是从0像素的长度开始。

两种方法各有优缺点：第一种存储比第二种困难，因此编程也比较复杂。

而第二种需要知道第一个像素值，故压缩编码算法中需给出所读出的图的第一个像素值。

此次试验中采用第一种算法。

算法举例图示压缩后输出为：(2,2)(6,3)(13,6)(20,1)(4,6)(11,10)(1,5)(11,1)(17,4)压缩程序流程图：解压流程图：四．结果：以下为实验的运行结果，分别为转换所得的二值图像，游程编码结果，以及游程编码解码后的图像图中第一幅图为原始图片，中间一幅为压缩数据（横轴表示1游程的起始位置，纵轴代表对应的宽度）五：结果分析比较游程编码前的二值图像其像素大小为32*32，游程编码后的大小为其大小为1*1的结构数组，但每一数组长为101。

游程编码翟文婕张亚群陈红古明春游程编码RCL：又称“游程长度编码”，“运行长度编码”，或“行程编码”，是一种统计编码，该编码啊属于无损编码（指使用压缩后的数据进行重构（或者叫做还原，解压缩），重构后的数据与原来的数据完全相同）。

对于二值图有效。

在游程编码中，游码长度RL，简称游程，指由字符串构成的数据流中各个字符重复出现而形成的字符长度。

一．其编码的基本原理（RCL原理）如下：用一个符号值或串长代替具有相同值的连续符号，使符号长度少于原始数据的长度。

数据进行编码时，沿一定方向排列的具有相同灰度值的像素可看成是连续符号，用字串代替这些连续符号，可大幅度减少数据量。

需要注意的是：游程编码是连续精确的编码，在传输过程中，如果其中一位符号发生错误，即可影响整个编码序列，使行程编码无法还原回原始数据。

二．游程编码算法一般游程编码有两种算法，一种是使用1的起始位置和1的游程长度，另一种是只使用游程长度，如果第一个编码值为0，则表示游程长度编码是从0像素的长度开始。

两种方法各有优缺点：前一种存储比第二种困难，因此编程也比较复杂。

而后一种需要知道第一个像素值，故压缩编码算法中需给出所读出的图的第一个像素值。

三．基本RLC方法分析:基本RLC方法就是在数据流中直接用（数据字符X、串的位置Sc、串的长度RL）3个字符来给出上述3种信息。

但是用Sc作为前缀的低效、原字符串中RL 的长度和出现频度不够显著。

导致不实用。

所以我们在实际使用过程中在二值图像和连续色调图像中可以省去Sc，这样使得改进的RCL在图像编码中得到了广泛的应用。

四．具体编码, 以二值图像的游程编码为例接下来就以二值图像的游程编码为例具体介绍一下游程编码算法二值图像指是指仅有黑（用“1”代表）、白（用“0”代表）两个亮度值的图像。

可借助各种图像通信方式传输，最经典的通信方式是传真。

在对他编码时要对不同的白长（白像素游程）和黑长（黑像素游程）按其出现概率的不同分别配以不同长度的码字。

计算机实验指导书编写：郭曙光西安邮电学院自动化学院智能科学与技术专业2010年5月5号实验一几何投影、游程编码一、实验目的与要求：目的：通过本次实验，学生可以掌握图像几何投影、游程编码的方法。

要求：上机运行，调试通过。

二、实验设备：计算机、Matlab软件、VC++或C语言软件三、实验内容：（1）几何投影：对一幅简单二值图像的水平、垂直及对角线的投影。

（2）游程编码：对一幅简单二值图像进行游程编码。

四、实验原理：（1）几何投影：是指定方向上单条前景像素的个数，例如下图示例：（2）游程编码：是用图像象素值连续为1的个数(象素1的长度)来描述图像。

在游程长度编码中经常运用两种方法，一种是使用1的起始位置和1的游程长度，另一种是仅仅使用游程长度，如果第一个编码值为0,则表示游程长度编码是从0象素的长度开始，如图所示：1的游程：第一行（2,2）（6,3）（13,6）（20,1）第二行（4,6）（11,10）第三行（1,5 ）（11，1）（17，4）1和0的游程长度：第一行0，1, 2，2，3，4，6，1，1第二行0，3，6，1，10第三行1, 5，5，1，5，4五、实验报告内容（1）叙述实验过程，列出代码及代码简要说明；（2）提交实验的原始图像和结果数据及图像。

（3）给出方法用途及结论的简要分析实验二形态算子一、实验目的与要求目的：学习常见的数学形态学运算基本方法，了解腐蚀、膨胀、开运算、闭运算取得的效果，培养处理实际图像的能力。

要求：上机运行，调试通过。

二、实验设备：计算机、Matlab软件、VC++或C语言软件三、实验内容：利用VC++/C或MatLab工具箱中关于数学形态学运算的函数，对二值图像进行膨胀、腐蚀和开运算、闭运算处理。

四、实验原理：膨胀：腐蚀：开运算：闭运算：五、实验报告内容（1）描述实验的基本步骤，用数据和图片给出各个步骤中取得的实验结果，并进行必要的讨论，必须包括原始图像及其计算/处理后的图像。

图像编码是指将图像信息经过特定的编码算法处理后进行压缩存储或传输的过程。

在数字化的今天，图像编码已经成为了我们日常生活中不可或缺的一部分。

本文将详细介绍图像编码的原理与流程，希望能为读者提供全面的了解。

一、图像编码的基本原理图像编码的基本原理是通过分析图像中的冗余信息，将其压缩存储或传输。

常见的冗余信息主要包括空域冗余、频域冗余和编码冗余。

1. 空域冗余空域冗余是指图像中相邻像素之间的冗余信息。

在一张图像中，相邻像素之间往往存在较大的相似性，如连续的空白背景、颜色一致的平面表面等。

通过对这些相邻像素进行差别编码，可以有效地减少图像的存储空间和传输带宽。

2. 频域冗余频域冗余是指图像在频域上存在的冗余信息。

根据傅里叶变换的理论，任何一个时域图像都可以在频域上表示。

而图像中的高频成分通常包含了细节信息，而低频成分则包含了图像的整体特征。

通过对图像进行离散余弦变换（DCT）或小波变换，可以将图像的频域信息进行稀疏表示，从而实现对图像的压缩。

3. 编码冗余编码冗余是指图像编码过程中的冗余信息。

在编码过程中，通常使用固定长度的编码来表示不同的信息，如灰度值、位置信息等。

然而，不同的图像区域往往具有不同的特征分布和统计特性，因此，通过使用自适应的编码方式，可以根据不同的图像区域提供更优化的编码效果。

二、图像编码的流程图像编码的流程主要包括预处理、分块、变换与量化、编码和解码五个步骤。

1. 预处理预处理是指对原始图像进行一些必要的处理操作，以提高编码的效果。

常见的预处理包括去噪、图像增强和颜色空间转换等。

通过去噪能够有效减少图像中的噪声信息，提高编码的鲁棒性；而图像增强能够增加图像的对比度和清晰度，提高视觉效果；颜色空间转换则可以将图像从RGB色彩空间转换到YUV色彩空间，以更好地适应人眼对亮度和色度的敏感性。

2. 分块分块是将原始图像划分为多个相等大小的块，通常为8×8或16×16大小。

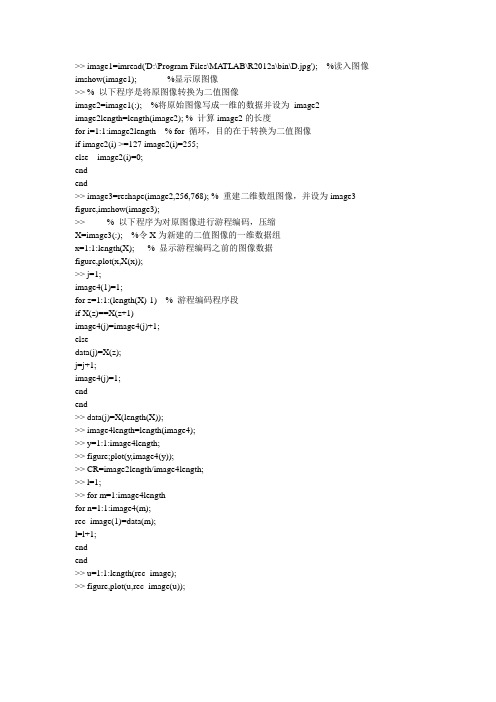

>> image1=imread('D:\Program Files\MATLAB\R2012a\bin\D.jpg'); %读入图像imshow(image1); %显示原图像>> % 以下程序是将原图像转换为二值图像image2=image1(:); %将原始图像写成一维的数据并设为image2image2length=length(image2); % 计算image2的长度for i=1:1:image2length % for 循环，目的在于转换为二值图像if image2(i) >=127 image2(i)=255;else image2(i)=0;endend>> image3=reshape(image2,256,768); % 重建二维数组图像，并设为image3 figure,imshow(image3);>> % 以下程序为对原图像进行游程编码，压缩X=image3(:); %令X为新建的二值图像的一维数据组x=1:1:length(X); % 显示游程编码之前的图像数据figure,plot(x,X(x));>> j=1;image4(1)=1;for z=1:1:(length(X)-1) % 游程编码程序段if X(z)==X(z+1)image4(j)=image4(j)+1;elsedata(j)=X(z);j=j+1;image4(j)=1;endend>> data(j)=X(length(X));>> image4length=length(image4);>> y=1:1:image4length;>> figure;plot(y,image4(y));>> CR=image2length/image4length;>> l=1;>> for m=1:image4lengthfor n=1:1:image4(m);rec_image(1)=data(m);l=l+1;endend>> u=1:1:length(rec_image);>> figure,plot(u,rec_image(u));。

游程编码原理游程编码游程编码（Run-length encoding，简称RLE）是一种简单的无损压缩算法，常用于对连续的重复数据进行压缩。

它的原理非常简单，通过记录数据中连续出现的游程（Run）的长度和值来减少数据的存储空间。

游程编码原理游程编码利用了重复连续数据的特点，将连续出现的重复数据用“重复次数+数据值”的形式进行存储。

例如，对于一串重复的数据“AAAABBBCCDAA”，使用游程编码后可以表示为“4A3B2C1D2A”。

游程编码过程游程编码的过程分为两个步骤：压缩和解压缩。

压缩1.从数据的开头开始，记录当前字符的值和游程长度，初始游程长度为1。

2.比较当前字符和下一个字符。

如果相同，则游程长度加1，并继续比较下一个字符；如果不同，则将当前字符的值和游程长度保存起来，然后重新开始记录下一个字符的值和游程长度。

3.重复步骤2，直到遍历完整个数据。

解压缩1.从压缩后的数据的开头开始，解析每个游程。

2.如果游程的长度为1，则直接将对应的值存入解压缩后的数据。

3.如果游程的长度大于1，则需要根据游程的长度复制对应的值，并存入解压缩后的数据。

游程编码的优缺点优点1.简单易懂：游程编码的原理简单，实现起来比较容易。

2.适用于重复数据：对于连续出现的重复数据，游程编码可以大幅度减少存储空间。

缺点1.不适用于随机数据：对于没有连续重复的数据，游程编码几乎没有压缩效果，甚至可能导致压缩后的数据比原始数据更长。

2.压缩率有限：尽管游程编码可以有效压缩连续的重复数据，但对于其他类型的数据，压缩效果有限。

游程编码在实际应用中的例子游程编码广泛应用于各种数据存储和传输场景中，特别是在图像和音频压缩中。

在图像压缩领域，游程编码被用于压缩二值图像（如黑白图像），以及压缩彩色图像的各个通道。

通过游程编码对连续的像素值进行压缩，可以大幅度减小图像文件的大小。

在音频压缩领域，游程编码常被用于对连续的音频样本进行压缩，尤其是对于采样率较高的音频。

霍夫曼编码和游程编码在图像编码中的应用1. 介绍- 论文的目的和背景- 图像编码的重要性和应用场景2. 霍夫曼编码- 霍夫曼编码的原理和基本概念- 霍夫曼编码在图像压缩中的应用- 霍夫曼编码的优缺点3. 游程编码- 游程编码的原理和基本概念- 游程编码在图像压缩中的应用- 游程编码的优缺点4. 霍夫曼编码和游程编码的比较- 霍夫曼编码和游程编码的相似性和区别- 在不同场景下的选择5. 结论和展望- 对比和总结- 霍夫曼编码和游程编码在未来图像编码中的应用前景1. 介绍图像编码是指对数字图像进行压缩处理，将其转换为较小的数字数据集，以达到减少存储空间和传输带宽的目的。

图像编码在现代图像传输、存储和处理等领域扮演着至关重要的角色。

因此，如何高效地压缩图像数据，是图像编码面临的核心挑战之一。

霍夫曼编码和游程编码是两种常见的图像编码方法。

霍夫曼编码是一种基于概率统计的编码方法，可以根据输入数据和对应的概率分布，生成最优编码。

而游程编码则是一种基于连续性的编码方法，可以将相邻的像素值相同的像素序列用较小的数据表示。

本文旨在深入探讨霍夫曼编码和游程编码在图像编码中的应用，并对这两种编码方式进行比较分析。

通过对两种编码方式的优缺点进行分析，为图像编码的实践提供理论上的支持，以期为图像编码技术的发展做出一定的贡献。

在本文的后续章节中，我们将探讨霍夫曼编码和游程编码的原理、应用和优缺点，并对两种编码方式进行比较。

我们还将对两种编码方式在图像编码中的实践应用进行深入研究，并向读者展示在不同场景下如何选择适合的编码方式。

值得注意的是，霍夫曼编码和游程编码只是两种图像编码方式中的一部分，仍有很多其他编码方式存在。

因此，在本文中，我们将重点关注霍夫曼编码和游程编码，示范其在图像编码的实际应用中具有的潜在优势。

2. 霍夫曼编码2.1 霍夫曼编码原理及基本概念霍夫曼编码是一种基于概率统计的编码方法，由霍夫曼提出。

其基本思想是将出现概率高的字符用短编码表示，出现概率低的字符用长编码表示。

游程编码原理(一)游程编码简介游程编码是一种常见的数据压缩算法，用于减少数据存储和传输所需的位数。

它基于游程的概念，可以将连续的重复数据序列编码为更短的表示形式。

本文将逐步解释游程编码的原理和实现方法。

1. 游程编码的基本原理游程编码的基本思想是将连续重复的数据序列用游程长度和数据值表示。

通过这种方式，可以大大减少数据的存储和传输所需的位数。

2. 简单游程编码在简单游程编码中，连续重复的数据序列被编码为(长度,值)的形式。

例如，序列“” 可以被编码为“(6,0)(3,1)(3,0)”。

这样，原始序列的长度从12位减少到13位。

3. 游程编码的优化为了进一步减少编码后数据的长度，游程编码可以采用不同的策略进行优化。

零值游程编码对于大量连续相同的零值序列，可以使用特殊的编码方式。

例如，序列“” 可以被编码为“0(10)”，只需两位表示。

长度编码游程编码的长度也可以进行优化。

当连续重复的数据长度超过一定阈值时，可以使用更短的表示形式表示长度。

自适应游程编码自适应游程编码是一种动态调整编码策略的算法。

它根据输入数据的特征动态选择最佳的编码方式，以进一步提高压缩比。

4. 游程解码对于进行游程编码压缩的数据，解码算法可以将编码后的数据重新还原为原始数据。

5. 游程编码的应用领域游程编码常被用于图像和视频压缩领域。

图像和视频数据中常存在大量连续重复的像素值，游程编码可以有效减少存储和传输数据所需的位数，提高压缩效率。

结论游程编码是一种常见的数据压缩算法，能够通过连续重复数据序列的编码，有效减少存储和传输数据所需的位数。

游程编码有不同的优化策略和应用领域，可以根据具体情况选择合适的编码方式，以提高压缩效率。

以上是对游程编码的简要介绍，希望能够帮助读者理解游程编码的原理和应用。

6. 游程编码的局限性虽然游程编码在某些情况下具有较好的压缩效果，但也存在一些局限性。

数据分布不均匀如果数据中没有连续重复的序列或者重复序列很短，游程编码的效果就会受到限制。

基于行程编码的图像编码程序设计基于行程编码的图像编码是一种常用的图像压缩技术，旨在减少图像数据的存储空间和传输带宽。

行程编码的思想是利用图像中的重复信息，将连续相同的像素值用一个计数器进行编码。

以下是基于行程编码的图像编码程序设计的详细说明。

1.程序输入程序的输入是一张待编码的图像，可以是任何常见的图像格式，如JPEG、PNG等。

程序需要能够读取图像文件，并将其转换为内部数据结构来进行编码。

2.数据结构设计为了进行行程编码，我们需要设计一个数据结构来存储图像数据。

通常，我们可以使用二维数组来表示图像的像素值。

为了方便编码，我们还需要使用一个列表来存储每个像素值的行程信息。

行程信息可以使用一个元组来表示，包含两个元素：(像素值，连续像素数)。

例如，(255,10)表示连续10个像素值为255的像素。

3.编码算法设计编码算法的主要目标是遍历图像像素，识别连续相同的像素值，并将它们编码成行程信息。

-遍历图像像素，逐行或逐列进行遍历。

-初始化行程信息为空列表。

-对于每个像素，判断其与前一个像素是否相同。

-如果相同，则更新当前行程信息的连续像素数。

-如果不同，则将前一个像素的行程信息加入列表，并更新当前行程信息为当前像素的行程信息。

-将最后一个像素的行程信息加入列表。

编码算法结束后，列表中的每个元素即为图像的行程信息。

4.编码结果输出编码结果是一个包含图像行程信息的列表。

可以将这个列表保存为文件，以便后续的解码和图像重建。

5.示例代码下面是一个基于Python的示例代码，用于实现基于行程编码的图像编码。

```pythonimport numpy as npimport cv2def run_length_encoding(image):height, width = image.shapeencoding = []current_pixel = image[0, 0]current_count = 1for i in range(1, height):for j in range(width):pixel = image[i, j]if pixel == current_pixel:current_count += 1else:encoding.append((current_pixel, current_count)) current_pixel = pixelcurrent_count = 1encoding.append((current_pixel, current_count)) return encodingdef main(:image = cv2.imread('image.jpg', cv2.IMREAD_GRAYSCALE) encoding = run_length_encoding(image)# Save the encoding as a filewith open('encoding.txt', 'w') as f:for pixel, count in encoding:f.write(f'{pixel},{count}\n')if __name__ == '__main__':main```以上是基于行程编码的图像编码程序设计的简要说明。

游程长度编码的名词解释游程长度编码是一种数据压缩算法，它通过将连续重复出现的数据序列转换为较短的编码来减少存储空间的使用。

这种编码方式在许多领域中都得到广泛的应用，包括无损压缩、图像处理和通信等。

在介绍游程长度编码之前，我们先来看一个简单的例子。

假设我们有一个字符串序列：“AAAABBBCCDAA”。

如果我们想要将这个序列进行压缩，不使用游程长度编码的话，需要存储全部的字符，共12个字符。

但是如果我们使用游程长度编码，可以将这个序列转换成“4A3B2C1D2A”的形式，只需存储8个字符，从而节省了存储空间。

游程长度编码的基本思想是利用重复数据的特点，将连续出现的相同数据用一个计数值来代替。

它通过记录重复数据的长度来减少存储空间的浪费。

在进行游程长度编码时，首先需要扫描数据序列，统计连续出现的相同数据的长度，然后将长度和数据值一起编码。

游程长度编码可以分为两种不同的形式：一种是基于游程长度的编码，另一种是基于游程频率的编码。

基于游程长度的编码是指将数据的长度作为编码值，例如前面提到的例子中的“4A”。

这种方式适用于数据序列中较短的游程，即连续出现的相同数据长度不超过一个指定的阈值时使用比较合适。

当游程长度超过阈值时，会使用特殊的标记来表示。

基于游程频率的编码是指将数据出现的频率作为编码值。

这种编码方式适用于数据序列中较长的游程，即连续出现的相同数据长度较大时使用比较合适。

通过统计数据的频率，可以将频率较高的数据编码为较短的值。

除了基于游程长度的编码和基于游程频率的编码，游程长度编码还可以结合其他压缩算法一起使用，例如霍夫曼编码和算术编码等。

这样的组合可以进一步提高压缩效率，使得数据压缩更为高效。

游程长度编码在实际应用中有着广泛的应用。

在无损压缩领域，游程长度编码常常被用于处理位图图像数据。

在图像中，相邻像素的颜色往往是相似的，因此可以利用游程长度编码来减少存储空间的使用。

在通信领域，游程长度编码被用于提高数据传输的效率。

摘要为了减少信源输出符号序列中的剩余度、提高符号的平均信息量，对信源输出的符号序列所施行的变换。

具体说，就是针对信源输出符号序列的统计特性来寻找某种方法，把信源输出符号序列变换为最短的码字序列，使后者的各码元所载荷的平均信息量最大，同时又能保证无失真地恢复原来的符号序列。

最原始的信源编码就是莫尔斯电码，另外还有ASCII码和电报码都是信源编码。

但现代通信应用中常见的信源编码方式有：Huffman编码、算术编码、L-Z编码，这三种都是无损编码，另外还有一些有损的编码方式。

信源编码的目标就是使信源减少冗余，更加有效、经济地传输，最常见的应用形式就是压缩。

相应地，信道编码是为了对抗信道中的噪音和衰减，通过增加冗余，如校验码等，来提高抗干扰能力以及纠错能力。

关键词：信源；信道；编码；游程编码1课题描述游程编码又称“运行长度编码”或“行程编码”，是一种统计编码，该编码属于无损压缩编码，是栅格数据压缩的重要编码方法。

对于二值图有效。

在对图像数据进行编码时，沿一定方向排列的具有相同灰度值的像素可看成是连续符号，用字串代替这些连续符号，可大幅度减少数据量。

相应地，信道编码是为了对抗信道中的噪音和衰减，通过增加冗余，如校验码等，来提高抗干扰能力以及纠错能力。

2 信源编码2.1概念一种以提高通信有效性为目的而对信源符号进行的变换；为了减少或消除信源剩余度而进行的信源符号变换，对输入信息进行编码，优化信息和压缩信息并且打成符合标准的数据包2.2信源编码作用信源编码的作用之一是设法减少码元数目和降低码元速率，即通常所说的数据压缩：作用之二是将信源的模拟信号转化成数字信号，以实现模拟信号的数字化传输。

2.3编码方式最原始的信源编码就是莫尔斯电码，另外还有ASCII码和电报码都是信源编码。

但现代通信应用中常见的信源编码方式有：Huffman编码、算术编码、L-Z编码，这三种都是无损编码，另外还有一些有损的编码方式。

信源编码的目标就是使信源减少冗余，更加有效、经济地传输，最常见的应用形式就是压缩。
