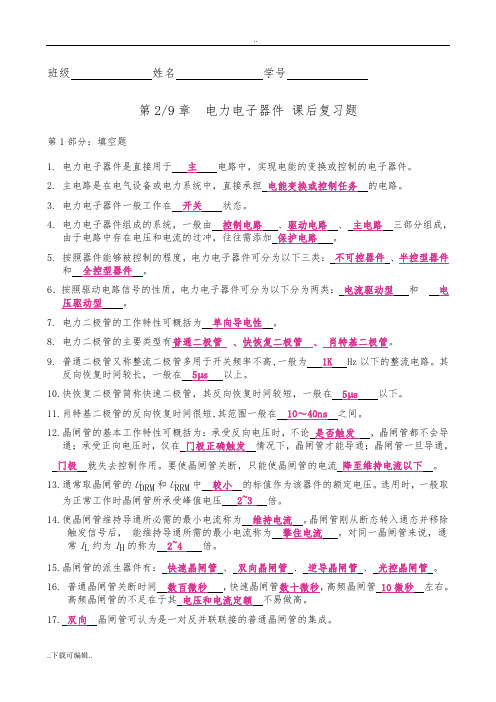

班级姓名学号第2/9章电力电子器件课后复习题第1部分：填空题1. 电力电子器件是直接用于主电路中，实现电能的变换或控制的电子器件。
2. 主电路是在电气设备或电力系统中，直接承担电能变换或控制任务的电路。
3. 电力电子器件一般工作在开关状态。
4. 电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件和全控型器件。
6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。
7. 电力二极管的工作特性可概括为单向导电性。
8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
9. 普通二极管又称整流二极管多用于开关频率不高,一般为1K Hz以下的整流电路。
其反向恢复时间较长，一般在5μs以上。
10.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在5μs以下。
11.肖特基二极管的反向恢复时间很短,其范围一般在10～40ns之间。
12.晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。
要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。
13.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。
选用时，一般取为正常工作时晶闸管所承受峰值电压2~3 倍。
14.使晶闸管维持导通所必需的最小电流称为维持电流。
晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。
对同一晶闸管来说，通常I L约为I H的称为2~4 倍。
15.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10微秒左右。
电⼒电⼦技术_复习题答案第⼆章：1.晶闸管的动态参数有断态电压临界上升率du/dt和通态电流临界上升率等，若du/dt过⼤，就会使晶闸管出现_ 误导通_，若di/dt过⼤，会导致晶闸管_损坏__。
2.⽬前常⽤的具有⾃关断能⼒的电⼒电⼦元件有电⼒晶体管、可关断晶闸管、功率场效应晶体管、绝缘栅双极型晶体管⼏种。
简述晶闸管的正向伏安特性？答: 晶闸管的伏安特性正向特性当IG=0时，如果在器件两端施加正向电压，则晶闸管处于正向阻断状态，只有很⼩的正向漏电流流过。
如果正向电压超过临界极限即正向转折电压Ubo，则漏电流急剧增⼤，器件开通。
随着门极电流幅值的增⼤，正向转折电压降低，晶闸管本⾝的压降很⼩，在1V左右。
如果门极电流为零，并且阳极电流降⾄接近于零的某⼀数值IH以下，则晶闸管⼜回到正向阻断状态，IH称为维持电流。
3.使晶闸管导通的条件是什么?答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
4.在如下器件：电⼒⼆极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电⼒晶体管（GTR）、电⼒场效应管（电⼒MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于半控型器件的是 SCR 。
5.晶闸管的擎住电流I L答：晶闸管刚从断态转⼊通态并移除触发信号后，能维持导通所需的最⼩电流。
6.晶闸管通态平均电流I T(AV)答：晶闸管在环境温度为40 C和规定的冷却状态下，稳定结温不超过额定结温时所允许流过的最⼤⼯频正弦半波电流的平均值。
标称其额定电流的参数。
7.晶闸管的控制⾓α（移相⾓）答：从晶闸管开始承受正向阳极电压起到施加触发脉冲⽌的电⾓度,⽤a表⽰,也称触发⾓或控制⾓。
8.常⽤电⼒电⼦器件有哪些？答：不可控器件：电⼒⼆极管。
半控型器件：晶闸管。
全控型器件：绝缘栅双极晶体管IGBT，电⼒场效应晶体管（电⼒MOSFET），门极可关断晶闸管（GTO），电⼒晶体管。

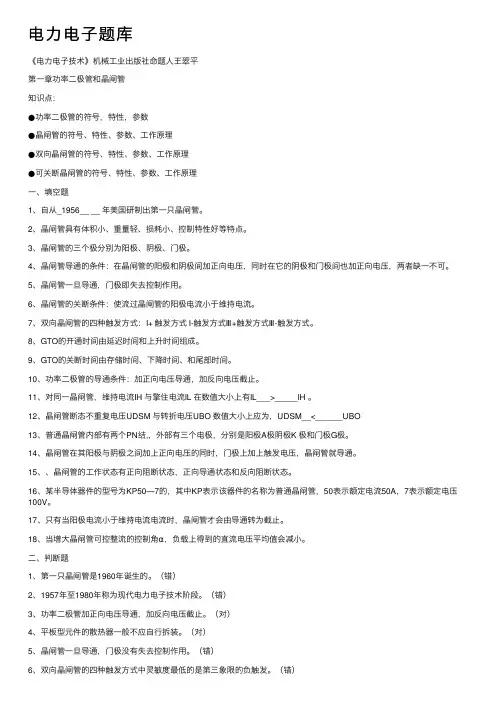

电⼒电⼦题库《电⼒电⼦技术》机械⼯业出版社命题⼈王翠平第⼀章功率⼆极管和晶闸管知识点：●功率⼆极管的符号，特性，参数●晶闸管的符号、特性、参数、⼯作原理●双向晶闸管的符号、特性、参数、⼯作原理●可关断晶闸管的符号、特性、参数、⼯作原理⼀、填空题1、⾃从_1956__ __ 年美国研制出第⼀只晶闸管。
2、晶闸管具有体积⼩、重量轻、损耗⼩、控制特性好等特点。
3、晶闸管的三个极分别为阳极、阴极、门极。
4、晶闸管导通的条件：在晶闸管的阳极和阴极间加正向电压，同时在它的阴极和门极间也加正向电压，两者缺⼀不可。
5、晶闸管⼀旦导通，门极即失去控制作⽤。
6、晶闸管的关断条件：使流过晶闸管的阳极电流⼩于维持电流。
7、双向晶闸管的四种触发⽅式：I+ 触发⽅式 I-触发⽅式Ⅲ+触发⽅式Ⅲ-触发⽅式。
8、GTO的开通时间由延迟时间和上升时间组成。
9、GTO的关断时间由存储时间、下降时间、和尾部时间。
10、功率⼆极管的导通条件：加正向电压导通，加反向电压截⽌。
11、对同⼀晶闸管，维持电流IH 与擎住电流IL 在数值⼤⼩上有IL___>_____IH 。
12、晶闸管断态不重复电压UDSM 与转折电压UBO 数值⼤⼩上应为，UDSM__<______UBO13、普通晶闸管内部有两个PN结,，外部有三个电极，分别是阳极A极阴极K 极和门极G极。
14、晶闸管在其阳极与阴极之间加上正向电压的同时，门极上加上触发电压，晶闸管就导通。
15、、晶闸管的⼯作状态有正向阻断状态，正向导通状态和反向阻断状态。
16、某半导体器件的型号为KP50—7的，其中KP表⽰该器件的名称为普通晶闸管，50表⽰额定电流50A，7表⽰额定电压100V。
17、只有当阳极电流⼩于维持电流电流时，晶闸管才会由导通转为截⽌。
18、当增⼤晶闸管可控整流的控制⾓α，负载上得到的直流电压平均值会减⼩。
⼆、判断题1、第⼀只晶闸管是1960年诞⽣的。
（错）2、1957年⾄1980年称为现代电⼒电⼦技术阶段。
《电力电子技术》复习资料一 电力电子器件1. 要点：① 半控器件：晶闸管（SCR ）全控器件：绝缘栅双极型晶体管（IGBT ）、电力晶体管（GTR ）、 门极关断晶闸管（GTO ）、电力场效应管（MOSEFT ） 不可控器件：电力二极管各器件的导通条件、关断方法、电气符号及特点。
②注意电流有效值与电流平均值的区别： 平均值：整流后得到的直流电压、电流。
有效值：直流电压、电流所对应的交流值。
波形系数：K f =有效值/平均值 。
③电力电子技术器件的保护、串并联及缓冲电路： du /dt ：关断时，采用阻容电路（RC ）。
di/dt ：导通时，采用电感电路。
二 整流电路1. 单相半波电路：① 注意电阻负载、电感负载的区别： ② 有效值与平均值的计算：平均值：整流后得到的直流电压、电流。
21cos 0.452d U U α+=d d U I R=有效值：直流电压、电流所对应的交流值。
U U =U I R = 波形系数：电流有效值与平均值之比。
f dIk I =② 注意计算功率、容量、功率因数时要用有效值。
③ 晶闸管的选型计算：Ⅰ求额度电压：2TM U =，再取1.5~2倍的裕量。
Ⅱ 求额度电流（通态平均电流I T （AV ）） 先求出负载电流的有效值（f d I k I =）； →求晶闸管的电流有效值（I T =I ）；→求晶闸管的电流平均值（()/T AV T f I I k =），再取1.5~2倍裕量。
2. 单相全桥电路负载：①注意电阻负载、电感负载和反电动势负载的区别： ② 电阻负载的计算：α移相范围：0~π负载平均值：整流后得到的直流电压、电流。
（半波的2倍）21cos 0.92d U U α+=d d U I R=负载有效值：直流电压、电流所对应的交流值。
U U =U I R = 晶闸管:电流平均值I dT 、电流有效值I T :dT d12I I =T I =③ 电感负载的计算：Ⅰ加续流二极管时，与电阻负载相同。
天津冶金职业技术学院教案( 首页)天津冶金职业技术学院教案( 首页)图1.3.2 晶闸管的内部结构和等效电路）导通：阳极施加正向电压时→给门极G也加正向电压T I I图1.3.6 控晶闸管的电气图形符号和伏安特性a) 电气图形符号b) 伏安特性1.4 可关断晶闸管可关断晶闸管(Gate-Turn-Off Thyristor)简称GTO。
天津冶金职业技术学院教师授课教案沟道沟道MOSFET耗尽型：增强型:耗尽型增强型之间就存在导电沟道；才存在导电沟道1. IGBT的结构图1.7.1 IGBT的结构、简化等效电路与电气符号IGBT的结构如图1.7.1(a)所示。
它是在VDMOS管结构的基础上再增加一个P+层，形成了一个大面积的P+N结1J，和其它结2J、3J一起构成了一个相当于由VDMOS驱动的厚基区PNP型GTR;简化等效电路如图1.7.1(b)所示。
电气符号如图1.7.1（c）所示GBT有三个电极:集电极Ｃ、发射极Ｅ和栅极Ｇ。
2. IGBT的工作原理IGBT也属场控器件，其驱动原理与电力MOSFET基本相同，是一种由栅电压GEU控制集电极电流的栅控自关断器件。
1.7.2 缘栅双极型晶体管的特性IGBT的伏安特性和转移特性图1.7.2 IGBT的伏安特性和转移特性天津冶金职业技术学院教案( 首页)构，如图1.8.4(a)。
）三极：阳极A 、阴极、栅极G ，）原理：栅极开路，在阳极和阴极之间加正向电压，有电流流过SITH ；在栅极G 和阴极K 之间加负电压，G-K 之间PN 结反偏，在两个栅极图1.9.5 GTO 的基本驱动电路2）导通和关断过程：图1.9.5(b)导通时GTO 门极与阴极间流过负电流而被关断；由于GTO 的开通和关断均依赖于一个独立的电源，故其关断能力强且可控制，其触发脉冲可采用窄脉冲；3）图1.9.5(c)中，导通和关断用两个独立的电源，开关元件少，电路简单。
4）图1.9.5(d)，对于300A 以上的GTO ，用此驱动电路可以满足要求。
电力电子器件及应用技术电力电子器件是指能转换和调节电能的器件，是电力电子技术的核心。
随着电力电子技术的不断发展，电力电子器件的种类也日益增多。
在本文中，我们将介绍几种常见的电力电子器件及其应用技术。
一、开关管开关管是一种常见的电力电子器件，适用于高压、高电流的工作环境。
开关管具有通断能力强、开关速度快等特点，被广泛应用于各个领域。
最常见的应用是在电源开关、直流电机驱动器、电池充电器等设备中。
二、整流器整流器是将交流电转换为直流电的电力电子器件，常用于交流电转换为直流电的环境中。
整流器的类型有很多种，其中最常见的是单相整流器和三相整流器。
整流器广泛应用于交流到直流的转换领域，比如电源适配器、电气焊接设备等。
三、逆变器逆变器是将直流电转换为交流电的电力电子器件，适用于需要将直流电转换为交流电的场合。
逆变器在可逆变和无线电源等领域有广泛应用。
它可以将直流电动力设备连接到交流电网，比如太阳能和风能的利用。
逆变器还可用于驱动交流电机。
四、电力调节器电力调节器是一种能够调节电能的电力电子器件，可以根据需要对电压和电流进行调节。
电力调节器被广泛应用于稳压变送器、磁控管、智能继电器等设备中。
它能够在工业自动化、变频调速等领域起到重要作用。
五、功率电子器件功率电子器件是指能够直接转换大功率电力的电力电子器件。
功率电子器件的种类多样，其中最常见的是晶闸管、电力二极管和功率MOSFET。
这些器件被广泛应用于电力变换、电力控制等领域。
功率电子器件的发展为电力电子技术的进步提供了有力支持。
六、电力电子应用技术电力电子应用技术是指将电力电子器件应用于各个领域的技术方法和方法。
电力电子应用技术在电力系统、工业制造、交通运输、新能源等领域发挥着重要作用。
其中，电力变换技术、电力控制技术、电力传输技术等是电力电子应用技术的重要组成部分。
七、电力电子器件的未来发展随着科技的进步和社会的发展，电力电子器件及其应用技术也在不断发展。
未来，电力电子器件将更加智能化、高效化、小型化。
填空1、电力电子电路中能实现电能变换的半导体电子器件称为电力电子器件。
2、电力电子器件按器件的开关控制特性可分为：（1）不可控器件（电力二极管）（2）半控型器件（晶闸管及其大部分派生器件）（3）全控型器件（门极可关断晶闸管、功率场效应晶体管和绝缘栅双极型晶体管等）。
3、电力电子器件按控制信号的性质不同分类：（1）电流控制型器件（晶闸管、门极可关断晶闸管、功率晶体管、IGCT 等）（2）电压控制型半导体器件（MOSFET 管和IGBT 管）4、简写：电力二极管（SR ）晶闸管（SCR ）可关断晶闸管（GTO ）电力晶体管（GTR ）电力场效晶体管（MOSFET ）绝缘栅双极型晶体管（IGBT ）5、电流波形系数电流平均值电流有效值 f K 6、在I g =0时，依靠增大阳极电压而强迫晶闸管导通的方式称为硬开通。
7.、规定从晶闸管的门极获得触发信号时刻开始，到阳极电流上升到稳态值的10%的时间称为延时时间t d ；阳极电流从10%上升在稳态值的90%所需的时间称为上升时间t r ，以上两者之和就是晶闸管的开通时间t gt 。
8、关断时间是由反向阻断恢复时间和正向阻断恢复时间组成。
9、在室温下，门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流称为维持电流I H 。
维持电流与元件容量、结温等因素有关。
当元件刚从阻断状态转为导通状态就撤除触发电压，此时元件维持导通所需要的最小阳极电流称为掣住电流I t 。
10、电力电子器件的换流方式可分为：（1）器件换流（2）电网换流（3）负载换流（4）脉冲换流。
11、散热系统一般有三种冷却方式：（1）自然冷却；只是用与小功率应用场合（2）风扇冷却：适用于中等功率应用场合，如IGBT 应用电路（3）水冷却：适用于大功率应用场合，如大功率GTO ，IGCT ，SCR 等应用电路。
12、温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
第1章电力电子器件填空题：1.电力电子器件一般工作在________状态。
2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。
3.电力电子器件组成的系统，一般由________、________、 ________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________ 、 ________ 、________三类。
5.电力二极管的工作特性可概括为________。
6.电力二极管的主要类型有________、________、 ________。
7.肖特基二极管的开关损耗________快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为 ____ 正向有触发则导通、反向截止 ____ 。
9.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L________IH。
10.晶闸管断态不重复电压UDRM与转折电压Ubo数值大小上应为，UDRM________Ubo。
11.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。
12.GTO的________结构是为了便于实现门极控制关断而设计的。
13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________ 。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。
15.电力MOSFET的通态电阻具有________温度系数。
16.IGBT 的开启电压UGE（th）随温度升高而________，开关速度________电力MOSFET 。
17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
