电力系统技术问答100题（附答案）1. 500kV系统电压偏高，要通过有载调压来处理，请问如何调压?答：调节分接头，将其调低几档，使其电压符合要求。
注：如当时潮流方向是500kV流向220kV，则调分接头对500kV系统电压影响不大。
如当时潮流方向是220kV流向500kV，则调分接头对500kV系统电压影响较大。
2. 雷雨天气为什么不能靠近避雷器和避雷针?答：雷雨天气，雷击较多。
当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地，由于接地装置存在接地电阻，它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。
故雷雨天气不能靠近避雷器或避雷针。
3. 什么叫做内部过电压?什么叫大气过电压?对设备有什么危害?答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。
大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。
内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。
4. 变电站接地网接地电阻应是多少?答：大电流接地系统的接地电阻应符合R≤2000 / I Ω，当I>4000A时可取R≤0.5Ω。
小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / I Ω，当用于1000V 以上设备时，接地电阻R≤250 / I Ω电阻，任何情况下不应大于10欧。
5. 避雷针接地电阻应是多少?答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针，其集中接地电阻一般不大于10欧。
6. 隔离开关的作用?答;1.明显的断开点2.切断小电流3.改变运行方式7. 工作票许可人的职责?答：1.负责审查工作票所列安全措施是否正确完备，是否符合现场条件;2.工作现场布置的安全措施是否完善;3.负责检查停电设备有无突然来电的危险;4.对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。
电力测试题及答案一、选择题（每题2分，共20分）1. 电力系统中，通常所说的“三相电”是指：A. 三种不同的电能B. 三种不同的电压C. 三个相位差120度的交流电D. 三种不同的电流答案：C2. 在电力系统中，变压器的主要作用是：A. 改变电流的方向B. 改变电压的大小C. 改变电流的频率D. 改变电流的相位答案：B3. 以下哪种设备不属于电力系统的基本设备？A. 发电机B. 变压器C. 电动机D. 绝缘子答案：C4. 电力系统中的短路是指：A. 电路的断开B. 电路的接地C. 电路的过载D. 电路的导体间的直接连接答案：D5. 电力系统中，保护装置的主要作用是：A. 提供能量B. 传输能量C. 保护设备D. 控制设备答案：C6. 电力系统中，以下哪种情况下需要进行无功补偿？A. 系统过载B. 系统短路C. 系统电压不稳定D. 系统功率因数低答案：D7. 电力系统中，电能表的作用是：A. 测量电压B. 测量电流C. 测量电能D. 测量功率答案：C8. 以下哪种设备可以用于电力系统的过电压保护？A. 断路器B. 熔断器C. 避雷器D. 继电器答案：C9. 电力系统中，同步发电机的工作原理是：A. 利用电磁感应原理B. 利用静电感应原理C. 利用磁感应原理D. 利用热电效应原理答案：A10. 电力系统中，以下哪种设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 频率表答案：B二、填空题（每空1分，共10分）1. 电力系统中，电能的传输通常采用_________制。
答案：交流2. 电力系统中，电能的计量单位是_________。
答案：千瓦时（kWh）3. 电力系统中，功率因数是指有功功率与_________的比值。
答案：视在功率4. 电力系统中，三相电的相电压是指_________之间的电压。
答案：一相与中性点5. 电力系统中，过载保护装置的作用是在_________超过额定值时自动切断电路。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。
A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。
4、衡量电能质量的技术指标是（ ）。
A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；C 、厂用电率、燃料消耗率、网损率；D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。
A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。
7、衡量电力系统运行经济性的主要指标是（ ）。
A 、燃料消耗率、厂用电率、网损率；B 、燃料消耗率、建设投资、网损率；C 、网损率、建设投资、电压畸变率；D 、网损率、占地面积、建设投资。
8、关于联合电力系统，下述说法中错误的是（ ）。
A 、联合电力系统可以更好地合理利用能源；B 、在满足负荷要求的情况下，联合电力系统的装机容量可以减少；C 、联合电力系统可以提高供电可靠性和电能质量；D 、联合电力系统不利于装设效率较高的大容量机组。
9、我国目前电力系统的最高电压等级是（ ）。
A 、交流500kv ，直流kv 500±；B 、交流750kv ，直流kv 500±；C 、交流500kv ，直流kv 800±；；D 、交流1000kv ，直流kv 800±。
10、用于连接220kv 和110kv 两个电压等级的降压变压器，其两侧绕组的额定电压应为（ ）。
A 、220kv 、110kv ；B 、220kv 、115kv ；C 、242Kv 、121Kv ；D 、220kv 、121kv 。
11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ ）。
A 、单电源双回路放射式；B 、双电源供电方式；C 、单回路放射式接线；D 、单回路放射式或单电源双回路放射式。
12、关于单电源环形供电网络，下述说法中正确的是（ ）。
A 、供电可靠性差、正常运行方式下电压质量好；B 、供电可靠性高、正常运行及线路检修（开环运行）情况下都有好的电压质量；C 、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况；D 、供电可靠性高，但电压质量较差。
电力电子技术复习题题型一. 填空题(每空2分，共20分)二. 判断题(5小题，每小题2分，共10分)三. 选择题(5小题，每小题2分，共10分)四. 简答题(3小题，每小题10分，共30分)五. 分析题(15分)电路分析，电压电流波形，整流电路+续流二极管/二象限斩波电路+直流电机负载六. 计算（15分）整流电路电压电流/晶闸管的额定参数计算总成绩: 平时(作业+练习+考勤)15%+实验(考勤+报告)15%+期终70% .复习题一，填空/判断/选择1, 电力电子器件一般工作在_开关_状态。
2, 在通常情况下，电力电子器件功率损耗主要有_通态损耗_，而当器件开关频率较高时，功率损耗主要为开关损耗。
3, 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
4, 肖特基二极管的开关损耗明显低于快恢复二极管的开关损耗。
5, 晶闸管的基本工作特性可概括为门极正向有触发则导通、反向截止。
6, 对同一晶闸管，维持电流I H与擎住电流I L在数值大小上的关系是I L约为I H的2–4倍。
7, 晶闸管断态不重复电压U DRM与转折电压U bo数值大小上的关系是U DRM<U bo。
8, 功率晶体管缓冲保护电路中的二极管要求采用快恢复型二极管，以便与功率晶体管的开关时间相配合。
9, 在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属GTO,√2U2，续流二极管承受的最大反向电压为_√2U2_（设。
11, 单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为0-180°，单个晶闸管所承受的最大正向电压和反向电压分别为√2U2/2和_√2U2_；带阻感负载时，α角移相范围为，单个晶闸管所承受的最大正向电压和反向电压分别为_√2U2_和_√2U2_；带反电动势U Fm等于_√2U2__，晶闸管控制角α的最大移相范围_a<=30°_(U2为相电压有效值)。
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.三相电动机额定电流计算公式:中的电压Ue是指( )A.相电压B.线电压C.相电压或线电压答案:B2. 用万用表R×100档测电阻，当读数为50Ω时，实际被测电阻为( ).A.100ΩB.5000ΩC.50Ω答案:B3. 由于( )原因会造成变电所信号灯闪光。
A.信号母线故障B.事故信号回路保险损坏C.断路器拒合D.控制回路故障答案:C4. 若需变更或增设( ),应填用新的工作票,并重新履行签发.许可手续。
A.安全条件B.施工范围C.工作任务D.安全措施答案:D5. 用电负荷是用户在某一时刻对电力系统所需求的( )。
A.电压B.电流C.功率答案:C6. 移动式设备的专用控制箱内应装有( )。
A.控制开关和熔断器B.控制开关和漏电保护器C.熔断器和漏电保护器D.控制开关.熔断器和漏电保护器答案:D7. FZ型避雷器残压与FS型避雷器相比，具有( )优点。
A.残压低B.体积小C.结构简单答案:A8. 胸外以及挤压法，挤压与放松动作要有节奏，每分钟动作次数为( )必要坚持持续进行，不可中断。
A.12次一15次B.40次—60次C.100次D.120次—150次答案:C9. 接地线应用多股软裸铜线，其截面积不得小于( )m㎡。
A.10B. 6C.25答案:C10. 对于中小型电力变压器，投入运行后每隔( )要大修一次。
A.1年B.2~4年C.5~10年D.15年答案:C11. 下列电源相序( )是正相序。
A.U→V→WB.W→V→UC.U→W→VD.V→U→W答案:A12. 与门电路的真值表( )是正确的。
A. 1B.11C.I11D.I111答案:D13. 在MGB1420万能磨床的工件电动机控制回路中，M的启动.点动及停止由主令开关( )控制中间继电器KAl.KA2来实现。
电力基础知识试题及答案一、选择题1. 电力系统中的一次设备主要包括哪些类型？A. 变压器、断路器、隔离开关B. 继电器、保护装置、控制屏C. 电缆、母线、绝缘子D. 以上都是答案：A2. 以下哪个不是电力系统的保护装置？A. 过流继电器B. 差动继电器C. 断路器D. 电压继电器答案：C3. 电力系统中的短路电流计算通常采用哪种方法？A. 欧姆定律B. 基尔霍夫定律C. 牛顿第二定律D. 法拉第电磁感应定律答案：B4. 电力系统中的谐波是如何产生的？A. 由于电源频率的变化B. 由于非线性负载的存在C. 由于电压不稳定D. 由于电流过大答案：B5. 以下哪种设备可以用于电力系统的无功补偿？A. 变压器B. 断路器C. 电容器D. 继电器答案：C二、填空题6. 电力系统中的一次设备是指直接参与电能生产、传输、分配和_______的设备。
答案：转换7. 电力系统中的二次设备是指对一次设备进行_______、控制、保护和监视的设备。
答案：监测8. 电力系统中的短路故障通常分为三类：三相短路、两相短路和_______。
答案：单相接地短路9. 电力系统中的无功功率主要与_______有关。
答案：电容器10. 电力系统中的谐波会对设备造成_______和效率降低等影响。
答案：热损耗增加三、简答题11. 简述电力系统的基本组成。
答案：电力系统的基本组成包括发电站、变电站、输电线路、配电网络和用电设备。
发电站负责电能的生产，变电站负责电压的升降和电能的分配，输电线路负责远距离电能的传输，配电网络负责电能的局部分配，用电设备则是电能的最终消耗者。
12. 什么是电力系统的稳定性，它包括哪几种类型？答案：电力系统的稳定性是指在受到扰动后，系统能够自行恢复到正常工作状态的能力。
它主要包括静态稳定性、暂态稳定性和动态稳定性三种类型。
静态稳定性关注的是系统在受到小扰动后的恢复能力；暂态稳定性关注的是系统在受到大扰动后的短时间内的恢复能力；动态稳定性则关注的是系统在长时间内的稳定性。
电力工程专业考试题库带答案第一部分：选择题1. 电流的单位是？- A. 瓦特（W）- B. 伏特（V）- C. 安培（A）- D. 奥姆（Ω）- 答案：C答案：C2. 以下哪个元器件是用来存储信号的？- A. 电阻- B. 电容- C. 电感- D. 二极管- 答案：B答案：B3. 以下哪个元器件用于放大信号？- A. 电阻- B. 电容- C. 电感- D. 晶体管- 答案：D答案：D4. 交流电的频率是指每秒钟变换方向的次数，它的单位是？- A. 欧姆（Ω）- B. 赫兹（Hz）- C. 安培（A）- D. 瓦特（W）- 答案：B答案：B5. 在电路中，电源的正极标记为“+”，负极标记为“-”。
这种表示方式称为？- A. 赫兹表示法- B. 欧姆表示法- C. 十进制表示法- D. 极性表示法- 答案：D答案：D第二部分：填空题6. 电压是指单位电荷所具有的__________。
- 答案：能量答案：能量7. 光伏发电是利用光电效应将太阳光转换成____________发电的一种方式。
- 答案：电能答案：电能8. 隔离变压器主要用于__________电压。
- 答案：变换答案：变换第三部分：简答题9. 请简要解释直流电和交流电的区别。
- 答案：直流电是电流方向恒定的电流，电压极性不变。
交流电是电流方向和电压极性周期性变化的电流。
答案：直流电是电流方向恒定的电流，电压极性不变。
交流电是电流方向和电压极性周期性变化的电流。
10. 请简要介绍短路和断路的概念。
- 答案：短路是指两个电路节点之间电阻接近于零，导致电流过大。
断路是指电路中有一个或多个部分打开，电流无法流动。
答案：短路是指两个电路节点之间电阻接近于零，导致电流过大。
断路是指电路中有一个或多个部分打开，电流无法流动。
以上是一些电力工程专业考试题目以及对应的答案，请根据需要参考。
如有任何问题，请随时向我提问。

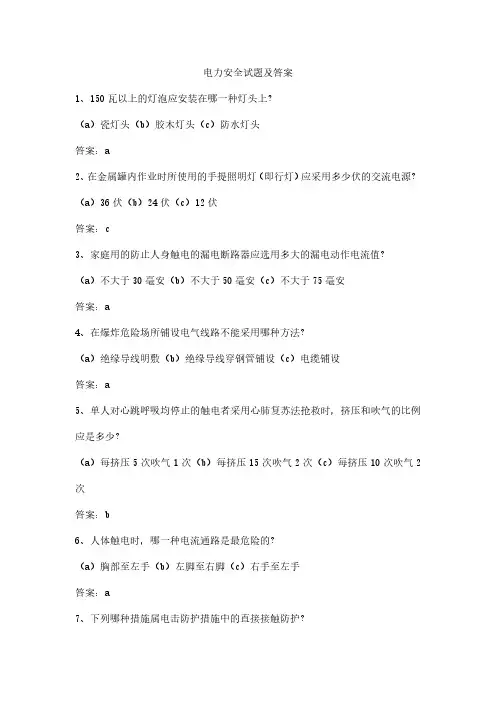

电力安全试题及答案1、150瓦以上的灯泡应安装在哪一种灯头上？（a）瓷灯头（b）胶木灯头（c）防水灯头答案：a2、在金属罐内作业时所使用的手提照明灯（即行灯）应采用多少伏的交流电源？（a）36伏（b）24伏（c）12伏答案：c3、家庭用的防止人身触电的漏电断路器应选用多大的漏电动作电流值？（a）不大于30毫安（b）不大于50毫安（c）不大于75毫安答案：a4、在爆炸危险场所铺设电气线路不能采用哪种方法？（a）绝缘导线明敷（b）绝缘导线穿钢管铺设（c）电缆铺设答案：a5、单人对心跳呼吸均停止的触电者采用心肺复苏法抢救时，挤压和吹气的比例应是多少？（a）每挤压5次吹气1次（b）每挤压15次吹气2次（c）每挤压10次吹气2次答案：b6、人体触电时，哪一种电流通路是最危险的？（a）胸部至左手（b）左脚至右脚（c）右手至左手答案：a7、下列哪种措施属电击防护措施中的直接接触防护？（a）保护接地（b）漏电保护（c）绝缘答案：c8、电器设备外壳的明显处有清晰的永久性凸纹标志“EX”表示什么？（a）是经安全认证的电气设备（b）是防爆型电气设备（c）是节能型电气设备答案：b9、使用潜水泵时，下列哪些行为必须禁止？（a）拉着电缆或出水管将泵放入水中（b）将泵放在牢固的竹箩内再放入水中（c）先切断电源再把泵放入水中答案：a10、在照明供电的线路上保险丝起什么保护作用？（a）超载（b）短路（c）超载及短路答案：c11、测量绝缘电阻通常用什么电工仪表？（a）万用表（b）兆欧表（c）奥姆表答案：b12、对成年触电者进行口对口人工呼吸时，吹气量多少为宜？（a）0.3至0.5升（b）0.8至1升（c）不少于1.5升答案：b13、接地是消除静电危害最简单的方法，主要用于消防那一类静电？（a）导电体上的静电（b）绝缘体上的静电（c）易燃液体上的静电答案：a14、单相两孔插座安装接线时，相线接哪个孔？（a）面向插座右侧的孔（b）面向插座左侧的孔（c）两个孔都可以答案：a15、在照明电路上，控制灯的单极电源开关的安装有什么要求？（a）开关装在电源的零在线（b）开关装在电源的相在线（c）开关装在电源的零线或相在线都可以答案：b16、以下哪种电源不能作为安全电压的电源？（a）安全隔离变压器（b）蓄电池（c）自耦变压器答案：c17、电气设备采用安全电压时，电压在多少伏以上就必须采取直接接触电击的防护措施？（a）24伏以上（b）36伏以上（c）42伏以上答案：a18、在金属球罐使用II类手持电动工具时，其电源线路上应装设什么保护装置？（a）热继电器（b）漏电保护器（c）失压脱扣器答案：b19、以下哪种电气线路故障不会引发火灾？（a）绝缘损坏造成短路（b）接触不良（c）断电答案：c20、非阻燃绝缘导线严重超载会导致什么危险？（a）线路电压损失增大（b）电压不稳定（c）火灾答案：c21、单相双刀闸刀开关安装时，电源的相线怎样接？（a）面向闸刀开关，相线接在左侧刀（b）面向闸刀开关，相线接在右侧刀（c）接在任意一刀上答案：b22、下列哪类型的设备是具有能承受内部的爆炸性混合物的爆炸而不致受到损坏，而且通过外壳任何结合面或结构孔洞，不致使内部爆炸引起外部爆炸性混合物爆炸的电气?（a）本质安全型（b）增安型（c）隔爆型答案：c23、增加空气的湿度可以消除静电危害，其作用是什么？（a）减少静电荷产生（b）减少静电荷积聚（c）将静电荷中和答案：b24、用齿轮传动代替皮带传动可以防止静电危害，其作用是什么？（a）减少静电荷的积聚（b）中和静电荷（c）消除产生静电荷的根源答案：c25、以下哪些措施属于石油类可燃液体灌装时的静电防护措施？（1）控制流速不超过容许流速；（2）防止液体飞散喷浅；（3）在灌装过程禁止进行取样、检尺等现场操作，待灌装停止后静置一段时间才进行。
可编辑修改精选全文完整版温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.停电操作应在断路器断开后进行，其顺序为( )。
A.先拉线路侧刀闸，后拉母线侧刀闸B.先拉母线侧刀闸，后拉线路侧刀闸C.先拉哪一侧刀闸不要求D.视情况而定答案:A2. ( )保护是变压器的主要保护。
A.气体；B.液体；C.固体；D.半导体；答案:A3. 电气设备的安全操作规程有哪些？( )A.必须按照操作规程操作，禁止违章操作。
B.必须戴好安全帽.安全鞋，穿着合适的工作服。
C.必须检查设备的绝缘电阻和接地电阻。
D.以上都是。
答案:D4. 在供电线中，分别采用( )三种颜色表达L1( ).L2(B).L3(C)。
A.红.绿.黄B.黄.绿.红C.绿.黄.红D.绿.红.黄答案:B5. 在办理停电送电手续时,严禁( )停电送电。
A.规定时间B.约定时间C.延长时间答案:B6. 制造指南针是利用( )原理(或现象)。
A.磁场B.电磁感应C.机械D.电子答案:A7. ( )线的主干线上不允许装设断路器或熔断器。
A.Ｕ相线;B.Ｖ相线;C.Ｗ相线;D.Ｎ线.答案:D8. PE线截面选择:当与相线材质相同时，应满足:PE线采用单芯绝缘导线时，按机械强度要求，其截面不应小于:有机械保护时2.5mm2，无机械保护时为( )。
A.16mm2；B.相线截面的一半；C.与相线相同；D.4mm2答案:D9. 延长环属于( )。
A.线夹金具B.联接金具C.接续金具D.防护金具答案:B10. 同杆塔架设的多层电力线路挂接地线时，应( )。
A.先挂低压.后挂高压，先挂下层.后挂上层B.先挂低压.后挂高压，先挂上层.后挂下层C.先挂高压.后挂低压，先挂上层.后挂下层D.先挂高压.后挂低压，先挂下层.后挂上层答案:A11. 在低压用电设备上工作,需高压线路.设备配合停电时,应填用相应的( )。
电力安全常识试题及答案TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】电力安全常识试题1 、电气设备发生火灾时，可带电灭火的器材是哪几种答： 1211 二氧化碳四氯化碳干粉（回答 2 种算对）2 、按触电事故发生频率看，一年当中哪几个月份事故最集中答： 6～9 月3 、安全电压最高是多少伏答： 42 伏4 、通过人身的安全直流电流规定在多少以下答： 50mA5 、通过人身的交流安全电流规定在多少以下答： 10mA6 、触电紧急救护法时，首先应进行什么然后立即进行什么答：触电解救；人工呼吸。
7 、我们厂防止直击雷的保护装置有几种答：避雷针；避雷网；消雷器。
8 、电线接地时，人体距离接地点越近，跨步电压越高，距离越远，跨步电压越低，一般情况下距离接地体多少，跨步电压可看成是零。
A ： 10m 以内 B ： 20m 以外 C ： 30m 以外答： B9 、低压验电笔一般适用于交、直流电压为（） V 以下。
A ： 220B ： 380C ： 500答： C10 、施工现场照明设施的接电应采取的防触电措施为（）。
A ：戴绝缘手套B ：切断电源C ：站在绝缘板上答： B11 、被电击的人能否获救，关键在于（）A ：触电的方式B ：人体电阻的大小C ：触电电压的高低D ：能否尽快脱离电源和施行紧急救护答： D12 、消除管线上的静电主要是做好什么答：接地13 、什么叫安全电压答：在各种不同环境条件下，人体接触到有一定电压的带电体后，其各部分组织（如皮肤、心、脏、呼吸器官和神经系统等）不发生任何损害时，该电压称安全电压。
14 、影响电流对人体伤害程度的主要因素有哪些答：主要因素有：电流的大小，人体电阻，通电时间的长短，电流的频率，电压的高低，电流的途径，人体状况。
15 、运行中的电动机停机后再起动，在热状态下允许热起动多少次在冷状态下允许连续起动多少次答： 1 次； 2~3 次16 、施工用电动机械设备，应采用的保护措施为答：必须采用保护接零，同时还应重复接地。
电力电子技术复习题题型一. 填空题(每空2分，共20分)二. 判断题(5小题，每小题2分，共10分)三. 选择题(5小题，每小题2分，共10分)四. 简答题(3小题，每小题10分，共30分)五. 分析题(15分)电路分析，电压电流波形，整流电路+续流二极管/二象限斩波电路+直流电机负载六. 计算（15分）整流电路电压电流/晶闸管的额定参数计算总成绩: 平时(作业+练习+考勤)15%+实验(考勤+报告)15%+期终70% .复习题一，填空/判断/选择1, 电力电子器件一般工作在_开关_状态。
2, 在通常情况下，电力电子器件功率损耗主要有_通态损耗_，而当器件开关频率较高时，功率损耗主要为开关损耗。
3, 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
4, 肖特基二极管的开关损耗明显低于快恢复二极管的开关损耗。
5, 晶闸管的基本工作特性可概括为门极正向有触发则导通、反向截止。
6, 对同一晶闸管，维持电流I H与擎住电流I L在数值大小上的关系是I L约为I H的2–4倍。
7, 晶闸管断态不重复电压U DRM与转折电压U bo数值大小上的关系是U DRM<U bo。
8, 功率晶体管缓冲保护电路中的二极管要求采用快恢复型二极管，关时间相配合。
9, 在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属GTO,√2U2，续流二极管承受的最大反向电压为_√2U2_（设。
11, 单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为承受的最大正向电压和反向电压分别为√2U2/2和_√2U2_；角移相范围为，单个晶闸管所承受的最大正向电压和反向电压分别为_√2U2_和_√2U2_；带反电动势U Fm等于_√2U2__，晶闸管控制角α的最大移相范围_a<=30°_(U2为相电压有效值)。
13,，当控制角_0_ < α < _90°_时，电路工作在_整流_状态；当控制角_90°_< < _180°_时，电路工作在_逆变_状态。
14, 把直流电变成交流电的电路称为逆变电路，当交流侧有电源时称为_有源电路，当交流侧无电源时称为_无源电路_。
15,负值_。
16,17,降压斩波电路能使电动机工作于第_1_象限，升压斩波电路能使电动机工作于第_2_象限，1和第2象限。
19,20, a 的增大，Uo_降低_，功率因数_降低_。
21,22, 换流方式的种类有_器件换流，电网换流，强迫换流，负载换流_。
23, 电力电子主电路与控制电路之间电气隔离的基本方法有_光隔离，磁隔离_。
24, 电力电子器件过电压保护的主要方法有_RC过电压抑制器，反向阻断式RC电路，雪崩二极管，金属氧化物压敏电阻，硒堆，和转折二极管（BOD）。
25, 电力电子器件过电流保护的主要方法有_快速熔断器，直流快速断路器，过电流继电器_。
二, 简答/分析1, 电力电子器件是如何定义和分类的？同处理信息的电子器件相比，它的特点是什么？答:按照器件能够被控制电路信号所控制的程度，分为以下三类:a,半控型器件,b全控型器件c,不可控器件.。
按照驱动电路加在器件控制端和公共端之间信号的性质，分为两类:电流驱动型,电压驱动型。
按照驱动电路加在器件控制端和公共端之间有效信号的波形，分为两类：脉冲触发型，电平控制型。
按照器件内部电子和空穴两种载流子参与导电的情况分为三类:单极型器件,双极型器件,复合型器件。
2, 使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：使晶闸管导通的条件是晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管的最小电流。
使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下。
3, 降压斩波电路的结构与工作原理;升压斩波电路的结构与工作原理;答：降压斩波电路工作原理、电路图：在一个控制周期中，让V导通一段时间ton，由电源E 向L、R、M供电，在此期间，uo＝E。
然后使V关断一段时间toff，此时电感L通过二极管VD 向R和M 供电，uo＝0。
一个周期内的平均电压。
输出电压小于电源电压，起到降压的作用。
升压斩波电路的基本工作原理：假设电路中电感L 值很大，电容C 值也很大。
当V 处于通态时，电源E 向电感L 充电，充电电流基本恒定为I1，同时电容C 上的电压向负载R 供电，因C 值很大，基本保持输出电压为恒值Uo 。
设V 处于通态的时间为ton ，此阶段电感L 上积蓄的能量为1 on EI t 。
当V 处于断态时E 和L 共同向电容C 充电并向负载R 提供能量。
设V 处于断态的时间为toff ，则在此期间电感L 释放的能量为.4, 交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？ 答：控制方式不同。
前者是在交流电源的每个周期对输出电压波形进行控制。
而后者将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。
交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软起动，也用于异步电动机调速。
在供用电系统中，还常用于对无功功率的连续调节。
此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。
如采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联；同样，低电压大电流直流电源需要很多晶闸管并联。
这都是十分不合理的。
采用交流调压电路在变压器一次侧调压，其电压电流值都不太大也不太小，在变压器二次侧只要用二极管整流就可以了。
这样的电路体积小、成本低、易于设计制造。
交流调功电路常用于电炉温度这样时间常数很大的控制对象。
由于控制对象的时间常数大，没有必要对交流电源的每个周期进行频繁控制。
5, 画出阻感负载单相桥式全控整流电路图并说明说明续流二极管的作用。
6, 用面积等效原理说明如何用一系列等幅不等宽的脉冲来代替正弦半波。
面积等效原理：分别将如图所示的电压窄脉冲加在一阶惯性环节（R-L 电路）上，如图a 所示。
其输出电流i(t)对不同窄脉冲时的响应波形如图b 所示。
从波形可以看出，在i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎完全相同。
脉冲越窄，各i(t)响应波形的差异也越小。
如果周期性地施加上述脉冲，则响应i(t)也是周期性的。
用傅里叶级数分解后将可看出，各i(t)在低频段的特性将非常接近，仅在高频段有所不同。
用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N 等分，看成N 个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化.RLU17, 用SPWM 波形说明PWM 控制的基本原理。
8, 电力电子器件的系统组成如题图9-10所示，试说明其中保护电路的重要意义？9, 电力电子器件缓冲电路的主要作用是什么？试分析图9-14中开通缓冲电路和关断缓冲电路的作用和工作原理。
答:其作用是抑制电力电子器件的内因过电压, du/dt 或者过电流和di/dt,减小器件的开关损耗。
10, 晶闸管的触发电路有哪些要求？答：①触发电路发U 的触发信号应具有足够大的功率，即触发电压和电流必须大于晶闸管的控制极触发电压UGT 、控制极触发电流IGT ，使控制极的工作点在控制极伏安特性的可靠触发区内，但瞬时功率和平均功率都不能超过控制极瞬时功率极限和控制极平均功率线，②不该触发时，触发电路因漏电流产生的漏电压应小于控制极不触发电压UGT 。
③由于晶闸管的导通需要一定的时间，不是一触就通，只有当晶闸管的阳极电流即主回路的电流上升到晶闸管的电流IL 以上时，管子才能导通，所以触发脉冲信号应有足够的宽度，一般为20～50μs ，电感性负载应加入到1ms ，相当于50Hz 正弦波的18。
电角度。
④触发脉冲前沿要陡，特别是串并联使用的晶闸管，要采用强触发措施。
⑤触发脉冲应与主回路同步，且有足够的移相范围。
例如电阻性负载下的三相半波和三相全控桥整流电路，移相范围务别为0。
- 150。
和0。
～120。
，而电感性负载（电流连续）时，皆为0。
～90。
内容涉及实验，要求结合实验实际电路和内容进行解释三，计算题： 作业题的类型2-4, 图中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值 Id1、Id2、Id3 与电流有效值 I1、I2、I3。
π4π4π25π4a)b)c)图1-43解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2mI π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c) I d3=π21⎰2)(πωt d I m =41I m I 3 =⎰202)(21πωπt d I m =21 I m 2-5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48 b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.53-1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0︒和60︒时的负载电流I d ，并画出u d 与i d 波形。
解：α＝0︒时，在电源电压u 2的正半周期晶闸管导通时，负载电感L 储能，在晶闸管开始导通时刻，负载电流为零。
在电源电压u 2的负半周期，负载电感L 释放能量，晶闸管继续导通。
因此，在电源电压u 2的一个周期里，以下方程均成立：t U tiL ωsin 2d d 2d = 考虑到初始条件：当ωt ＝0时i d ＝0可解方程得：)cos 1(22d t L U i ωω-=⎰-=πωωωπ202d )(d )cos 1(221t t LU I=LU ω22=22.51(A)u d 与i d 的波形如下图：当α＝60°时，在u 2正半周期60︒~180︒期间晶闸管导通使电感L 储能，电感L 储藏的能量在u 2负半周期180︒~300︒期间释放，因此在u 2一个周期中60︒~300︒期间以下微分方程成立：t U tiL ωsin 2d d 2d = 考虑初始条件：当ωt ＝60︒时i d ＝0可解方程得：)cos 21(22d t L U i ωω-=其平均值为)(d )cos 21(2213532d t t L U I ωωωπππ-=⎰=L U ω222=11.25(A)此时u d 与i d 的波形如下图：3-3．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
