高速公路防撞护栏专题培训课件

波形护栏学习资料一、什么是波形护栏？波形护栏，是一种公路护栏，为公路防撞而设施，是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构。

波形护栏，主要是为了防止失控车辆冲出道路，一般为镀锌钢板加工而成，根据公路等级不同而采用不同的规格。

护栏防撞原理：1、波形护栏是半刚性护栏的主要形式，他是一种以波纹钢护栏板互相拼接并由立柱支撑的连续构造。

2、它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使时空车辆旋扭方向，回复到正常的行驶轨迹，避免车辆冲出公路，以保护车辆和乘客，降低交通事故造成的损失。

3、波形护栏刚柔并济，具备较强的吸收碰撞能量的功能，更有视线诱导功能，能和道路线型相协调，外形美观，可在小半径弯道上使用，损坏处处理方便更换快捷。

护栏的分类：波形护栏按照防撞的等级可分为S级、A级、B级S级三波4.0厚A级双波4.0厚B级双波3.0厚波形护栏按照颜色可分为蓝色、绿色、银色蓝喷塑绿喷塑镀锌二、产品解析及配件三、产品优势、卖点1、全钢结构坚固耐用采用优质镀锌钢板加工而成，根据公路等级不同而采用不同的规格2、表面处理方式1.热镀锌也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。

是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。

热镀锌工艺流程：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨-热镀锌完工。

热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百四十年的历史了。

然而，热镀锌工业是近三十年来伴随冷轧带钢的飞速发展而得到了大规模发展。

公路波形梁钢护栏90%以上都采用热镀锌工艺处理，防腐防刮，锌层厚，抗氧化时间长防腐防锈效果好。

2.冷镀锌也叫电镀锌，是利用电解设备将管件经过除油、酸洗、后放入成分为锌盐的溶液中，并连接电解设备的负极，在管件的对面放置锌版，连接在电解设备的正极接通电源，利用电流从正极向负极的定向移动就会在管件上沉积一层锌，冷镀管件是先加工后镀锌。

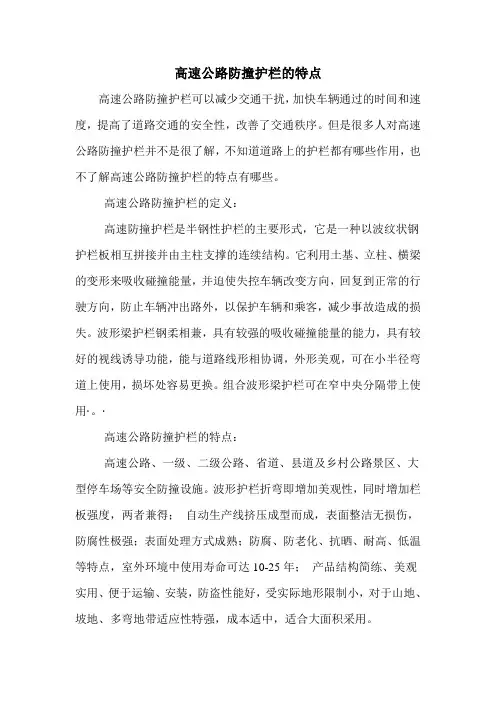

高速公路防撞护栏的特点
高速公路防撞护栏可以减少交通干扰，加快车辆通过的时间和速度，提高了道路交通的安全性，改善了交通秩序。

但是很多人对高速公路防撞护栏并不是很了解，不知道道路上的护栏都有哪些作用，也不了解高速公路防撞护栏的特点有哪些。

高速公路防撞护栏的定义：
高速防撞护栏是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构。

它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，回复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。

波形梁护栏钢柔相兼，具有较强的吸收碰撞能量的能力，具有较好的视线诱导功能，能与道路线形相协调，外形美观，可在小半径弯道上使用，损坏处容易更换。

组合波形梁护栏可在窄中央分隔带上使用·。

·
高速公路防撞护栏的特点：
高速公路、一级、二级公路、省道、县道及乡村公路景区、大型停车场等安全防撞设施。

波形护栏折弯即增加美观性，同时增加栏板强度，两者兼得；自动生产线挤压成型而成，表面整洁无损伤，防腐性极强；表面处理方式成熟；防腐、防老化、抗晒、耐高、低温等特点，室外环境中使用寿命可达10-25年；产品结构简练、美观实用、便于运输、安装，防盗性能好，受实际地形限制小，对于山地、坡地、多弯地带适应性特强，成本适中，适合大面积采用。

以上就是为大家介绍的高速公路防撞护栏的特点，这是道路安全小知识的一种。

道路安全小知识是与我们的切身安全有关的知识。

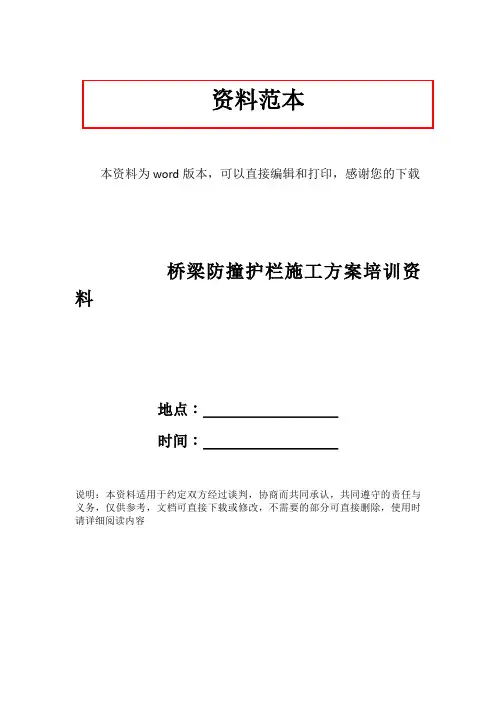

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载桥梁防撞护栏施工方案培训资料地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容目录TOC \o "1-2" \h \u HYPERLINK \l _Toc23371 一、编制依据与原则 PAGEREF _Toc23371 1HYPERLINK \l _Toc10234 1.1 编制依据 PAGEREF _Toc10234 1HYPERLINK \l _Toc13529 1.2 编制原则 PAGEREF _Toc13529 1HYPERLINK \l _Toc29291 二、工程概况 PAGEREF _Toc29291 2HYPERLINK \l _Toc5714 2.1 地形、地貌、地质条件 PAGEREF_Toc5714 2HYPERLINK \l _Toc14643 2.2 气象、水文 PAGEREF _Toc14643 2HYPERLINK \l _Toc30595 2.3 工程简介 PAGEREF _Toc30595 3HYPERLINK \l _Toc4014 2.4 人员准备 PAGEREF _Toc4014 4HYPERLINK \l _Toc13833 2.5机械准备 PAGEREF _Toc13833 5 HYPERLINK \l _Toc32212 2.6 施工便道准备 PAGEREF _Toc32212 5HYPERLINK \l _Toc8072 2.7 场地准备及材料准备 PAGEREF_Toc8072 6HYPERLINK \l _Toc4642 2.8 施工进度计划 PAGEREF _Toc4642 6HYPERLINK \l _Toc10856 三、施工工艺 PAGEREF _Toc10856 6HYPERLINK \l _Toc27593 3.1工艺流程 PAGEREF _Toc27593 6HYPERLINK \l _Toc14776 3.2施工方法 PAGEREF _Toc14776 6 HYPERLINK \l _Toc18341 3.3注意事项 PAGEREF _Toc18341 12 HYPERLINK \l _Toc27877 四、质量控制 PAGEREF _Toc27877 13HYPERLINK \l _Toc11643 4.1质量目标 PAGEREF _Toc11643 13 HYPERLINK \l _Toc16998 4.2质量组织机构 PAGEREF _Toc16998 13HYPERLINK \l _Toc2191 4.3质量保证体系 PAGEREF _Toc219113HYPERLINK \l _Toc19596 4.4质量保证措施 PAGEREF _Toc19596 15HYPERLINK \l _Toc3479 4.5质量检查人员和自检制度 PAGEREF _Toc3479 16HYPERLINK \l _Toc29211 4.6质量通病及防范措施 PAGEREF_Toc29211 17HYPERLINK \l _Toc8595 五、安全保证 PAGEREF _Toc8595 19 HYPERLINK \l _Toc16466 5.1安全目标 PAGEREF _Toc16466 19 HYPERLINK \l _Toc20497 5.2安全保证体系 PAGEREF _Toc20497 19HYPERLINK \l _Toc17036 5.3安全保证措施 PAGEREF _Toc17036 21HYPERLINK \l _Toc5350 六、环境保护及文明施工 PAGEREF_Toc5350 22HYPERLINK \l _Toc13223 6.1 环保施工目标 PAGEREF _Toc13223 22HYPERLINK \l _Toc7272 6.2 环境保护体系 PAGEREF _Toc727222HYPERLINK \l _Toc16330 6.3 环境保护措施 PAGEREF _Toc16330 23HYPERLINK \l _Toc30371 七、文明施工措施 PAGEREF _Toc30371 24HYPERLINK \l _Toc330 7.1 文明目标 PAGEREF _Toc330 24 HYPERLINK \l _Toc23851 7.2文明施工体系框图 PAGEREF_Toc23851 24HYPERLINK \l _Toc31161 7.3 管理措施 PAGEREF _Toc31161 24HYPERLINK \l _Toc26735 7.4 文明施工措施 PAGEREF _Toc26735 25HYPERLINK \l _Toc4193 八、季节性施工保证措施 PAGEREF_Toc4193 26HYPERLINK \l _Toc14524 8.1雨季施工保证措施 PAGEREF_Toc14524 26HYPERLINK \l _Toc10691 8.2夏季高温期的施工措施 PAGEREF_Toc10691 27桥梁防撞护栏施工技术方案一、编制依据与原则1.1 编制依据1、《中华人民共和国环境保护法》；2、《公路工程技术标准》（JTG B01-2014）；3、《公路工程施工安全技术规范》（JTG F90-2015）；4、《公路工程质量检验评定标准》（土建JTGF801-2004）；5、《公路桥涵施工技术规范》（JTG/T F50-2011）；6、《施工现场临时用电安全技术规范》（JGJ 46-2005）；7、《建筑机械使用安全技术规程》（JGJ 33-2012）；8、《重庆市公路工程质量控制强制性要求》（渝交委〔2015〕79号）；9、《重庆市公路水运工程安全生产强制性要求》（渝交委〔2015〕81号）；10、重庆九龙坡至永川高速公路JY1合同段《两阶段施工图设计》；11、《公路工程施工工艺标准》中交一公局；12、《中交第一公路工程局有限公司施工方案管理办法》；13、我部《实施性施工组织设计》；14、我项目对施工现场和周围环境调查掌握的有关资料。
