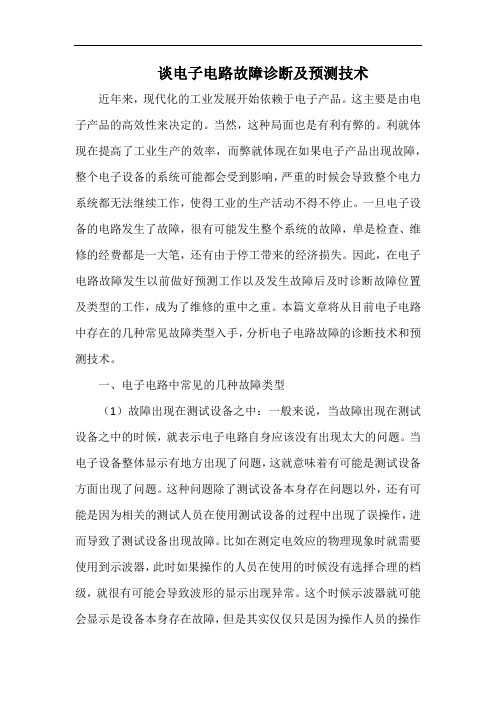

谈电子电路故障诊断及预测技术近年来，现代化的工业发展开始依赖于电子产品。
这主要是由电子产品的高效性来决定的。
当然，这种局面也是有利有弊的。
利就体现在提高了工业生产的效率，而弊就体现在如果电子产品出现故障，整个电子设备的系统可能都会受到影响，严重的时候会导致整个电力系统都无法继续工作，使得工业的生产活动不得不停止。
一旦电子设备的电路发生了故障，很有可能发生整个系统的故障，单是检查、维修的经费都是一大笔，还有由于停工带来的经济损失。
因此，在电子电路故障发生以前做好预测工作以及发生故障后及时诊断故障位置及类型的工作，成为了维修的重中之重。
本篇文章将从目前电子电路中存在的几种常见故障类型入手，分析电子电路故障的诊断技术和预测技术。
一、电子电路中常见的几种故障类型（1）故障出现在测试设备之中：一般来说，当故障出现在测试设备之中的时候，就表示电子电路自身应该没有出现太大的问题。
当电子设备整体显示有地方出现了问题，这就意味着有可能是测试设备方面出现了问题。
这种问题除了测试设备本身存在问题以外，还有可能是因为相关的测试人员在使用测试设备的过程中出现了误操作，进而导致了测试设备出现故障。
比如在测定电效应的物理现象时就需要使用到示波器，此时如果操作的人员在使用的时候没有选择合理的档级，就很有可能会导致波形的显示出现异常。
这个时候示波器就可能会显示是设备本身存在故障，但是其实仅仅只是因为操作人员的操作失误。
（2）元器件的损坏导致故障的发生：从整个电子产品本身来看，电子电路包含的元器件以及线路都是非常多的。
并且这些元器件很多时候都是比较精细的。
如果作为电子电路的重要组成部分的元器件出现了问题，那么整个电子电路也会出现故障。
比如最为常见的几种元器件如电阻、电容以及晶体管等等，这一系列的元器件如果被烧坏的话，那么这些元器件所处的那一块的电子电路的电流输入及输出都会受到很大的影响，或者说直接无法输入输出。
（3）故障是由于人为原因而引起的：电子电路出现故障，有时候还可能是因为操作人员的操作过程存在失误。

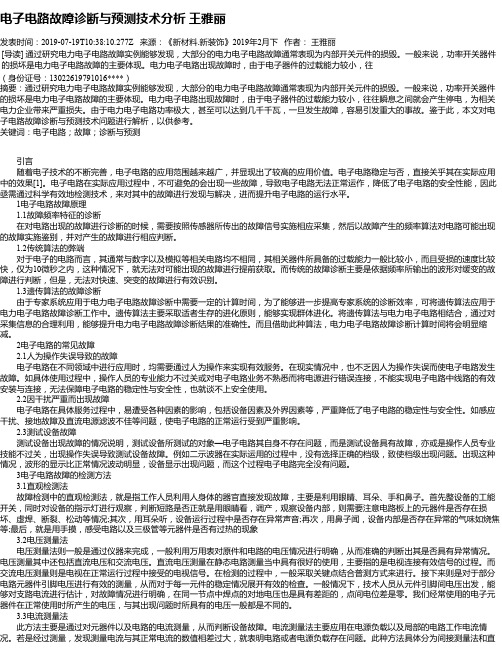

电子电路故障诊断与预测技术分析王雅丽发表时间：2019-07-19T10:38:10.277Z 来源：《新材料.新装饰》2019年2月下作者：王雅丽[导读] 通过研究电力电子电路故障实例能够发现，大部分的电力电子电路故障通常表现为内部开关元件的损毁。
一般来说，功率开关器件的损坏是电力电子电路故障的主要体现。
电力电子电路出现故障时，由于电子器件的过载能力较小，往（身份证号：13022619791016****）摘要：通过研究电力电子电路故障实例能够发现，大部分的电力电子电路故障通常表现为内部开关元件的损毁。
一般来说，功率开关器件的损坏是电力电子电路故障的主要体现。
电力电子电路出现故障时，由于电子器件的过载能力较小，往往瞬息之间就会产生停电，为相关电力企业带来严重损失。
由于电力电子电路功率极大，甚至可以达到几千千瓦，一旦发生故障，容易引发重大的事故。
鉴于此，本文对电子电路故障诊断与预测技术问题进行解析，以供参考。
关键词：电子电路；故障；诊断与预测引言随着电子技术的不断完善，电子电路的应用范围越来越广，并显现出了较高的应用价值。
电子电路稳定与否，直接关乎其在实际应用中的效果[1]。
电子电路在实际应用过程中，不可避免的会出现一些故障，导致电子电路无法正常运作，降低了电子电路的安全性能，因此亟需通过科学有效地检测技术，来对其中的故障进行发现与解决，进而提升电子电路的运行水平。
1电子电路故障原理1.1故障频率特征的诊断在对电路出现的故障进行诊断的时候，需要按照传感器所传出的故障信号实施相应采集，然后以故障产生的频率算法对电路可能出现的故障实施鉴别，并对产生的故障进行相应判断。
1.2传统算法的弊端对于电子的电路而言，其通常与数字以及模拟等相关电路均不相同，其相关器件所具备的过载能力一般比较小，而且受损的速度比较快，仅为10微秒之内，这种情况下，就无法对可能出现的故障进行提前获取。
而传统的故障诊断主要是依据频率所输出的波形对缓变的故障进行判断，但是，无法对快速、突变的故障进行有效识别。
电力电子电路故障诊断及预测方法研究摘要：随着电力电子技术的不断发展，各类电力电子设备已广泛应用于各行各业的领域。
然而，常常出现因电力电子电路故障导致的设备损坏、停机甚至安全事故。
因此，快速准确地诊断电力电子电路故障，并进行预测，具有非常重要的意义。
本文首先介绍了电力电子电路的基本原理及其常见故障形式，然后详细阐述了电力电子电路故障的诊断方法，包括诊断信息的采集和处理、故障特征提取和故障定位等环节。
接着，针对电力电子电路故障的预测需求，本文还介绍了一些常见的预测方法，包括基于统计模型的预测方法和基于机器学习的预测方法，并分析了各自的优缺点。
最后，通过实验验证了所述方法的可行性和准确性。
关键词：电力电子，电路故障，故障诊断，预测方法电力电子电路故障诊断及预测方法研究一、引言电力电子技术已广泛应用于各个领域，例如电力系统、交通运输、军事装备、医疗设备等。
然而，电力电子设备存在着各种故障，例如元器件老化、温度过高、电源电压波动等，这些故障不仅会导致设备损坏和停机，还可能引发严重的安全事故，因此快速准确地诊断故障并进行预测具有重要的意义。
二、电力电子电路故障形式电力电子电路常见的故障形式包括：元器件老化、元器件失效、电源电压波动、短路、开路等。
以上故障均会导致电路的性能降低或完全失效，甚至可能引发火灾或爆炸。
三、电力电子电路故障诊断方法针对电力电子电路故障，常用的诊断方法包括：1. 诊断信息的采集和处理通过对电力电子电路的参数进行实时监测和分析，采集有关故障的信息，并对信息进行处理和分析，提取故障特征。
2. 故障特征提取通过分析采集到的数据，提取出反映故障的特征，例如信号的幅值、频率、相位等。
3. 故障定位通过对故障特征进行分析，确定故障发生的位置，例如故障出现在哪个元器件或哪一段电路。
四、电力电子电路故障预测方法电力电子电路故障预测方法主要包括基于统计模型的预测方法和基于机器学习的预测方法。
1. 基于统计模型的预测方法通过对电力电子电路的历史数据进行分析，建立统计模型，从而预测未来可能出现的故障。
应用技术电子用户随着科技的迅猛发展对电子系统的要求也随之提高，现在对于电子设备与系统来说，最重要的就是逐渐完善其功能，使电子系统的结构逐渐向更大的平台发展，在发展的过程中，发生故障以及失效的概率就日益增加，在分析问题以及解决故障的过程中效率就成了最核心的内容，否则就会因为此产生很大的经济市场的损失，在未来的电子系统中，是否能提高预测故障的技术，决定着我国电子系统的发展道路的平坦与否。
1 电力电子电路故障诊断与预测技术难点电力电子电路有两种特性，即非线性和容差性，这两种说明电路的模拟性，也从一定程度上提高了对故障的检测难度，电力电子电路具有开关方面的特性，这就更加特殊的对其进行健康管理。
当前有很多对电子系统进行故障检测的技术手段，但在解决的过程中还是存在较多问题。
■1.1 失效机理的研究电子系统由若干的电子元件组成，当发生故障的时候，元件失效所占原因比例是最大的，维护人员就会根据元件失效原因采取不同的检修技术，电路的使用时间以及性能好坏程度都可以通过预测技术来判定，电解电容器的失效技术在现阶段的电子电路中应用的很多。
单从元件方面来说，其复杂性很大程度上是和其数量众多有关的，元件所处的环境以及状态不同，物理性能以及工作规律也不同，其性能就很容易发生失效。
所以，研究电力电子电路中存在较大困难的还是元件故障对电路的影响。
■1.2 故障的监测与评估不同电路失效的时候的原因也是有所不同的，没有一个具体评判一个电路是否在健康状态的标准，因为电路具有不同信息，进行故障判断的技术就要根据不同的类型进选择。
因此，电力电子电路故障的检测与评估时，电路的实时状态的判断也具有较大难度。
■1.3 预测的精确度、可靠性和实时性可靠性是电子设备必须具备的一个性能，所以为了保证其性能，就要提高预测时的精确度。
电子设备的故障原因和预测使用的技术都是非常重要的方面，所以及时对电路进行预测是十分必要的，不仅降低电路失效的概率，还能减少在这方面的相应损失，因此，检测的精确度和实时性都是必不可少的。
年第期电路故障的诊断建立在采集并分析传感器传出的故障信号上，通过故障产生的频率算法来判断故障。
为使电子设备与系统达到时代发展的新需求，必须通过电子电路的故障解决与预测，逐渐完善功能结构，保证电路工作效率和使用寿命，是众多行业健康发展的核心工作。
1电子电路故障诊断与预测技术现状分析1.1电子电路故障原理电子电路相比模拟电路和数字电路来说过载能力较小，容易在短时间内受损，这为故障的预测和排查带来了挑战。
传统的故障诊断使用不同频率输出的波形，能够对缓变故障进行有效的判断，但对于发生在10微秒之内的电子电路而言，快速、突变的故障是无法进行有效预测和诊断的。
理论上讲，传统算法的使用对实际应用中故障的诊断产生了较大的干扰，由于电路中电器元件产生故障信号的频率参数随部件的承载能力减弱而相应地降低，就导致了元器件的信号频率参数降低，甚至出现漏检。
1.2元件失效的相关分析电路系统是由大量电器元件组成的，在长期的使用中，元件的失效在电路故障中所占比重较大。
对电子电路的维护，实则是对复杂程度高、数量众多的单个元件的养护工作。
元件的工作环境和状态会对其物理性质和工作机制造成影响，造成元件失灵也是很容易的，所以对原件故障的排查是解决电子电路故障的重要部分。
电子设备非常看重可靠性，可靠性的依据是预测的准确度，即检测的时效性和精确度。
提高这方面的能力也是降低电路失效概率、减少电路故障带来的损失的必要工作。
2电子电路故障诊断技术2.1P H M 技术P H M技术以健康管理和预测为核心工作，包含了对正常性能的评判和比较，也是预测故障研究电路状态波动的依据。
该项技术以特征提取的状态检测、基于数据分析的比值判断与残差判断为主要计算流程，并据此进行状态预测和寿命预测。
P H M技术之所以在实际应用中占据重要地位，在于其应用的数据驱动技术、物理技术、混合技术相结合的技术原理。
使其具有广泛的应用领域，能在多领域的电路故障检测及技术匹配工作中发挥优势。
电力电子设备的故障预测与预防方法探索随着电力电子设备在现代电力系统中的广泛应用，故障预测与预防成为确保系统运行可靠性和安全性的重要任务。
本文将探讨电力电子设备故障预测与预防的方法和技术。
1. 故障预测方法探索1.1 传统方法传统的电力电子设备故障预测方法主要基于统计分析和经验规则。
例如，基于故障历史数据和经验的故障频率分析可以帮助确定设备可能发生故障的概率。
此外，通过监测设备的运行参数和性能指标，如温度、振动和电流等，可以提前发现异常情况，并进行预测。
1.2 机器学习方法近年来，机器学习方法在电力电子设备故障预测中得到了广泛应用。
机器学习模型能够从大量的数据中学习和发现隐藏的规律，进而预测设备故障。
常用的机器学习方法包括支持向量机（SVM）、人工神经网络（ANN）和决策树等。
这些方法基于输入数据的特征，通过对已有数据的分析和学习，建立模型来预测设备故障的可能性。
1.3 深度学习方法深度学习方法是机器学习的高级形式，其核心是人工神经网络的深层结构。
深度学习模型具有更强大的模式识别和自动特征提取能力，能够更精确地预测电力电子设备的故障。
例如，卷积神经网络（CNN）和循环神经网络（RNN）等深度学习模型在图像、信号和序列数据处理方面表现出色，可以应用于故障预测。
2. 故障预防方法探索2.1 定期维护保养定期维护保养是预防电力电子设备故障的基本方法。
通过设定维护保养计划，定期对设备进行检查和维护，如清洁、紧固和润滑等，可以及时发现和修复潜在问题，降低设备故障的发生可能性。
2.2 热管理优化电力电子设备的过热是故障的主要原因之一，因此热管理的优化对于预防故障非常重要。
合理设计和布局散热器、风扇等散热设备，提高散热效率，降低设备温度，可以减少故障发生的风险。
2.3 材料和组件选用合理选择优质的材料和组件也是预防设备故障的一个重要策略。
优质材料和组件具有更高的可靠性和耐受性，能够提高设备的工作效率和稳定性，减少故障的发生概率。
电力电子电路及设备故障问题及诊断方法从现代电力电子电路发展以来，现代故障针对技术也已经发展了几十年，并且发展成为一门新兴学科。
我们需要完成的工作，就是克服这些困难，做到精确、快速的清除电路故障。
1.电力电子电路故障诊断特点知己知彼才能百战不殆，要进行电力电子电路的故障诊断，首要任务是熟悉整个电力电子电路，了解电子电路设备可能出现的所有状况。
在至今为止的电力电子电路使用过程中，所反映的情况来看，最常出现的故障通常表现为功率开关器的损坏，而通常情况下，常常以晶夹匣管作为功率开关器，故障问题部位也常常集中在晶夹匣管。
另一方面，作为新型科学技术，电力电子电路故障的诊断与传统电路的诊断，或多或少存在检测方法等不同程度的差异，就数字电路、模拟电路等常见传统电路来说，诊断方法的差别主要体现在电力电子电路的故障信息出现时间，故障信息仅存在与发生故障到引起短路停电的这一小段时间，这段时间通常不超过十毫秒，如此短暂的信息反馈就要求我们在监测电路时做好及时的检测排查。
2.电力电子电路故障诊断目的电力电子电路作为近现代以来的新型产物，在带来无数便利的同时也会带来一些问题，即当电子电路发生故障之后所引发的一系列不良影响。
往细节方面论述，家庭、个人使用的电子电路设备一旦发生故障，就极为有可能引发电器产品的损坏，家庭电网出现问题，甚至引起家庭火灾。
另一方面，若是大型工业、企业电子电路设备发生故障，就会造成更加大型的危害，例如，对工矿企业来说可能导致停产等危急情况的出现。
另外，一旦交通运输中出现电子电路、电子设备的故障，必然造成交通瘫痪甚至带来更严重的后果。
因此，对电力电子电路故障进行准确的诊断，检查排除故障原因从而解决故障就是一件刻不容缓的工作。
通常我们所说的电路维修有两种方式，一是损坏维修，即在设备发生损坏之后进行检查维修，这样带来的问题就是设备损坏带来的损失无法避免，造成巨大的经济损失。
与其相反的另一种方法则是在设备发生故障之前进行定期检查维护，及时预防故障事故的出现。
电力电子技术中的电力电子系统的故障诊断方法有哪些电力电子技术在现代工业中扮演着至关重要的角色。
然而，电力电子系统中的故障可能会对其性能和安全性造成严重影响。
因此，快速而准确地诊断电力电子系统的故障是至关重要的。
本文将介绍几种常见的电力电子系统的故障诊断方法。
一、传统故障诊断方法1. 视觉诊断：通过观察电力电子系统中潜在故障的物理痕迹，如烧焦、熔化等，来判断故障的位置和原因。
这种方法依赖于专业人员的经验和直觉，可用于一些明显的故障情况，但对于隐蔽故障较为困难。
2. 电气参数测试：通过测量电力电子系统中的电流、电压和功率等参数，与正常工作状态进行对比，以判断是否存在故障。
常用的测试仪器如示波器、万用表等。
然而，该方法无法直接获得故障的具体原因，需进一步的分析和判断。
3. 信号分析：通过分析电力电子系统中的信号波形，如频率、幅值和相位等，来确定故障的性质和位置。
这种方法对于某些特定类型的故障诊断较为有效，但需要专业的信号处理技术和算法支持。
二、故障模式识别方法1. 基于统计学的方法：通过对电力电子系统的工作数据进行统计分析，建立故障模式数据库。
然后，通过与数据库中的模式进行比对，识别并定位故障。
这种方法适用于重复性的故障，但对于新的故障类型无法准确诊断。
2. 人工智能方法：包括神经网络、遗传算法等技术，通过训练模型来实现故障的识别和定位。
这些方法可以通过学习和自适应来适应不同的故障模式，提高诊断准确率。
然而，训练模型需要大量的数据和计算资源，且对算法的设计和参数调优要求较高。
三、无损检测方法1. 红外热像法：通过红外热像仪对电力电子系统进行拍摄，通过观察热分布图来检测故障位置。
这种方法可以非接触地获取故障信息，具有很高的效率和准确性。
2. 超声波检测法：通过对电力电子系统的超声波信号进行分析，来识别故障的声音特征。
这种方法对于电力电子系统内部的隐蔽故障具有很高的灵敏度。
综上所述，电力电子系统的故障诊断可以采用多种方法，传统方法如视觉诊断和电气参数测试可以用于一些明显的故障情况，而故障模式识别和无损检测方法则相对更加准确和高效。
