数控铣、加工中心实操试题(C卷)

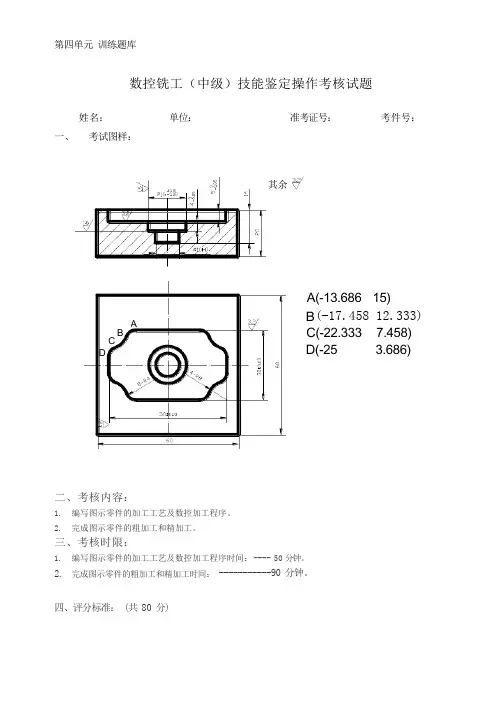

数控铣工（中级）技能鉴定操作考核试题姓名： 单位： 准考证号： 考件号：一、 考试图样：其余A(-13.686 15)B (-17.458 12.333) C(-22.333 7.458) D(-25 3.686)二、考核内容：1. 编写图示零件的加工工艺及数控加工程序。

2. 完成图示零件的粗加工和精加工。

三、考核时限：1. 编写图示零件的加工工艺及数控加工程序时间： ---- 50 分钟。

2. 完成图示零件的粗加工和精加工时间： -----------90 分钟。

四、评分标准： (共 80 分)C B AD序号项目1选择量具2选择刀具3加工工艺4评分标准配分 得分量具选择合理，能使用量具正2 确测量工件刀具选择合理，符合加工要求 2 写出合理的加工工艺过程 5 515考评员签字文明生产5消考试资格总分开始时间： 结束时间： 考试日期：写出走刀路线及建立不写出走刀路线 扣 2 分工件坐标系建立工件坐标系扣 2 分5 程序号 无程序号扣 1 分1 6程序内容 每错一个程序段扣 1 分出现危险程序段扣 5 分 25 7 4-0.05 超差 0.01 扣 1 分 5 8 5-0.05超差 0.01 扣 1 分 5 9 粗糙度 Ra3.2 未达到该等级全扣 510粗糙度 Ra1.6 未达到该等级全扣 5 11 50±0.03 超差 0.01 扣 1 分 5 12 30±0.03 超差 0.01 扣 1 分 10 13 孔φ10H7 超差 0.01 扣 1 分 10 14 孔φ16 超差 0.01 扣 1 分 10 违反操作规程全扣， 严重者取毛坯图技术要求：1.工件材料为铝合金2.未注明粗糙度为 Ra3.2数控铣工（中级）技能鉴定操作考核试题姓名： 单位：准考证号：考件号：一、考试图样：其余A(-11.257 11.655) B(4.599 15.540) C(-9.114 5.540) D(7.448 7.943)二、考核内容：1. 编写图示零件的加工工艺及数控加工程序。

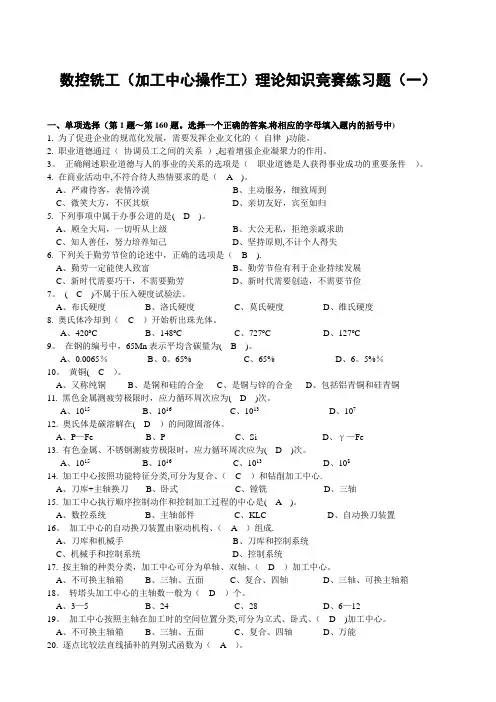

数控铣工（加工中心操作工）理论知识竞赛练习题（一）一、单项选择（第1题～第160题。

选择一个正确的答案,将相应的字母填入题内的括号中)1. 为了促进企业的规范化发展，需要发挥企业文化的（自律)功能。

2. 职业道德通过（协调员工之间的关系）,起着增强企业凝聚力的作用。

3。

正确阐述职业道德与人的事业的关系的选项是（职业道德是人获得事业成功的重要条件）。

4. 在商业活动中,不符合待人热情要求的是（ A )。

A、严肃待客，表情冷漠B、主动服务，细致周到C、微笑大方，不厌其烦D、亲切友好，宾至如归5. 下列事项中属于办事公道的是( D )。

A、顾全大局，一切听从上级B、大公无私，拒绝亲戚求助C、知人善任，努力培养知己D、坚持原则,不计个人得失6. 下列关于勤劳节俭的论述中，正确的选项是（ B ).A、勤劳一定能使人致富B、勤劳节俭有利于企业持续发展C、新时代需要巧干，不需要勤劳D、新时代需要创造，不需要节俭7。

( C )不属于压入硬度试验法。

A、布氏硬度B、洛氏硬度C、莫氏硬度D、维氏硬度8. 奥氏体冷却到（ C ）开始析出珠光体。

A、420o CB、148o CC、727o CD、127o C9。

在钢的编号中，65Mn表示平均含碳量为( B )。

A、0.0065％B、0。

65%C、65%D、6。

5%％10。

黄铜( C ）。

A、又称纯铜B、是铜和硅的合金C、是铜与锌的合金D、包括铝青铜和硅青铜11. 黑色金属测疲劳极限时，应力循环周次应为( D )次。

A、1015B、1016C、1013D、10712. 奥氏体是碳溶解在( D ）的间隙固溶体。

A、P—FeB、PC、SiD、γ—Fe13. 有色金属、不锈钢测疲劳极限时，应力循环周次应为( D )次。

A、1015B、1016C、1013D、10814. 加工中心按照功能特征分类,可分为复合、（ C ）和钻削加工中心.A、刀库+主轴换刀B、卧式C、镗铣D、三轴15. 加工中心执行顺序控制动作和控制加工过程的中心是( A )。

………考………生………答………题………不………准………超………过……此……线数控铣中级技能理论测试试题(C卷)注意事项1.请在试卷的标封处填写您的工作单位、姓名和准考证号2.请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容3.考试时间为120分钟一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共20分，多选错选不得分）1、数控机床由主轴进给镗削内孔时，床身导轨与主轴若不平行，会使加工件的孔出现（）误差。

A）锥度 B）圆柱度 C）圆度2、一般情况，金属切削刀具，硬质合金刀具的前角（）高速钢刀具的前角。

A）大于 B）等于 C）小于3、工艺基准包括工序基准、定位基准、测量基准和（）。

A）装配基准 B）设计基准 C）粗基准4、镗削精度高的孔时，粗镗后，在工件上的切削热达到（）后再进行精镗。

A）热平衡 B）热变形 C）热膨胀5、齿轮材料为45# 钢，表面淬火后，齿面硬度HRC（）。

A ) 20—30 B）30—40 C ) 40—506、刀具材料中，硬质合金YG 类用于加工( )。

A）铸铁 B）铝材 C）钢材7、16Mn 属于（）钢。

A）普通低合金结构钢 B）中碳钢 C）低碳钢8、材料弯曲变形后（）长度增长。

A）外层 B）中性层 C）内层9、修配法一般适用于（）。

A）单件生产 B）成批生产 C）大量生产10、数控加工的批量生产中，当本道工序定位基准与上道工序已加工表面不重合时，就难以保证本道工序将要加工表面与上道工序已加工表面之间的（）。

A）表面质量； B）位置精度； C）形状精度；11、下列指令中（）是准备功能。

A）M02 B）G 91 C）T 010112、在数控铣床上，按刀具中心轨迹编程时，加工零件内轮廓时，将零件内轮廓尺寸（）作为刀具中心编程轨迹。

A）加刀具半径 B）减刀具半径 C）不加不减刀具半径13、为了提高钢的强度、硬度和耐磨性，可以采用（）热处理方法。

数控铣工/加工中心操作工【高级】试题库知识要求试题一、判断题（对画V ，错画X）1 •所有数控机床加工程序的结构均由引导程序、主程序及子程序组成。

（）2•数控装置接到执行的指令信号后，即可直接驱动伺服电动机进行工作。

（）3•点位控制数控机床除了控制点到点的准确位置外，对其点到点之间的运动轨迹也有一定要求。

（）4•数控机床的坐标系规定与普通机床相同，均是由左手笛卡儿坐标系确定。

（）5. G00 G02 G03 G04均为模态指令。

（）6. ISO标准规定了G代码和M代码从00-99共100种。

（）7. 辅助功能指用以指定数控机床中辅助装置的开关动作。

（）8. —个尺寸链一定只能有一个封闭环。

（）9. 数控装置向伺服系统发出的信号为模拟信号。

（）10. 第一台数控机床是二轴联动的数控车床。

（）11. 通俗地讲，对刀就是找机床的坐标系零位。

（）12. 经济型数控机床一般不需要检测反馈装置。

（）13. 数控机床适合加工多品种、小批量的生产。

（）14. 数控系统靠模拟量来控制机床各部件工作。

（）15. 不完全定位与欠定位含义相同。

（）16. 过定位与欠定位不能同时出现。

（）17. 精加工铸铁时，可选用金刚石刀具。

（）18. 被切削材料强度越高，则切削力越大，因而金属切削变形越大。

（）19. 刀具磨损分为初期磨损、正常磨损和急剧磨损三种形式。

（）20. YG类硬质合金中含钻量较高的牌号耐磨性好，硬度较高。

（）21. 铣削用量选择的次序是：铣削速度、每齿进给量、铣削宽度、最后是铣削深度。

（）22. 所谓节点计算就是指计算逼近直线或圆弧段与非圆曲线的交点或切点。

（）23. 粗加工时，限制进给量的是切削力，精加工时，限制进给量的是表面粗糙度。

（）24. 用键槽铣刀和立铣刀加工封闭沟槽时，均需事先钻好落刀孔。

（）25. 高速钢与硬质合金相比，具有硬度较高，红硬性和耐磨性较好等优点。

（）（）转换成机床移动部件的运动26. 指状铣刀是成形铣刀的一种。

中级数控铣工加工中心操作工模拟试题答案附后文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]一、选择题（第1题～第80题，选择一个正确的答案，将相应的字母填入题内的括号中，每题1分，满分80分）1．安全管理可以保证操作者在工作时的安全或提供便于工作的（B ）。

A. 生产场地B. 生产环境C. 生产空间D. 物质收入2．职业道德的实质内容是（ C ）。

A. 改善个人生活 B. 增加社会的财富C. 树立全新的社会主义劳动态度D. 增强竞争意识3．社会主义职业道德的基本规范主要有：爱岗敬业、诚实守信、办事公道、（ C ）、奉献社会。

A. 爱护群众B. 服务领导C. 服务群众D. 尊老爱幼4．企业管理中，5S 最重要的意义是（ D ）。

A. 使工作现场没有多余的物品 B. 使工作环境整洁优美中级数控铣工加工中心操作工模拟试题答案附后【最新资料，WORD 文档，可编辑修改】C. 使工作质量提高D. 使职业素质提升现代企业员工5．（ A ）是企业诚实守信的内在要求。

A. 维护企业荣誉B. 增强职工福利C. 注重经济利益D. 开展员工培训6．确定数控机床坐标轴时，一般应先确定（ C ）。

A.X轴B.Y轴C.Z轴D.C轴7．数控铣床的默认加工平面是（ C ）。

A.YZ平面B.XZ平面C.XY平面D.任意平面8．G00指令与下列的（ A ）指令不是同一组的。

A.G04B.G02C.G01D.G039．开环控制系统用于（ A ）数控机床上。

A. 经济型B. 中、高档C. 精密D. 超精10．判断某种材料的切削加工性能是以是以 =0.637Gpa（ D ）的U60的基准。

A.95钢B.35钢C.25钢D.45钢11．在零件图上，用来确定其它点、线、面位置的基准称（ D ）。

A. 制造基准B. 划线基准C. 定位基准D. 设计基准12．FANUC 0系列数控系统操作面板上显示当前位置的功能键为（D ）。

一、选择题（第1题～第80题，选择一个正确的答案，将相应的字母填入题内的括号中，每题1分，满分80分）1．安全管理可以保证操作者在工作时的安全或提供便于工作的（B ）。

A. 生产场地 B. 生产环境 C. 生产空间D. 物质收入2．职业道德的实质内容是（ C ）。

A. 改善个人生活 B. 增加社会的财富C. 树立全新的社会主义劳动态度D. 增强竞争意识3．社会主义职业道德的基本规范主要有：爱岗敬业、诚实守信、办事公道、（ C ）、奉献社会。

A. 爱护群众B. 服务领导C. 服务群众D. 尊老爱幼4．企业管理中，5S 最重要的意义是（ D ）。

A. 使工作现场没有多余的物品B. 使工作环境整洁优美C. 使工作质量提高D. 使职业素质提升现代企业员工中级数控铣工加工中心操作工模拟试题答案附后【最新资料，WORD 文档，可编辑修改】5．（ A ）是企业诚实守信的内在要求。

A. 维护企业荣誉B. 增强职工福利C. 注重经济利益D. 开展员工培训6．确定数控机床坐标轴时，一般应先确定（ C ）。

A.X轴B.Y轴C.Z轴D.C轴7．数控铣床的默认加工平面是（ C ）。

A.YZ平面B.XZ平面C.XY平面D.任意平面8．G00指令与下列的（ A ）指令不是同一组的。

A.G04B.G02C.G01D.G039．开环控制系统用于（ A ）数控机床上。

A. 经济型B. 中、高档C. 精密D. 超精10．判断某种材料的切削加工性能是以是以? =0.637Gpa（ D ）的U60的基准。

A.95钢B.35钢C.25钢D.45钢11．在零件图上，用来确定其它点、线、面位置的基准称（ D ）。

A. 制造基准B. 划线基准C. 定位基准D. 设计基准12．FANUC 0系列数控系统操作面板上显示当前位置的功能键为（D ）。

A.DGNOS/PARAMB.OFFSETC.PRGRMD.POS13．数控零件加工程序的输入必须在（ A ）工作方式下进行。

数控铣床加工中心操作工中级理论知识试卷含答案职业技能鉴定国家题库中级加工中心操作工理论知识试卷注意事项1、考试时间：120分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、单项选择(第1题～第60题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，共60分。

) 1. 灰铸铁的断口( C )。

A 、呈银白色 B 、呈石墨黑色 C 、呈灰色 D 、呈灰白相间的麻点 2. 纯铜( C )。

A 、又称铍青铜 B 、含有10%的锌 C 、牌号有T1、T2、T3 D 、具有较硬的基体和耐磨的质点 3. ( D )最适宜采用正火。

A 、高碳钢B 、力学性能要求较高的零件C 、形状较为复杂的零件D 、低碳钢 4. 经回火后，不能使工件(B )。

A 、获得适当的硬度 B 、提高内应力 C 、获得满意的综合力学性能 D 、减小脆性 5. 黑色金属测疲劳极限时，应力循环周次应为(D )次。

A 、1015 B 、1016 C 、1013 D 、107 6. 低温回火是指加热温度为(C )。

A 、>370o C B 、400o C —500 o C C 、<250o C D 、150o C —450o C 7. 高温回火是指加热温度为(B )。

A 、>330o C B 、>500o C C 、150o C —450o C D 、<250o C 8. 中温回火后得到的组织为( C )。

A 、回火马氏体 B 、回火托氏体 C 、回火索氏体 D 、贝氏体 9. 提高机床动刚度的有效措施是(A )。

A 、增大阻尼 B 、增大偏斜度 C 、减少偏斜度 D 、减小摩擦10. 端面多齿盘齿数为72，则分度最小单位为(B )度。

A 、17 B 、5C 、11D 、26 11. 加工中心按照主轴在加工时的空间位置分类，可分为立式、卧式、( D )加工中心。

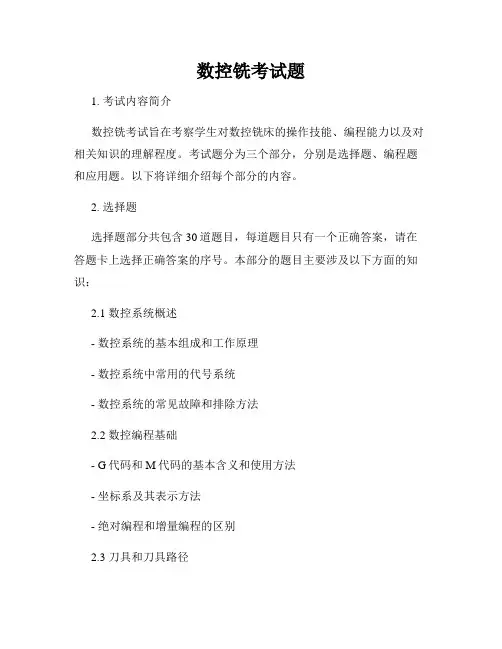

数控铣考试题1. 考试内容简介数控铣考试旨在考察学生对数控铣床的操作技能、编程能力以及对相关知识的理解程度。

考试题分为三个部分，分别是选择题、编程题和应用题。

以下将详细介绍每个部分的内容。

2. 选择题选择题部分共包含30道题目，每道题目只有一个正确答案，请在答题卡上选择正确答案的序号。

本部分的题目主要涉及以下方面的知识：2.1 数控系统概述- 数控系统的基本组成和工作原理- 数控系统中常用的代号系统- 数控系统的常见故障和排除方法2.2 数控编程基础- G代码和M代码的基本含义和使用方法- 坐标系及其表示方法- 绝对编程和增量编程的区别2.3 刀具和刀具路径- 刀具种类和选择- 不同刀具路径的特点和应用场景- 刀具半径补偿的原理和使用方法3. 编程题编程题部分共包含5道题目，请在答题纸上按照要求编写G代码和M代码。

每道题目都有明确的零件图纸和加工要求，请根据要求选择合适的刀具路径和补偿方式进行编程。

编程题的难度逐渐增加，覆盖了以下内容：3.1 G代码和M代码的使用- 常用的G代码和M代码- 各代码的功能和使用场景3.2 简单零件的编程- 针对简单形状的零件进行直线插补和圆弧插补编程- 注意刀具半径补偿和坐标系的选择3.3 复杂零件的编程- 针对复杂形状的零件进行多个刀具的编程- 考察原点的选择和坐标系的变换4. 应用题应用题部分共包含2道题目，旨在考察学生对数控铣床的实际操作和问题解决能力。

每个题目都有详细的工件图纸和工艺要求，请根据要求进行加工操作，并回答相关问题。

4.1 工件加工- 根据提供的工件图纸和工艺要求，选择合适的刀具路径和编程方式进行加工- 注意保证工件的几何尺寸和表面质量要求4.2 故障排除- 在加工过程中，如果出现异常情况或故障，请根据实际情况进行排查和处理- 回答可能出现的问题，并提供解决方案5. 总结数控铣考试题共包含选择题、编程题和应用题三个部分，全面考察学生在数控铣床操作和编程方面的综合能力。

职业技能鉴定国家题库 高级加工中心操作工理论知识试卷 注 意 事 项 1、考试时间：120分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、单项选择(第1题～第60题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，共60分。

) 1. 加工中心按照功能特征分类，可分为复合、( C )和钻削加工中心。

A 、刀库+主轴换刀 B 、卧式 C 、镗铣 D 、三轴 2. 关于加工中心的特点描述不正确的是( C )。

A 、工序集中 B 、减轻了劳动者的劳动强度 C 、工序分散、不集中 D 、有利于生产管理的现代化 3. 加工中心执行顺序控制动作和控制加工过程的中心是( B )。

A 、可编程控制器 B 、数控系统 C 、自动刀库 D 、立柱 4. 加工中心进给系统的驱动方式主要有( B )和液压伺服进给系统。

A 、气压服进给系统 B 、电气伺服进给系统 C 、气动伺服进给系统 D 、液压电气联合式 5. 加工中心的刀具由( B )管理。

A 、软件 B 、PLC C 、硬件 D 、ATC 6. 按主轴的种类分类，加工中心可分为单轴、双轴、( D )加工中心。

A 、不可换主轴箱 B 、三轴、五面 C 、复合、四轴 D 、三轴、可换主轴箱 7. 加工中心按照主轴在加工时的空间位置分类，可分为立式、卧式、(D )加工中心。

A 、不可换主轴箱 B 、三轴、五面 C 、复合、四轴 D 、万能 8. 某系统在工作台处拾取反馈信息，该系统属于( C )。

A 、开环伺服系统 B 、半闭环伺服系统 C 、闭环伺服系统 D 、定环伺服系统 9. 卧式加工中心编程零点在XZ 平面内的投影与工作台回转中心之间X 、Z 向距离应为( D )。

A 、19B 、22C 、3D 、零 10. 毛坯的形状误差对下一工序的影响表现为( A )复映。

第二届数控技能大赛数控铣/加工中心实际操作考试题一、实操考评1．考场设施：数控铣床一台以上，并配齐加工必需的夹具、量具、刀具、机床附件和毛坯材料。

2．加工要求：待加工零件图纸一份（含工艺卡片）；毛坯160x120x30 45# 钢板一块；考试时间控制在4小时以内。

3．考试程序（1）考生需编制填写加工工艺卡片。

自己考虑工序的先后安排、所需的刀具尽量使用考场提供的类型、规格尺寸。

（2）原则上所有加工用程序都由考生手工计算节点编写，如确实不能计算可向老师申请使用计算机绘图求算节点坐标（扣分）。

（2）考生将程序代码输入机床，完成加工前的工艺准备。

（3）考生正确地操作机床并完成加工任务，要求零件形状、尺寸正确，表面基本光洁，不能有明显台阶刀痕。

4．考评人员的评判标准（见实操考试评分表）。

注意事项考试的时间限制为4小时，超过4小时，但已完成粗加工或轮廓外形加工，可酌情给分；如粗、精加工均未完成，该考生成绩为0分；操作期间如发生影响安全的违规操作，该考生成绩为0分。

二、实操考试内容加工下图所示零件，要求自己确定加工顺序、设定加工参数、选调刀具、编制填写数控工艺卡片和手工编写数控程序，输入程序代码、装夹工件和刀具、对刀并操作机床进行切削加工。

实操考试评分表实操考试的目的是测试考生编制加工工艺、设定加工参数、选调刀具、编写程序及操控数控机床等综合技能，填写工艺卡片、编程、装调工件与刀具等辅助时间（不超过100分钟）加上实际加工时间应控制在4小时之内。

准考证号考生姓名：班级：考评教师：注意：（1）考试的时间限制为4小时，超过4小时，但已完成粗加工或轮廓加工，可酌情给分，如粗、精加工均未完成，该考生成绩为0分。

（2）操作期间如发生影响安全的违规操作，该考生成绩为0分。

考评教师签名/日期。

数控铣/加工中心中级考证题库一、判断题（正确的填“√”，错误的填“×”。

每题2分，满分20分）1．对于增量式位置反馈系统来说，没有返回参考点功能的数控机床就不能建立机床坐标系。

（）2．GOO和G01的运行轨迹都一样，只是速度不一样。

（）3．当用G02/G03指令进行圆弧编程时，插补参数I、J、K为圆弧中心到圆弧终点所作矢量分别在X、Y、Z坐标轴方向上的分矢量。

（）4．在轮廓铣削加工中，若采用刀具半径补偿指令编程，刀补的建立与取消建议不要在工件轮廓上进行，这样的程序可防止工件被误切。

（）5．在刀补G41或G42状态下不含有刀补矢量的程序段不能连续有两段。

（）6．采用立铣刀加工内轮廓时，铣刀半径应小于或等于工件内轮廓最小曲率半径。

（）7．孔加工固定循环G81～G89中的Z表示孔的深度参数。

（）8．一般编程时，用不着考虑刀具的补偿值和工件零点偏置值。

（）9．用于加工圆弧的指令G02/G03中的R值，有正负之分。

（）10．从主轴尾部向主轴头部看，主轴顺时针旋转定义为M03。

（）11. 外轮廓铣加工时，刀具的切入与切出点应选在零件轮廓两几何元素的交点处。

（）12. 铣削内轮廓时，刀具应由过度圆方向切入，切出。

（）13. 通俗地讲,对刀就是将刀具刀心点和机床坐标系零点重合到一起。

（）14. 数控机床的机床坐标系和工件坐标系零点相重合。

（）15. 辅助功能M02或M30都表示主程序的结束，程序自动运行至此后，程序运行停止，系统自动复位一次。

( )16.当用G02/G03指令，对被加工零件进行圆弧编程时，圆心坐标I、J、K为圆弧终点到圆弧中心所作矢量分别在X、Y、Z坐标轴方向上的分矢量（矢量方向指向圆心）。

（）17．在轮廓铣削加工中，若采用刀具半径补偿指令编程，刀补的建立与取消应在轮廓上进行，这样的程序才能保证零件的加工精度。

（）18．采用立铣刀加工内轮廓时，铣刀直径应小于或等于工件内轮廓最小曲率半径的2倍。
