《数字逻辑》实验指导书四、实验提示1．74LS73引脚11是GND，引脚4是VCC。
2．D触发器74LS74是上升沿触发，JK触发器74LS73是下降沿触发；3．在测试D触发器和J-K触发器时，注意CLK在按下之前和按下之后对输出Q/Q的影响。
五、实验报告要求1．根据实验内容1～4的结果作出各触发器的功能表；2．根据实验内容5的实验结果画出电路的数字波形图，并分析电路的工作原理。
5实验五计数器一、实验目的1．掌握异步计数器和同步计数器的工作原理；2．掌握集成同步十进制计数器74LSl62的功能和使用方法。
二、实验器件和设备1．双J-K触发器74LS73 2．同步4位BCD计数器74LS162 3．四2输人正与门74LS08 4．TDS-2数字电路实验系统三、实验内容1．图5-1为J-K触发器构成的3位异步二进制计数器。
输出Q2、Q1、Q0分别接LED指示灯，使用单脉冲做为计数时钟，测试计数器的功能，观测计数状态，并记录。
2片 1片 1片 1台图5-1 3位异步二进制计数器2．图5-2为J-K触发器构成的3位同步二进制计数器。
输出Q2、Q1、Q0分别接LED指示灯，使用单脉冲做为计数时钟，测试计数器的功能，观测计数状态，并记录。
图5-2 3位同步二进制计数器3．图5-3为集成4位同步十进制计数器74LSl62的应用图例，RCO、QD、QC、QB、QA分别LED指示灯，使用单脉冲做为计数时钟，测试计数器的功能，观测计数状态，并记录。
四、实验报告要求1．作出实验内容1和2的功能表，并画出在连续计数脉冲下Q2、Q1、Q0的波形图；2．根据实验3的结果画出在连续计数脉冲下RCO、Q2、Q1、Q0的波形图。
图5-3 4位同步十进制计数器6实验六集成计数器的应用一、实验目的1．掌握计数器74LSl62的功能和级连方法； 2．掌握任意模计数器的构成方法。
二、实验说明1．计数器器件是应用较广的器件之一。
它有很多型号，各自完成不同的功能，供不同的需要选用。
![[工学]数字逻辑实验指导书](https://img.taocdn.com/s1/m/b319c6f85022aaea998f0fc8.png)
《数字逻辑实验指导书》实验一组合逻辑电路分析与设计一、实验目的：1、掌握PLD实验箱的结构和使用；2、学习QuartusⅡ软件的基本操作；3、掌握数字电路逻辑功能测试方法；4、掌握实验的基本过程和实验报告的编写。
二、原理说明：组合电路的特点是任何时刻的输出信号仅取决于该时刻的输入信号，而与信号作用前电路的状态无关。
(一)组合电路的分析步骤：（二）组合逻辑电路的设计步骤首先根据给定的实际问题进行逻辑抽象，确定输入、输出变量，并进行状态赋值，再根据给定的因果关系，列出逻辑真值表。
然后用公式法或卡诺图法化简逻辑函数式，以得到最简表达式。
最后根据给定的器件画出逻辑图。
三、实验内容(一)组合逻辑电路分析：1.写出函数式，画出真值表；2.在QuartusⅡ环境下用原理图输入方式画出原理图，并完成波形仿真；3.将电路设计下载到实验箱并进行功能验证，说明其逻辑功能。
（必做）(二)1. 设计一个路灯的控制电路，要求在四个不同的路口都能独立地控制路灯的亮灭。
(用异或门实现)画出真值表，写出函数式，画出实验逻辑电路图。
在Quartus Ⅱ环境下实现设计，完成对波形的仿真，并将设计下载到实验箱并进行功能验证。
（必做）要求：用四个按键开关作为四个输入变量；用一个LED 彩灯（发光二极管）来显示输出的状态，“灯亮”表示输出为“高电平”，“灯灭”表示输出为“低电平”。
2. 设计一个保密锁电路，保密锁上有三个键钮A 、B 、C 。
要求当三个键钮同时按下时，或A 、B 两个同时按下时，或按下A 、B 中的任一键钮时，锁就能被打开；而当不符合上列组合状态时，将使电铃发出报警响声。
试设计此电路，列出真值表，写出函数式，画出最简的实验电路。
(用最少的与非门实现)。
在Quartus Ⅱ环境下实现设计，完成对波形的仿真，并将设计下载到实验箱并进行功能验证。
（选做）(注：取A 、B 、C 三个键钮状态为输入变量，开锁信号和报警信号为输出变量，分别用F 1用F 2表示。

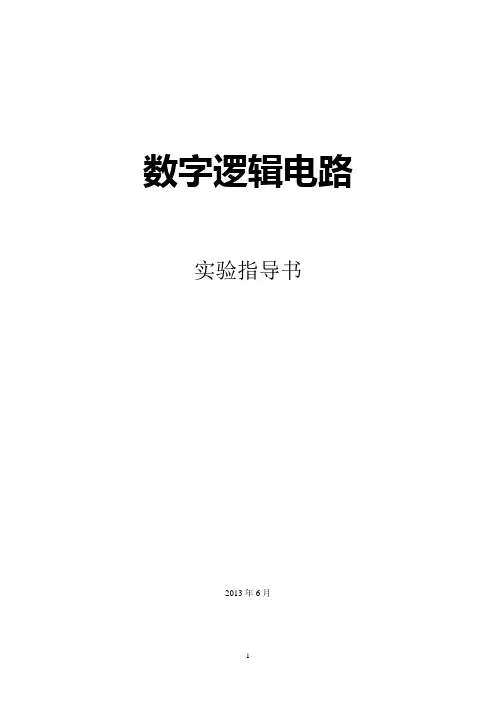

数字逻辑电路实验指导书2013年6月前言数字逻辑电路是计算机科学与技术及相关专业的一门专业基础课，是一门重点课程。
在计算机硬件的各个领域中均会用到数字逻辑的有关知识。
本实验课程的主要目的是使学生通过实验手段掌握各种集成电路及其设计，同时训练学生一定的实验动手能力，也使学生系统科学地受到分析问题和解决问题的训练。
本实验指导书的内容主要包括门电路逻辑功能及测试、组合逻辑电路的分析与设计、译码器、选择器、触发器、计数器、时序逻辑电路的分析与设计等的综合实验。
实验的重点是通过实验认识并验证各种集成芯片工作原理及其相关注意事项；实验的难点也在于用所学知识设计综合性实验。
数字逻辑电路实验作为计算机各专业数字逻辑课程的一个重要环节。
在这一环接中，数字逻辑侧重讨论各种集成芯片，学会设计简单的电路。
因此，它的先修课程是计算机基础、离散数学、大学物理、模拟电子线路等。
本实验指导书以素质教育为目标，力求使学生通过实验加深对基础知识的理解，同时强化实际的动手能力，切实做到理论与实际应用相结合。
本书中所涉及的实验都是以启东市东疆计算机有限公司生产的DJ-SD型数字逻辑实验箱为模板进行讲解，由于编者水平有限，书中难免存在纰漏之处，恳请各位同仁赐教。
实验须知数字逻辑电路实验课程是一门专业基础课，具有很强的实践性，是数字逻辑电路教学中必不可少的环节。
使学生通过实验手段掌握各种集成电路及其设计，同时训练学生一定的实验动手能力，也使学生系统科学地受到分析问题和解决问题的训练，为后续专业课的学习打下坚实的基础。
在实验的过程中需要注意一下两点问题：一、实验要求：1．做好课前的预习准备工作。
为了能够保证实验的顺利进行，且提高实验效率，实验前必须做好充分的预习，仔细阅读将要做的实验内容，复习相关理论知识，明确实验目的和要求，熟悉实验要用到的芯片功能及各引脚的作用，熟悉实验原理、实验步骤和实验注意事项，对思考题、实验的结果和可能出现的问题进行分析和预估，并将相应的预习结果记录下来，以备使用。
目录第1章数字逻辑电路实验基础知识 (1)1.1 实验的基本过程 (1)1.1.1 实验预习 (1)1.1.2 实验数据记录 (1)1.2.3 实验报告 (2)1.2 实验操作规范和常见故障检查方法 (3)1.2.1 实验基本操作规程 (3)1.2.2 电路连接操作 (4)1.2.3 故障检查方法 (5)1.3 常用数字集成芯片的参数与主要性能 (6)1.3.1 集成电路的型号命名法 (6)1.3.2 数字集成电路的分类 (6)1.3.3 数字集成电路特点及使用须知 (9)1.4 数字逻辑电路的测试方法 (11)1.4.1组合逻辑电路的测试 (11)1.4.2时序逻辑电路的测试 (11)第2章数字逻辑实验基本技能 (12)2.1 实验基本目标要求 (12)2.2 实验技能基本要求 (12)2.3 实验内容基本要求 (14)第3章数字逻辑电路基本实验 (16)实验一：EDA软件QuartusII的使用 (16)实验二：实验仪器的使用及元器件测试 (16)实验三：组合电路险象观察与排除 (17)实验四：简单逻辑电路功能分析与变换 (18)实验五：运算器电路分析与设计 (18)实验六：状态监测电路设计 (19)i实验七：符合判别电路设计 (20)实验八：多数表决器设计 (22)实验九：译码器测试实验 (22)实验十：数据选择器测试实验 (24)实验十一：逻辑函数发生器设计 (25)实验十二：二进制码∕BCD码变换器设计 (26)实验十三：格雷码变换器设计 (27)实验十四：BCD码加法器设计 (27)实验十五：触发器功能测试 (28)实验十六：四相时钟分配器设计 (29)实验十七：四位二进制计数器功能测试 (31)实验十八：异步十进制计数器设计 (32)实验十九：集成计数器测试实验 (33)实验二十：集成计数器应用设计 (34)实验二十一：数码显示电路实验 (35)第4章数字逻辑综合设计实验 (37)设计项目一：数字时钟设计 (37)设计项目二：出租车计价器设计 (40)设计项目三：交通灯控制器设计 (50)设计项目四：电子密码锁设计 (55)设计项目五：智力竞赛抢答器设计 (59)其他参考选择题目 (64)ii第1章数字逻辑电路实验基础知识随着科学技术的发展，数字逻辑电路技术在各个科学领域中都得到了广泛的应用。

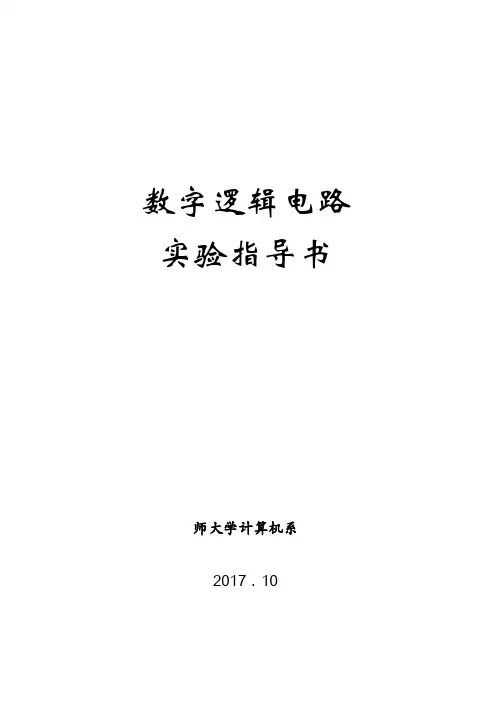

数字逻辑电路实验指导书师大学计算机系2017．10数字逻辑电路实验Digital Logic Circuits Experiments一、实验目的要求：数字逻辑电路实验是计算机科学与技术专业的基础实验，与数字逻辑电路理论课程同步开设（不单独设课），是理论教学的深化和补充，同时又具有较强的实践性，其目的是通过若干实验项目的学习，使学生掌握数字电子技术实验的基本方法和实验技能，培养独立分析问题和解决问题的能力。
二、实验主要容：教学容分为基础型、综合型，设计型和研究型，教学计划分为多个层次，学生根据其专业特点和自己的能力选择实验，1～2人一组。
但每个学生必须选做基础型实验，综合型实验，基础型实验的目的主要是培养学生正确使用常用电子仪器，掌握数字电路的基本测试方法。
按实验课题要求，掌握设计和装接电路，科学地设计实验方法，合理地安排实验步骤的能力。
掌握运用理论知识及实践经验排除故障的能力。
综合型实验的目的就是培养学生初步掌握利用EDA软件的能力，并以可编程器件应用为目的，培养学生对新技术的应用能力。
初步具有撰写规技术文件能力。
设计型实验的目的就是培养学生综合运用已经学过的电子技术基础课程和EDA软件进行电路仿真实验的能力，并设计出一些简单的综合型系统，同时在条件许可的情况下，可开设部分研究型实验，其目的是利用先进的EDA软件进行电路仿真，结合具体的题目，采用软、硬件结合的方式，进行复杂的数字电子系统设计。
数字逻辑电路实验实验1 门电路逻辑功能测试实验预习1 仔细阅读实验指导书，了解实验容和步骤。
2 复习门电路的工作原理及相应逻辑表达式。
3 熟悉所用集成电路的引线位置及各引线用途。
4 熟悉TTL门电路逻辑功能的测试。
5 了解数字逻辑综合实验装置的有关功能和使用方法。
实验目的1 熟悉数字逻辑实验装置的有关功能和使用方法。
2 熟悉双踪示波器的有关功能和使用方法。
3 掌握门电路的逻辑功能，熟悉其外形和外引线排列。
实验一 门电路逻辑功能及测试一．实验目的1．熟悉门电路逻辑功能 2．熟悉数字电路学习机使用方法 二．实验仪器及材料１．DVCC-D2JH 通用数字电路实验箱 2．器件74LS00 二输入端四与非门 1片 74LS08 二输入端四与门 1片 74LS86 二输入端四异或门 1片 74LS32 二输入端四或门 1片2、按附录中引脚图接线，分别验证或门74LS32、与门74LS08、异或门74LS86的逻辑功能3、信号对门的控制作用利用与非门控制输出．用一片74LS00按图接线，Ｓ接任一电平开关，用发光二极管观察Ｓ对输出脉冲的控制作用．四．实验报告1．按各步聚要求填表。
２．回答问题：（１）怎样判断门电路逻辑功能是否正常？（２）与非门一端输入接连续脉冲，其余端什么状态时允许脉冲通过？什么状态时禁止脉冲通过？实验二组合逻辑电路(半加器、全加器及逻辑运算)一、实验目的1、掌握组合逻辑电路的功能测试2、验证半加器和全加器的逻辑功能二、实验器件74LS00 二输入端四与非门1片74LS86 二输入端四异或门1片74LS32 二输入端四或门1片74LS08 二输入端四与门1片三、实验内容１、测试用异或门(74LS86)和与非门组成的半加器的逻辑功能。
根据半加器的逻辑表达式可知，半加器Y是A、B的异或，而进位Z是A、B相与。
故半加器可用一个集成异或门和二个与非门组成如右图（1）在学习机上用异或门和与门接成以上电路。
A、B接电平开关Y、Z接电平显示。
（2）按下表要求改变A、B状态，填表２、测试全加器的逻辑功能。
（1）按右图接线，A 、B 、C 接电平开关，SO 、C 接发光二极管（2）按下表要求改变A 、B 、C 状态，填表四、实验报告 （１）按要求填表（２）分析如何使用适当的门电路实现半加器与全加器的功能实验三 译码器、数据选择器和总线驱动器一、实验目的1、熟悉集成译码器。
2、了解集成译码器应用。
二、实验仪器及材料74LS138 3—8线译码器2片74LS153 双4选1数据选择器1片74LS244 单向三态数据缓冲器1片74LS245 双向三态数据缓冲器1片74LS20 四输入端二与门1片三、实验内容1、译码器功能测试图为3—8线74LS138引脚图。

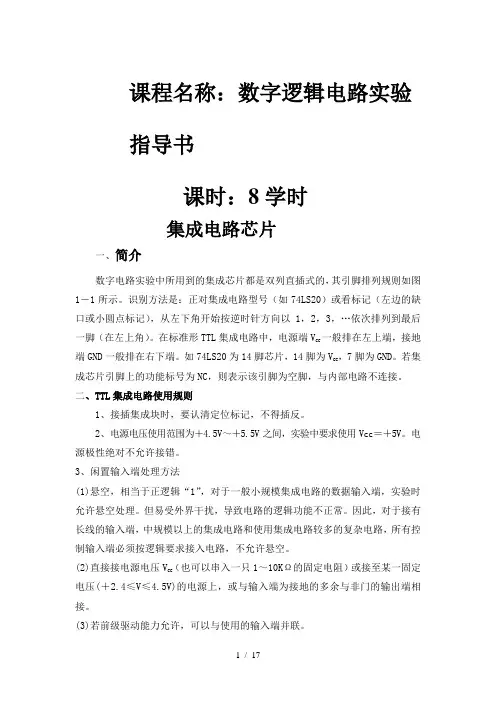

课程名称：数字逻辑电路实验指导书课时：8学时集成电路芯片一、简介数字电路实验中所用到的集成芯片都是双列直插式的，其引脚排列规则如图1－1所示。
识别方法是：正对集成电路型号（如74LS20）或看标记（左边的缺口或小圆点标记），从左下角开始按逆时针方向以1，2，3，…依次排列到最后一般排在左上端，接地一脚（在左上角）。
在标准形TTL集成电路中，电源端VCC，7脚为GND。
若集端GND一般排在右下端。
如74LS20为14脚芯片，14脚为VCC成芯片引脚上的功能标号为NC，则表示该引脚为空脚，与内部电路不连接。
二、TTL集成电路使用规则1、接插集成块时，要认清定位标记，不得插反。
2、电源电压使用范围为＋4.5V～＋5.5V之间，实验中要求使用Vcc＝＋5V。
电源极性绝对不允许接错。
3、闲置输入端处理方法(1)悬空，相当于正逻辑“1”，对于一般小规模集成电路的数据输入端，实验时允许悬空处理。
但易受外界干扰，导致电路的逻辑功能不正常。
因此，对于接有长线的输入端，中规模以上的集成电路和使用集成电路较多的复杂电路，所有控制输入端必须按逻辑要求接入电路，不允许悬空。
（也可以串入一只1～10KΩ的固定电阻）或接至某一固定(2)直接接电源电压VCC电压(＋2.4≤V≤4.5V)的电源上，或与输入端为接地的多余与非门的输出端相接。
(3)若前级驱动能力允许，可以与使用的输入端并联。
4、输入端通过电阻接地，电阻值的大小将直接影响电路所处的状态。
当R ≤680Ω时，输入端相当于逻辑“0”；当R≥4.7KΩ时，输入端相当于逻辑“1”。
对于不同系列的器件，要求的阻值不同。
5、输出端不允许并联使用（集电极开路门(OC)和三态输出门电路(3S)除外）。
否则不仅会使电路逻辑功能混乱，并会导致器件损坏。
6、输出端不允许直接接地或直接接＋5V电源，否则将损坏器件，有时为了使后，一般取R＝3～5.1K 级电路获得较高的输出电平，允许输出端通过电阻R接至VccΩ。
目录实验1: 基本逻辑门电路 (2)EDA设计实验的基本步骤和注意事项 (4)实验2: 译码器及其应用 (10)实验3 触发器、移位寄存器的设计和应用 (15)实验4: 计数器 (18)实验5: 数字系统的设计 (19)实验报告格式和内容 (20)实验1: 基本逻辑门电路一、实验目的1: 掌握各种门电路的逻辑功能及测试方法。
2: 学习用与非门组成其它逻辑门电路。
二、实验用的仪器、仪表TEC —５实验箱 74LS00二输入四与非门 三态门74LS125三、实验原理与非门的逻辑功能是: 当输入端中有一个或一个以上低电平时, 输出端为高电平。
只有当输入端全为高电平时, 输出端才为低电平（即有“0”得“1”, 全“1”出“0”）。
三态输出门是一种特殊的门电路。
它与普通的逻辑门电路不同, 它的输出状态除了高、低电平两种状态（均为低阻状态）外, 还有第三种状态,即高阻态。
处于高阻态时, 电路与负载之间相当于开路。
三态门主要用途之一是实现总线传输。
三态输出门符号与功能表如下（此例以低有效的使能器件为例）。
四、实验内容 1: 测试二输入与非门的逻辑功能与非门的输入端接逻辑开关电平, 输出端接发光二极管。
按表1－2所示测试与非门, 并将测试结果填入表中。
B A F •= 表1－１AB2: 学习用二输入与非门构成其他逻辑电路的方法, 并测试。
与门逻辑功能实现:根据布尔代数的理论, ,所以用2个与非门即可实现与门逻辑功能。
输入A 、B 接逻辑开关, 输出端接发光二极管。
参考表1－１, 设计表格, 并将测试结果填入表中。
或门逻辑功能实现:根据布尔代数的理论, ,所以用3个与非门即可实现或门逻辑功能。
输入A 、B 接逻辑开关, 输出端接发光二极管。
参考表1－1, 设计表格, 并将测试结果填入表中。
异或门逻辑功能实现:根据布尔代数的理论, ,根跟据此异或逻辑表达式经过变换, 逻辑图如下, 请自行验证此逻辑图的正确性, 同时思考如果直接据逻辑表达式画逻辑图, 效果如何, 近而体会变换的作用。
课程名称：数字逻辑电路实验指导书课时：8学时集成电路芯片一、简介数字电路实验中所用到的集成芯片都是双列直插式的，其引脚排列规则如图1－1所示。
识别方法是：正对集成电路型号（如74LS20）或看标记（左边的缺口或小圆点标记），从左下角开始按逆时针方向以1，2，3，…依次排列到最后一脚（在左上角）。
在标准形TTL集成电路中，电源端V一般排在左上端，接地CC，7脚为GND。
若集端GND一般排在右下端。
如74LS20为14脚芯片，14脚为VCC成芯片引脚上的功能标号为NC，则表示该引脚为空脚，与内部电路不连接。
二、TTL集成电路使用规则1、接插集成块时，要认清定位标记，不得插反。
2、电源电压使用范围为＋4.5V～＋5.5V之间，实验中要求使用Vcc＝＋5V。
电源极性绝对不允许接错。
3、闲置输入端处理方法(1) 悬空，相当于正逻辑“1”，对于一般小规模集成电路的数据输入端，实验时允许悬空处理。
但易受外界干扰，导致电路的逻辑功能不正常。
因此，对于接有长线的输入端，中规模以上的集成电路和使用集成电路较多的复杂电路，所有控制输入端必须按逻辑要求接入电路，不允许悬空。
（也可以串入一只1～10KΩ的固定电阻）或接至某一 (2) 直接接电源电压VCC固定电压(＋2.4≤V≤4.5V)的电源上，或与输入端为接地的多余与非门的输出端相接。
(3) 若前级驱动能力允许，可以与使用的输入端并联。
4、输入端通过电阻接地，电阻值的大小将直接影响电路所处的状态。
当R ≤680Ω时，输入端相当于逻辑“0”；当R≥4.7 KΩ时，输入端相当于逻辑“1”。
对于不同系列的器件，要求的阻值不同。
5、输出端不允许并联使用（集电极开路门(OC)和三态输出门电路(3S)除外）。
否则不仅会使电路逻辑功能混乱，并会导致器件损坏。
6、输出端不允许直接接地或直接接＋5V电源，否则将损坏器件，有时为了使后级电路获得较高的输出电平，允许输出端通过电阻R接至V，一般取R＝3～cc5.1 KΩ。
1．实验名称：组合逻辑电路的设计与测试2．课时安排：2课时实验一组合逻辑电路的设计与测试一、实验目的掌握组合逻辑电路的设计与测试方法二、实验原理1、使用中、小规模集成电路来设计组合电路是最常见的逻辑电路。
设计组合电路的一般步骤如图2－1所示。
图2－1 组合逻辑电路设计流程图根据设计任务的要求建立输入、输出变量，并列出真值表。
然后用逻辑代数或卡诺图化简法求出简化的逻辑表达式。
并按实际选用逻辑门的类型修改逻辑表达式。
根据简化后的逻辑表达式，画出逻辑图，用标准器件构成逻辑电路。
最后，用实验来验证设计的正确性。
2、组合逻辑电路设计举例用“与非”门设计一个表决电路。
当四个输入端中有三个或四个为“1”时，输出端才为“1”。
设计步骤：根据题意列出真值表如表2－1所示，再填入卡诺图表2－2中。
由卡诺图得出逻辑表达式，并演化成“与非”的形式Z ＝ABC ＋BCD ＋ACD ＋ABD ＝ABC ACD BCD ABC ⋅⋅⋅根据逻辑表达式画出用“与非门”构成的逻辑电路如图2－2所示。
图2－2 表决电路逻辑图用实验验证逻辑功能在实验装置适当位置选定三个14P 插座，按照集成块定位标记插好集成块CC4012。
按图2－2接线，输入端A 、B 、C 、D 接至逻辑开关输出插口，输出端Z 接逻辑电平显示输入插口，按真值表（自拟）要求，逐次改变输入变量，测量相应的输出值，验证逻辑功能，与表2－1进行比较，验证所设计的逻辑电路是否符合要求。
三、实验设备与器件1、 ＋5V 直流电源2、 逻辑电平开关3、 逻辑电平显示器4、 直流数字电压表3、 CC4011×2（74LS00） CC4012×3（74LS20） CC4030（74LS86）CC4081（74LS08） 74LS54×2(CC4085) CC4001 (74LS02) 四、实验内容1、设计用与非门及用异或门、与门组成的半加器电路。
要求按本文所述的设计步骤进行，直到测试电路逻辑功能符合设计要求为止。
2、设计一个一位全加器，要求用异或门、与门、或门组成。
3、设计一位全加器，要求用与或非门实现。
五、实验预习要求1、 根据实验任务要求设计组合电路，并根据所给的标准器件画出逻辑 图。
2、 如何用最简单的方法验证“与或非”门的逻辑功能是否完好？3、 “与或非”门中，当某一组与端不用时，应作如何处理？ 六、实验报告1、列写实验任务的设计过程，画出设计的电路图。
2、对所设计的电路进行实验测试，记录测试结果。
3、组合电路设计体会。
注：四路2－3－3－2输入与或非门74LS54引脚排列 逻辑图逻辑表达式 J I H G F E D C B A Y ······+++=1．实验名称：译码器及其应用 2．课时安排：2课时实验二 译码器及其应用一、实验目的1、掌握中规模集成译码器的逻辑功能和使用方法2、熟悉数码管的使用二、实验原理译码器是一个多输入、多输出的组合逻辑电路。
它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。
译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。
不同的功能可选用不同种类的译码器。
译码器可分为通用译码器和显示译码器两大类。
前者又分为变量译码器和代码变换译码器。
1、变量译码器（又称二进制译码器），甀以表示输入变量的状态，如2线－4线、3线－8线和4线－16线译码器。
若有n 个输入变量，则有2n 个不同的组合状态，就有2n 个输出端供其使用。
而每一个输出所代表的函数对应于n 个输入变量的最小项。
以3线－8线译码器74LS138为例进行分析，图6－1(a)、(b)分别为其 逻辑图及引脚排列。
其中 A 2 、A 1 、A 0 为地址输入端，0Y ～7Y 为译码输出端，S 1、2S 、3S 为使能端。
表6－1为74LS138功能表当S 1＝1，2S ＋3S ＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。
当S 1＝0，2S ＋3S ＝X 时，或 S 1＝X ，2S ＋3S ＝1时，译码器被禁止，所有输出同时为1。
图3－1 3－8线译码器74LS138逻辑图及引脚排列表3－1二进制译码器实际上也是负脉冲输出的脉冲分配器。
若利用使能端中的一个输入端输入数据信息，器件就成为一个数据分配器(又称多路分配器)，如图3－2所示。
若在S 1输入端输入数据信息，2S ＝3S ＝0，地址码所对应的输出是S 1数据信息的反码；若从2S 端输入数据信息，令S 1＝1、3S ＝0，地址码所对应的输出就是2S 端数据信息的原码。
若数据信息是时钟脉冲，则数据分配器便成为时钟脉冲分配器。
根据输入地址的不同组合译出唯一地址，故可用作地址译码器。
接成多路分配器，可将一个信号源的数据信息传输到不同的地点。
二进制译码器还能方便地实现逻辑函数，如图3－3所示，实现的逻辑函数是Z ＝C B A C B A C B A ++＋ABC图3－2 作数据分配器图3－3 实现逻辑函数利用使能端能方便地将两个 3/8译码器组合成一个4/16译码器，如图3－4所示。
图3－4 用两片74LS138组合成4/16译码器2、数码显示译码器a、七段发光二极管(LED)数码管LED数码管是目前最常用的数字显示器，图3－5(a)、(b)为共阴管和共阳管的电路，(c)为两种不同出线形式的引出脚功能图。
一个LED数码管可用来显示一位0～9十进制数和一个小数点。
小型数码管（0.5寸和0.36寸）每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为2～2.5V，每个发光二极管的点亮电流在5～10mA。
LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器，该译码器不但要完成译码功能，还要有相当的驱动能力。
(a) 共阴连接（“1”电平驱动） (b) 共阳连接（“0”电平驱动）(c) 符号及引脚功能图 3－5 LED数码管b、BCD码七段译码驱动器此类译码器型号有74LS47（共阳），74LS48（共阴），CC4511（共阴）等，本实验系采用CC4511 BCD码锁存／七段译码／驱动器。
驱动共阴极LED数码管。
图3－6为CC4511引脚排列其中引脚排列A、B、C、D —BCD码输入端a、b、c、d、e、f、g—译码输出端，输出“1”有效，用来驱动共阴极LED数码管。
LT—测试输入端，LT＝“0”时，译码输出全为“1”BI—消隐输入端，BI＝“0”时，译码输出全为“0”LE —锁定端，LE＝“1”时译码器处于锁定（保持）状态，译码输出保持在LE＝0时的数值，LE＝0为正常译码。
表3－2为CC4511功能表。
CC4511内接有上拉电阻，故只需在输出端与数码管笔段之间串入限流电阻即可工作。
译码器还有拒伪码功能，当输入码超过1001时，输出全为“0”，数码管熄灭。
在本数字电路实验装置上已完成了译码器CC4511和数码管BS202之间的连接。
实验时，只要接通+5V电源和将十进制数的BCD码接至译码器的相应输入端A、B、C、D即可显示0～9的数字。
四位数码管可接受四组BCD码输入。
CC4511与LED数码管的连接如图3－7所示。
图3－7 CC4511驱动一位LED数码管三、实验设备与器件1、＋5V直流电源2、双踪示波器3、连续脉冲源4、逻辑电平开关5、逻辑电平显示器6、拨码开关组8、译码显示器9、 74LS138×2 CC4511四、实验内容1、数据拨码开关的使用。
将实验装置上的四组拨码开关的输出Ai 、Bi、Ci、Di分别接至4组显示译码／驱动器CC4511的对应输入口，LE、BI、LT接至三个逻辑开关的输出插口，接上+5V显示器的电源，然后按功能表3－2输入的要求揿动四个数码的增减键（“＋”与“－”键）和操作与LE、BI、LT对应的三个逻辑开关，观测拨码盘上的四位数与LED数码管显示的对应数字是否一致，及译码显示是否正常。
2、74LS138译码器逻辑功能测试将译码器使能端S1、2S、3S及地址端A2、A1、A0分别接至逻辑电平开关输出Y⋅⋅⋅依次连接在逻辑电平显示器的八个输入口上，拨动逻辑口，八个输出端07Y电平开关，按表3－1逐项测试74LS138的逻辑功能。
3、用74LS138译码器实现全加器4、用两片74LS138组合成一个4线—16线译码器，并进行实验。
五、实验预习要求1、复习有关译码器的原理。
2、根据实验任务，画出所需的实验线路及记录表格。
六、实验报告1、画出实验线路，把观察到的波形画在坐标纸上，并标上对应的地址码。
