岩芯钻探记录表

号钻孔原始记录
孔口高程m 接班孔深：m 本班进度：m 设计角度：度，倾向：上班岩芯尾号：# 共页第页钻机型号：年月日至时第班交班孔深：m 本班岩芯尾号：
年月日
号灌浆原始记录共页第页
孔口高程m 孔径mm 孔内水位距孔口m 橡塞底距孔口m 灌浆段自m至m段长m
灌浆方法水泥标号输浆管长度m 内径吋回浆管长度m 内径吋压力表距孔口m
记录监理工程师年月日
号压水原始记录共页第页
孔径mm 孔口高程m 孔内水位距孔口m 橡塞底距孔口m 压力表距孔口m 试验段自m至m段长m 试验日期年月日时分至月日时分第班计算段自m至m段长m
时间
P压力（Mpa）Q流量(L/min)
透水率
q=Q/ p L(Ln) 备注
开始终止间隔
间隔
时间注水量（L）
平均注水量(L/min)
h min h min min 压力
表读
数水
柱
压
力
总压
力
记录员监理工程师年月日。

野 外 钻 探 记 录 表 文件编号：CKQB/BG91-2011
机组 ： 机组人员： 机长： 工程主持人： 北京城建勘测设计研究院有限责任公司 年 月 日 共 页 第 页
工程名称
工程地点
勘察编号
钻 孔 移 位
移孔方向
距 离
静 止 水 位
上层滞水 深度： 米，标高： 米
钻孔编号
钻孔类型
钻机型号
开孔日期
米 潜 水 深度： 米，标高： 米
钻孔性质 终孔深度
钻探方法 终孔日期 米 承 压 水 深度： 米，标高： 米 变 层 深 度 (米) 分
层
厚 度
(米) 回次进尺(米) 岩土
名称
岩 土 层 描 述
采
取 率 (%) 岩体质量
RQD 取 样
钎探：N 10
标贯：N 尖锥：N 63.5 钻 具 总 长 机 上 余 尺 钻 孔 直 径 套 管 水位观测
回 次 自 至
进
尺 钻探回次描述
(颜色、风化程度、岩芯状态、最大岩芯长度) 地质鉴定分层描述
序
号 自 至 自 至 击 数 自 至 击 数 直 径 根数 长度 累计 时间 (时:分) 深度 (米)
备 注 此表适用于山区纯基岩地区。

岩芯状态描述：碎块状<2cm ，扁柱状2~5cm ，短柱状5~10cm ，长柱状>20cm ；岩心采取率：进尺岩芯长度之和÷回次进尺×100%；RQD= (回次>10cm 岩芯长度之和)÷回次进尺×100%。

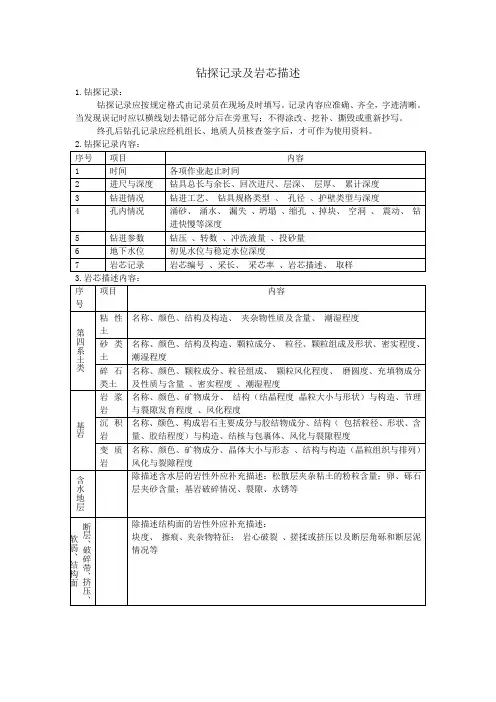

岩芯编录参考资料野外记录要点1)粉质粘土：一般描述颜色，状态，夹含物。

土质结构特征（均质程度或夹层，互层夹薄层）。

状态：流塑、软塑、可塑、硬塑、坚硬。

夹含物：铁锰质斑状黑色结***及浅绿色高岭土成份局部地区夹碎石，砂石颗粒（粒径较小，并夹腐植物）【颜色描述为褐色、暗黄、灰色、黄褐色、】2)粉土：描述颜色，状态（稠度）湿度，夹含物，土层结构。

切面光泽，韧性。

摇振反应。

状态同粉质粘土不可搓条，湿度同粉质粘土。

夹含物：腐蚀物。

摇振反应：取少量粉土搓成小球在手掌中摇晃，如有水溢出表示摇振反应较高，无水则低。

3)残积土：颜色，状态，夹含物。

状态：软塑、可塑、硬塑夹含物一般为夹铁锰质结***，及少量钙质及砂质物。

4)砾石层：颜色可有可无，密度，粒径，砾石的主要矿物，磨园度，级配，硬度。

密度——N63.5<5松散、N63.5在5~10为稍密、N63.5在10~20为中密、N63.5>20为密实。

5)粉砂：颜色，密度，湿度，夹含物。

密度0<N<10松散、10<N<15稍密、15<N<30中密、N>30密实。

湿度：在地下水位以下为饱和。

夹含物质：母片夹腐蚀物质，局部夹碎石。

6)岩石：颜色、采取率、岩石成分、层理特征、（节理），裂隙情况，岩芯完整程度，力学表观程度，钻进漏水或快慢的情况。

颜色：次色加主色，三色以上为杂色。

岩石成分：长石、石英、云母碎屑等。

风化程度：强、中、微、无风化阶段。

RQD?**胁扇⊙倚敬笥?0cm岩芯之和与总进尺商的百分比。

现场可进行填写有效长度LO，然后再计算：100%-90%好，90%-75%￥较好，75%-50%较差，50%-25%差，小于25%很差。

岩石采取率?**胁扇⊙倚境ざ群陀胱芙呱痰陌俜直龋Ｑ也愕牟扇÷室话悴坏陀?0%、破碎岩层一般不低于65%。

7)岩芯完整程度的描述：长柱状L>40cm岩体完整、短长柱状20<L<40、短柱状10<L<20较破碎饼状\扁柱状3<L<10cm破碎、碎裂状\砂状L<3cm很破碎。

网上论坛—钻探及岩芯采取率、岩芯获得率与RQD值岩心采取率对于一般岩石不低于8０％,对于软岩、破碎岩石应不低于65%.我参加得国外项目都要求岩心采取率达到95%以上,要求三管取芯,实际就是双管取芯+岩心外一套衬皮。

钻孔柱状图有关岩心统计指标就是(1)岩心采取率；（2)岩心获得率;(3）ＲＱＤ简单说一下：（1）岩心采取率:钻探取出得完整岩石＋破碎岩石总长度与回次进尺比值。

就是反映钻探质量得指标，显然，与地层岩性破碎程度、钻探技术与质量控制有关。

本来岩石很完整，取出机械破碎得岩心，采取率很低,就是要批评钻探人员得，因为取出得东西失去了反映原位岩石特征得意义。

原则上要求越高越好。

（２）岩心获得率：岩心中可以拼凑成柱状、饼状得岩石长度［破碎但有形，可以拼凑］与总回次进尺得比值。

显然，如果就是枚棱岩或碎裂岩块,没有办法拼凑得。

岩心获得率越高，说明岩石越完整。

就是岩体质量评价得重要指标之一。

（３)ＲQD：就是长度大于1０ｃｍ得岩心累计长度与回次进尺得比值.显然,不能拼凑，要求更高。

RQD就是常用得反映岩体质量得指标，主要表示岩体得完整性,越大越好。

不管就是ＲMR分类、Ｈｏｅｋ— Brown准则都离不开RQD，可见其重要性。

从上面可以瞧出(1)>(2)>(3）,也可以瞧出，钻探质量控制不好,好岩石，您也可能被误导为坏岩石。

一般钻探都要用用清水钻进,岩石里干钻钻头会被烧坏。

那么从钻孔里返回到地面得水,一般都循环利用,由于携带岩粉、岩屑颜色就比较深，至于什么颜色，哈哈！与您钻得地层有关系,如果就是灰岩与大部分浅颜色岩石地区,一般就是灰白色；如果就是红色粘土岩，可想而知,一定就是棕红色得啦！还有很多过渡色，别忘了就是整个孔得岩石岩粉、岩屑颜色得混合!因此,回水颜色一定长呢高度程度上能反映钻孔穿越得地层岩石类别与简单特性。

另外,注意回水量得变化很关键，突然不返水，说明遇到破碎带，可能就是断裂构造、软弱带或就是岩溶洞穴等.回水量突然增大，可能遇到含水层或承压水。

钻探日志填写方法和标准1 钻探日志封面填写1.1 队名填写队名填写机组所在队名.1.2 线段栏填写线段的名称和勘测阶段由地质专业技术人员提供的“钻探任务书”指定。

如：津浦线济泰段定测（如果为单独项目，可只写出项目名称及勘测阶段。

1.3 钻孔号数和工程名填写钻孔号数由地质人员提供，如果一时难以确定，可按一个工程工点从小里程到大里程顺序排列编号，工程名称根据地质人员提供的“钻探任务书”中确定。

工程名称很多，如：特，大中桥、小桥、涵洞、隧道、挡墙，路基，路堑站房等。

1.4 里程位置和坐标填写里程位置是指所测量线路“公里标”的里程，位置是指在线路中心左右的距离，由“钻探任务书”确定，例如：“钻探任务书”中规定的里程是DK168+880没有写左右几米，就是指线路中心，在里程栏填上DK168+880，将左右两字划掉，后面的几米空出不写，例如：“钻探任务书”中规定的里程是DK168+880右3.0米，在里程栏填上DK168+880，并划掉左字保留右字，在m前面填上3.0。

线路的左和右是按线路的前进方向区分的。

在线路中心面向大里程，左手的一边为左侧，右手的一边为右侧。

如因现场具体情况不能按钻探任务书确定的钻孔位置施钻，孔位有少量移动时，应在征求地质技术人员同意后施钻并应填写移动后的具体里程位置，即填写施钻的实际里程位置。

坐标一般由地质人员根据测量人员提供或按平面图计算填写。

1.5设计孔深和实钻深度填写钻孔设计孔深是指“钻探任务书”中要求的钻进深度。

钻孔实钻深度是指钻孔竣工后所钻的深度也就是钻孔实际钻了多少米，即终孔深度。

1.6 孔口标高和钻机类型填写钻孔标高由钻探技术人员填写或协助钻探技术人员现场实地测量填写,若与附近桩子比高时应写清比XX里程高或低多少。

钻机类型是指机组使用钻机的型号，目前我院所用工程钻机有北探生产的XY-100型，闻登生产的GJ-150型和北二齿生产的GY-100型等。

1.7 开工日期和完工日期填写从机具设备搬移到所要钻探的孔位，开始安装钻架时起，就称为此钻孔的开工日期，完工日期指钻孔竣工后，将机具和钻架拆卸的日期，称完工日期。

第本
市矿区ZK
小口径岩芯钻探班报表
开孔日期钻机型号
终孔日期水泵型号
设计孔深动力机
终孔孔深钻塔型号
施工单位
施工机号机长姓名
原始记录须知
1、钻探原始班报表，各班应指定专人填写；
2、记录必须真实反映生产情况；
3、须做到填写及时、准确、详细、清晰、整洁；
4、必须用钢笔在现场填写；
5、机长、地质编录员负责检查与核对各班原始记录，
检查后须在各页签名或盖章；
6、终孔后由机长亲自交探矿技术部门；
7、不得撕毁与图改报表，发现弄虚作假者，应承担
经济或法律责任。

钻探地质技术设计技术要点地质设计单位技术设计单位
地质设计人技术设计人
钻孔位置勘探线号
设计孔深变更孔深
设计倾角设计方位角
队长地质技术负责钻探技术负责
开孔前验收人
岩芯钻探班报表
机长交班班长接班班长记录员。

精心整理地质勘探原始记录表格岩土样品统计单钻孔地质描述记录表NO:GCZFB-A02项目名称＿＿＿＿＿＿＿＿＿＿＿钻孔编号＿＿＿＿＿＿＿X;＿＿＿＿Y;＿＿＿＿高程:＿＿＿＿＿钻孔位置＿＿＿＿＿＿＿＿＿＿＿＿＿开孔日期＿＿＿＿＿＿终孔日期＿＿＿＿＿＿共＿＿页,第＿＿页编录员＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿年＿＿＿月＿＿＿日钻孔工作量统计表项目名称：NO:GCZFB-C01项目名称：NOGCZFB-C4水位观测日期＿＿＿＿＿＿＿＿＿试验日期＿＿＿＿＿＿＿＿观测者＿＿＿＿试验者＿＿＿＿记录者＿＿＿＿检测者＿＿＿＿钻孔地下水位观测记录表NO:GCZFB-B08项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿观测类型＿＿＿＿＿＿＿＿共＿＿页钻孔编号＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿孔口高程＿＿＿＿＿＿＿＿第＿＿页观测者＿＿＿＿＿＿记录者＿＿＿＿＿＿审核＿＿＿＿＿＿观测时间＿＿＿＿＿＿＿＿钻孔动力触探原始记录表NO：GCZFB—B11观测者＿＿＿＿试验者＿＿＿＿记录者＿＿＿＿试验日期＿＿＿＿＿＿＿录员＿＿＿＿岩芯钻探原始班报记录表NO：GCZFB—B06项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿机台编号＿＿＿＿钻机类型＿＿＿＿水泵类型＿＿＿＿时间＿＿＿年＿月＿日（自＿＿时至＿＿时）共＿＿页钻孔编号＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿钻孔性质＿＿＿＿钻塔类型＿＿＿＿立轴/机操作者:＿＿＿＿＿＿＿＿记录者:＿＿＿＿＿＿＿＿日期:＿＿＿＿＿＿年＿＿＿＿月＿＿＿＿日工作时间:自＿＿＿＿＿时至＿＿＿＿＿＿钻孔标准贯入试验现场记录表NO:GCZFB-B13项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿钻孔编号＿＿＿＿＿＿＿＿水位埋深＿＿＿＿＿＿＿＿＿共＿页,第＿页。
