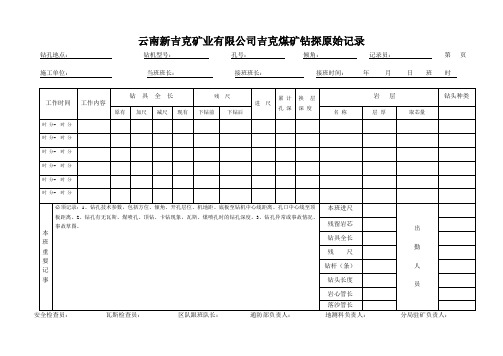

野 外 钻 探 记 录 表 文件编号：CKQB/BG91-2011
机组 ： 机组人员： 机长： 工程主持人： 北京城建勘测设计研究院有限责任公司 年 月 日 共 页 第 页
工程名称
工程地点
勘察编号
钻 孔 移 位
移孔方向
距 离
静 止 水 位
上层滞水 深度： 米，标高： 米
钻孔编号
钻孔类型
钻机型号
开孔日期
米 潜 水 深度： 米，标高： 米
钻孔性质 终孔深度
钻探方法 终孔日期 米 承 压 水 深度： 米，标高： 米 变 层 深 度 (米) 分
层
厚 度
(米) 回次进尺(米) 岩土
名称
岩 土 层 描 述
采
取 率 (%) 岩体质量
RQD 取 样
钎探：N 10
标贯：N 尖锥：N 63.5 钻 具 总 长 机 上 余 尺 钻 孔 直 径 套 管 水位观测
回 次 自 至
进
尺 钻探回次描述
(颜色、风化程度、岩芯状态、最大岩芯长度) 地质鉴定分层描述
序
号 自 至 自 至 击 数 自 至 击 数 直 径 根数 长度 累计 时间 (时:分) 深度 (米)
备 注 此表适用于山区纯基岩地区。
岩芯状态描述：碎块状<2cm ，扁柱状2~5cm ，短柱状5~10cm ，长柱状>20cm ；岩心采取率：进尺岩芯长度之和÷回次进尺×100%；RQD= (回次>10cm 岩芯长度之和)÷回次进尺×100%。

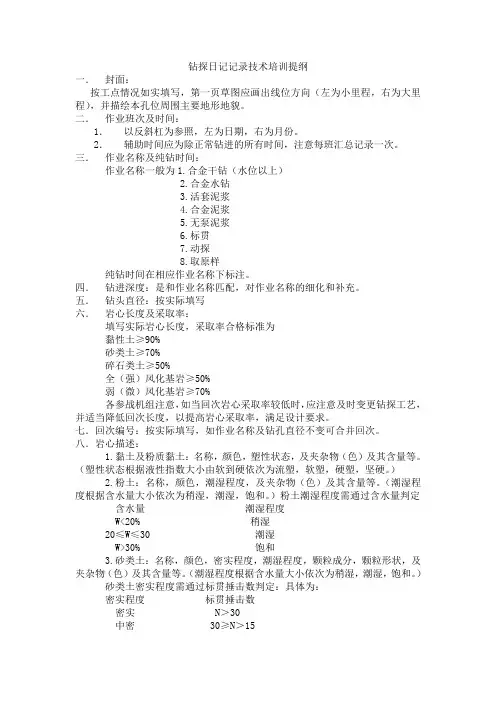

钻探日志填写方法和标准1 钻探日志封面填写1.1 队名填写队名填写机组所在队名.1.2 线段栏填写线段的名称和勘测阶段由地质专业技术人员提供的“钻探任务书”指定。
如：津浦线济泰段定测（如果为单独项目，可只写出项目名称及勘测阶段。
1.3 钻孔号数和工程名填写钻孔号数由地质人员提供，如果一时难以确定，可按一个工程工点从小里程到大里程顺序排列编号，工程名称根据地质人员提供的“钻探任务书”中确定。
工程名称很多，如：特，大中桥、小桥、涵洞、隧道、挡墙，路基，路堑站房等。
1.4 里程位置和坐标填写里程位置是指所测量线路“公里标”的里程，位置是指在线路中心左右的距离，由“钻探任务书”确定，例如：“钻探任务书”中规定的里程是DK168+880没有写左右几米，就是指线路中心，在里程栏填上DK168+880，将左右两字划掉，后面的几米空出不写，例如：“钻探任务书”中规定的里程是DK168+880右3.0米，在里程栏填上DK168+880，并划掉左字保留右字，在m前面填上3.0。
线路的左和右是按线路的前进方向区分的。
在线路中心面向大里程，左手的一边为左侧，右手的一边为右侧。
如因现场具体情况不能按钻探任务书确定的钻孔位置施钻，孔位有少量移动时，应在征求地质技术人员同意后施钻并应填写移动后的具体里程位置，即填写施钻的实际里程位置。
坐标一般由地质人员根据测量人员提供或按平面图计算填写。
1.5设计孔深和实钻深度填写钻孔设计孔深是指“钻探任务书”中要求的钻进深度。
钻孔实钻深度是指钻孔竣工后所钻的深度也就是钻孔实际钻了多少米，即终孔深度。
1.6 孔口标高和钻机类型填写钻孔标高由钻探技术人员填写或协助钻探技术人员现场实地测量填写,若与附近桩子比高时应写清比XX里程高或低多少。
钻机类型是指机组使用钻机的型号，目前我院所用工程钻机有北探生产的XY-100型，闻登生产的GJ-150型和北二齿生产的GY-100型等。
1.7 开工日期和完工日期填写从机具设备搬移到所要钻探的孔位，开始安装钻架时起，就称为此钻孔的开工日期，完工日期指钻孔竣工后，将机具和钻架拆卸的日期，称完工日期。

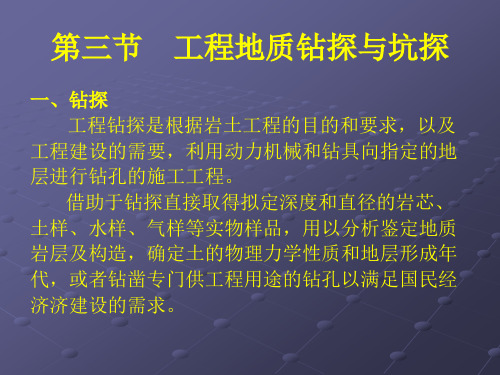

在工程地质勘探中，钻探是广泛使用和最有效的勘探手段之一。
它是利用机械动力设备，使钻具回转或者冲击，在土层中钻进直径小、深度大的圆柱形空间，并能从中取出土样，以查明拟建场地内地基土层的特性，划分土层、确定土层厚度及其分布情况。
将取得的土样进行试验或者直接在钻孔中进行测定，获得各土层的物理力学性质指标。
从而为选定建造场地的位置、确定地基持力层和基础方案提供工程地质资料，作为设计依据。
1、工程地质钻探主要是在覆盖层中，因此孔深较浅，普通都在100m 以内。
孔径依照工程地质勘察的目的而定，其变化范围较大。
2、在钻进的过程中，不仅要查明岩土的种类和性质、岩土的层位和厚度等普通地质及岩土方面的特征，而且还要查明岩土的原状特征，例如岩土的裂隙程度、密实程度、含水情况及风化特点等。
因此，钻进过程中要连续地或者间隔地用取土器采取原状样品。
3、孔内要进行各种实验工作，试验工作所占的时间也比较多，往往比钻进的时间还要长。
4、钻进条件变化大，勘察对象分散。
钻孔首先要破碎岩土。
钻进效率的高低取决于岩土的性质、各种不同类型的切削材料和钻头。
破碎岩土按作用力的不同可以分为冲击法、回转法和两者的综合。
(1) 冲击法破碎岩土。
该方法是利用楔形冲击钻头，提升到一定高度后自由落下，对孔底进行冲击，如此反复进行即可加深钻孔。
利用此方法可使孔底岩土全部破碎，故称此方法为全断面钻进。
(2) 回转法破碎岩土。
这种方法是根据岩土的性质不同选用不同的破碎材料将它镶嵌、烧焊在钻头上或者投放到孔内钻头的底部，借助轴向压力和回转的作用，破碎孔底岩土。
这种方法可使孔底岩石全部破碎，也可只破碎孔底环状部份岩土，中间保留岩芯，后者称为环状钻进或者取芯钻进。
(3) 冲击回转方法。
这种方法是利用冲击器产生较高频率的冲击作用，在回转作用配合下破碎岩土。
在破碎岩土工程中，为了获得地质资料和继续加深钻孔，必须及时取出岩芯，排除岩土碎屑。
取出岩芯和岩土碎屑的方法有以下两种。

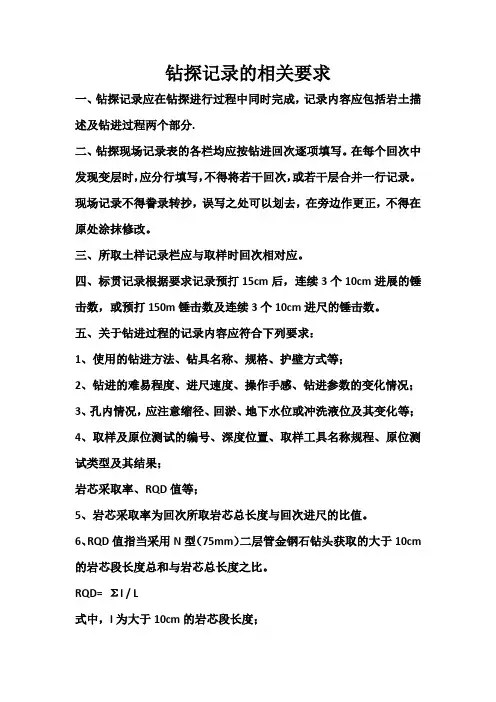

钻探记录的相关要求一、钻探记录应在钻探进行过程中同时完成，记录内容应包括岩土描述及钻进过程两个部分.二、钻探现场记录表的各栏均应按钻进回次逐项填写。
在每个回次中发现变层时，应分行填写，不得将若干回次，或若干层合并一行记录。
现场记录不得誊录转抄，误写之处可以划去，在旁边作更正，不得在原处涂抹修改。
三、所取土样记录栏应与取样时回次相对应。
四、标贯记录根据要求记录预打15cm后，连续3个10cm进展的锤击数，或预打150m锤击数及连续3个10cm进尺的锤击数。
五、关于钻进过程的记录内容应符合下列要求：1、使用的钻进方法、钻具名称、规格、护壁方式等；2、钻进的难易程度、进尺速度、操作手感、钻进参数的变化情况；3、孔内情况，应注意缩径、回淤、地下水位或冲洗液位及其变化等；4、取样及原位测试的编号、深度位置、取样工具名称规程、原位测试类型及其结果；岩芯采取率、RQD值等；5、岩芯采取率为回次所取岩芯总长度与回次进尺的比值。
6、RQD值指当采用N型（75mm）二层管金钢石钻头获取的大于10cm 的岩芯段长度总和与岩芯总长度之比。
RQD= Σl / L式中，l为大于10cm的岩芯段长度；L为岩芯总长度。
其余异常情况四、钻探成果均应有钻探机（班）长、记录员及钻探队负责人签名。
第九章地下水一、地下水的测量规定：1、遇地下水时应量测水位。
2、稳定水位应在初见水位后经一定的稳定时间后量测。
3、对多层含水层的水位量测，应采取止水措施，将被测含水层与其它含水层隔开。
二、初见水位和稳定水位可在钻孔、探井或测压管内量测，稳定水位的间隔时间按地层的渗透性确定，对砂土和碎石土不得少于0.5小时，对粉土和粘性土不得少于8小时，并在勘察结束后统一量测稳定水位。
量测读数至厘米，精度不得低于±2cm。
钻探班报表记录内容要求1.钻探班组应从进场时刻起便开始记录班报表，包括进场时间；查看并确认钻孔位置；场地是否存在危险源，如高压电线、火源等；检查周围是否存在地下埋设物，如管道、光缆等。
2.接受现场技术员的技术交底及安全教育，并将经过详细记录在班报表上，包括时间，人物，地点等。
3.详细记录钻机安装与调试的各个过程，包括在此过程中出现的问题及解决措施。
4.详细记录材料的准备过程，包括钻具的口径，岩心管长度，扩孔器的口径，钻杆规格及长度，开孔前应自行丈量每根钻杆及岩芯管长度，并清楚详细地记录在班报表上。
5.接到开孔通知，并将通知的过程详细记录在报表上（例如：13：30一切准备就绪，并经监理工程师确认后同意开工，监理工程师下达开工令，于14:00开孔钻探）6.详细并真实记录正常钻探过程中的各个环节，特别注意记录钻探中出现的问题，如设备维修、漏水、卡钻、掉块、涌水、塌孔等，分析产生原因及解决措施。
7.终孔时应校正终孔孔深，如实详细记录在班报表上，然后进行电子测井，并记录测井时间，测井过程等，本次测井采用的仪器为（JGS-1B智能工程测井系统）。
8.详细记录扩孔时间、扩孔口径、扩孔深度（最终校核扩孔深度），以及在扩孔过程中所出现的问题及解决方法等。
9.下管成井：应丈量每根井管的长度，如实记录在班报表上；记录井管的材质（PVC-U），壁厚（9.6mm）；记录滤网使用的型号（304不锈钢40目钢丝网），如下滤管的位置为粉细砂，滤网型号应为（304不锈钢60目钢丝网）。
10.详细记录填砾止水的过程，包括填砾的材料规格、方量及填砾的位置，止水使用的材料及采用方法等。
11.详细记录洗井的全过程，洗井的方式：活塞洗井、空压机洗井、抽水洗井。
如采用空压机洗井，应填写空压机设备的型号。
洗井结束后应进行探渣检测，记录检测过程及结果。
12.抽水过程应记录每个落程开始及结束时间；水泵的型号，水泵下入井内孔深位置；观测水位、水温、气温所采用的仪器型号。
