苹果iPhone 5在首批9个国家和地区上市，其中包括：美国、加拿大、英国、法国、德国、澳大利亚、日本、中国香港、新加坡。
就在各大手机类媒体奔赴首发上市现场的同时，已经对iPhone 5进行了详细的拆解。
下面，我们来具体看一下。
一，拆解前先重复一遍iPhone 5的规格：- 4英寸Retina屏幕，分辨率为1136x640- 搭载苹果A6芯片- 800万像素iSight摄像头- 8-pin Lightning底座接口- 支持4G LTE网络- 运行iOS 6系统二，iPhone 5的外观改变了许多，最明显的是底部，底座接口变小了，耳机孔放在了底部，扬声器设计也改变了。
三，好消息是，iPhone 5依然用与iPhone 4和4S相同的螺丝钉。
一体成型的铝制背壳让人想起iPhone 3GS，iPhone 5的四个角保留了iPhone 4的设计。
四，什么？！要动用吸盘？要知道，从3GS的拆解开始就不需要用吸盘了。
iPhone 5采用了一体式后盖的设计，拆解需要从屏幕下手，用吸盘将其拔起，与iPhone 3GS 相同，而不是像iPhone 4/4S一样先向上推后盖。
因为iPhone 5的拆卸是从前面开始，所以更换屏幕玻璃会比较容易些。
iPhone 4S拆屏幕要经过38个步骤，iPhone 5可能是史上最容易维修的iPhone了。
五，屏幕连接器用好几枚螺丝钉紧紧固定到主板。
拧开螺丝钉，用挑线器就能很轻松地将屏幕连接器挑拨开。
屏幕如此轻松就能拆出来，再一次想起3GS的拆解。
六，拆完屏幕后，内部结构赫然映入眼帘。
七，照例，我们先拆电池，切断零件与电池的连接。
这也是拆解电子设备的常识。
将3枚Phillips 螺丝钉拧开，移开一块金属托架，即可将电池连接器从主板断开。
八，我们用扁平的撬刀将电池撬出来，电池用了粘合剂来固定，典型的苹果作风。
iPhone 5 的电池也做了改进，电压更高，电池容量更大，我们来做个对比：- iPhone 5电池：3.8V - 5.45Wh - 1440mAh 3G通话8小时，待机225小时- iPhone 4S电池：3.7V - 5.3Wh - 1432mAh 3G通话8小时，待机200小时- Galaxy SIII电池：3.8V - 7.98Wh - 2100mAh 3G通话11小时40分，待机790小时九，iPhone 5内部有各种金属跟金属之间的接触，我们图中看到的这块连接器，是用来连接前置摄像头的金属框架和后置摄像头的金属框架。
今天早上去澳大利亚抢购iPhone 5不光有苹果联合创始人沃兹，国外著名的拆解团队iFixit也去了，一起来看看他们刚刚为我们带来的新iPhone的完全拆解报告吧。
iPhone 5屏幕提升至4寸(分辨率1136x640像素、326ppi)，所以它的外形也发生了细小的变化，当然苹果还为它更换上了体积更小的Dock底座和新的孔状扬声器(3.5mm耳机口移至底部)。
与此同时，iPhone 5还搭载了A6处理器，内置的是800万像素iSight背照式摄像头(集成红外滤镜，五片镜头，最大f/2.4光圈)，并且支持LTE 4G网络。
iPhone 5拆解评测完全探秘内部结构想要完全取出iPhone 5的屏幕你还需要Spudger将固定在主板上的螺丝给卸掉，完成这些之后该机的内部结构就清晰可见了，经过拆解比对后发现，iPhone 5的电池为3.8V/5.45Wh，容量是1434mAh，可以支持225小时待机或连续8小时的3G通话，而iPhone 4S电池容量为1432mAh(3.7V/5.3Wh)，同样支持连续8小时的3G通话，只是待机时间仅为200小时(Galaxy SIII电池：3.8V/7.98Wh - 2100mAh 3G通话11小时40分，待机790小时)。
开始拆解iPhone 5前你还需要Spudger撬棒、吸盘、标准十字螺丝刀、Pentalobe螺丝刀工具。
由于用到了Pentalobe螺丝刀，这也间接的告诉了我们其实iPhone 5的螺丝与iPhone 4和4S相同，由于拆解该机的过程需要由于用到了Pentalobe螺丝刀，这也间接的告诉了我们其实iPhone 5的螺丝与iPhone 4和4S相同，由于拆解该机的过程需要从前到后，所以想要掀开它的前置面板就必须要用吸盘。
iFixit表示称，拆开iPhone 4S的屏幕需要38个步骤，而iPhone 5则根本不需要这么多，而它将是有史以来最好修/好拆的iPhone了。
iphone5与iphone5s的区别有哪些？一、iphone5与iphone5s的区别苹果在发布了新一代 iPhone5s 机器，它的`外观与上一代 iPhone5 一样，区别不太大。
对于苹果手机不熟悉的朋友来说，可能不太清楚从那些方面去判断它们。
这里简单介绍几个在外观上容易区分它们的方法。
苹果手机主屏Home键这是个人觉得苹果5和苹果5s在外观上最为显明的区别之一，因为苹果5s 的主屏Home键带有指纹识别功能，在按键上有一个不锈钢监测环。
这个不锈钢监测环主要是用于检测用户手指触摸并开启指纹识别功能的，也正因为它的特别成为了苹果5s的标志性区别之一。
对于苹果5的主屏Home按键和原来的 iPhone4，4s一样，对比上下二图就可以很容易地发现它们之间的不同之处了。
END背部闪光灯除了主屏Home按键以外，接下来还可以从苹果手机背面的 LED 闪光灯上区分。
苹果5s的后置为双 LED 闪光，可以有效提升在夜间拍照的效果。
苹果5的话后置只有一个闪光灯，这也是可以作为苹果5s和5的区别性标志。
END总结苹果5和苹果5s在外观上的区别主要就是从主屏Home按键和背部的 LED 闪光灯来判别，当然苹果5s有土豪金，但别忘了苹果5s可以贴一个土豪金贴膜就变样了。
所以大家从上面的二个方面对它们进行识别。
二、iphone5与iphone5s的外观区别iphone5s是苹果公司最新推出的一款苹果手机，预计9月20在中国大陆上市，那么新发布的iphone5s有岩石灰、金色以及银色三种颜色，机身由铝合金材质打造，售价为5288元。
那么iphone5s相对于之前的iphone5有什么区别了，在系统和功能上又有什么改进之处呢?iphone5siphone5iphone5s和iphone5的区别价格区别：iphone5s：16GB版5288元人民币，32GB要6088元人民币，64GB则高达6888元。
iphone5：16GB版4888元人民币，32GB要5300元人民币，64GB则高达6200元iphone5s和iphone5的区别外观颜色区别：iphone5s：深空灰色以及银色版本(去掉了之前的黑色版)，增加了金色版本。
iphone5拆机详细图解刚从澳大利亚购买到还透着新鲜劲的iPhone 5，iFixit就马不停蹄地给我们带来详尽拆解图文直播。
一，拆解前先重复一遍iPhone 5的规格：- 4英寸 Retina屏幕，分辨率为1136x640- 搭载苹果A6芯片- 800万像素iSight摄像头- 8-pin Lightning底座接口- 支持4G LTE网络- 运行iOS 6系统二，iPhone 5的外观改变了许多，最明显的是底部，底座接口变小了，耳机孔放在了底部，扬声器设计也改变了。
三，好消息是，iPhone 5依然用与iPhone 4和4S相同的螺丝钉。
一体成型的铝制背壳让人想起iPhone 3GS，iPhone 5的四个角保留了iPhone 4的设计。
四，什么?!要动用吸盘?要知道，从3GS的拆解开始就不需要用吸盘了。
因为iPhone 5的拆卸是从前面往背面拆，所以更换屏幕玻璃会比较容易些。
iPhone 4S 拆屏幕要经过38个步骤，iPhone 5可能是史上最容易维修的iPhone了。
五，屏幕连接器用好几枚螺丝钉紧紧固定到主板。
拧开螺丝钉，用挑线器就能很轻松地将屏幕连接器挑拨开。
屏幕如此轻松就能拆出来，再一次想起3GS的拆解。
六，拆完屏幕后，内部结构赫然映入眼帘。
七，照例，我们先拆电池，切断零件与电池的连接。
这也是拆解电子设备的常识。
八，我们用扁平的撬刀将电池撬出来，电池用了粘合剂来固定，典型的苹果作风。
iPhone 5 的电池也做了改进，电压更高，电池容量更大，我们来做个对比：- iPhone 5电池：3.8V - 5.45Wh - 1440mAh 3G通话8小时，待机225小时- iPhone 4S电池：3.7V - 5.3Wh - 1432mAh 3G通话8小时，待机200小时- Galaxy SIII电池：3.8V - 7.98Wh - 2100mAh 3G通话11小时40分，待机790小时九，iPhone 5内部有各种金属跟金属之间的接触，我们图中看到的这块连接器，是用来连接前置摄像头的金属框架和后置摄像头的金属框架。

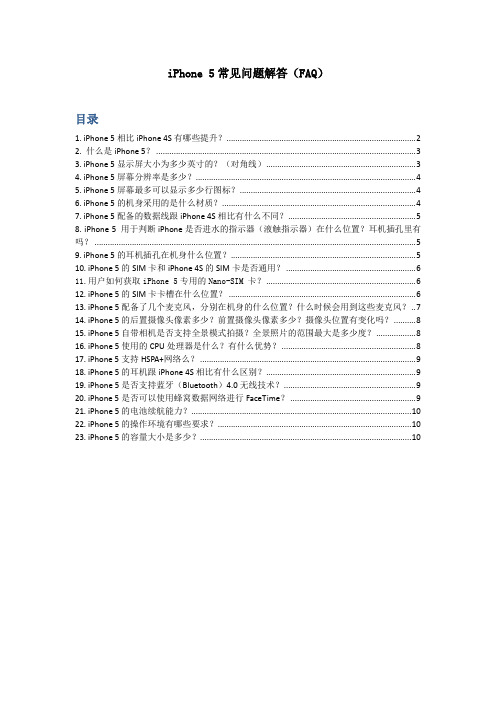

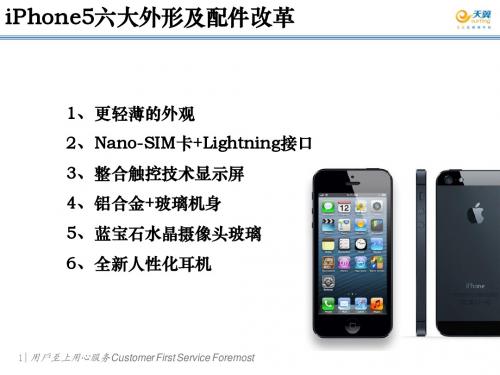

iPhone 5常见问题解答（FAQ）目录1. iPhone 5相比iPhone 4S有哪些提升？ (2)2. 什么是iPhone 5？ (3)3. iPhone 5显示屏大小为多少英寸的？（对角线） (3)4. iPhone 5屏幕分辨率是多少？ (4)5. iPhone 5屏幕最多可以显示多少行图标？ (4)6. iPhone 5的机身采用的是什么材质？ (4)7. iPhone 5配备的数据线跟iPhone 4S相比有什么不同？ (5)8. iPhone 5 用于判断iPhone是否进水的指示器（液触指示器）在什么位置？耳机插孔里有吗？ (5)9. iPhone 5的耳机插孔在机身什么位置？ (5)10. iPhone 5的SIM卡和iPhone 4S的SIM卡是否通用？ (6)11.用户如何获取iPhone 5专用的Nano-SIM 卡？ (6)12. iPhone 5的SIM卡卡槽在什么位置？ (6)13. iPhone 5配备了几个麦克风，分别在机身的什么位置？什么时候会用到这些麦克风？ .. 714. iPhone 5的后置摄像头像素多少？前置摄像头像素多少？摄像头位置有变化吗？ (8)15. iPhone 5自带相机是否支持全景模式拍摄？全景照片的范围最大是多少度？ (8)16. iPhone 5使用的CPU处理器是什么？有什么优势？ (8)17. iPhone 5支持HSPA+网络么？ (9)18. iPhone 5的耳机跟iPhone 4S相比有什么区别？ (9)19. iPhone 5是否支持蓝牙（Bluetooth）4.0无线技术？ (9)20. iPhone 5是否可以使用蜂窝数据网络进行FaceTime？ (9)21. iPhone 5的电池续航能力？ (10)22. iPhone 5的操作环境有哪些要求？ (10)23. iPhone 5的容量大小是多少？ (10)1. iPhone 5相比iPhone 4S有哪些提升？答：①全新设计，更薄，更轻，更快，更好的iPhoneiPhone 5 薄至 7.6 毫米，轻达 112 克。
