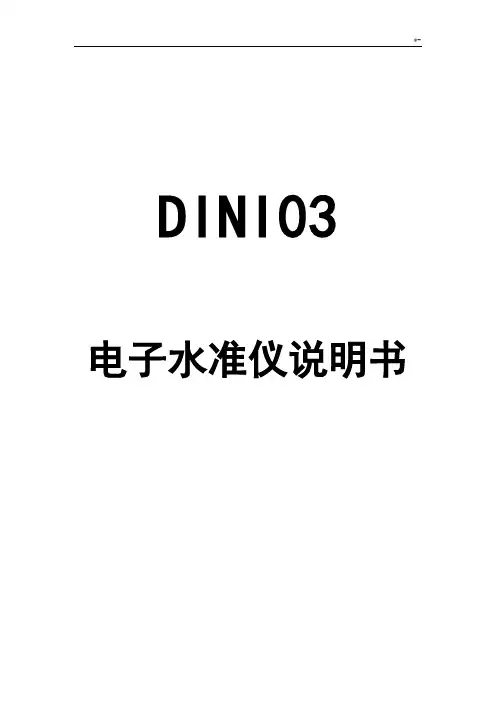

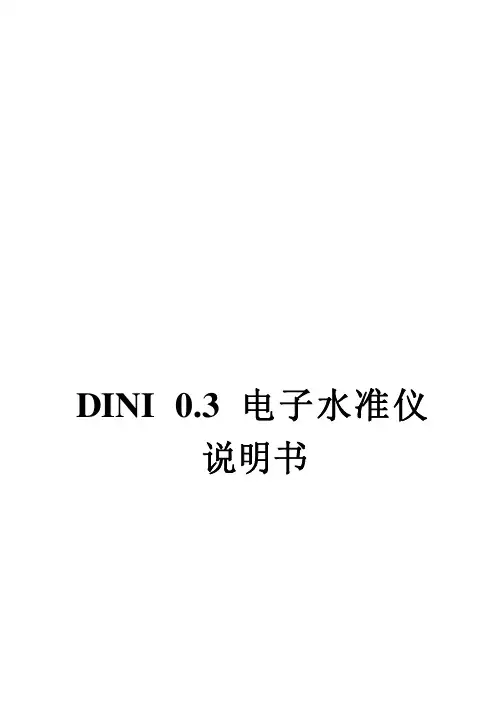

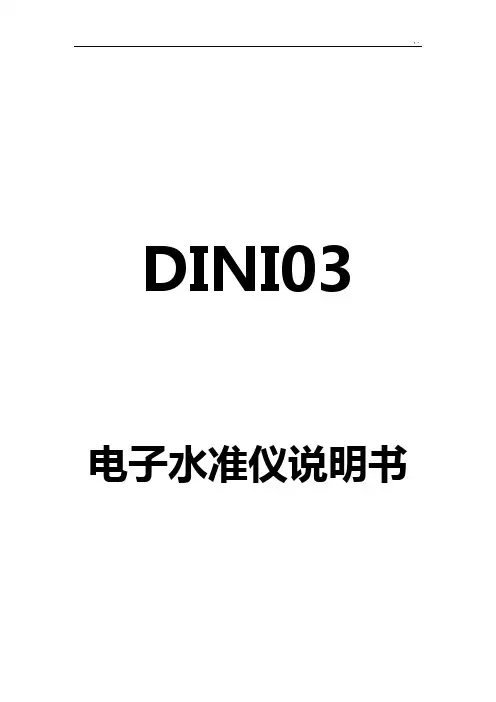

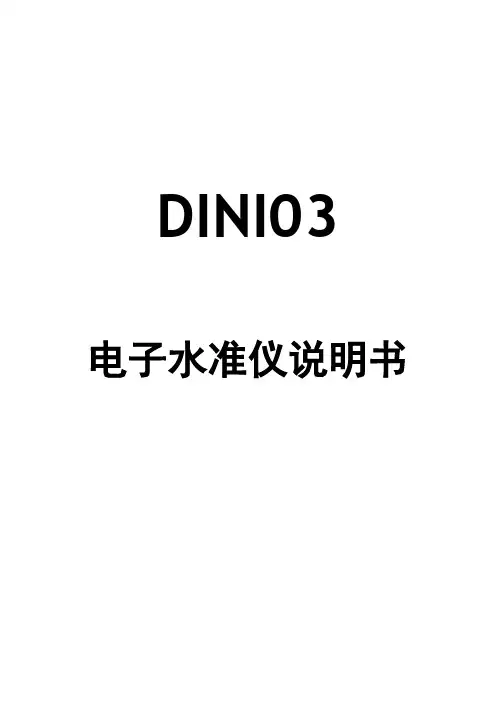

DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
➢为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液➢不要让电池接触火焰、高温以及阳光直射➢不要将电池浸入水中➢当天气炎热时请不要将电池在车辆内储存➢不要重击或者刺破电池➢不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
水平仪及其使用方法高程丈量是测绘地形图的基本工作之一，此外大批的工程、建筑施工也一定量测地面高程，利用水平仪进行水平丈量是精细丈量高程的主要方法。
一、水平仪器组合：1.望远镜2. 调整手轮3. 圆水平器4. 微调手轮5. 水平制着手轮6. 管水平器7. 水平微调手轮8. 脚架二、操作重点：在未知两点间，摆开三脚架，从仪器箱拿出水平仪安置在三脚架上，利用三个机座螺丝调平，使圆气泡居中，随着调平管水平器。
水平制着手轮是调平的，在水平镜内经过三角棱镜反射，水平重合，就是平水。
将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
三、校订方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b 线，挪动仪器到固定点一端，标出两点的水平线，称为a’、 b ’。
计算假如a－ b≠ a’－ b’时，将望远镜横丝对准偏差一半的数值。
用校针将水平仪的上下螺钉调整，使管水平泡符合为止。
重复以上做法，直到相等为止。
四、水平仪的使用方法水平仪的使用包含：水平仪的布置、粗平、对准、精平、读数五个步骤。
1.布置布置是将仪器安装在能够伸缩的三脚架上并置于两观察点之间。
第一翻开三脚架并使高度适中，用目估法使架头大概水平并检查脚架能否坚固，而后翻开仪器箱，用连结螺旋将水准仪器连结在三脚架上。
2.粗平粗平是使仪器的视野大略水平，利用脚螺旋置园水平气泡居于园指标圈之中。
详细方法用仪器练习。
在整平过程中，气泡挪动的方向与大姆指运动的方向一致。
3.对准对准是用望远镜正确地对准目标。
第一是把望远镜对向远处光亮的背景，转动目镜调焦螺旋，使十字丝最清楚。
再松开固定螺旋，旋转望远镜，使照门和准星的连结对准水平尺，拧紧固定螺旋。
最后转动物镜对光螺旋，使水平尺的清楚地落在十字丝平面上，再转动微动螺旋，使水平尺的像靠于十字竖丝的一侧。
DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
➢为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液➢不要让电池接触火焰、高温以及阳光直射➢不要将电池浸入水中➢当天气炎热时请不要将电池在车辆内储存➢不要重击或者刺破电池➢不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
水准仪的使用方法水准仪操作规程水准仪紧要用于工程现场的水准测量，是建立水平视线测定地面两点间高差的仪器，依据水准测量原理测量地面点间高差。
水准仪时建筑施工的常用仪器，正确使用测量仪器特别紧要。
1.安置水准仪选择坚固、平坦、空阔的地方打开三架，使三架的三条腿貌似等距，架设高度应当适中，架头应当大致水平，架腿制动螺旋应当固紧。
打开仪器箱，双手取出水准仪，将仪器当心地安置到三架顶面上，用一只手握住仪器，另一只手松开三脚架中心连接螺旋，将仪器固定在三脚架上。
2.粗略整平粗略整平是借助圆水准器的气泡居中，使仪器竖轴大致铅垂，从而视准轴粗略水平。
通过转动脚螺旋，使气泡移动到正确的位置。
在整平的过程中，气泡的移动方向与左手大拇指运动的方向致3.调焦和照准将望远镜对着光亮的背景，转动目镜螺旋，使十字丝清楚。
松开制动螺旋，转动望远镜，接受望远镜筒上面的照门和准星瞄准水准尺，然后拧紧制动螺旋。
从望远镜中察看，转动物镜螺旋进行对光，使目标清楚，再转动微动螺旋，使竖丝对准水准尺。
眼睛在目镜端上下微微移动，若十字丝与目标影响相对移动，则重新认真进行物镜对光，直到读数不变为止。
4.精准整平眼镜通过位于目镜左方的符合气泡察看窗，看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合。
5.读数和记录察看十字丝的中丝在水准尺上的分划位置读取读数。
水准仪的校正方法水准仪广泛用于建筑行业，是测量水平高处与低处的仪器，具有精度高、使用便利、快速、牢靠等优点，使用在引测、大面积场地测量、楼面水平线标志、沉降观测等。
校正方法：将仪器摆在两固定点中心，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a、b 。
计算假如a－b≠a－b 时，将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安置在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水准仪的使用方法及注意事项水准仪是一种用于测量水平面的仪器。
它广泛应用于建筑、土木工程、道路施工、潜水等领域，用于确保建筑物的水平度或者地表的平整度。
本文将介绍水准仪的使用方法和一些注意事项。
一、水准仪的使用方法：1.准备工作：在使用水准仪之前，首先要将水准仪放置在平稳的表面上，确保其稳定不会晃动。
同时，要检查水准仪的仪器是否完好，各个部件是否良好。
2.安装调校：使用水准仪之前，需要进行调校，以确保其准确度。
调校步骤如下：（1）将水准仪放在一个平稳的表面上，并将仪器调至水平。
可使用调平螺丝或调平气泡来进行调整。
（2）观察调平气泡，调整水准仪的旋转脚或脚垫，使气泡位于中间位置。
（3）使用调校螺丝或调校旋钮，使水准仪的刻度读数与参考标尺对齐。
如果没有参考标尺，可以参考其他准确度较高的水准仪进行校准。
3.测量过程：（1）选择一个基准点，并将水准仪放置在该点上。
确保水准仪完全稳定。
（2）使用三脚架或支架固定水准仪，以提供更稳定的测量环境。
（3）通过操作调准螺丝或螺旋开关，使水准尺的空波管与测量线道上的中心重叠，以确保读取准确。
（4）将水准仪移动到需要测量的位置，并将其放置在需要测量的物体上。
确保准确读取水平。
（5）读取准线尺的刻度，得到当前位置的高度或水平。
4.多点测量法：如果需要在多个位置进行水平测量，可以使用多点测量法，以提高测量结果的准确性。
（1）选择几个基准点，并在每个位置上使用水准仪进行测量。
（2）通过计算得到各个位置的高度或水平差异。
二、注意事项：1.使用水准仪时要注意环境条件，尽可能避免风大、震动或振动的地方，以免影响测量准确性。
2.在进行测量前，需要检查水准仪的仪器是否完好，各个部件是否固定可靠，以免影响测量结果。
3.在操作调校螺丝或调校旋钮时，要小心操作，避免过度调整或故障。
如果对调校不确定，可以请专业人员进行校准。
4.在移动水准仪时要小心轻放，避免撞击或摔落造成损坏。
5.在测量过程中，保持水准仪的稳定，不要移动或干扰仪器，以确保测量准确。
DINI03 电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。
仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。
清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。
防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。
维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。
以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。
电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。
电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。
➢为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液➢不要让电池接触火焰、高温以及阳光直射➢不要将电池浸入水中➢当天气炎热时请不要将电池在车辆内储存➢不要重击或者刺破电池➢不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。
电子水准仪使用方法
1 ）相关法（徕卡NA3002/3003 ）; 2）几何法（蔡司DiNi10/20 ）;
3）相位法（拓普康DL101C/102C）;
优点它与传统仪器相比有以下特点：
1）读数客观。
存在误差、误记问题，没有人为读数误差。
2）精度高。
视线高和视距读数都是采用大量条码分划图象经处理后取平均得出来的，因此削弱了标尺分划误差的影响。
多数仪器都有进行多次读数取平均的功能，可以削弱外界条件影响。
不熟练的作业人员业也能进行高精度测量。
3）速度快。
由于省去了报数、听记、现场计算的时间以及人为出错的重测数量，测量时间与传统仪器相比可以节省1/3左右。
4）效率高。
只需调焦和按键就可以自动读数，减轻了劳动强度。
视距还能自动记录，检核，处理并能输入电子计算机进行后处理，可实线内外业一体化。
电子水准仪使用方法
1） 安置仪器：电子水准仪的安置同光学水准仪。
2） 整平：旋动脚螺旋使圆水准盒气泡居中。
3） 输人测站参数：输入测站高程。
4） 观测：将望远镜对准条纹水准尺，按仪器上的测量键。
5） 读数：直接从显示窗中读取高差和高程。
此外，还可获取距离等其 它数据。
垫远鏡调聽粗 I
USBASD 总谥
门
匸U S -4
J 4;M --
调整角爍旋tWTO0
南方电子水准仪DL301为用键盘和安装在侧面的测量键来操作。
由LCD 显示器显示给使用者，并显示测量结果和系统的状态。
观测时，电子水准仪在人工完成安置与粗平、瞄准目标（条形编码水准尺）后，按下测量键后约3〜4秒既显示出测量结果。
其测量结果可贮存在电子水准仪内或通过电缆连接存入机内记录器中。
另外，观测中如水准标尺条形编码被局部遮挡V 30 %，仍可进行观测。
各键功能说明
三脚架的架设
应使用配套的E型铝制三脚架或宽框三脚架，或球头铝制三脚架。
（1）伸缩三脚架三条腿到合适的长度，并拧紧腿部中间部分固定螺帽
（2）固紧三脚架头上的六角螺母，使三脚架腿不致于太松。
将三脚架安置在给定点上，张开三脚架，使腿的间距约一米或脚架张角能保证三脚架稳定，先固定一个脚，再动其他二个脚使水准仪大致水平，如有必要可再伸缩三脚架腿的长度。
（3 ）将三脚架腿踩入地面内使其固定在地面上。
将仪器安装到三脚架头上
从仪器箱内小心取出仪器并安置到三脚架头上
（1）将三脚架中心螺旋对准仪器底座上的中心，然后旋紧脚架上的中心螺旋直到将仪器固定在三架头上。
（2 ）如果需要用水平度盘测定角度或设定一条线，则须用垂球将仪器精确地对中。
（3 ）利用三个脚螺旋使圆水准器气泡居中，即置平仪器，若使用球头三脚架，则应先轻轻松开脚架中心螺旋，然后将仪器围绕三脚架头顶部转动使圆水准器泡居中，当气泡位于圈内即可旋紧脚架上的固定螺母。
安置仪器在给定点上（对中）
当仪器用于测角或定线，则该仪器必须用垂球精确安置在给定点上。
（1 ）将垂球钩挂在三脚架中心螺旋的垂球架上。
（2）然后将垂球线挂到垂球上，用滑动装置调节线的长度使垂球位于合适的高度上。
（3 ）如果仪器未对准给定点，可将仪器移动到该点上，而无须改变三脚架腿与架头之间的关系。
首先将三脚架大致安置到给定点上，使垂球偏离该点约在lcm以内，握住三脚架的两条腿，相对于第三条腿进行调节，使架头水平、高度适当，架腿张开合适可触及地面。
（4）最后一边观察垂球和架头一边将每条架腿踩入地面内
（5）略微松开三脚架中心螺旋，在架头上轻轻移动仪器，使垂球正好对准给定点，然后将三脚架中心螺旋旋紧。
整平仪器
转动离圆水准器最远的两个脚螺旋，使圆水准器气泡位于和上述两个脚螺旋中心连线的垂线上。
然后旋转第三个脚螺旋，使气泡居中，，如果气泡仍未严格居中，则应从头开始重复上述操作注：整平过程中不要触动望远镜。
调节目镜
在测量操作之前，必须根据操作员的视力对望远镜目镜进行调节
（1 ）按反时针方向旋转目镜调节环，此时十字丝可能变得模糊不清。
（2 ）按顺时针方向慢慢旋转目镜环，直到十字丝清晰可见。
照准与调焦
（1）将望远镜对准标尺，观察提手把上的粗瞄器，使三角形标志的顶点对准标尺（如图所示）
（2）任意方向旋转调焦螺旋直到看清标尺。
（3 ）用水平微动螺旋精确照准标尺，详情见“标尺的调焦与照准”
注：一旦水准仪已经调焦且瞄准标尺，即可一边左、右移动眼睛一边
通过望远镜观察，按理此时十字丝和标尺之间不会出现偏离，若有偏离（视差），则应仔细调焦仪器或调节目镜，以使消除调焦误差。
数字水准仪观测
往、返测奇数站照准标尺顺序为：
a）后视标尺；b ）前视标尺；c ）前视标尺；d ）后视标尺。
往、返测偶数站照准标尺顺序为：
a）前视标尺；b ）后视标尺；c ）后视标尺；d ）前视标尺。
一测站操作程序如下（以奇数站为例）：
a）首先将仪器整平（望远镜绕垂直轴旋转，圆气泡始终位于指标环中央）;
b）将望远镜对准后视标尺（此时，标尺应按圆水准器整置于垂直位置）用垂直丝照准条码中央，精确调焦至条码影像清晰，按测量键；
c）显示读数后，旋转望远镜照准前视标尺条码中央，精确调焦至条码影像清晰，按测量键；
d）显示读数后，重新照准前视标尺，按测量键；
e）显示读数后，旋转望远镜照准后视标尺条码中央，精确调焦至条码
影像清晰，按测量键。
显示测站成果。
测站检核合格迁站。
间歇与检测
观测间歇时，最好在水准点上结束。
否则，应在最后一站选择两个坚稳可靠、光滑突出、便于放置标尺的固定点，作为间歇点。
如无固定点可选择，则间歇前应对最后两测站的转点尺桩（用尺台作转点尺承时，可用三个带帽钉的木桩）做妥善安置，作为间歇点。
间歇后应对间歇进行检测，比较任意两尺承点间歇前后所测高差，若符合限差（见表8）要求，即可由此起测；若超过限差，可变动仪器高度再检测一次，如仍超限，则应从前一水准点起测
检测成果应在手簿中保留，但计算高差时不采用。
数安水准仪测量间歇可用建立新测段等方法检测，检测有因难时最好收测在固定点上。
测站观测限差与设置
测站观限差
测站观测限差应不超过表8的规定。
使用双摆位自动安平水准仪观测时，不计算基辅分划读数差。
对于数
字水准仪，同一标尺两次读数差不设限差，两次读数所测高差的差执行基辅分划所测高差之差的限差。
测站观测误差超限，在本站发现后可立即重测，若迁站后才检查发现，则应从水准点或间歇点（应经检测符合限差）起始，重新观测。
数字水准仪测段往返起始测站设置
a）仪器设置主要有：
一一测量的高程单位和记录到内存的单位为米（m ；
-- 最小显示位为0.000 01 m ；
――设置日期格式为实时年、月、日；
――设置时间格式为实时24小时制。
b）测站限差参数设置：
――视距限差的高端和低端；
-- 视线高限差的高端和低端；
-- 前后视距差限差；
――前后视距差累积限差；
Plan 量 两次读数高差之差限差 c ） 作业设置： ——建立作业文件； ――建立测段名；
――选择测量模式：“ aBFFB ；
输入起始点参考高程； -- 输入点号（点名）； -- 输入其他测段信息。
d ） 通讯设置：按仪器说明书操作。
在使用电子水准仪之前必须注意以下几点：
1） 不要将镜头对准太阳，将仪器直接对准太阳会损伤观测员眼睛及损 坏仪器内部电子元件。
在太阳较低或阳光直接射向物镜时，应用伞遮挡。
2） 条纹编码尺表面保持清洁，不能擦伤，仪器是通过读取尺子黑白条 纹来转换
成电信号的，如果尺子表面粘上灰尘、污垢或擦伤，会影
精度或根本无法测量。
