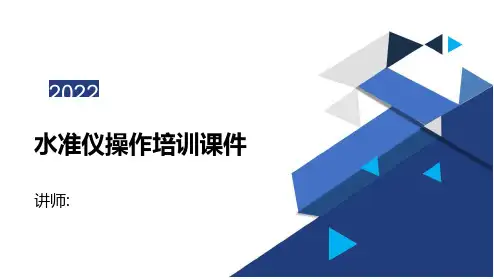

水准仪培训 PPT课件
16
水准点标志
17
水准点的保护注意事项
埋设水准点应注意以下问题: 1.选址：水准点选址应考虑长期使用，不会因为施工 而受干扰的地区。
2.水准点数量不少于3个,并组成水准网。 3.水准点尽量与观测点相近,距离不超过100M,以保证
观测的精度。 4.水准点应避免埋设在低洼积水处及松软土地带。 5.为防止水准点受到冻涨影响,水准点的埋置深度至少
2、两个水准点之间距离太远，一次水准测量根本 不能实现，这时就需要转点来保证测量的连续性。
19
二、转点的选择和跑动注意事项
1. 在选择转点时应保持前后视距相差不宜过大， 而且转点应把尺垫安放牢固后方可使用。
2.转点跑动时同一个转点由一个人操作立尺，在 转动水准尺时应保持水准尺竖直，且都放置在尺 垫的顶部圆弧凸起的最高点。
22
3.四等水准测量的实施 1）仪器选择：DS3或者精度更高的水准仪。 2）水准尺的选择:双面尺（红黑双面尺） 3）路线最远距离：16Km 4）闭合差：平地20√L；山地6√n。 5）其他技术要求详见相关工程测量规范。
23
三角高程测量
1.在平坦地区，当精度要求较高时，可用水 准测量的方法测定控制点的高程。在山区 或者测量高墩的高程，采用水准测量难度 较大。因此往往采用三角高程的方法来测 定控制点的高程。这种方法虽然精度低于 水准测量，但不受地面高差的限制，且效 率高，所以应用甚广。
查架腿螺丝是否松动、架腿及着地脚尖部位是否晃动） （8）夜间标高及平面测量观测注意事项； （9）采用一般函数计算器计算标高数据的注意事项（防止误按导
致Ans数据发生异常变化导致计算结果有误），使用编程计算器注 意计算器特别的关键程序的保护（防止无关人员擅改程序，造成 计算结果错误）
水准点标志
17
水准点的保护注意事项
埋设水准点应注意以下问题: 1.选址：水准点选址应考虑长期使用，不会因为施工 而受干扰的地区。
2.水准点数量不少于3个,并组成水准网。 3.水准点尽量与观测点相近,距离不超过100M,以保证
观测的精度。 4.水准点应避免埋设在低洼积水处及松软土地带。 5.为防止水准点受到冻涨影响,水准点的埋置深度至少
2、两个水准点之间距离太远，一次水准测量根本 不能实现，这时就需要转点来保证测量的连续性。
19
二、转点的选择和跑动注意事项
1. 在选择转点时应保持前后视距相差不宜过大， 而且转点应把尺垫安放牢固后方可使用。
2.转点跑动时同一个转点由一个人操作立尺，在 转动水准尺时应保持水准尺竖直，且都放置在尺 垫的顶部圆弧凸起的最高点。
22
3.四等水准测量的实施 1）仪器选择：DS3或者精度更高的水准仪。 2）水准尺的选择:双面尺（红黑双面尺） 3）路线最远距离：16Km 4）闭合差：平地20√L；山地6√n。 5）其他技术要求详见相关工程测量规范。
23
三角高程测量
1.在平坦地区，当精度要求较高时，可用水 准测量的方法测定控制点的高程。在山区 或者测量高墩的高程，采用水准测量难度 较大。因此往往采用三角高程的方法来测 定控制点的高程。这种方法虽然精度低于 水准测量，但不受地面高差的限制，且效 率高，所以应用甚广。
查架腿螺丝是否松动、架腿及着地脚尖部位是否晃动） （8）夜间标高及平面测量观测注意事项； （9）采用一般函数计算器计算标高数据的注意事项（防止误按导
致Ans数据发生异常变化导致计算结果有误），使用编程计算器注 意计算器特别的关键程序的保护（防止无关人员擅改程序，造成 计算结果错误）

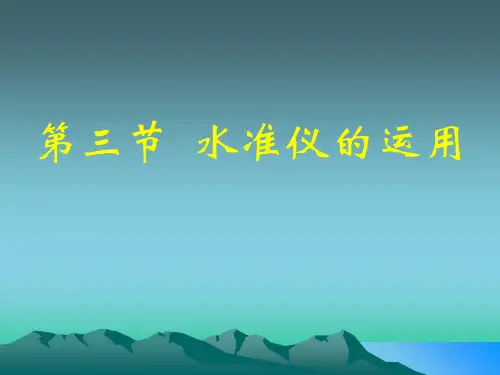

第三节水准仪的使用-ppt课件
第三节 水准仪的运用
微倾式水准仪的根本操作程序为
1、安顿仪器 2、粗略整平 3、瞄准水准尺 4、准确整平
5、读数
一、安顿仪器
〔1〕在测站上松开三脚架架腿的固定螺 旋，按需求的高度调整架腿长度，再拧紧固 定螺旋，张开三脚架将架腿踩实，并使三脚 架架头大致程度。
〔2〕从仪器箱中取出水准仪，用衔接螺 旋将水准仪固定在三脚架架头上。
〔5〕消除视差 眼睛在目镜端上下挪动，有时可看 见十字丝的中丝与水准尺影像之间相对挪动，这种景象叫 视差。
产生视差的缘由是水准尺的尺像与十字丝平面 不重合。
视差的存在将影响读数的正确性，必需予消除。 消除视差的方法是仔细地转动物镜对光螺旋， 直至尺像与十字丝平面重合。
四、准确整平
转动微倾螺旋，使气泡两端的影像严密吻合, 此时水准管气泡居中，视野即为程度视野
二、粗略整平 经过调理脚螺旋使圆水准器气泡居中。
三、瞄准水准尺
〔1〕目镜调焦 转动目镜对光螺旋，使十字 丝成像明晰。
〔2〕初步瞄准 经过望远镜筒上方的照门和 准星瞄准水准尺，旋紧制动螺旋。
〔3〕物镜调焦 转动物镜对光螺旋，使水准 尺的成像明晰。
〔4〕准确瞄准 转动微动螺旋，使十字丝的 竖丝瞄准水准尺
微倾式水准仪的根本操作程序为
1、安顿仪器 2、粗略整平 3、瞄准水准尺 4、准确整平
5、读数
一、安顿仪器
〔1〕在测站上松开三脚架架腿的固定螺 旋，按需求的高度调整架腿长度，再拧紧固 定螺旋，张开三脚架将架腿踩实，并使三脚 架架头大致程度。
〔2〕从仪器箱中取出水准仪，用衔接螺 旋将水准仪固定在三脚架架头上。
〔5〕消除视差 眼睛在目镜端上下挪动，有时可看 见十字丝的中丝与水准尺影像之间相对挪动，这种景象叫 视差。
产生视差的缘由是水准尺的尺像与十字丝平面 不重合。
视差的存在将影响读数的正确性，必需予消除。 消除视差的方法是仔细地转动物镜对光螺旋， 直至尺像与十字丝平面重合。
四、准确整平
转动微倾螺旋，使气泡两端的影像严密吻合, 此时水准管气泡居中，视野即为程度视野
二、粗略整平 经过调理脚螺旋使圆水准器气泡居中。
三、瞄准水准尺
〔1〕目镜调焦 转动目镜对光螺旋，使十字 丝成像明晰。
〔2〕初步瞄准 经过望远镜筒上方的照门和 准星瞄准水准尺，旋紧制动螺旋。
〔3〕物镜调焦 转动物镜对光螺旋，使水准 尺的成像明晰。
〔4〕准确瞄准 转动微动螺旋，使十字丝的 竖丝瞄准水准尺
(手把手)水准仪操作详解(附图及文字)
1、 大气折光与地球曲率的影 响 2、 温度和风力的影响 3、 仪器和尺垫升沉的影响
课后练习
1. 何谓视差？其产生的原因是什么？如何消除？ 2. 在水准测量中，为什么要求前后视距相等？ 3. 结合水准测量的主要误差来源，说明在观测过程中应 注意哪些问题？
THANKS
感谢观看
HAB=a-b
高差二后视读数-前视读数
02 >X X
X
X 水准测量的仪 器及工具
1・3、水准测量的仪器及工具
水准尺和尺垫
水准尺和尺垫 单面尺-水准尺仅一面有分划 双面尺-（黑面,红面，尺常数4.687m或4.787m ）用于三等以下水准测量。
塔尺-可伸缩，伸足为3米、5米，用于一般工程测量。
尺扌垫—y在车转点上 '立，尺,^用。
两次高差之差应小于5mm，否则应重测； 观测
成果合格，则取两次高差之平均数，观测步 骤（顺序）：
后视-前视-（改变仪器高） 前视-后视 上述观测顺序简称为:“后—刖—刖—后”
1.5、水准测量的方法及成果处理
（二）双面尺法（用黑红双面水准尺，在尺子两面读数）
已知HA,求HB
*1 - h2- f
<±5mm
备
方向 及 丿
标尺读数
黑面
红面
K+黑 红
减
高 差
考
中
数
后
jr-
的
刖
后-前 (16)
(8)
(10)
(7)
(9)
(17) (11)
)1 (5 前6
后-刖
1384 0551 +0833
6171 5239 +0932
0 4 +1 -0832.5
课后练习
1. 何谓视差？其产生的原因是什么？如何消除？ 2. 在水准测量中，为什么要求前后视距相等？ 3. 结合水准测量的主要误差来源，说明在观测过程中应 注意哪些问题？
THANKS
感谢观看
HAB=a-b
高差二后视读数-前视读数
02 >X X
X
X 水准测量的仪 器及工具
1・3、水准测量的仪器及工具
水准尺和尺垫
水准尺和尺垫 单面尺-水准尺仅一面有分划 双面尺-（黑面,红面，尺常数4.687m或4.787m ）用于三等以下水准测量。
塔尺-可伸缩，伸足为3米、5米，用于一般工程测量。
尺扌垫—y在车转点上 '立，尺,^用。
两次高差之差应小于5mm，否则应重测； 观测
成果合格，则取两次高差之平均数，观测步 骤（顺序）：
后视-前视-（改变仪器高） 前视-后视 上述观测顺序简称为:“后—刖—刖—后”
1.5、水准测量的方法及成果处理
（二）双面尺法（用黑红双面水准尺，在尺子两面读数）
已知HA,求HB
*1 - h2- f
<±5mm
备
方向 及 丿
标尺读数
黑面
红面
K+黑 红
减
高 差
考
中
数
后
jr-
的
刖
后-前 (16)
(8)
(10)
(7)
(9)
(17) (11)
)1 (5 前6
后-刖
1384 0551 +0833
6171 5239 +0932
0 4 +1 -0832.5
水准测量原理及方法(共46张PPT)
CHAPTER 2 水 准 测 量
水准测量
高程测量的方法
三角高程测量 气压高程测量
GPS高程测量
§2-1 水准测量原理
前进方向
利用仪器提供水平视线，测定 地面上两点间的高差，推算待 测点的高程
a 水平视线
A
HI
HA
平均海水面
b
B hAB
HB?
A：后视点， a：后视读数； B：前视点， b：前视读数。
4〕菜单和按键操作功能丰富
§6-5 三、四等水准测量
一、高程控制网
由国家测绘部门在全国范围统一建 立的高程系统。(Ⅰ~Ⅳ〕
分为：①1956黄海高程系
②1985国家高程基准
关系：H85=H56-0.029m
0.1829m 0.0289m
江苏境内各新旧高程系统的 关系 1985年国家高程基准 1956年黄海高程系
-0.016 -0.011 -0.010 -0.047
+2.775
-4.385 +1.969 +2.335 +2.694
56.345 59.120 54.735 56.704 59.039
已知 已知
fh=2.741-(59.030-56.345)=+0.047m
fh 允 1 25 4 8 8 m m ， fhfh 允
§2-3 水准仪的使用
步
骤
安
概
瞄
精
置 略 准 平
仪 整 水 与
器 平 准 读
调目镜，看清十字丝
尺 数
用照门、准星，初找目标 对光、精瞄 检查、消除视差
§2-4 水准测量的外业
一、水准点、转点的概念
1、水准点〔Bench Mark〕：高程点 作用：统一全国的高程系统 满足各种测量需要
水准测量
高程测量的方法
三角高程测量 气压高程测量
GPS高程测量
§2-1 水准测量原理
前进方向
利用仪器提供水平视线，测定 地面上两点间的高差，推算待 测点的高程
a 水平视线
A
HI
HA
平均海水面
b
B hAB
HB?
A：后视点， a：后视读数； B：前视点， b：前视读数。
4〕菜单和按键操作功能丰富
§6-5 三、四等水准测量
一、高程控制网
由国家测绘部门在全国范围统一建 立的高程系统。(Ⅰ~Ⅳ〕
分为：①1956黄海高程系
②1985国家高程基准
关系：H85=H56-0.029m
0.1829m 0.0289m
江苏境内各新旧高程系统的 关系 1985年国家高程基准 1956年黄海高程系
-0.016 -0.011 -0.010 -0.047
+2.775
-4.385 +1.969 +2.335 +2.694
56.345 59.120 54.735 56.704 59.039
已知 已知
fh=2.741-(59.030-56.345)=+0.047m
fh 允 1 25 4 8 8 m m ， fhfh 允
§2-3 水准仪的使用
步
骤
安
概
瞄
精
置 略 准 平
仪 整 水 与
器 平 准 读
调目镜，看清十字丝
尺 数
用照门、准星，初找目标 对光、精瞄 检查、消除视差
§2-4 水准测量的外业
一、水准点、转点的概念
1、水准点〔Bench Mark〕：高程点 作用：统一全国的高程系统 满足各种测量需要
水准测量PPT课件(共53张PPT)
〔6〕记录要原始，当场填写清楚。
5用－望对远光镜透瞄镜准目6标－或物在镜水对准光尺螺“上旋D读〞数7－，和分均划“以板十S固字〞定丝螺表的丝交示点中为准文。 “大地〞和“水准仪〞中“大〞字和“水〞
精望密远水 镜准具仪有字均良的采好用的汉钢光构学语件性拼，能并。音且的密封第起一来，个受温字度母变化，影通响小常。 在书写时可省略字母“D〞，下标“05〞、
(a)
(b)
水准点
至南湖新村
21号楼
5 号 楼 1号楼
点之记
二 水准测量方法
1.624
0.612 0.713
1.634
1.536
0.615
1.852
0.671
TP3
TP2
TP1
A
HA=29.053
IV
1.214
2.812
TP4
V
B
HB
步骤
〔1〕立尺 〔2〕安置仪器
〔3〕瞄准后视尺
〔4〕瞄准前视尺
符合水准器气泡居中后，应立即用十字
丝中丝在水准尺上读数。读数时应从 小到大，从上到下读取。直接读
取米、分米和厘米，并估读出毫米 ，共四位数。读数后再次检查符合 水准器气泡是否居中。
13 14
15 16
1.464m
自动安平水准仪的使用
自动安平水准仪的操作程序分四步，即安置仪器——粗略整平— —瞄准水准尺——读数，其中安置仪器、粗平、瞄准与微倾式水准仪操 作方法相同。读数时应注意观察自动报警窗的颜色，假设全窗为绿色可 以读数，假设任意一端出现红色，说明仪器倾斜量超出自动安平补偿范 围，需重新整平仪器方可读数。有的自动安平水准仪在目镜下方配有一 个补偿器检查按钮，每次读数前按一下该按钮，如果目标影像在视场中 晃动，说明“补偿器〞工作正常，等待2～4s后即可读数。
5用－望对远光镜透瞄镜准目6标－或物在镜水对准光尺螺“上旋D读〞数7－，和分均划“以板十S固字〞定丝螺表的丝交示点中为准文。 “大地〞和“水准仪〞中“大〞字和“水〞
精望密远水 镜准具仪有字均良的采好用的汉钢光构学语件性拼，能并。音且的密封第起一来，个受温字度母变化，影通响小常。 在书写时可省略字母“D〞，下标“05〞、
(a)
(b)
水准点
至南湖新村
21号楼
5 号 楼 1号楼
点之记
二 水准测量方法
1.624
0.612 0.713
1.634
1.536
0.615
1.852
0.671
TP3
TP2
TP1
A
HA=29.053
IV
1.214
2.812
TP4
V
B
HB
步骤
〔1〕立尺 〔2〕安置仪器
〔3〕瞄准后视尺
〔4〕瞄准前视尺
符合水准器气泡居中后，应立即用十字
丝中丝在水准尺上读数。读数时应从 小到大，从上到下读取。直接读
取米、分米和厘米，并估读出毫米 ，共四位数。读数后再次检查符合 水准器气泡是否居中。
13 14
15 16
1.464m
自动安平水准仪的使用
自动安平水准仪的操作程序分四步，即安置仪器——粗略整平— —瞄准水准尺——读数，其中安置仪器、粗平、瞄准与微倾式水准仪操 作方法相同。读数时应注意观察自动报警窗的颜色，假设全窗为绿色可 以读数，假设任意一端出现红色，说明仪器倾斜量超出自动安平补偿范 围，需重新整平仪器方可读数。有的自动安平水准仪在目镜下方配有一 个补偿器检查按钮，每次读数前按一下该按钮，如果目标影像在视场中 晃动，说明“补偿器〞工作正常，等待2～4s后即可读数。
水准仪使用教程 ppt课件
使视准轴处于水平位置。
①圆水准器
作用：粗略整平 结构：如图所示 精度：一般为
8＇~ 10＇/2mm （气泡中心偏离零点2mm
所对的圆心角）
11
②管水准器
作用：精确整平 结构：如图所示 精度：一般τ= 20″/2mm 水准管的分划值τ：
气泡中心偏离零点2mm 所对的圆心角。
公式： 2
R
分析： R越大，τ越小，灵敏度越高。 DS3 : R=20.6265米 τ=20″
即B点比A点高0.115m。
hBA = – hAB= – 0.115m，即 A点比B点低0.115m。 21
三、概念
1、测站：测量仪器所安置的地点。
2、水准路线：进行水准测量时所行走的路线。
3、后视：水准路线的后视方向。
4、前视：水准路线的前视方向。
5、视线高程：后视高程+后视读数。
6、视距：水准仪至标尺的水平距离。
h0.40m8
H B H A 1 . 8 2 1 5 3 . 4 2 4 0 4 . 4 3 m 6 08
等式条件成立，说明计算正确。
27
三、成果检核
水准测量时，一般将已知水准点和待 测水准点组成一条水准路线； 在水准测量的施测过程中，测站检核 只能检核一个测站上是否存在错误或误 差是否超限； 计算检核只能发现每页计算是否有误； 对一条水准路线来讲必须进行成果检核。
用fh允表示。 等外水准测量要求：
平地： fh允≤±40 （mm）L L—水准路线的长度，单位km。
山地： fh允≤±12 （mm）
n—水准路线的测站数。
n
• 要求： fh≤ fh允 30
3、不同形式水准路线fh的计算
附和水准路线：
①圆水准器
作用：粗略整平 结构：如图所示 精度：一般为
8＇~ 10＇/2mm （气泡中心偏离零点2mm
所对的圆心角）
11
②管水准器
作用：精确整平 结构：如图所示 精度：一般τ= 20″/2mm 水准管的分划值τ：
气泡中心偏离零点2mm 所对的圆心角。
公式： 2
R
分析： R越大，τ越小，灵敏度越高。 DS3 : R=20.6265米 τ=20″
即B点比A点高0.115m。
hBA = – hAB= – 0.115m，即 A点比B点低0.115m。 21
三、概念
1、测站：测量仪器所安置的地点。
2、水准路线：进行水准测量时所行走的路线。
3、后视：水准路线的后视方向。
4、前视：水准路线的前视方向。
5、视线高程：后视高程+后视读数。
6、视距：水准仪至标尺的水平距离。
h0.40m8
H B H A 1 . 8 2 1 5 3 . 4 2 4 0 4 . 4 3 m 6 08
等式条件成立，说明计算正确。
27
三、成果检核
水准测量时，一般将已知水准点和待 测水准点组成一条水准路线； 在水准测量的施测过程中，测站检核 只能检核一个测站上是否存在错误或误 差是否超限； 计算检核只能发现每页计算是否有误； 对一条水准路线来讲必须进行成果检核。
用fh允表示。 等外水准测量要求：
平地： fh允≤±40 （mm）L L—水准路线的长度，单位km。
山地： fh允≤±12 （mm）
n—水准路线的测站数。
n
• 要求： fh≤ fh允 30
3、不同形式水准路线fh的计算
附和水准路线：

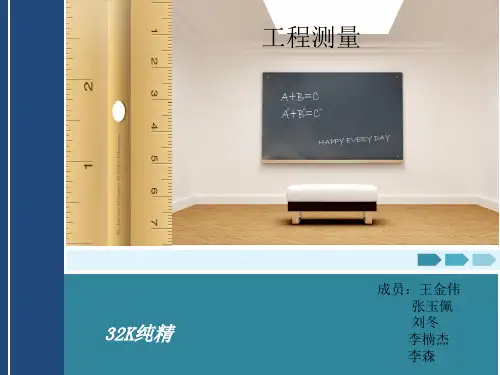

工程测量,水准仪的使用方法等PPT课件
10
国家标准（GB）是指由国家标准化 主管机构批准发布，对全国经济、 技术发展有重大意义，且在全国范 围内统一的标准。国家标准是在全 国范围内统一的技术要求，由国务 院标准化行政主管部门编制计划， 协调项目分工，组织制定（含修 订），统一审批、编号、发布。法 律对国家标准的制定另有规定的， 依照法律的规定执行。
工程测量
2021/3/25
32K纯精
成员：王金伟
张玉佩
刘冬
李楠杰
李森
1
法律、法规、规范、规程
它们之间的共同与不同？
2021/3/25
2
法律（Law）是国家制定或认可的， 由国家强制力保证实施的，以规定 当事人权利和义务为内容的具有普 遍约束力的社会规范。广义的法律： 是指法的整体，包括法律、有法律 效力的解释及行政机关为执行法律 而制定的规范性文件（如规章）。 狭义的法律：专指拥有立法权的国 家权力机关依照立法程序制定的规 范性文件。
2021/3/25
4
规范 对于某一工程作业或者行 为进行定性的信息规定。 主要是因为无法精准定量 而形成的标准，所以，被 称为规范。
2021/3/25
5
规程，简单说就是“规则+流
程”。所谓流程即为实现特定
目标而采取的一系列前后相继
的行动组合，也即多个活动组
成的工作程序。规则则是工作
的要求、规定、标准和制度等。
可以在A、B两点分别竖立带有刻划的水准尺，
并在A、B两点中间安置一台能提供水平视线
的水准仪。利用水准仪的水平视线分别读出A 点上水准尺读数和B点上水准尺读数，则有
hAB=a-b=HB-HA
则可得B点的高程HB为
HB=HA+hAB
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔尺读数有正的有倒的，读数的时候要注 意。塔尺上数字的上面有点，有一点就是1 米，有2点就是2米，比如你十字丝所对的 数字是5，上面有2点，读数就是2.5米。
工作原理
• 自动安平水准仪依靠圆水准泡进行粗略调平,这项
工作的目的是让水准仪的望远镜轴粗略的处于水 平状态.自动安平水准仪与微倾水准仪的最大不同 在于它的补偿器,我们知道微倾水准仪是依靠复合 气泡来使望远镜轴精确处于水平位置,而自动安平 的仪器则依靠补偿器来使视线轴处于水平. 补偿器 的工作原理是利用地球引力进行工作的,它将一组 透镜用掉丝悬挂,在地球引力的作用下,悬挂的透镜 始终垂直于地面,当仪器没完全整平时,也就是望远 镜轴于水平线有一夹角(i角),则相应的补偿器会始 终垂直于地面,其也将与望远镜轴产生夹角(i+90 度角),经过悬挂的透镜,我们的视线就会得到改正, 使我们得到正确的水平视线.
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
水准仪的使用方法
水准仪的使用 水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、
读数五个步骤。
1. 安置 安置是将仪器安装在可以伸缩的三脚架上并置于两观测 点之间。首先打开三脚架并使高度适中，用目估法使架 头大致水平并检查脚架是否牢固，然后打开仪器箱，用
连接螺旋将水准仪器连接在三脚架上。 2. 粗平
粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气 泡居于园指标圈之中。具体方法用仪器练习。在整平过
程中，气泡移动的方向与大姆指运动的方向一致。
• 3. 瞄准
瞄准是用望远镜准确地瞄准目标。首先是 把望远镜对向远处明亮的背景，转动目镜 调焦螺旋，使十字丝最清晰。再松开固定 螺旋，旋转望远镜，使照门和准星的连接 对准水准尺，拧紧固定螺旋。最后转动物 镜对光螺旋，使水准尺的清晰地落在十字 丝平面上，再转动微动螺旋，使水准尺的 像靠于十字竖丝的一侧。
ቤተ መጻሕፍቲ ባይዱ
• 4. 精平
精平是使望远镜的视线精确水平。微倾水准仪， 在水准管上部装有一组棱镜，可将水准管气泡两 端，折射到镜管旁的符合水准观察窗内，若气泡 居中时，气泡两端的象将符合成一抛物线型，说 明视线水平。若气泡两端的象不相符合，说明视 线不水平。这时可用右手转动微倾螺旋使气泡两 端的象完全符合，仪器便可提供一条水平视线， 以满足水准测量基本原理的要求。注意？气泡左 半部份的移动方向，总与右手大拇指的方向不一 致。
演讲人：XXXXXX 时 间：XX年XX月XX日
• 也就是说自动安平的水准仪可以在不完全整平的
情况下正常工作,但由于悬挂物的空间和精度限制, 自动安平是有范围的,一般的补偿器的有效工作范 围是3分,按这样分析,只要仪器是校正好了的,你的 圆气泡没有必要完全居中,只要粗略的调整到中间 位置(一般水准仪圆气泡中间都有个黑圈,只要在 黑圈内就OK),就能进行测量. 因此,自动安平水准 仪优于老式的微倾水准仪的地方在于:1.整平快(不 需要精确整平).2.由于不需要调整复合气泡,则消 除了因这项观测引起的视觉误差.3.地球引力是始 终可靠的,除非仪器补偿器故障,它在大多数情况下 都是实用的.
• 5. 读数
用十字丝，截读水准尺上的读数。现在的 水准仪多是倒象望远镜，读数时应由上而 下进行。先估读毫米级读数，后报出全部 读数。
注意，水准仪使用步骤一定要按上面顺序 进行，不能颠倒，特别是读数前的符合水 泡调整，一定要在读数前进行。
水准仪
结构图
读数
• 肯定是看水准仪目镜里面十字丝所对的点，
工作原理
• 自动安平水准仪依靠圆水准泡进行粗略调平,这项
工作的目的是让水准仪的望远镜轴粗略的处于水 平状态.自动安平水准仪与微倾水准仪的最大不同 在于它的补偿器,我们知道微倾水准仪是依靠复合 气泡来使望远镜轴精确处于水平位置,而自动安平 的仪器则依靠补偿器来使视线轴处于水平. 补偿器 的工作原理是利用地球引力进行工作的,它将一组 透镜用掉丝悬挂,在地球引力的作用下,悬挂的透镜 始终垂直于地面,当仪器没完全整平时,也就是望远 镜轴于水平线有一夹角(i角),则相应的补偿器会始 终垂直于地面,其也将与望远镜轴产生夹角(i+90 度角),经过悬挂的透镜,我们的视线就会得到改正, 使我们得到正确的水平视线.
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
水准仪的使用方法
水准仪的使用 水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、
读数五个步骤。
1. 安置 安置是将仪器安装在可以伸缩的三脚架上并置于两观测 点之间。首先打开三脚架并使高度适中，用目估法使架 头大致水平并检查脚架是否牢固，然后打开仪器箱，用
连接螺旋将水准仪器连接在三脚架上。 2. 粗平
粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气 泡居于园指标圈之中。具体方法用仪器练习。在整平过
程中，气泡移动的方向与大姆指运动的方向一致。
• 3. 瞄准
瞄准是用望远镜准确地瞄准目标。首先是 把望远镜对向远处明亮的背景，转动目镜 调焦螺旋，使十字丝最清晰。再松开固定 螺旋，旋转望远镜，使照门和准星的连接 对准水准尺，拧紧固定螺旋。最后转动物 镜对光螺旋，使水准尺的清晰地落在十字 丝平面上，再转动微动螺旋，使水准尺的 像靠于十字竖丝的一侧。
ቤተ መጻሕፍቲ ባይዱ
• 4. 精平
精平是使望远镜的视线精确水平。微倾水准仪， 在水准管上部装有一组棱镜，可将水准管气泡两 端，折射到镜管旁的符合水准观察窗内，若气泡 居中时，气泡两端的象将符合成一抛物线型，说 明视线水平。若气泡两端的象不相符合，说明视 线不水平。这时可用右手转动微倾螺旋使气泡两 端的象完全符合，仪器便可提供一条水平视线， 以满足水准测量基本原理的要求。注意？气泡左 半部份的移动方向，总与右手大拇指的方向不一 致。
演讲人：XXXXXX 时 间：XX年XX月XX日
• 也就是说自动安平的水准仪可以在不完全整平的
情况下正常工作,但由于悬挂物的空间和精度限制, 自动安平是有范围的,一般的补偿器的有效工作范 围是3分,按这样分析,只要仪器是校正好了的,你的 圆气泡没有必要完全居中,只要粗略的调整到中间 位置(一般水准仪圆气泡中间都有个黑圈,只要在 黑圈内就OK),就能进行测量. 因此,自动安平水准 仪优于老式的微倾水准仪的地方在于:1.整平快(不 需要精确整平).2.由于不需要调整复合气泡,则消 除了因这项观测引起的视觉误差.3.地球引力是始 终可靠的,除非仪器补偿器故障,它在大多数情况下 都是实用的.
• 5. 读数
用十字丝，截读水准尺上的读数。现在的 水准仪多是倒象望远镜，读数时应由上而 下进行。先估读毫米级读数，后报出全部 读数。
注意，水准仪使用步骤一定要按上面顺序 进行，不能颠倒，特别是读数前的符合水 泡调整，一定要在读数前进行。
水准仪
结构图
读数
• 肯定是看水准仪目镜里面十字丝所对的点，
