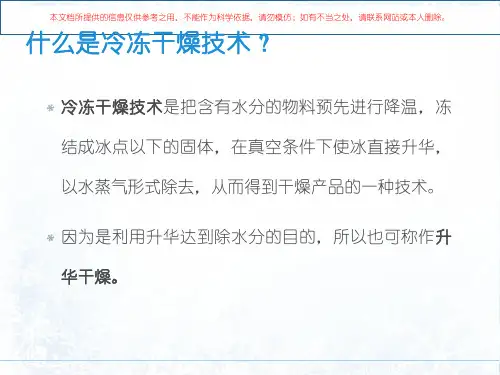

冷冻干燥原理培训课件(冻干原理)

4.1 产品的种类 4.2 产品的装量 4.3 玻璃容器的形状、规格 4.4 冻干曲线及机器的性能等。
3、冻干曲线
冻干曲线：在冻干过程中，以产品和板层的温度、冷凝 器温度和真空度为纵坐标，时间为横坐标画成的曲线， 叫做冻干曲线。
冻干不同的产品应采用不同的冻干曲线。同一产品使用 不同的冻干曲线时，产品的质量也不相同，冻干曲线还 与冻干机的性能有关。
4、冻干箱内的压强
4.3 当压强太高时，产品内冰的升华速率减慢， 产品吸热量将减少。于是产品自身的温度上升， 当高于共熔点温度时，产品将发生熔化，造成 冻干失败。
4.4 冻干箱的合适压强一般认为是在10-30Pa 之间，在这个压强范围内，既利于热量的传递 又利于升华的进行。超过30Pa时，产品可能熔 化，此时将发出真空报警信号，切断对产品的 加热，甚至启动冷冻机对冻干箱进行降温，以 保护产品不致发生熔化。
冰晶的生长 低温共熔
变为固体
4、冷冻对细胞和生命体的破坏作用
其机理是非常复杂，目前尚无统一 的理论，一般认为主要是由以下两 种效应引起
4.1 机械效应 4.2 溶质效应
4.1 机械效应
4.1.1 机械效应是由细胞内外冰 晶生长而产生的机械力量引起的。 特别是对于有细胞膜的生命体影 像较大。一般冰晶越大，细胞膜 越易破裂，从而造成细胞死亡； 冰晶小，对细胞膜的机械损伤也 较小。
2.1 升华的制品温度如果低于共熔点温度过多，则升华 的速率降低，升华阶段的时间会延长；
2.2 如果高于共熔点温度，则产品会发生熔化，干燥后 的产品将发生体积缩小，出现气泡，颜色加深，溶解困 难等现象。
2.3 因此升华阶段制品的温度要求接近共熔点温度，但 又不能超过共熔点温度
3.制品的温度
3.1 由于制品升华时，升华面不是固定的。而 是在不断的变化，并且随着升华的进行，冻结 产品越来越少。因此造成对产品温度测量的困 难，利用温度计来测量均会有一定的误差。
六、制品的冻结
1.制品冻结的简述
1.1 冻结的目的：是为了固定制品， 以便在真空下进行升华。没有冻实的 制品抽真空时制品会冒出瓶外；如果 制品温度冻的过低，则不仅浪费了能 源和时间，而且对于某些制品还会降 低活性。
1.制品冻结的简述
1.2 制品在进行冷冻干燥时，需要 装入适宜的容器，然后进行冻结，才 能进行升华干燥。
二、冷冻干燥的优点
1．冷冻干燥在低温下进行，对许多 热敏性物质特别适用。
2．在低温下干燥时，物质中的一些 挥发性成分损失很小，适合药品的干 燥。
3．在冷冻干燥过程中，微生物的生长和酶的作用无法 进行，因此能保持原来的性装。
二、冷冻干燥的优点
4．由于在冻结的状态下进行干燥，因此体积几乎不变， 保持了原来的结构，不会发生浓缩现象。
-36
溶液、0.85%氯化钠溶液
马血清
-35
五、冷冻干燥的程序
1、冷冻干燥的程序
1.1在冻干之前，把需要冻干的制品分装在合适的容器 内，一般是玻瓶或安瓶，装量要均匀，蒸发表面尽量大 而厚度尽量薄些；然后放入与冻干箱尺寸相适应的金属 盘内。
1.2将制品放入冻干箱内进行预冷﹑冻结﹑抽真空，抽 真空之前要根据冷凝器冷冻机的降温速度提前使冷凝器 工作，抽真空时冷凝器应达到-40℃左右的温度，待真 空度达到一定数值后，即可对箱内制品进行加热。
1.4 控制系统
控制系统由各种控制开关，指示调节 仪表及一些自动装置等组成，它可以 较为简单，也可以很复杂。一般自动 化程度较高的冻干机则控制系统较为 复杂。
控制系统的功用是对冻干机进行手动 或自动控制，操纵机器正常运转，以 冻干出合乎要求的产品来。
2、冻干机的组成按结构分
由冻干箱或称干燥箱、冷凝器或称 水汽凝集器、冷冻机、真空泵和阀 门、电气控制元件等组成。
冷凝器的功用是把冻干箱内产品升华 出来的水蒸气冻结吸附在其金属表面 上。
四、共溶点及其测量方法
1.共熔点的概念
制品内的各种组份全部冻结成固体的 温度即为共熔点。
2、共熔点的意义
由于冷冻干燥是在真空状态下进行。只有制品全部冻结 后才能在真空下进行升华，否则有部分液体存在时，在 真空下不仅会迅速蒸发，造成液体的浓缩使冻干制品的 体积缩小；而且溶解在水中的气体在真空下会迅速冒出 来，造成象液体沸腾的样子，使冻干产品鼓泡，甚至冒 出瓶外。
1.1 制冷系统
制冷系统由冷冻机与冻干箱、冷凝器 内部的管道等组成。冷冻机可以是互 相独立的二套，也可以合用一套。冷 冻机的功用是对冻干箱和冷凝器进行 致冷，以产生和维持它们工作时所需 要的低温，它有直接制冷和间接制冷 二种方式。
1.2 真空系统
冻干箱、冷凝器、真空管道和阀门， 再加上罗茨泵、真空泵，便构成冻干 机的真空系统。
4.1 机械效应
4.1.2 缓慢冷冻产生的冰晶较 大，快速冷冻产生的冰晶较小； 就此而言。快速冷冻对细胞的影 响较小。缓慢冷冻容易引起细胞 的死亡。
4.2 溶质效应
4.2.1 由于水的冻结使间隙液体逐渐 浓缩，从而使电解质的浓度增加。
由于蛋白质对电解质的浓度较敏感， 电解质浓度的增加会引起蛋白质的变 性，从而使细胞死亡；另外电解质浓 度的增加会使细胞脱水而死亡。间隙 液体浓度越高。上述原因引起的破坏 也越厉害。
5、冻结之前应确定的三个数据
5.3 冻结的时间：根据机器的情况来 决定，保证抽真空之前所有产品均已 冻实，不致因抽真空而冒出瓶外；冻 干箱的每一板层之间，每一板层的各 部分之间温差越小，则预冻的时间可 以相应缩短，一般产品的温度达到冻 结最低温度1－2小时后，即可开始抽 真空，进行升华干燥。
七、制品的第一阶段干燥
5．干燥后的物质疏松多孔，呈海绵状，加水后溶解迅 速而完全，几乎立即恢复原来的性状。
6．由于干燥在真空下进行，氧气极少，因此一些易氧 化的物质得到了保护。
7．干燥能排除95-99%以上的水份，使干燥后产品能长 期保存而不致变质。
三、冻干机的组成
1、冻干机的组成按系统分
1.1 制冷系统 1.2 真空系统 1.3 加热系统 1.4 控制系统
2.1 冻干箱
冻干箱是一个能够致冷到-40℃左右， 能 够 加 热 到 +50℃ 左 右 的 高 低 温 箱 ， 也是一个能抽成真空的密闭容器。
它是冻干机的主要部分，需要冻干的 产品就放在箱内分层的金属板层上， 对产品进行冷冻，并在真空下加温， 使产品内的水份升华而干燥。
2.2冷凝器
冷凝器同样是一个真空密闭容器，在 它的内部有一个较大表面积的金属吸 附面，吸附面的温度能降到-40℃以 下，并且能恒定地维持这个低温。
5、板层的温度应进行合理控制
在升华干燥阶段，冻干箱的板层为制品的升华提供热量。
板层温度高，制品获得的热量就多；板层温度低，制品 获得的热量就少；
板层温度过高，制品获得过多的热量使制品发生熔化； 板层温度过低，制品得不到足够的热量会延长升华干燥 时间。因此，板层的温度应进行合理的控制。
分的升华。一般分装厚度不大于10mm。
2. 制品冻结时的注意事项
2.2.2 有些制品需用大瓶，并且瓶中制品装量较多时， 可以采用旋冻的方法冻成壳状，或倾斜容器冻成斜面， 以增大表面积，减小厚度。
2.3 直接把产品放置在冻干箱内的多层搁板上，由冷 冻机来进行冷冻。大量的小瓶和安瓿进行冻干时为了 进箱和出箱方便，一般把小瓶或安瓿分装在若干金属 盘内，再装进箱子。
1、冷冻干燥的程序
1.3一般加热分两步进行，第一步加 温不使制品的温度超过共熔点的温度； 待制品内水份基本干完后进行第二步 加温，这时可迅速地使制品上升的规 定的最高温度。在最高温度恒温保持 数小时后，即可结束冻干。
1.4冻干结束压塞后，放入无菌空气 进入干燥箱，然后尽快地出箱封口，
2、冷冻干燥时间的影响因素
1.第一阶段干燥的简述
1.1 制品内的冰全部升华之前的阶段称第一阶段干燥、 也叫作解吸干燥阶段
1.2 制品在升华时要吸收热量，一克冰全部变成水蒸汽 大约需要吸收670卡左右的热量，因此升华阶段必须对 产品进行加热。但对制品的加热量是有限度的，不能使 制品的温度超过其自身共熔点温度。
2. 升华的制品温度与共熔点温度的比较
也能通过对升华产品的电阻的测量来推断。如 果测得产品的电阻大于共熔点时的电阻数值， 则说明产品的温度低于共熔点的温度；如果测 得的电阻接近共熔点时的电阻数值，则说明产 品温度已接近或达到共熔点的温度。
4、冻干箱内的压强
4.1 冷冻干燥时冻干箱内的压强，过去认为是 越低越好，现在则认为不是越低越好，而是要 控制在一定的范围之内。
4.2 压强低当然有利于产品内冰的升华。但由 于压强太低时对热传递不利，产品不易获得热 量，升华速率反而降低。实验表明：在冻干箱 的压强低于10Pa时，气体的对流传热小到可以 忽略不计；而压强大于10Pa时，气体的对流传 热就明显增加。在同样的板层温度下，压强高 于10Pa时，产品容易获得热量，因而升华速率 增加。
大的冰晶容易升华，小的冰晶不 利于升华；但大的冰晶溶解慢，小 的冰晶溶解快。冰晶越小、干燥后 越能反映产品的原来结构。
5、冻结之前应确定的三个数据
5.1 冻结的速率 ：应根据产品不同 而试验出一个最优冷冻速率。
5.2 冻结的最低温度：应根据该产品 的共熔点来决定，预冻的最低温度应 低于共熔点的温度。
1.3冻结过程不仅昰为了保护物质的 主要性能不变；而且要获得冻结后制 品有合理的结构以利于水份的升华； 还要有恰当的装量，以便日后的应用。
2.制品冻结时的注意事项
2.1 制品中物质的含量：需要冻干的产品需配制成一定 浓度的液体，为了能保证干燥后有一定的形状，物质含
量在20%左右最佳。
2.2.1 制品分装到容器中要有一定的表面积与厚度之比。 表面积要大一些，厚度要小些，这样才有利于制品中水
冻干制品在升华开始时必须要冷到共熔点以下的温度， 使冻干制品真正全部冻结。
