冷冻干燥机原理

冷冻式干燥机工作原理(全)冷冻式干燥机工作原理、操作事项及维护保养2、工作原理※潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。

换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝，冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转，水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。

经降温后的空气压力露点最低可达2℃。

降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换，经热交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器（同行独有的设计）与高温的冷媒再次热交换使出口的温度得到充分的加热，确保出口空气管路不结露。

同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量。

3、机台主要仪表及主要控制开关说明机台的主要仪表由压缩机空气压力表、冷媒高压表、冷媒低压表组成；主要控制器由ON/OFF按钮开关、冷冻系统高低保护开关、防冻开关组成。

①、空气压力表安装在仪表盘上，用于显示机台压缩空气的压力。

表上由若干刻度组成，表内下方Mpa和中Kg/CM2代表的是压力的单位值。

读取压力数值时，观察表上指针对应的刻度值加上其相对的单位值即可。

②、冷媒低表安装在仪表盘上，用于显示冷冻系统的低压端的压力或温度，表上由若干刻度组成，读法与高压表相同。

备注：机台型号不同仪表数量、型式配置有所不同，实际配置以实物为准。

4、主要控制器①、ON/OFF按鈕開關安裝在機台的儀錶盤上，用於控制機台的運行與停止。

②、冷凍系統高低壓保護開關安裝在機台內，用於控制冷凍系統高壓端及低壓端的壓力，避免機台的壓力超過使用範圍而造成設備的損壞。

③、化霜电磁阀安裝在機台內，用於控制機台的冷凝壓力，避免機台冷凝壓力過低，造成蒸發器冰堵5、冷冻式干燥机主要零配件①、压缩机冷干机使用的制冷压缩机目前大多采用中高温型全密封往复式压缩机，其特点是：结构紧凑、体积小、重量轻、振动小、噪声低，能效比高。

冷冻式干燥机原理1.压缩机：冷冻式干燥机的工作过程从压缩机开始。

压缩机负责将低温低压蒸汽压缩成高温高压蒸汽。

蒸汽压缩的过程会使气体温度升高，同时使气体的压力增大。

2.冷凝器：高温高压蒸汽从压缩机流入冷凝器。

在冷凝器中，蒸汽暴露在冷凝剂的表面上，温度迅速降低。

因为冷凝器的温度远低于蒸汽的温度，所以蒸汽会冷凝成液体。

冷凝过程的目的是降低蒸汽的温度，使其转变为易于处理的液体形态。

3.阀门：在冷凝器中，液态水通过阀门进入蒸发器。

阀门的作用是调节液态水的流量，使得进入蒸发器的水量能够适应冷冻式干燥机的需求。

4.蒸发器：液态水在蒸发器中蒸发。

蒸发器通常包含一个冷冻器，冷冻器中的制冷剂低温低压，与液态水接触后，使其温度迅速降低，从而使液态水从固态转变为气态。

蒸发的过程会吸收大量的热量，导致蒸发器的温度降低。

5.真空泵：蒸发器中的水蒸汽在吸收热量之后被真空泵吸走。

真空泵负责在蒸发器中制造真空环境，通过抽取水蒸汽使其从蒸发器中被排出。

6.控制系统：冷冻式干燥机的控制系统负责监测和调节整个干燥过程。

它通过传感器监测冷凝器和蒸发器中的温度和压力，并根据设定的参数控制压缩机、阀门和真空泵的运行。

在冷冻式干燥机的工作过程中，湿润的物质首先被送入蒸发器，然后经过蒸发器中的制冷剂的作用，水分从液态转变为气态，并在真空环境中被吸走。

在整个过程中，制冷剂在冷冻循环中不断地循环使用，以实现对湿润物质的干燥。

冷冻式干燥机的优势在于其高效的干燥效果。

通过低温和真空的结合，冷冻式干燥机可以快速地将物质中的水分转变为气态，并将其从干燥物质中去除。

此外，冷冻式干燥机还可以避免高温对物质的影响，从而更好地保持物质的质量和特性。

冷冻干燥机的结构与工作原理
冷冻干燥机是一种将液态物质通过特殊处理转化为固态物质的设备。

其主要结构包括压缩机、冷凝器、膜泵、干燥室和控制系统。

1. 压缩机：压缩机是整个冷冻干燥机的核心设备，主要负责将低压、低温的制冷剂压缩成高压、高温的制冷剂。

2. 冷凝器：冷凝器是通过利用制冷剂在高压状态下的除热作用来将湿气从制品中除去的设备。

3. 膜泵：膜泵是负责将干燥室内的压力降到较低水平以促进水分的升华和脱除的设备。

4. 干燥室：干燥室是将待处理的物品放置于其中进行处理的主要区域。

该区域中压力低、温度低、湿度低，以促进水分从物品中升华和脱除。

5. 控制系统：控制系统是冷冻干燥机的重要组成部分，负责自动控制整个干燥过程中的各个参数，并将干燥数据输出给操作人员。

工作原理如下：
1. 通过压缩机使制冷剂达到高压、高温状态；
2. 制冷剂在高压、高温状态下进入冷凝器，除热后变为高压、低温状态；
3. 制品放入干燥室内，利用膜泵将干燥室内压力降低，使物品中的水分升华并脱离；
4. 设备通过控制系统对干燥过程中的温度、湿度、压力等参数进行自动监测和控制；
5. 处理完毕的固态物品通过另外的设备取出，完成整个干燥过程。

冷冻干燥机的工作原理
冷冻干燥机是一种常用的干燥设备，其工作原理可以简单描述为以下几个步骤：
1. 制冷：冷冻干燥机借助制冷系统将工作室内的温度降至低于冰点的温度。

通常使用的制冷剂有氨、氟利昂等。

2. 冷凝：湿润的物质（例如液体或气体）通过冷凝器的冷却表面，使其温度下降，从而使水蒸气转化为液态水。

3. 蒸发：将冷凝的物质（液态水）转化为气态水蒸气。

此过程中，冷冻干燥机会提供适当的环境和条件，使水分以气态形式释放出来。

4. 吸附：将产生的水蒸气从工作室内吸附到吸附剂上。

吸附剂通常是一种具有高吸湿性的材料，例如硅胶。

5. 脱附：当吸附剂吸收到饱和水分后，需进行脱附，即将吸附剂置于恒温恒湿的条件下，通过加热使水分脱离吸附剂。

6. 排水：干燥后的物质脱水排出，获得干燥的产品。

通过上述步骤的循环运行，冷冻干燥机可以将含有水分的物质进行干燥处理，将水分从物质中去除，得到保持原始形状的干燥产品。

这种干燥方法适用于许多领域，包括食品、药品、化工等。

冻干机设备工作原理
冻干机是将液态物质通过减压和加热的方式蒸发并冻结，最终将其转化为干燥的固体物质的设备。

它广泛应用于生物制品、药品、食品、化工等行业，以保留物质的原有特性和品质。

冻干机设备主要由冷冻系统、真空系统、加热系统和控制系统四个部分组成。

冷冻系统是冻干机设备的核心部分，它通过制冷技术将物质迅速冷冻至-40℃以下温度，使物质中的水分快速结晶。

这一过程需要使用低温制冷剂，如氟利昂、丙烷等。

真空系统则负责将冷冻的物质在真空环境下进行干燥。

在真空状态下，水分从固态直接转化为气态，从而去除物质中的水分。

真空系统包括真空泵和真空管道两部分，真空泵通过抽出管道中的空气，形成真空环境。

加热系统是为了加速物质的干燥过程而设置的，它通过加热设备使物质中的水分在真空状态下快速蒸发，使物质的干燥速度更快，同时也可以控制干燥温度。

控制系统则是整个设备的大脑，它可以自动控制冷冻、真空、加热等系统的工作状态，并能够根据设定的参数进行调控，如设定温度、真空度、干燥时间等。

冻干机设备的工作原理可以用以下四个步骤来概括：
1. 冷冻：将液态物质通过制冷技术迅速冷冻至-40℃以下，使物质中的水分快速结晶。

2. 干燥：在真空状态下，通过加热设备将物质中的水分快速蒸发，使物质变为干燥的固体物质。

3. 等温：在干燥之后，将物质温度升高至常温，使其处于稳定状态。

4. 封存：将干燥后的物质密封起来，防止其受到外界影响。

冻干机设备的工作原理非常复杂，需要多个系统协同工作才能完成干燥的过程。

在实际应用中，需要根据物质的特性和要求选择适合的冻干机设备，并合理设置各个系统的参数，以达到最佳的干燥效果。

真空冷冻干燥机的原理00冷冻干燥(以下简称冻干)就是将含水物质，先冻结成固态，而后使其中的水分从固态升华成气态，以除去水分而保存物质的方法。

冻干加工工艺对于某些生物制品、药品的制造起到关键性作用。

如麻疹疫苗和卡介苗冻干前在保冷情况下的有效期只有3个月，而卡介苗的安全试验就需耗时2个月才能完成。

冻干工艺使卡介苗的活菌数经4~5年存放后仍保持在合格水平。

目前冻干工艺生物制药中主要应用于生物、生化制品、中药注射剂制品和热不稳定的抗生素类制品的生产。

冷冻干燥机的工作原理冷冻干燥是利用升华的原理进行干燥的一种技术，是将被干燥的物质在低温下快速冻结,然后在适当的真空环境下,使冻结的水分子直接升华成为水蒸气逸出的过程.冷冻干燥得到的产物称作冻干物(lyophilizer)，该过程称作冻干(lyophilization)。

物质在干燥前始终处于低温冻结状态),同时冰晶均匀分布于物质中,升华过程不会因脱水而发生浓缩现象,避免了由水蒸气产生泡沫、氧化等副作用。

干燥物质呈干海绵多孔状，体积基本不变，极易溶于水而恢复原状。

在最大程度上防止干燥物质的理化和生物学方面的变性。

冷冻干燥机系由制冷系统、真空系统、加热系统、电器仪表控制系统所组成。

主要部件为干燥箱、凝结器、冷冻机组、真空泵、加热/冷却装置等。

它的工作原理是将被干燥的物品先冻结到三相点温度以下，然后在真空条件下使物品中的固态水份(冰)直接升华成水蒸气，从物品中排除，使物品干燥。

物料经前处理后，被送入速冻仓冻结，再送入干燥仓升华脱水，之后在后处理车间包装。

真空系统为升华干燥仓建立低气压条件，加热系统向物料提供升华潜热，制冷系统向冷阱和干燥室提供所需的冷量。

本设备采用高效辐射加热，物料受热均匀;采用高效捕水冷阱，并可实现快速化霜;采用高效真空机组，并可实现油水分离;采用并联集中制冷系统，多路按需供冷，工况稳定，有利节能;采用人工智能控制，控制精度高，操作方便。

对冻干制品的质量要求是:生物活性不变、外观色泽均匀、形态饱满、结构牢固、溶解速度快，残余水分低。

冷冻式压缩空气干燥机原理及控制电路一、冷冻式压缩空气干燥机的原理1. 压缩空气的含水量压缩空气中的水分是由于空气在被压缩时，相对湿度升高，导致水汽凝结成液态水混入压缩空气中。

这种水分对于一些工业设备、仪器以及管路等设备来说，会造成严重的腐蚀和损害。

2. 冷冻式压缩空气干燥机的工作原理冷冻式压缩空气干燥机使用低温冷却冷冻媒体来冷却压缩空气，使水蒸气在低温下凝结成液态水，并通过分离器将其分离出去。

这样就能够实现对压缩空气中水分的去除，从而达到干燥空气的目的。

3. 冷冻式压缩空气干燥机的组成冷冻式压缩空气干燥机通常由压缩机、冷凝器、蒸发器、膨胀阀以及控制系统等组成。

其中，压缩机的作用是将低温低压的蒸汽吸入、压缩成高温高压蒸汽后输出；冷凝器的作用是将高温高压蒸汽冷凝成高压液体；蒸发器的作用是将高压液体蒸发成低压低温中间态；膨胀阀的作用是通过改变蒸发器出口端压力来控制其出口端的温度和压力。

二、冷冻式压缩空气干燥机的控制电路1. 控制电路的作用冷冻式压缩空气干燥机的控制电路主要用于控制压缩机、冷凝器、蒸发器以及膨胀阀等组件的工作状态，以实现对压缩空气的凝结和蒸发等工作过程的控制。

2. 控制电路的组成冷冻式压缩空气干燥机的控制电路通常由控制器、电源、传感器以及执行器等组成。

其中，控制器的作用是接收传感器采集到的压缩空气温度、湿度等信息，并根据预设的设定值来控制执行器的工作状态，从而实现对压缩空气干燥机的自动控制。

3. 控制电路的工作原理控制电路通过对压缩空气温度、湿度等参数的监测和测量，将这些信息反馈到控制器中，控制器再根据预设的设定值来调节压缩机、冷凝器、蒸发器以及膨胀阀等组件的工作状态，以实现对压缩空气的干燥控制。

三、个人观点和理解冷冻式压缩空气干燥机在工业生产中发挥着非常重要的作用，它能够有效地去除压缩空气中的水分，保护工业设备不受腐蚀和损害。

而控制电路则是实现冷冻式压缩空气干燥机自动控制的关键组成部分，通过对压缩空气参数的监测和反馈，实现整个干燥过程的自动化，提高了工作效率和生产质量。

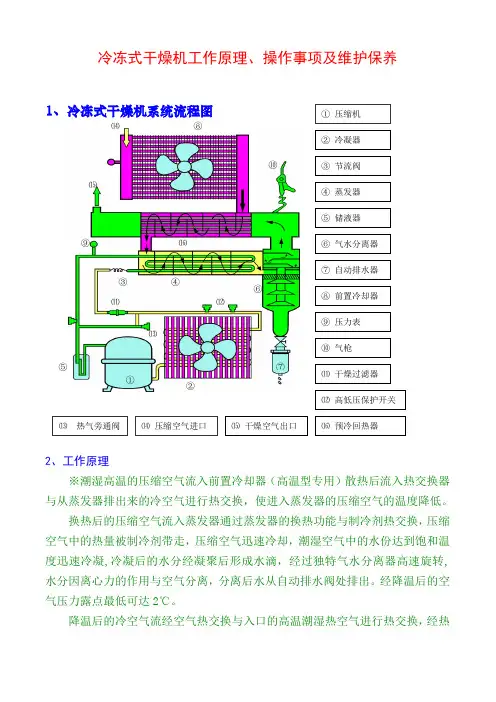

冷冻式干燥机工作原理、操作事项及维护保养1、冷冻式干燥机系统流程图2、工作原理 ※潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。

换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝,冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转,水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。

经降温后的空气压力露点最低可达2℃。

降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换，经热① 压缩机 ⑨ 压力表 ⑩ 气枪 ⑧ 前置冷却器 ⑥ 气水分离器 ⑤ 储液器 ④ 蒸发器 ② 冷凝器 ③ 节流阀 ⑦ 自动排水器 ⒁ 压缩空气进口 ⒀热气旁通阀 ⑿ 高低压保护开关 ⑾ 干燥过滤器 ⑿ ⑤ ④ ⑾ ③ ②① ⑨ ⑥ ⑩ ⑦⑧ ⒂ 干燥空气出口 ⒂ ⒀ ⒁ ⒃ 预冷回热器⒃交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器(同行独有的设计)与高温的冷媒再次热交换使出口的温度得到充分的加热,确保出口空气管路不结露.同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量.3、机台主要仪表及主要控制开关说明机台的主要仪表由压缩机空气压力表、冷媒高压表、冷媒低压表组成；主要控制器由ON/OFF按钮开关、冷冻系统高低保护开关、防冻开关组成.①、空气压力表②、冷媒低压表①、空气压力表安装在仪表盘上，用于显示机台压缩空气的压力.表上由若干刻度组成，表内下方Mpa和中Kg/CM2代表的是压力的单位值。

读取压力数值时，观察表上指针对应的刻度值加上其相对的单位值即可。

②、冷媒低表安装在仪表盘上，用于显示冷冻系统的低压端的压力或温度，表上由若干刻度组成，读法与高压表相同.备注：机台型号不同仪表数量、型式配置有所不同，实际配置以实物为准.4、主要控制器①、ON/OFF按钮开关安装在机台的仪表盘上,用于控制机台的启停。

SLAD 系列操作使用说明书目录一、 冷冻式干燥机原理………………………………………………………………2 二、 冷冻式干燥机零部件图解 (3)三、 设备安装事项…………………………………………………………………4-6四、 SLAD 系列冷冻式干燥机操作方法…………………………………………6-7五、 常规控制仪表板说明 (7)六、 冷冻式干燥机的启动过程 (8)七、 冷冻式干燥机的停机过程 (8)八、 冷冻式干燥机的保养要求………………………………………………… 9-10九、 冷冻式干燥机的典型故障分析和处理……………………………… 11-14一、 冷冻式干燥机工作原理：冷冻式干燥机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进行热交换而降温，使压缩空气中气态的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。

1、冷冻式干燥机工艺流程2、冷冻式干燥机配置流程、3、冷冻式干燥机主要零部件图解三、设备安装注意事项1、冷冻式干燥机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。

2、冷冻式干燥机避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所，需安装在环境温度高于0℃低于38℃的地方，风冷式冷冻式干燥机必须安置在室内，并具有良好的通气设备以维持冷冻式干燥机的正常工作。

安装在空压房内的风冷式冷冻式干燥机，要采取冷冻式干燥机与空压机的隔热措施。

将风冷型冷冻式干燥机置于可使冷却空气便于通过冷凝器的地方，设备与周围环境或机器之间的距离应保持在1米以上的空间便于保养和维修。

3、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降，设备空气进出口口警告通风不良将导致冷凝后的热空气流反复通过风冷冷凝器而使室温不断升高。

这将导致制冷压缩机排气压力过高使冷媒高压开关保护或使电机内部过载保护，最终使设备停止运转。

冷冻真空干燥机工作原理
冷冻真空干燥机（Freeze Dryer）是一种用于将物质冷冻并在真空环境下去除水分的设备。

其工作原理涉及三个主要步骤：冷冻、真空干燥和再加热。

以下是冷冻真空干燥机的基本工作原理：
1. 冷冻阶段：
-首先，将待干燥的物质放置在冷冻真空干燥机的冷冻室中。

-冷冻室内含有冷冻液（通常是乙二醇或其他制冷剂）。

-利用冷凝器或制冷机，将冷冻液通入冷冻室，将物质迅速冷冻至较低的温度，通常在零下30摄氏度至零下50摄氏度之间。

2. 真空干燥阶段：
-在冷冻状态下，将冷冻室内的压力降低，建立真空环境。

-启动真空泵，将冷冻室内的空气抽除，降低压力，促使冰的升华。

-此时，水分在冷冻的状态下从物质中蒸发，并以冰的形式凝固在冷凝器上。

3. 再加热阶段：
-一旦大部分水分已经升华并凝固在冷凝器上，进入再加热阶段。

-提高冷冻室的温度，以使残余的冰和水分升华，并以蒸汽的形式从物质中脱离。

-同时，通过控制真空泵的运行，维持真空状态，使水分更容易从物质中蒸发。

通过这一系列的步骤，冷冻真空干燥机成功地将水分从物质中去除，而且由于在低温和真空环境下进行，可以最大限度地保持物质的结构和活性，适用于许多需要保持原样的生物制品、药品、食品和其他敏感物质的干燥过程。
