基础工程课程设计例题一、教学目标本课程的教学目标是使学生掌握基础工程的基本概念、原理和设计方法，培养学生解决实际工程问题的能力。
具体目标如下：1.掌握基础工程的基本概念和分类；2.理解基础工程的设计原理和方法；3.熟悉常见的基础工程设计规范。
4.能够运用基础工程原理分析和解决实际工程问题；5.能够进行基础工程的设计和计算；6.能够撰写基础工程的设计报告。
情感态度价值观目标：1.培养学生的工程意识和创新精神；2.培养学生对基础工程安全的重视；3.培养学生对工程环境的保护意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.基础工程的基本概念和分类：包括基础工程的定义、作用、分类及其特点。
2.基础工程的设计原理和方法：包括基础设计的依据、原则和方法，以及不同类型基础的设计计算。
3.常见的基础工程设计规范：包括各类基础工程的规范要求和相关标准。
三、教学方法为了实现教学目标，我们将采用以下教学方法：1.讲授法：通过教师的讲解，使学生掌握基础工程的基本概念、原理和设计方法。
2.案例分析法：通过分析实际工程案例，使学生了解基础工程在实际工程中的应用和解决实际问题的能力。
3.实验法：通过实验操作，使学生掌握基础工程的实验方法和技能。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威的基础工程教材，作为学生学习的主要参考资料。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT和教学视频，提高学生的学习兴趣。
4.实验设备：准备齐全的实验设备，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评估学生的学习成果，我们将采用以下评估方式：1.平时表现：通过学生在课堂上的参与度、提问回答、小组讨论等表现，评估其对基础工程的理解和应用能力。
2.作业：布置适量的作业，要求学生独立完成，以评估其对基础工程知识和设计方法的应用能力。
3.考试：进行期中和期末考试，以评估学生对基础工程知识的掌握程度。
基础工程(道路专业)课程设计任务书《基础工程》课程设计题目：城市高架花瓶式桥墩桩基础设计时间：月日至月日共 1 周专业：土木工程（道路）班级：学号：姓名：指导教师：课程设计任务书本课程设计对象为某城市高架桥花瓶式桥墩下桩基础设计，包括基桩设计和承台设计。
一、设计资料1．上部结构及荷载资料上部结构为等跨的钢筋混凝土预应力梁桥,标准跨径为35m，公路-Ⅱ级汽车荷载，荷载为纵向控制设计，作用于混凝土桥墩承台顶面纵桥向的荷载如下：2．地质资料桥位地形平坦，位于已有道路上，墩基处地层成层较规律。
地下水埋置较深，对工程建设无不良影响，无不良工程地质现象存在。
地层及其物理力学指标见下表。
桥位地层及参数二、设计内容及要求按给定的条件完成桥墩基础与地基的设计与检算。
具体要求如下：1.按给定的桥墩底面尺寸拟定承台平面尺寸；2.分析桥墩处地基土层情况确定承台埋深，初步拟定承台厚度；3.初步拟定桩径，及施工方式；4.根据荷载情况初步拟定桩长；5.单桩竖向承载力计算；6.基桩竖向承载力计算；7.基桩水平承载力计算8.基桩截面强度设计计算9.承台受弯、受剪、受冲切计算三、设计完成后提交的文件和图表1．计算说明书部分：编制计算说明书一份，设计计算说明书用A4纸手写。
整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号、绘图规范和版面美观的要求。
2．图纸部分：绘制3号配筋图一张。
图纸应用AutoCAD制作或手工绘制，而且应该表达正确、布局合理和尺寸齐全。
按说明书在前，图纸在后的顺序装订成册，交给指导老师评阅。
四、进程安排1．星期一：布置设计任务，查阅资料,完成设计内容的1-5项工作2．星期二：查阅资料，理解掌握考虑承台、基桩协同工作的土的弹性抗力作用计算受水平荷载的桩基（弹性多排桩内力和变为计算方法），进行6-8项设计计算3．星期三：完成6-8项设计计算4．星期四：完成设计内容第9项工作5．星期五：绘图6．整理、上交设计计算说明书及图纸。

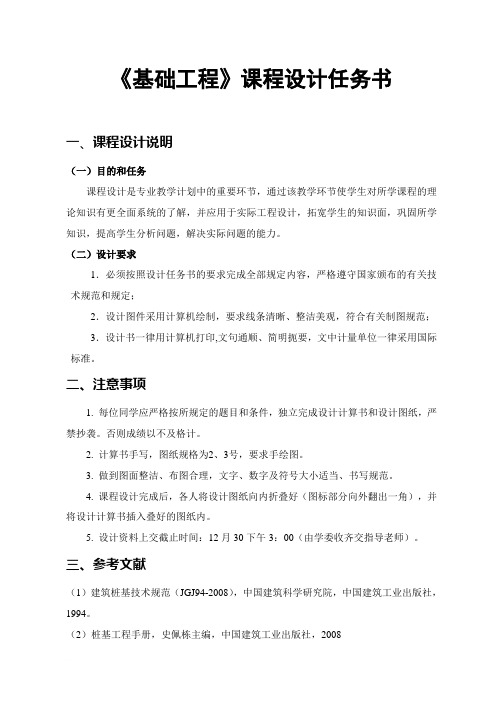

《基础工程》课程设计任务书一、课程设计说明（一）目的和任务课程设计是专业教学计划中的重要环节，通过该教学环节使学生对所学课程的理论知识有更全面系统的了解，并应用于实际工程设计，拓宽学生的知识面，巩固所学知识，提高学生分析问题，解决实际问题的能力。
（二）设计要求1．必须按照设计任务书的要求完成全部规定内容，严格遵守国家颁布的有关技术规范和规定；2．设计图件采用计算机绘制，要求线条清晰、整洁美观，符合有关制图规范；3．设计书一律用计算机打印,文句通顺、简明扼要，文中计量单位一律采用国际标准。
二、注意事项1. 每位同学应严格按所规定的题目和条件，独立完成设计计算书和设计图纸，严禁抄袭。
否则成绩以不及格计。
2. 计算书手写，图纸规格为2、3号，要求手绘图。
3. 做到图面整洁、布图合理，文字、数字及符号大小适当、书写规范。
4. 课程设计完成后，各人将设计图纸向内折叠好（图标部分向外翻出一角），并将设计计算书插入叠好的图纸内。
5. 设计资料上交截止时间：12月30下午3：00（由学委收齐交指导老师）。
三、参考文献（1）建筑桩基技术规范（JGJ94-2008），中国建筑科学研究院，中国建筑工业出版社，1994。
（2）桩基工程手册，史佩栋主编，中国建筑工业出版社，2008（3）基础工程，周景星等编，清华大学出版社。
（4）建筑地基基础设计规范（GBJ50007－2011），中华人民共和国建设部编，中国建筑工业出版社。
（5）地基及基础工程，顾晓鲁编，中国建筑工业出版社，2003。
（6）桩基础设计方法与施工技术，高大钊等编著，机械工业出版社，2002题目1：柱下独立基础设计一．设计资料 1地形拟建建筑地形平整2工程地质条件自上而下土层依次如下：①号土层：杂填土，层厚0.5m 含部分建筑垃圾。
②号土层：粉质粘土，层厚1.2m ，软塑，潮湿，承载力特征值ak f 130KPa =。
③号土层：黏土，层厚1.5m ，可塑，稍湿，承载力特征值180ak f KPa =。
设计任务书建筑物的场地资料：某综合楼，框架结构，柱下拟采用桩基础。
柱尺寸400X400，柱网平面布置见下图1。
图1地层及物理力学参数见表1。
表1地基岩土物理力学参数土层编号土的名称厚度（m）孔隙比e液性指数IL标准贯入锤击数N天然容重γ（kN/m3）压缩模量Ｅs（MPa）地基承载力特征值fak(KPa)1 素填土 1.5 －－－18 5 502 淤泥质土 3.3 1.04 1.08 －17 3.8 603 粉砂7.2 0.81 －14 19 7.5 1804 粉质黏土 4.8 0.79 0.74 －18.5 9.2 2305 粉砂层18.5 0.58 －31 20 16.8 300场地抗震设防烈度为7度，场地内砂土不会发生液化现象。
根据JGJ94-2008规范知，对于主要承受竖向荷载的抗震设防区低承台桩基，且建筑场地平整处于，抗震的有利地段，故无需考虑地震作用。
拟建场区地下水位深度位于地表下3.5m，地下水对混凝土结构无腐蚀性。
选择桩型、桩端持力层、承台埋深选择桩型根据施工场地、地基条件以及场地周围环境条件，根据JGJ94-2008规范，可选择旋挖桩。
选择桩的几何尺寸以及承台埋深依据地基土的分布，第4层土为粉质黏土，但其厚度不够，故可选第5层粉砂层作为持力层。
桩端全断面进入持力层的深度为1.6m （>2d ）,桩端的入土深度 h=1.5+3.3+7.2+4.8+1.6=18.4m 。
由于第1层土厚1.5m ，地下水位离地表3.5m,为了使地下水对承台没有影响，所以选择承台底进入第2层土0.5m ，即承台埋深为2m ，桩基得有效桩长l 即为18.4-2=16.4m 。
此桩截面尺寸可选用800mm ，桩身混凝土强度取C25。
桩基及土层分布示意图如右图所示。
（具体所画的图可依据的右图）确定单桩极限承载力标准值由规范JGJ94-2008，单桩竖向极限承载力标准值应符合下列规定：设计等级为乙级的建筑桩基，可由经验参数综合确定。
基础工程课程设计任务书（2）一、设计课题设计课题11.设计基本条件某多层工业厂房基础平面如图一；厂房结构采用钢筋混凝土框架结构，底层平面设计标高为±0.000m，室内外高差600mm ，厂房框架柱传至基础的荷载如图一。
该厂房拟建三个地点地质条件均不相同，各地点的地质条件如图二。
课题如下：课题1：柱下独立基础设计（包括基础梁）课题2：柱下条形基础设计课题3：柱下桩基础设计设计课题2 1、设计资料：1、线路：双线、直线、坡度4‰、线间距离5.0m ，双块式无碴轨道及双侧1.7m 宽人行道，其重量为44.4KN/m 。
2、桥跨：等跨L=32m 无碴桥面单箱单室预应力混凝土梁，梁全长32.6m ，梁端缝0.1m ，梁高3.0m ，梁宽13.4m ，每孔梁重8530KN ，简支箱梁支座中心距梁端距离0.75m ，同一桥墩相邻梁支座间距1.6m 。
轨底至梁底高度为3.7m ，采用盆式橡胶支座，支座高0.173m ，梁底至支座铰中心0.09m 。
3、建筑材料：支承垫石、顶帽、托盘采用C40钢筋混凝土，墩身采用C30混凝土，桩身采用C25混凝土。
4、地质及地下水位情况：标高（m ）地质情况厚度（m ）36.79～36.29 耕地0.5 36.29～30.79 软塑砂粘土 5.5 30.79～21.29 粉砂9.5 21.29～19.89 淤泥质砂粘土（松软）1.4 19.89～-3.51 细砂（中密） 23.4 -3.51～-12.31 粗砂（中密）8.8 -12.31～-22.31 中砂（中密）10.0 -22.31～-29.31 砾砂（中密） 7.0 -29.31～-46.31硬塑粘土17.0土层平均重度γ=20KN/m3，土层平均内摩擦角?=28φ。
地下水位标高：+30.50m 。
5、标高：梁顶标高+53.483m，墩底+35.81m。
6、风力：w=800Pa（桥上有车）。
7、桥墩尺寸：如图1所示。
《基础工程》课程设计任务书开题日期：2014年5月26 日完成日期：2014年 6 月 1 日一、设计目的通过本次设计，让学生初步掌握柱下钢筋混凝土独立基础的设计步骤、方法及具体的计算过程，并逐步培养从事基础工程浅基础的设计能力。
二、设计内容（一）设计题目柱下钢筋混凝土独立基础（二）设计内容1、确定基础埋深；2、按持力层承载力特征值确定基础底面尺寸；3、验算地基变形；4、基础结构设计：拟定基础剖面尺寸，进行内力分析、强度验算和配筋设计，并满足构造设计要求；5、绘制基础施工图，包括基础平面图、立面图及配筋图。
三、设计资料1、地形拟建建筑场地平整2、工程地质资料自上而下依次为：①号土层填土：厚约0.5 m，含部分建筑垃圾；②号土层粉质黏土：厚1.2 m，软塑，潮湿，承载力特征值f ak=130 kpa；③号土层黏土：厚1.5 m，可塑，稍湿，承载力特征值f ak=180 kpa；④号土层，细砂，层厚2.7 m，中密，承载力特征值f ak=240 kpa；⑤号土层，强风化砂质泥岩，厚度未揭露，承载力特征值f ak=300 kpa。
3、岩土设计技术参数地基岩土物理力学参数如表1所示。
表1 地基岩土物理力学参数表4、水文资料为地下水对混凝土无侵蚀性；地下水位于地表下1.5 m 。
5、上部结构资料上部结构为多层全现浇框架结构，室外地坪标高同自然地面，室内外高差450mm 。
柱网布置见图1，图中仅画出了1-6列柱子，其余7-10列柱子和4-1列柱子对称。
图1 柱网平面图重度 （γ） 孔隙比 （e ） 黏聚力 （c ） 内摩 擦角 （Φ） 压缩 系数 ( a 1-2)压缩 模量 （E s ）抗压 强度 （f rk ）承载力 特征值 （f ak ）kN/m³KPa度 1 MPaMPaMPaKPa① 杂填土 18 ② 粉质粘土20 0.65 34 13 0.20 10.0 130 ③ 粘土 19.4 0.58 25 23 0.22 8.2 180 ④全风化砂质泥岩 2122300.8240⑤ 强风化 砂质泥岩 22 20 25 3.0 300⑥ 中风化 砂质泥岩24 15 40 4.0 6206、上部结构作用：柱底的荷载效应标准组合值和荷载效应基本组合值分别见表2和见表3。
第 1 页班级 学号 姓名12级土木工程专业3、4班基础工程课程设计任务书————桩基础设计一、设计资料1、某建筑场地在钻孔揭示深度内共有6个土层，各层土的物理力学指标参数见表1。
土层稳定混合水位深为地面下1.0m ，地下水水质分析结果表明，本场地下水无腐蚀性。
建筑桩基设计等级为乙级，已知上部框架结构由柱子传来的荷载（作用在柱底即承台顶面）：kN V k 3200=,kNm M k 400=，kN H k 50=；柱的截面尺寸为：400×400mm ；承台底面埋深：d=1.5m 。
2、采用钢筋混凝土预制桩，C30强度等级，Ec=30000N/mm 2，桩顶容许水平位移10mm ，桩顶按铰接考虑。
3、承台设计资料：混凝土强度等级为C20，轴心抗压强度设计值为kPa f c 9600=，轴心抗拉强度设计值为kPa f t 1100=，钢筋采用HRB335级钢筋，钢筋强度设计值2/300mm N f y =。
4、《建筑桩基技术规范》(GJG94-2008) 二、设计内容及要求：1、分别以第4层粉质粘土及第6层粉砂为桩尖持力层，按照持力层埋深确定桩长，按照长径比40-70确定桩截面尺寸；2、计算单桩竖向承载力极限标准值和特征值；3、确定桩数和桩的平面布置图；4、选择一个你认为合理的桩长方案继续以下内容； 4.1群桩中基桩的受力验算； 4.2承台结构计算；4.3承台施工图设计：包括桩的平面布置图，承台配筋图和必要的图纸说明； 4.4需要提交的报告：任务书、计算书和桩基础施工图。
要求：1、计算书一份，有计算过程，手写在A4纸上，不能使用铅笔，字迹不潦草，字迹清楚；2、图纸采用3号图幅（A3），有必要的设计说明，打印；3、任务书与计算书、图纸订在一起，任务书订在前面。
注：计算书整洁度参与评分！表1 地基土物理力学指标设计参数表第 2 页。
《基础工程》课程设计任务书1.1 本课程设计任务基础工程设计的任务通常包含：①方案设计：目的是确定地基基础的技术方案，包括地基持力层的选取和基础结构形式的确定。
②技术设计：包括地基检算和基础结构设计两者。
其任务是通过力学计算和结构措施两方面的手段来保证所设计的地基基础满足设计总体目标的要求。
本课程设计任务：①认真阅读岩土工程勘察报告，完成工程概况及地层介绍；②进行地基基础方案论证，选择切实可行的地基基础方案；③完成相应基础工程设计。
1.2 设计内容1.2.1设计计算（1）综合分析设计资料，对三种常用的房屋基础类型（刚性基础、钢筋混凝土扩展基础和桩基础）的技术合理性进行比较（限于课时，本次课程设计不考虑造价因素），选择较为合理的基础方案。
（2）确定所选基础的类型，平面尺寸及埋深等；（3）完成该基础（包括地基）的计算。
1.2.2图纸（1）基础总平面布置图（假定所有基础均与自己设计的基础相同）；（2）基础结构图（应包含图纸说明和工程数量表）。
1.2.3设计计算说明书要求设计计算说明书通常应包含下述内容：（1）工程概况和设计任务。
包括：工程名称，场地位置，上部结构的类型、尺寸，本人承担的课程设计任务；（2）地质勘察资料介绍（勘查报告由老师提供）；（3）方案论证。
包括：基础选型，尺寸拟定，地基持力层的选取。
需要阐明自己的思路和考虑的因素并列出必要的说明；（4）计算说明。
包括：计算项目，计算过程和计算结果，方案调整的理由和结果。
需要阐明参数选取的理由、考虑的因素并列出必要的说明；设计计算说明书应制作成Word文档。
整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号规范和版面美观的要求，图纸应用CAD制作而且应该表达正确、布局合理和尺寸齐全。
说明书用16开纸张打印，和图纸一起装订成册，交任课老师评阅。
1.3设计依据及参考文献1．岩土工程勘察规范（GB50021-2001）．北京：中国建筑工业出版社，20022．建筑地基基础设计规范（GB50007-2002）．北京：中国建筑工业出版社，2002 3．建筑桩基技术规范（JGJ94-94）．北京：中国建筑工业出版社，19954．建筑抗震设计规范（GB50011-2001）．北京：中国建筑工业出版社，20015．建筑地基处理技术规范（JGJ79-2002）．北京：中国建筑工业出版社，20026．《基础工程》，华南理工大学、浙江大学、湖南大学等编，中国建筑工业出版社，2008年9月第二版7.《基础工程》，周景星等编，清华大学出版社，1996年9月8．《地基及基础工程》，顾晓鲁编，中国建筑工业出版社，2003年9．《基础工程学》，陈仲颐、叶书麟，中国建筑工业出版社，1990。
《基础工程》课程设计任务书开题日期： 2014年 5月 26 日完成日期： 2014年 6 月 1 日一、设计目的通过本次设计，让学生初步掌握柱下钢筋混凝土独立基础的设计步骤、方法及具体的计算过程，并逐步培养从事基础工程浅基础的设计能力。
二、设计内容（一）设计题目柱下钢筋混凝土独立基础（二）设计内容1、确定基础埋深；2、按持力层承载力特征值确定基础底面尺寸；3、验算地基变形；4、基础结构设计：拟定基础剖面尺寸，进行内力分析、强度验算和配筋设计，并满足构造设计要求；5、绘制基础施工图，包括基础平面图、立面图及配筋图。
三、设计资料1、地形拟建建筑场地平整2、工程地质资料自上而下依次为：①号土层填土：厚约0.5 m，含部分建筑垃圾；②号土层粉质黏土：厚1.2 m，软塑，潮湿，承载力特征值f ak=130 kpa；③号土层黏土：厚1.5 m，可塑，稍湿，承载力特征值f ak=180 kpa；④号土层，细砂，层厚2.7 m，中密，承载力特征值f ak=240 kpa；⑤号土层，强风化砂质泥岩，厚度未揭露，承载力特征值f ak=300 kpa。
3、岩土设计技术参数地基岩土物理力学参数如表1所示。
表1 地基岩土物理力学参数表4、水文资料为地下水对混凝土无侵蚀性；地下水位于地表下1.5 m 。
5、上部结构资料上部结构为多层全现浇框架结构，室外地坪标高同自然地面，室内外高差450mm 。
柱网布置见图1，图中仅画出了1-6列柱子，其余7-10列柱子和4-1列柱子对称。
图1 柱网平面图重度 （γ） 孔隙比 （e ） 黏聚力 （c ） 内摩 擦角 （Φ） 压缩 系数 ( a 1-2)压缩 模量 （E s ） 抗压 强度 （f rk ） 承载力 特征值 （f ak ）kN/m ³KPa度 1 MPaMPaMPaKPa① 杂填土 18 ② 粉质粘土20 0.65 34 13 0.20 10.0 130 ③ 粘土 19.4 0.58 25 23 0.22 8.2 180 ④全风化 砂质泥岩 2122300.8240⑤ 强风化 砂质泥岩 22 20 25 3.0 300⑥ 中风化 砂质泥岩24 15 40 4.0 6206、上部结构作用：柱底的荷载效应标准组合值和荷载效应基本组合值分别见表2和见表3。
表2 柱底荷载效应标准组合值柱号F k (kN) M k (kN•m) V k (kN)A轴B轴C轴A轴B轴C轴A轴B轴C轴1 975 1548 1187 140 100 198 46 48 442 1032 1615 1252 164 125 221 55 60 523 1090 1730 1312 190 150 242 62 66 574 1150 1815 1370 210 175 271 71 73 675 1218 1873 1433 235 193 297 80 83 746 1282 1883 1496 257 218 325 86 90 837 1339 1970 1560 284 242 355 96 95 898 1402 2057 1618 231 266 377 102 104 989 1534 2140 1677 335 288 402 109 113 10610 1598 2205 1727 365 309 428 120 117 114表3 柱底荷载效应基本组合值柱号F (kN) M (kN•m) V (kN)A轴B轴C轴A轴B轴C轴A轴B轴C轴1 1268 2012 1544 183 130 258 60 62 582 1342 2100 1627 214 163 288 72 78 673 1418 2250 1706 248 195 315 81 86 744 1496 2360 1782 274 228 353 93 95 885 1584 2435 1863 306 251 386 104 108 966 1667 2448 1945 334 284 423 112 117 1087 1741 2562 2028 369 315 462 125 124 1168 1823 2674 2104 391 346 491 133 136 1289 1995 2783 2181 425 375 523 142 147 13810 2078 2866 2245 455 402 557 156 153 1497、材料：混凝土等级C25～C30，钢筋HRB400。
8、根据以上所给资料及学生人数，每班划分为3个组。
第1组共15人，基础持力层选用③土层，设计 A轴柱下独立基础；第2组共15人，基础持力层选用④土层，设计 B轴柱下独立基础；第3组共15人，基础持力层选用③土层，设计 C轴柱下独立基础。
三、设计成果及要求：成果：《基础工程》课程设计计算书（1）设计计算书封面封面上应写明设计题目、学生姓名、专业、年级、指导教师等信息，且必须打印。
（2）目录及正文目录及正文格式自定，且必须手写。
要求：1．计算书按封面、任务书、目录、正文、结束语及参考文献的顺序进行左侧装订。
2．计算书要求书写工整、数字准确、图文并茂。
四、参考资料1．《土力学》（第2版）东南大学等四校合编.中国建筑工业出版社，2009；2．《基础工程》（第2版）华南理工大学等三校合编.中国建筑工业出版社，2009；3.《土力学与基础工程》赵明华主编. 武汉工业大学出版社，2003；4.《混凝土结构设计》（新1版）白国良主编. 武汉理工大学出版社，2011；5.《建筑结构荷载规范》（GB50009—2012），中国建筑工业出版社，2012；6.《建筑地基基础设计规范》（GB50007—2011），中国建筑工业出版社，2011；7．《混凝土结构设计规范》（GB50010—2010），中国建筑工业出版社，2010。
目录柱下独立基础设计 (1)1.1选择基础材料 (6)1.2选择基础埋置深度 (6)1.3地基承载力特征值 (7)1.4初步选择基底尺寸 (7)1.5验算持力层地基承载力 (8)1.6基础高度的确定 (9)1.7变阶处抗冲剪验算 (11)1.8配筋计算 (11)1.9基础配筋大样图 (13)结束语 (11)参考文献 (12)独立基础设计本人设计资料本人分组情况为第二组第23号，根据分组要求及参考书柱底荷载效应标准组合值及柱底荷载效应基本组合值选用8题号B 轴柱底荷载.①柱底荷载效应标准值:KN V m KN M KN F K K K 104,266,2507=⋅== 。
②柱底荷载效应基本组合值: KN V m KN M KN F 136,346,2674=⋅==。
持力层选用4号全风化砂质泥岩土层，厚2.7米，承载力特征值Kpa f ak 240=，框架柱截面尺寸为500mm ⨯500mm ，室外地坪标高同自然地面，室内外高差450mm 。
1.1选择基础材料基础采用C25混凝土，HRB335级钢筋，预估基础高度0.8m 。
1.2选择基础埋置深度根据柱下独立基础课程设计任务书要求和工程地质资料选取。
拟建厂区地下水对混凝土结构无侵蚀性，地下水位于地表下1.5m 。
取基础底面高时最好取至持力层下0.5m ，本设计取4号土层为持力层，所以考虑取室外地坪到基础底面为0.5+1.2+1.5+0.5=3.7m 。
由此得基础剖面示意图，如图1.2所示。
修改图上尺寸图1.2 基础剖面示意图1.3求地基承载力特征值a f根据全风化砂质泥岩，查表得b η=2.0，d η=3.0。
基底以上土的加权平均重度为：3/5.185.05.12.15.0)1021(5.0)104.19(5.1)1020(2.0201185.0m KN m =+++-⨯+-⨯+-⨯+⨯+⨯=γ由于持力层为粘土，地基承载力特征值为：Kpa f ak 240= 持力层承载力特征值a f （先不考虑对基础宽度修正值）为Kpa d f f m d ak a 6.417)5.07.3(5.180.3240)5.0(=-⨯⨯+=-+=λη上式d 按室外地面算起。
1.4初步选择基底尺寸取柱底荷载标准值：KN V m KN M KN F K K K 104,266,2057=⋅== 计算基础和回填土重K G 时的基础埋置深度为m d 43.3)65.32.3(21=+=基础底面积为200.67.3206.4172057m d f F A G a K =⨯-=-=γ由于偏心不大，基础底面积按20%增大，即202.70.62.12.1m A A =⨯==初步选定基础底面积22.734.2m bl A =⨯==，且b=2.4m ≤3m 不需要再对a f 进行修正。
1.5验算持力层地基承载力基础和回填土重为KN dA G G K 5.3352.7)2.21043.320(=⨯⨯-⨯==γ偏心距5.0615.05.33520578.0104266=≤=+⨯+=+=lm G F M e K K K KK min P 0>，满足要求。
基底最大压应力：KN f KN l e A G F P a K K K 92.2682.137.256)316.061(4.844.3491282)61(max =<=⨯++=++=Pmax=(2057+335.5)／7.2＊(1+6⨯0.15/3)=432KN <1.2````` 1.6计算基底反力取柱底荷载效应基本组合设计值：KN V m KN M KN F 136,346,2674=⋅==静偏心距为：m N M e k 17.026748.01363460=⨯+==基础边缘处的最大和最小净反力为：Kpa l e lb F P ko 7.4971.245maxmin )317.061(2.72674)61(=⨯±=±=1.7基础高度的确定柱边基础截面抗冲切验算（见图1.3）（a）（b ）图1.3 冲切验算简图（a ）柱下冲切 （b ）变阶处冲切取l=3m,b=2.4m, m a m b a c c t 5.0,5.0===,初步选定基础高度h=800mm ，分两个台阶，每阶段高度均为500mm 。
