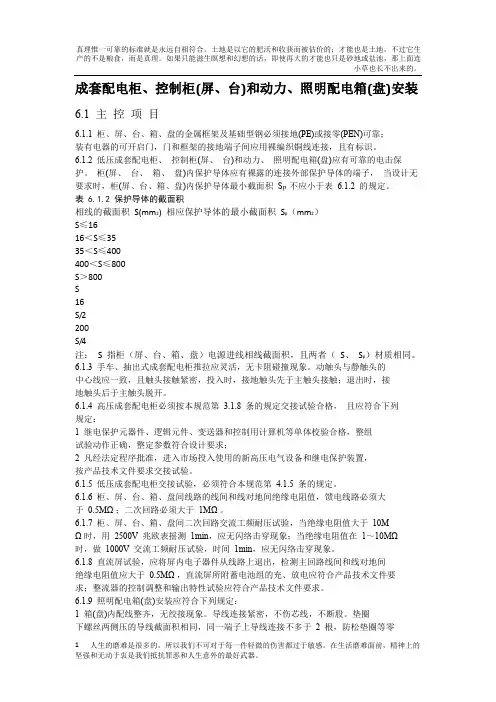

成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装6.1 主控项目6.1.1 柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
6.1.2 低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。
柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积S p 不应小于表6.1.2 的规定。
表 6.1.2 保护导体的截面积相线的截面积S(mm2) 相应保护导体的最小截面积S p（mm2）S≤1616＜S≤3535＜S≤400400＜S≤800S＞800S16S/2200S/4注：S 指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、S p）材质相同。
6.1.3 手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。
动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。
6.1.4 高压成套配电柜必须按本规范第3.1.8 条的规定交接试验合格，且应符合下列规定：1 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2 凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
6.1.5 低压成套配电柜交接试验，必须符合本规范第4.1.5 条的规定。
6.1.6 柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。
6.1.7 柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V 兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10MΩ时，做1000V 交流工频耐压试验，时间1min，应无闪络击穿现象。
xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。
4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。
施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。
（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。
（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。
（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。
第三章 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装第一节 施工准备（1级 2级）对主要器材要求：1．设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
2．铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，夹层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、并为合格供货商定点厂产品，并有产品合格证。
3．塑料配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。
4．木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。
5．必须采用镀锌型钢和板材、镀锌螺栓、螺母、垫圈、机螺丝符合规范要求，并有材质证明。
6．绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
第二节 工艺流程和施工要领（1级 2级 3级）一、成套配电柜、控制柜（屏、台）（三级）设备开箱检查 → 设备搬运 → 柜（盘）就位 → → 柜（盘）上方母线配制 →柜（盘）二次回路结线 →→ 柜（盘）试验调整 → 送电运行验收1. 设备开箱检查：1.1 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
1.2 柜(盘)本体外观检查应无损伤及变形，油漆完整无损。
1.3 柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。
2. 设备搬运2.1 设备运输：由起重工作业，电工配合。
根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。
2.2 设备运输、吊装时注意事项：2.2.1 道路要事先清理，保证平整畅通。
2.2.2 设备吊点：柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。

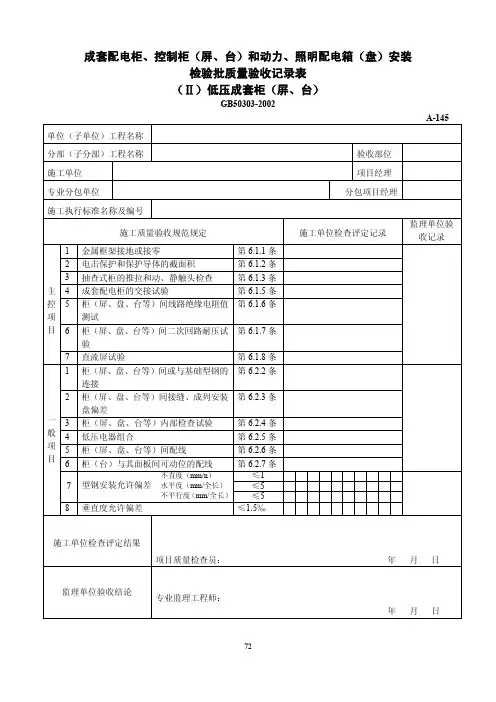

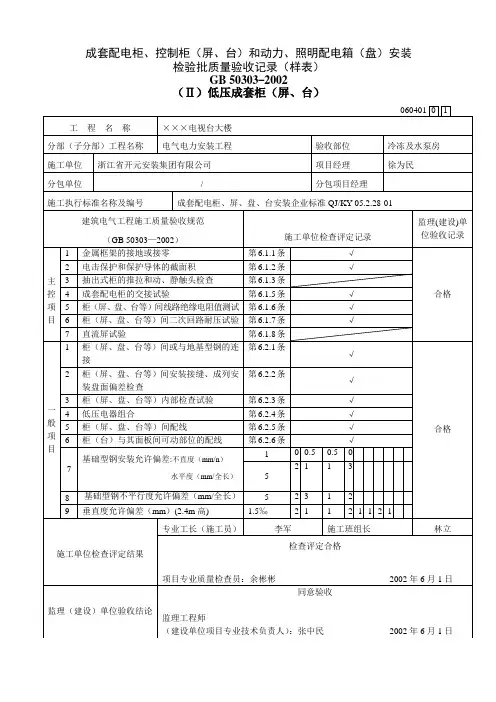

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表（Ⅱ）低压成套柜（屏、台）GB50303-2002A-145 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理专业分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理单位验收记录主控项目1 金属框架接地或接零第6.1.1条2 电击保护和保护导体的截面积第6.1.2条3 抽查式柜的推拉和动、静触头检查第6.1.3条4 成套配电柜的交接试验第6.1.5条5 柜（屏、盘、台等）间线路绝缘电阻值测试第6.1.6条6 柜（屏、盘、台等）间二次回路耐压试验第6.1.7条7 直流屏试验第6.1.8条一般项目1 柜（屏、盘、台等）间或与基础型钢的连接第6.2.2条2 柜（屏、盘、台等）间接缝、成列安装盘偏差第6.2.3条3 柜（屏、盘、台等）内部检查试验第6.2.4条4 低压电器组合第6.2.5条5 柜（屏、盘、台等）间配线第6.2.6条6 柜（台）与其面板间可动位的配线第6.2.7条7不直度（mm/n）型钢安装允许偏差水平度（mm/全长）不平行度（mm/全长）≤1≤5≤58 垂直度允许偏差≤1.5‰施工单位检查评定结果项目质量检查员：年月日监理单位验收结论专业监理工程师：年月日填表说明主控项目：1.柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编制铜线联接，且有标识。
2.高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格，且符合下列规定：▲继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；▲凡经法定程批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
3.高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格，且符合下列规定：▲继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；▲凡经法定程批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
审、报验表工程名称：太和县富民路安置区工程编号：07050101001致：浙江同舟建设管理有限公司（项目监理机构）我方已完成地下车库 1-10/S-AN轴配电箱安装工作，经自检合格，请予以审查、验收。
附件：□隐蔽工程质量检验资料□检验批质量检验资料：成套配电柜、控制柜（台、箱）和配电箱（盘）安装检验批质量验收记录□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。
□所报检验批的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意进行下道工序。
□检验批的技术资料基本齐全，且基本符合要求，因□砂浆/□混凝土试块强度试验报告未出具，暂同意进行下道工序施工，待□砂浆/□混凝土试块试验报告补报后，予以质量认定。
□所报分项工程的各检验批的验收资料□完整/□不完整，且□全部/□未全部达到合格要求，经现场检测、核查□合格/□不合格。
□纠正差错后再报。
项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
审、报验表工程名称：太和县富民路安置区工程编号：07050101002致：浙江同舟建设管理有限公司（项目监理机构）我方已完成地下车库10-16/S-AV轴配电箱安装工作，经自检合格，请予以审查、验收。
附件：□隐蔽工程质量检验资料□检验批质量检验资料：成套配电柜、控制柜（台、箱）和配电箱（盘）安装检验批质量验收记录□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。
XX建筑工程建筑电气工程施工作业指导书（电气动力工程成套配电柜、控制柜和动力配电箱安装）牵头单位：XX建筑分公司参编单位：**公司**分公司目录3电气动力工程 (1)3.1成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装 (1)3.1.1成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装适用范围 (1)3.1.2成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装施工准备 (1)3.1.3成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装技术要求 (2)3.1.4成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装程序与工艺流程33.1.5成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装要求和施工方法43.1.6成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装质量控制与检验103.1.7 1.7成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装安全、职业健康和绿色施工要求 (11)3电气动力工程3.1 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装3.1.1 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装适用范围适用于一般工业与民用建筑电气工程成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装的施工。
3.1.2 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装施工准备（1）作业面要求1）盘、柜所在房间土建施工完，门窗封闭，墙面、顶板涂料刷完，地面施工完。
2）暗装配电箱随土建结构预留好安装位置。
3）暗装配电箱及明装配电箱盘面安装时，抹灰、喷浆及油漆全部完成。
4）土建基础位置、标高符合设计要求，墙体结构应弹出施工水平线。
（2）人员要求1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工试验与试运行方案，熟悉施工图纸和规范标准，消除有关技术问题和安全隐患；3）施工人员必须按要求佩戴安全防护用品。
成套配电柜、控制柜(屏、台)和动力配电箱(盘)安装作业指导书【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）成套配电柜、控制柜(屏、台)和动力配电箱(盘)安装作业指导书1 适用范围适用于电压为lOkV以下及一般工业与民用建筑，石化装置，工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2 施工准备2.1技术准备施工图纸、设备产品合格证等技术资料齐全。
施工前明确设计要求，熟悉现行标准、技术标准。
施工方案明确：对根底型钢制作安装，设备开箱检查，设备搬运吊装，盘柜稳装，电缆、母线压接、配线、校线各主要工艺过程都要有具体要求并在施工中严格执行。
新型、引进、合资成套设备及UPS系统等柜、屏、台安装必须符合产品技术文件和设计要求。
2.2设备及材料要求设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。
实行生产许可证和平安认证制度的产品，有许可证编号和平安认证标志，相关材证资料齐全。
配电箱、柜内主要元器件应为"CCC"认证产品，规格、型号符合设计要求。
柜内配线、线槽等附件应与主要元器件相匹配。
手动式开关机械性能要求有足够的强度和刚度。
安装使用材料(1)型钢外表无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
(2)镀锌制品螺栓、垫圈、支架、横担外表无锈斑，有合格证和质量证明书。
(3)其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。
(4)配电箱体应有一定的机械强度，周边平整无损伤。
铁制箱体二层底板厚度不小于 1.5mm。
阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆做好防腐处理。
(5)导线电缆的规格型号必须符合设计要求，有产品合格证。
2.3作业条件施工图纸及技术资料齐全无误。
按已审批的施工组织设计和施工方案，做好技术交底(技术、质量、平安和消防等措施落实)。
柜、屏、台所在房间土建施工完毕，门窗封闭，墙面、屋顶油漆喷刷完毕，地面工程完毕。
成套配电柜控制柜台箱和配电箱盘安装前言成套配电柜控制柜、台箱和配电箱盘是工业生产中必需的电气配电设备，广泛应用于各种场合，如工厂、矿山、交通、市政等。
本文将介绍成套配电柜控制柜、台箱和配电箱盘的安装步骤和注意事项，以及安装前的准备工作。
准备工作1. 环境条件成套配电柜控制柜、台箱和配电箱盘的安装环境应该满足以下要求：•温度在-5℃至+40℃之间；•环境湿度不超过50%；•无可腐蚀性气体和有害气体；•无明显振动和冲击。
2. 工具和材料进行安装时，需要准备以下工具和材料：•手电钻；•安装螺丝和螺母；•安装螺栓和螺钉；•螺丝刀；•手套；•笔记本电脑或手持终端等辅助设备。
3. 设备检查在安装前，需要对配电柜控制柜、台箱和配电箱盘进行检查，确保设备正常，相关配件也要检查是否齐全。
步骤1. 箱体安装首先需要将成套配电柜控制柜、台箱和配电箱盘的箱体按照要求安装在指定位置上，安装时应注意以下事项：•底座的水平度检查；•箱体之间的垂直度检查；•箱体的间隙要求如何。
2. 安装配线结构安装箱体后，要根据不同的应用场合，安装不同的配线结构，包括隔板、垫片、导引架等。
具体安装步骤如下：•按照设计要求安装隔板和垫片；•根据安装要求，将配线架和导引架安装到位；•连接配线架和导引架，并确保连接牢固可靠。
配线是成套配电柜控制柜、台箱和配电箱盘的重要部分，必须按照设计要求进行配线，具体步骤如下：•按照电气图纸连接各种电器元件；•安装密封环和接线端子，并确保连接牢固可靠；•进行接线之前，需要检查连接线的质量和绝缘性。
4. 电源连接电源连接是成套配电柜控制柜、台箱和配电箱盘的关键步骤，必须按照要求连接电源，在连接电源前需注意以下事项：•安装与电源用电情况相符的保险；•使用电气表检查电源电压和频率是否符合要求；•在安全空气开关中安装并连接电源导管；•确保接线牢固可靠，避免电气事故发生。
5. 调试安装完成后，需要对成套配电柜控制柜、台箱和配电箱盘进行调试，确保设备正常运行。
成套配电柜、控制柜（屏、台）动力、配电箱（盘）安装1操作要点1.1设备开箱检查应符合如下要求：1.1.1安装单位、监理单位、建设单位共同参加开箱检查，并做好检查记录。
1.1.2按照设备清单、施工图纸、设备技术资料核对设备本体及附件、备件的规格型号，应符合设计图纸要求，附件、备件齐全，产品合格证、技术资料、使用说明书齐全。
1.1.3柜（盘）本体处外观检查应无损伤及变形，油漆完整无损。
1.1.4柜盘内部检查电器装置及元件，绝缘瓷件齐全，无损伤、裂纹等缺陷。
1.2设备搬运1.1设备搬运、吊装注意事项：①设备能人力搬运时，捆扎结实，绳牵处应衬于软物，以免损伤外观油漆。
②设备吊装时吊索应穿在设备顶部的吊环内，吊索的绳长一致，以防柜体变形或损坏部件。
③人力手推车搬运时必须用麻绳将设备固定牢，绑扎处衬于软物，平稳拖运。
2柜（盘）安装1柜（盘）安装应符合以下要求：1.1柜（盘）在基础型钢架上找正、找平，用0.5mm铁片调整，每处垫板不得超过3片。
1.2柜（盘）相互间及与基础型钢用镀锌螺栓，弹簧垫圈、平垫圈连接固定，低压柜、高压柜分别用M12、M16镀锌螺丝固定，且防松零件齐全。
1.3盘柜安装后的垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成排盘面偏差不应大于5mm；盘面之间偏差：相邻两盘边不应大于1mm。
1.4每台柜（盘）金属框架接地必须单独与基础型钢连接，即每台柜从后面左下部的基础型钢侧面焊上鼻子，用6mm2铜线与柜上的接地端了连接牢固。
装有电器的可开启的门，门和框架的接地端子应用编强铜线可靠连接，并作好标识。
安装在泵房内的配电柜，宜地面砌筑砖基基础，高度宜为200mm。
1.5成套配电柜电气检查应符合下列要求：①控制开关及保护装置的规格、型号符合设计要求。
②机械闭锁、电气闭锁装置动作准确；③动触头与静触头中心线应一致，触头接触紧密；投入时接地触头称于主触头接触，退出时接地触头后于主触头脱开；④主开关的辅助开关切换动作与主开关动作一致；⑤柜内照明齐全。
昆明市轨道交通3号线一期工程车站设备(风水电)安装及设备区装修工程项目(东段)三标段成套配电柜、控制柜(屏、台)安装作业指导书编制人:审核人:审批人:编制日期:中铁一局集团建筑安装工程有限公司昆明市轨道交通3号线一期工程车站设备(风水电)安装及设备区装修工程项目(东段)三标段项目部成套配电柜、控制柜（屏、台）安装施工作业指导书1 适用范围适用于电压为10KV以下及一般工业与民用建筑电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2 作业准备2.1技术准备1、施工图纸、设备产品合格证等技术资料齐全。
2、施工前明确设计要求，熟悉现行规范、技术标准。
3、施工方案明确：对基础型钢制作安装，设备开箱检查，设备搬运吊装，盘柜稳装，电缆、母线压接、配线、校线各主要工艺过程都要有具体要求并在施工中严格执行。
4、新型、引进、合资成套设备及UPS 系统等柜、屏、台安装必须符合产品技术文件和设计要求。
2.2设备及材料要求1、设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。
实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。
2、配电柜内主要元器件应为"CCC"认证产品，规格、型号符合设计要求。
3、柜内配线、线槽等附件应与主要元器件相匹配4、手动式开关机械性能要求有足够的强度和刚度。
5、安装使用材料应符合下列要求：型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
6、镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。
7、其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。
8、配电箱体应有一定的机械强度，周边平整无损伤。
铁制箱体二层底板厚度不1.5mm。
阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆做好防腐处理。
9、导线电缆的规格型号必须符合设计要求，有产品合格证。
工程名称江南东山分区04-4-1-1地块（中海国际社区J期）J1#编号07-07-B.1.12-00致：吉林省中鼎建设工程项目管理有限公司（项目监理机构）我方已完成了一单元配电箱、盘安装工作，经自检合格，请予以审查或验收。
附：1、配电箱安装检验批质量验收记录施工项目经理部（盖章）吉林省一建工程股份有限公司项目经理（签字）__________________2018年8月1日审查或验收意见：项目监理机构（盖章）吉林省中鼎建设工程项目管理有限公司监理工程师（签字）2018年月日表工程名称江南东山分区04-4-1-1地块（中海国际社区J期）J1#编号07-07-B.1.12-00致：吉林省中鼎建设工程项目管理有限公司（项目监理机构）我方已完成了二单元配电箱、盘安装工作，经自检合格，请予以审查或验收。
附：1、配电箱安装检验批质量验收记录施工项目经理部（盖章）吉林省一建工程股份有限公司项目经理（签字）__________________2018年8月10日审查或验收意见：项目监理机构（盖章）吉林省中鼎建设工程项目管理有限公司监理工程师（签字）B.1.12 配电箱安装____报验表工程名称江南东山分区04-4-1-1地块（中海国际社区J期）J1#编号07-07-B.1.12-00致：吉林省中鼎建设工程项目管理有限公司（项目监理机构）我方已完成了三单元配电箱、盘安装工作，经自检合格，请予以审查或验收。
附：1、配电箱安装检验批质量验收记录施工项目经理部（盖章）吉林省一建工程股份有限公司项目经理（签字）__________________2018年8月20日审查或验收意见：项目监理机构（盖章）吉林省中鼎建设工程项目管理有限公司监理工程师（签字）。
成套配电柜、控制柜（屏、表B.0.7台）和照明配电箱（盘）安装报审、报验表工程名称：新乡市大数据产业园12#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）地下室成套配电柜、控制柜（屏、台）和照我方已完成明配电箱（盘）安装工作,经自检合格，请予以审查或验收。
附件：隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料施工试验室证明资料其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录成套配电柜、控制柜（屏、表B.0.7台）和照明配电箱（盘）安装报审、报验表工程名称：新乡市大数据产业园12#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）一层成套配电柜、控制柜（屏、台）和照我方已完成明配电箱（盘）安装工作,经自检合格，请予以审查或验收。
附件：隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料施工试验室证明资料其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录成套配电柜、控制柜（屏、表B.0.7台）和照明配电箱（盘）安装报审、报验表工程名称：新乡市大数据产业园12#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）二层成套配电柜、控制柜（屏、台）和照我方已完成明配电箱（盘）安装工作,经自检合格，请予以审查或验收。
附件：隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料施工试验室证明资料其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
