BSMJ-0.4-50-3电容器BSMJ-0.4-50-3电容器引言：B:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电容器的功能,这里的B代表"并联",还有M代表"储能",C代表"串联".S:代表浸渍剂代号,这里的S表示"微晶蜡",还有Z代表"菜籽油",G代表"硅油",其中最常见的还是微晶蜡和菜籽油,市场上使用率最高的还是应当是微晶蜡介质的电容器.MJ:代表介质代号,这个就没什么好说的,基本都一样都是代表金属化聚丙烯薄膜.0.4:代表额定电压,这里的单位是KV,5KV以下的电容器都算是低压电容器,10KV 以上的电容器属于高压电容器.50代表额定容量,单位是Kvar,电容量可选的范围一般在1~50,如果对电容容量不了解,可以致电厂家上海昌日电子科技有限公司3:代表相数,就是火线接电柱的数量,一般电压小一点的是都使用单相(1相),电压大一点的都是使用三相(3相),也有特殊的是使用分相(3YN)壹，BSMJ-0.4-50-3电容器适用范围1.1 0.4系列自愈式低电压并联电容器，适用于标准电压为380V 的低压配电系统，以提高功率因数，降低线路损耗，改善电压质量。
1.2 0.45系列自愈式低电压并联电容器，适用于标准电压为380V，但电压波动大，或电压偏高的低压配电系统，尤其适宜石油、水泥、冶金等行业，以提高功率因数，减少线损，改善电压质量。
贰，BSMJ-0.4-50-3电容器型号含义BSMJ-0.4-50-3相数额定容量50(KVAR)额定电压（KV）400V介质代号（金属化聚丙烯薄膜）浸渍剂代号（S为石蜡）系列代号（并联电容器）叁，BSMJ-0.4-50-3电容器技术参数表符合标准：GB12747-97，IEC60831-01符合标准：GB12747-2004型号BSMJ-0.4-50-3制造商上海昌日电子科技有限公司额定电压：0.23，0.4，0.415，0.45，0.525，0.69及1.14kV；BSMJ并联电容单元为矩形、椭圆形或圆柱形金属外壳器外形主要作用用于电网提高功率因数，减少无功损耗改善电压质量。
自愈式低电压并联电容器—海文斯电气海文斯电气自愈式低电压并联电容器，用于改善低压电网质量，提高工频电力系统中的功率因数，保证线路负载设备的安全稳定运行；保证运行过程中电容器的安全性、故障率、电容损耗、抗谐波和使用寿命。
自愈式低电压并联电容器产品特点保护装置：使用过程中用户不会发生电容器爆炸、触电等情况；内置过压力保护装置、防爆装置；外部防触电保护装置；温控保护（可选择）：电容器温度达到70℃会自动停止工作，待降温65℃后自动运行投切；特殊材料：使用过程中不会发生电容器外部氧化生锈、漏电、着火，不易发生端子烧坏、接线不稳定、内部介质损坏、电容器鼓胀等导致电容器不能使用等情况，降低企业无功补偿成本。
均采用的是物理性质好与化学稳定性高的特殊原材料，选用6061铝合金、C10100无氧铜、锌铝金属化聚丙烯薄膜、201甲基硅油/多酚型缩水甘油醚环氧树脂等，在一定程度范围内真正做到了避免了上述问题的发生。
电容损耗：损耗大时，按照用户预计方案补偿，使用过程中可能会发生电容器欠补偿现象，本产品不会发生此类现象；介质损耗、金属损耗，综合损耗可达tgδ≤0.003；自愈性：电容器介质过电流击穿时，击穿点会自动恢复绝缘，并正常工作，每次自愈带来的容值衰减小于0.0001‰；抗谐波：本款电容器有一定的抗谐波能力，用户使用不易因较低程度谐波原因造成电容器损坏问题，降低用户无功补偿成本；适用于谐波电流畸变率THDI不超过10%的场合；使用寿命：本产品按要求使用，使用寿命可达150000小时以上，可以在很大程度上降低电容器长期使用的更换问题，节省用户无功补偿成本；体积：产品安装相对占用空间小，同体积柜子，用户可以补偿更多的Kvar；自愈式低电压并联电容器产品参数执行标准：IEC60831-1、IEC60831-2、GB/T12747-2017额定电压：250~850V（可特殊定制）额定频率：50/60Hz额定容量：5~50Kvar(可特殊定制)极壳耐压：3.50KV，AC，10S；极间耐压：2.15Un，AC，5S；过电压范围：1.10Un，每24h中8h；1.15Un，每24h中30min；1.20Un，5min；1.30Un，1min；过电流范围：1.3In下长期运行，最大电流可达1.43In容值偏差：-5~+5%防污等级：IP20，室内安装（与封盖一起装配，可达到IP54）；型号释义：HE LPC □ □ □□海文斯低压电容器额定电压(KV) 额定容量(Kvar) 1-单相，3-三相，Y-分相补偿G：椭圆形H：圆柱形F：方形自愈式低电压并联电容器使用须知安装环境：应无有害气体和蒸汽、无导电性或爆炸性尘埃、无剧烈机械运动，避免发生产品的早期损坏情况；环境温度：电容器使用时周围环境空气温度为–55/65℃，避免影响产品的正常使用；接线注意：G/H型产品外部接线必须采用软连接，避免影响产品防爆功能；运行要求：投入运行时，浪涌电流不得超过200倍额定电流，避免发生电容器启动损坏；自愈式低电压并联电容器订货须知参数：用户须提供产品额定电压、额定容量、相数等参数，以便我们为您挑选产品。
自愈式低压并联电容器使用说明书苏州工业园区苏容电气有限公司2022年3月一、概述本说明书适用于供50Hz或60Hz交流电力系统提高功率因数用的自愈式低电压并联电容器。
1.自愈式低压并联电容器内部由数个单独的元件经适当的电气连接而成，元件采用聚丙烯金属化薄膜为介质。
2.产品采用密闭的铁质或铝质外壳作封装，在上部有引出接线端子及接地柱。
3.产品内部设有过压力保护装置，当内部元件发生故障时会产生气体，使内部压力增大，当超过规定压力时压力保护装置动作，自动切断电源，确保用电安全。
4.本产品内部填充电容专用微晶蜡或软性树脂，常温下为固态。
二、型号说明三、技术参数1. 海拔高度不超过2000米。
2. 使用周围环境温度-25℃~55℃。
3. 容量值范围-5%~+10%4. 损耗值tag(δ)%：20℃时＜0.1%5. 绝缘性能：极对外壳3000V 或2倍UN+2000V 10S6. 耐压性能：极间额定电压×2.15倍10S7. 保护特性：内置压力保护装置保护8. 放电特性：内置放电电阻，切离电源1分钟，放电至50V以下9. 本产品符合GB/T 12747《标称电压1000V及以下交流电力系统用自愈式并联电容器》技术要求。
表一四、产品尺寸及重量常规产品详细信息扫描下方二维码进入我司公众号查看《附件1：常规方形自愈式低压并联电容器尺寸及重量》、《附件2：常规圆柱形低压自愈式并联电容器尺寸及重量》，非标产品咨询我司业务员确认。
五、接线示意图1.方形电容器接线示意图：2.圆柱形电容器接线示意图：六、运行及保护1.每台电容器前端必须配有单台熔断器保护。
2.电容柜体须配有进风口及散热风扇，确保电容柜内通风散热。
3.在有谐波场合须在电容器前端配套电抗器，避免谐波对电容器造成寿命影响。
4.电容器投切时有很大的浪涌电流，会对电容器本身及电网造成冲击，建议选用复合开关或可控硅投切开关作通断投切。
5.电容器运行时应在防雨、雪、潮湿的房间内，室内不许有腐蚀性气体、尘埃和蒸汽。
BSMJ0.45-25-3电容器服务热线：************产品型号:BSMJ0.45-25-3产品种类:电力电容器厂家品牌:圣约实业(上海)有限公司额定电压:0.45KV(低压)额定电容:25Kvar 电路连接:并联相数:三相功能:自愈式无功补偿产品价格:364元/只(具体价格可来电商谈)自愈式并联电容器使用于50HZ 或60HZ 电力系统,主要用于提高功率因素,减少功无功损耗,改善电压质量,挖掘变压器容量等,是国家大力推荐使用的节点产品.自愈式电容器以圣约实业销售的BSMJ 系列最为畅销,欢迎来电咨询!BSMJ0.45-25-3电力电容器的资料详情如下：一：技术参数产品型号BSMJ0.45-25-3品牌圣约实业额定电压0.45KV(低压)额定容量25Kvar相数三相产品功能自愈式无功补偿产品价格364元/只(价格仅供参考,具体价格请来电咨询)产品认证CCC 二：产品样本圣约实业(上海)有限公司 021-********圣约实业(上海)有限公司 021-56357337三：型号选型圣约实业(上海)有限公司 021-56357337四：产品图解圣约实业(上海)有限公司 021-56357337与BSMJ0.45-25-3电容器同电压的电力电容器还有：种类电压电容相数价格型号BSMJ 0.45203291BSMJ0.45-20-3BSMJ 0.45253364BSMJ0.45-25-3BSMJ 0.45303437BSMJ0.45-30-3BSMJ 0.45403583BSMJ0.45-40-3BZMJ 0.45203291BZMJ0.45-20-3BZMJ 0.45253364BZMJ0.45-25-3BZMJ 0.45303437BZMJ0.45-30-3BZMJ 0.45403583BZMJ0.45-40-3BZMJ 0.45503703BZMJ0.45-50-3与BSMJ0.45-25-3电容器同电容的电力电容器还有：种类电压电容相数价格型号BSMJ 0.25251969BSMJ0.25-25-1BSMJ 0.4253364BSMJ0.4-25-3BSMJ 0.45253364BSMJ0.45-25-3BSMJ 0.23253YN 969BSMJ0.23-25-3YN BSMJ 0.25253YN 918BSMJ0.25-25-3YN BSMJ 0.69253380BSMJ0.69-25-3BZMJ 0.25251969BZMJ0.25-25-1BZMJ 0.4253364BZMJ0.4-25-3BZMJ 0.45253364BZMJ0.45-25-3BZMJ 0.23253YN 969BZMJ0.23-25-3YN BZMJ 0.25253YN 918BZMJ0.25-25-3YN BZMJ 0.69253380BZMJ0.69-25-3完整版资料请点击左侧栏"电容器样本下载"按钮进行查询下载。
1概述3正常工作条件及注意事项3.1环境空气温度：-25℃~ +50℃3.2相对湿度：40℃时 ≤50%；20℃时 ≤90%3.3海拔高度：≤2000m3.4环境条件：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动应保证在良好的通 风条件下工作，不允许在密闭不通风的环境下工作。
3.5电容器使用注意事项：3.5.1过电压和过热将缩短电容器的寿命。
因此应严格控制运行条件(即：环境温度、电压及电流等)。
3.5.2系统中装并联电容器时，应充分注意以下情况：a.在谐波含量严重的环境下，不宜直接装设并联电容器，请串联抗谐波电抗器使用。
在谐波含量并不 严重的环境下，请提升电容器电压等级或采用滤波电容器。
(常见的谐波源有：变频器、直流整流器、 逆变器、电解电镀设备、中频炉、电弧炉等)b.在电动机固定连接并联电容器时，建议按电容器电流小于电动机空载电流90%来选配电容器。
c.在变压器空载时，应使电容器退出运行。
3.5.3系统中装并联电容器时，应选用能限制涌流及不重燃的专用开关、接触器、电子复合开关及过流 继电器等。
3.5.4电容器再投入需要延时3min 以上，断开电源必须进行短路放电之后，才能进行触及或测试。
3.5.5用小型断路器作短路保护时，应按电容器额定电流2-3倍选择，严禁断路器带电容器合闸。
3.5.6电容器从电源切除后一定要保证电容器剩余电压降至10%额定电压才允许再次投入BSMJ 系列自愈式低压并联电容器BSMJ 系列自愈式低电压并联电容器适用于额定电压1000V 及以下工频交流电力系统中，作提高功率因数、改善电压质量之用。
符合标准：GB/T 12747.1—2017；GB/T 12747.2—2017；IEC 60831-1:2014；IEC 60831-2:2014。
特点：1.1先进的进口生产装备，优良的进口聚丙烯薄膜，产品体积更小，质量更可靠。
1.2独特的设计和工艺，保障了产品能够适应较高的环境温度和系统电压波动较大的场所。
043
BSMJ 自愈式低压并联电容器
□ 体积小：重量轻，由于使用金属化聚丙烯膜新材料作为介质，体积，重量仅为老产品的1/4或1/5□ 损耗低：实际值低于0.10%，所以电容器自身能耗很低，发热小，温升低，工作寿命长，节能 效果更佳;
□ 优良的自愈性能：过电压所造成介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高;□ 安全性：内装自放电电阻和保险装置。
内装放电电阻能使电容器上所带的电能自动泄放掉； 当电容器发生故障时，保险装置能及时断开电源，避免故障的进一步发展，确保使用安全。
;自愈式低电压并联电容器，主要用于低压电网提高功率因数，减少无功损耗，改善电压质量。
产品符合：GB/T12747.1 IEC60831-1标准。
产品概述
选型指南
特点
主要技术参数
044
外形尺寸：（长×宽×高）mm ）
165×56×H +30
图
F1
外形尺寸：（长×宽×高）mm ）
162
×87×H +30
图F2
外形及安装尺寸
外形尺寸：（长×宽×高）mm ）
182×97×H +30
图
F3
BSMJ 自愈式低压并联电容器产品规格
045
046。

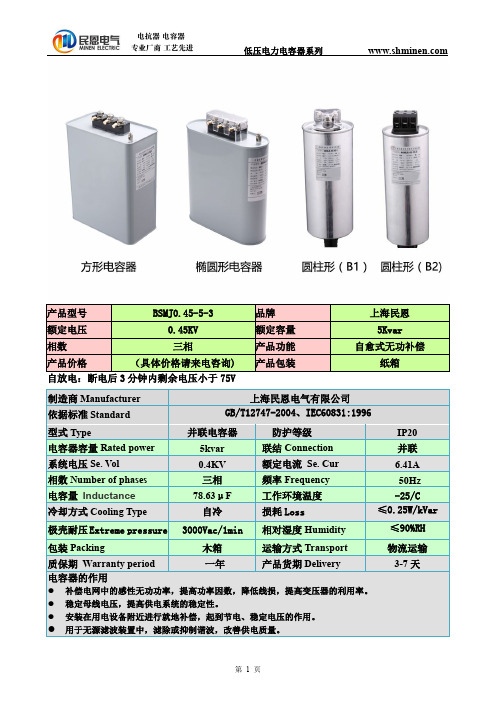

产品型号BSMJ0.45-5-3品牌上海民恩额定电压0.45KV额定容量5Kvar相数三相产品功能自愈式无功补偿产品价格（具体价格请来电咨询)产品包装纸箱自放电：断电后3分钟内剩余电压小于75V制造商Manufacturer上海民恩电气有限公司依据标准Standard GB/T12747-2004、IEC60831:1996型式Type并联电容器防护等级IP20电容器容量Rated power5kvar联结Connection并联系统电压Se.Vol0.4KV额定电流Se.Cur 6.41A相数Number of phases三相频率Frequency50Hz电容量Inductance78.63μF工作环境温度-25/C冷却方式Cooling Type自冷损耗Loss≤0.25W/kVar 极壳耐压Extreme pressure3000Vac/1min相对湿度Humidity≤90%RH包装Packing木箱运输方式Transport物流运输质保期Warranty period一年产品货期Delivery3-7天电容器的作用●补偿电网中的感性无功功率，提高功率因数，降低线损，提高变压器的利用率。
●稳定母线电压，提高供电系统的稳定性。
●安装在用电设备附近进行就地补偿，起到节电、稳定电压的作用。
●用于无源滤波装置中，滤除或抑制谐波，改善供电质量。
一、BSMJ0.45-5-3电力电容器的型号含义B S MJ 0.45 - 30 - 3 - B1结构代码接线方式：1——单相3——3相△接法3Y——3相Y接法3YN——3相Y接法，中性点引出1*3——3相独立额定容量（kvar)额定电压（kv)介质：金属化膜封装介质：S——石蜡K——空气D——氮气系列：A——滤波B——并联H-B——加强型二、BSMJ0.45-5-3电力电容器的频率特性三、BSMJ0.45-5-3电力电容器的结构四、BSMJ0.45-5-3电力电容器联接方式五、BSMJ0.45-5-3电力电容器的补偿方案1.产品特点----低压并联电力电容器BSMJ0.45-5-31）采用优质材料及欧洲先进设备和制造工艺，可靠性高，寿命长；2）产品种类齐全，满足不同应用领域特殊需求；3）干式结构，无漏油风险，环保无污染；4）先进的干式防爆技术，在安全性方面达到国际先进水平；2.技术参数----低压并联电力电容器BSMJ0.45-5-3执行标准：GB/T12747-2004、IEC60831-1996额定电压：130～1000V额定频率：50（或60）Hz，当频率为60Hz时须在订货时特别说明。
• 环境空气温度：-25℃~50℃（C 类） • 相对湿度：40℃时≤50% 20℃时≤90% • 海拔高度：≤2000m• 环境条件：无有害气体和蒸汽，无导电性和爆炸尘埃，无剧烈机械振动 • 安装位置：垂直安装，各方向的倾斜度不超过10°■ 工作条件及安装条件■ 产品特征• 核心材料：聚丙烯金属化薄膜 • 防爆结构：采用过压力隔离器 • 外壳采用磨砂铁皮加防锈覆膜/马口铁喷漆处理 • 单元件用软铜线引向铜质导电螺杆端子 • 端子座体采用黑色酚醛材料加热压注而成• 透明防弧、防尘罩用PC 材质加热压注而成 • 安装支架采用滑插式反扣结构，PC 材质热压注而成注1：不同补偿方式的电压表示方式单相补偿额定工作电压取决于客户使用方式，相或线皆可； 三相补偿额定工作电压使用线电压表示；分相补偿额定工作电压使用相电压√3表示； 注2：不同补偿方式以及不同额定工作电压最大补偿容量不同 注3：不同补偿方式以及不同额定工作电压外形尺寸不同，分为以下几种类型D: D 型扁圆壳体M: M 型长方壳体 注4：不同工作电压以及不同补偿方式容量范围以及尺寸参见详表 注5：补偿方式、额定工作电压范围内的其它补偿容量可定制电能管理系统P:有功功率Qc:无功功率ψ:相位角（补偿前）ψ＇:相位角（补偿后）■BSMJS补偿表■无功功率计算D 电能管理系统电能管理系统D 电能管理系统电能管理系统D 电能管理系统电能管理系统D 电能管理系统三相四线为（YN ）的接法注：该接线图主要用于用电不平衡电网单相接法注：该接线图主要用于单相用电或者三相用电不平稳的系统三相额定电压为0.525、0.45、0.4kV 的（△）接法注：该接线图一般用于电流较平衡的电网中注：该接线图主要用于降低场强■ 接线图电能管理系统。
BSMJS/K自愈式低电压并联电力电容器BSMJS/K Low Voltage Shunt Power Capacitor of the Self-Healing Type使用说明书User Manual符合标准：GB/T 12747.1 IEC60831-1Standard: GB/T 12747.1 IEC60831-1□安装、使用产品前，请仔细阅读使用说明书，并妥善保管、备用。
Please carefully read this User Manual before installing and operating the product, andkeep this manual properly for future reference安全告知Safety Notice在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。
Please carefully read this manual before conducting the installation, operation, run, maintenance, and inspection, and follow the contents of the manual to properly install and operate this product.危险：Danger:●严禁湿手操作电容器。
●Do not operate the surge protective device with your wet hands;●使用中，严禁触摸导电部位。
●Do not touch the live parts during operation;●维护与保养时，必须确保产品不带电。
●Mark sure that the product is deenergized during the maintenance and service;注意：Caution:●安装、维护与保养时，应由具有专业资格的人员操作。
