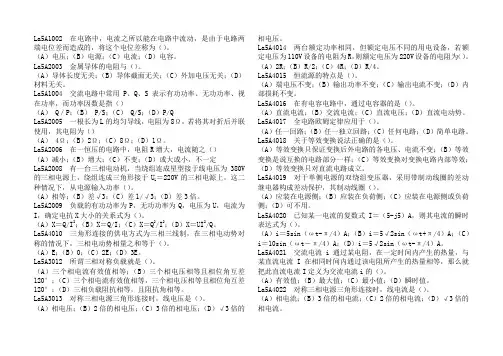

La5A1002 在电路中，电流之所以能在电路中流动，是由于电路两端电位差而造成的，将这个电位差称为（）。
（A）电压；（B）电源；（C）电流；（D）电容。
La5A2003 金属导体的电阻与（）。
（A）导体长度无关；（B）导体截面无关；（C）外加电压无关；（D）材料无关。
La5A1004 交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指（）（A） Q／P；（B） P/S；（C） Q/S；（D）P/QLa5A2005 一根长为L的均匀导线，电阻为8Ω，若将其对折后并联使用，其电阻为（）（A） 4Ω；（B）2Ω；（C）8Ω；（D）1Ω。
La5A2006 在一恒压的电路中，电阻R增大，电流随之（）（A）减小；（B）增大；（C）不变；（D）或大或小，不一定La5A2008 有一台三相电动机，当绕组连成星型接于线电压为380V 的三相电源上，绕组连成三角形接于UL＝220V的三相电源上，这二种情况下，从电源输入功率（）。
（A）相等；（B）差√3；（C）差1/√3；（D）差3倍。
La5A2009 负载的有功功率为P，无功功率为Q，电压为U，电流为I，确定电抗X大小的关系式为（）。
（A）X＝Q/I2；（B）X＝Q/I；（C）X＝Q2/I2；（D）X＝UI2/Q。
La5A4010 三角形连接的供电方式为三相三线制，在三相电动势对称的情况下，三相电动势相量之和等于（）。
（A）E；（B）0；（C）2E；（D）3E。
La5A3012 所谓三相对称负载就是（）。
（A）三个相电流有效值相等；（B）三个相电压相等且相位角互差120°；（C）三个相电流有效值相等，三个相电压相等且相位角互差120°；（D）三相负载阻抗相等，且阻抗角相等。
La5A3013 对称三相电源三角形连接时，线电压是（）。
（A）相电压；（B）2倍的相电压；（C）3倍的相电压；（D）√3倍的相电压。
La5A4014 两台额定功率相同，但额定电压不同的用电设备，若额定电压为110V设备的电阻为R，则额定电压为220V设备的电阻为（）。
大电流接地系统，电力变压器中性点接地方式有几种?答:变压器中性点接地的方式有以下三种: (1)中性点直接接地。
(2)经消弧线圈接地。
(3)中性点不接地。
试述电力生产的几个主要环节。
答:发电厂、变电所、输电线。
二次回路的电路图按任务不同可分为几种?答:按任务不同可分为三种，即原理图、展开图和安装接线图发供电系统由哪些主要设备组成?答:发供电系统主要设备包括输煤系统、锅炉、汽轮机、发电机、变压器、输电线路和送配电设备系统等。
差动放大电路为什么能够减小零点漂移?答:因为差动放大电路双端输出时，由于电路对称，故而有效地抑制了零点漂移;单端输出时，由于Re的负反馈抑制了零点漂移，所以，差动放大电路能够减少零点漂移。
什么是“不对应”原理?答:所谓不对应原理是，控制开关的位置与断路器的位置不对应。
低频减载的作用是什么?答:低频减载的作用是，当电力系统有功不足时，低频减载装置自动按频减载，切除次要负荷，以保证系统稳定运行。
继电器的一般检查内容是什么，答:继电器一般检查内容有:(1)外部检查。
(2)内部及机械部分的检查。
(3)绝缘检查。
(4)电压线圈过流电阻的测定。
移相电容器过流保护起什么作用?答:移相电容器过流保护的作用是:(1)发生相间短路时，保护电容器组。
(2)作为电容器内部故障的后备保护。
变压器油在多油断路器，少油断路器中各起什么作用?答:变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。
电压互感器有几种接线方式?答:有三种分别为:Y, y, d接线，Y, y接线，V, v接线。
发电机手动同期并列应具备哪些条件?答:发电机并列条件:待并发电机的电压、频率、相位与运行系统的电压、频率、相位之差小干规定值。
为什么万用表的电压灵敏度越高(内阻大)，测量电压的误差就越小?答:万用表电压灵敏度的意义是指每测量1V电压对应的仪表内阻，如MF-18型万用表为20000Ω/V。
用万用表电压档测量电压时，是与被测对象并联连接，电压灵敏度高，就是该表测量电压时内阻大，分流作用小，对测量的影响就小，测量结果就准确，反之测量误差就大。
第一部分试题一、继电保护的基本知识(一)名词解释1、电力系统故障2、电力系统异常运行状态3、电力系统事故4、继电保护装置5、可靠性6、安全性7、可依赖性8、选择性9、灵敏性10、主保护11、后备保护12、远后备保护13、近后备保护14、辅助保护二、填空1、电力系统短路的基本形式有、、、单相接地短路及匝间短路等几种。
2、最常见的短路故障是,最危险的短路故障是。
3、相间短路故障指的是和。
4、电力系统发生短路故障时,将出现负序电流;而发生短路故障时,将出现零序电流。
5、电力系统发生故障时,继电保护的任务: 。
6、在电力系统不正常运行时,继电保护的任务:。
7、对继电保护的四个基本要求是、、及。
8、对不正常工作方式保护的三个基本要求是、及。
9、迅速性又可称为 ,最快的继电保护装置动作时间为。
10、保护装置的灵敏性一般用衡量,其值,保护的灵敏性。
11、按动作结果不同归类,继电保护有和两大类。
12、按功能不同归类,继电保护有、和之分。
13、按反应物理量增大或减小动作归类,继电保护有和两大类。
三、是非判断1、继电保护装置是保证电力元件安全运行的基本设备,任何电力元件不得在无保护的状态下运行。
( )2、继电保护装置在电力系统中的主要作用是防止事故的发展和发生,限制事故的影响和范围,最大限度地确保安全发电、供电。
( )3、当电力系统发生短路故障时,切除故障的时间越快越好。
( )4、当电力系统发生短路故障时,保护的动作时间越小越好。
( )5、快速切除线路和母线的故障,是提高电力系统静态稳定的最重要手段。
( )6、快速切除线路和母线的故障,是提高电力系统暂态稳定的最重要手段。
( )7、对保护装置动作的选择性要求是通过选择高质量的继电器来保证的。
( )8、保护装置动作的选择性要求是通过合理地选择保护方案、正确地进行整定计算以及精确地调整试验而获得的。
( )(四)简答1、继电保护装置的基本工作原理是什么?2、根据所反应物理量不同,继电保护的种类有哪些?3、根据动作原理的不同,继电保护的种类有哪些?4、根据被保护对象不同,继电保护的种类有哪些?5、继电保护装置一般由哪几部分组成?各部分的作用如何?6、如图1所示,当系统中的不同位置发生故障时,保护装置应分别动作于哪些断路器跳闸才是有选择性的? 图 16:如图,K1处故障时,保护有选择性的动作是:跳开断路器QF2、QF3;而K2处故障时,保护有选择性的动作是:跳开断路器QF3、QF5及QF7;至于K3处故障时,保护的有选择性动作则是:跳开QF6。
大电流接地系统，电力变压器中性点接地方式有几种?答:变压器中性点接地的方式有以下三种: (1)中性点直接接地。
(2)经消弧线圈接地。
(3)中性点不接地。
试述电力生产的几个主要环节。
答:发电厂、变电所、输电线。
二次回路的电路图按任务不同可分为几种?答:按任务不同可分为三种，即原理图、展开图和安装接线图发供电系统由哪些主要设备组成?答:发供电系统主要设备包括输煤系统、锅炉、汽轮机、发电机、变压器、输电线路和送配电设备系统等。
差动放大电路为什么能够减小零点漂移?答:因为差动放大电路双端输出时，由于电路对称，故而有效地抑制了零点漂移;单端输出时，由于Re的负反馈抑制了零点漂移，所以，差动放大电路能够减少零点漂移。
什么是“不对应”原理?答:所谓不对应原理是，控制开关的位置与断路器的位置不对应。
低频减载的作用是什么?答:低频减载的作用是，当电力系统有功不足时，低频减载装置自动按频减载，切除次要负荷，以保证系统稳定运行。
继电器的一般检查内容是什么，答:继电器一般检查内容有:(1)外部检查。
(2)内部及机械部分的检查。
(3)绝缘检查。
(4)电压线圈过流电阻的测定。
移相电容器过流保护起什么作用?答:移相电容器过流保护的作用是:(1)发生相间短路时，保护电容器组。
(2)作为电容器内部故障的后备保护。
变压器油在多油断路器，少油断路器中各起什么作用?答:变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。
电压互感器有几种接线方式?答:有三种分别为:Y, y, d接线，Y, y接线，V, v接线。
发电机手动同期并列应具备哪些条件?答:发电机并列条件:待并发电机的电压、频率、相位与运行系统的电压、频率、相位之差小干规定值。
为什么万用表的电压灵敏度越高(内阻大)，测量电压的误差就越小?答:万用表电压灵敏度的意义是指每测量1V电压对应的仪表内阻，如MF-18型万用表为20000Ω/V。
用万用表电压档测量电压时，是与被测对象并联连接，电压灵敏度高，就是该表测量电压时内阻大，分流作用小，对测量的影响就小，测量结果就准确，反之测量误差就大。

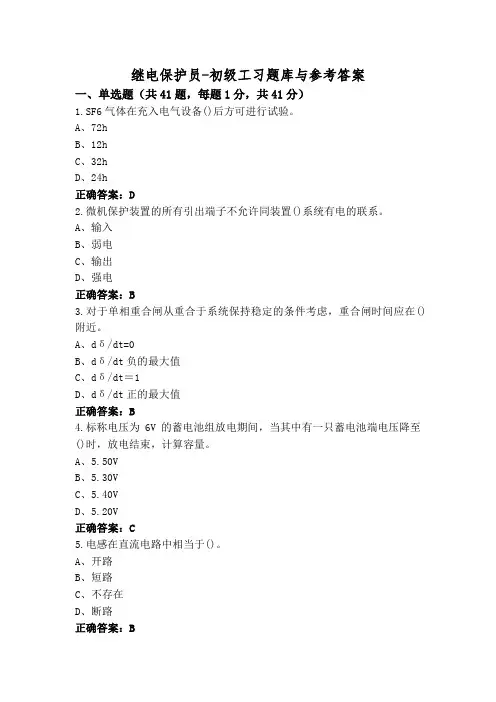

继电保护员-初级工习题库与参考答案一、单选题（共41题，每题1分，共41分）1.SF6气体在充入电气设备()后方可进行试验。
A、72hB、12hC、32hD、24h正确答案：D2.微机保护装置的所有引出端子不允许同装置()系统有电的联系。
A、输入B、弱电C、输出D、强电正确答案：B3.对于单相重合闸从重合于系统保持稳定的条件考虑，重合闸时间应在()附近。
A、dδ/dt=0B、dδ/dt负的最大值C、dδ/dt＝1D、dδ/dt正的最大值正确答案：B4.标称电压为6V的蓄电池组放电期间，当其中有一只蓄电池端电压降至()时，放电结束，计算容量。
A、5.50VB、5.30VC、5.40VD、5.20V正确答案：C5.电感在直流电路中相当于()。
A、开路B、短路C、不存在D、断路正确答案：B6.GPS的PPS接口是()。
A、系统间连接口B、脉冲口C、都不是D、调试接口正确答案：B7.设某系统各元件序阻抗角均为80°，当在某线路保护装置出口经Rg=10Ω相间短路故障时，母线上负序电压与该线路负序电流间的夹角为()。
A、同相位B、超前C、滞后D、反相正确答案：C8.运行中的电流互感器一次侧最大负荷电流不得超过额定电流的()倍。
A、4B、1C、3D、2正确答案：D9.一台变压器的负载电流增大后，引起二次侧电压升高，这个负载一定是()。
A、纯电阻性负载B、空载。
C、电感性负载D、电容性负载正确答案：D10.防误装置应()解锁。
A、有专用的解锁用具B、可用其它的工具解锁C、一把钥匙可以开全部锁D、以上都不对正确答案：A11.交流电路中，某元件电流的()值是随着时间不断变化的量。
A、有效B、平均C、瞬间D、最大正确答案：C12.重伤事故：是指人员受到损失工作日等于和超过()日的失能伤害的事故。
A、90B、105C、30D、60正确答案：B13.电容器内（外）熔断器（熔丝）的作用是()。
A、保护电容器开关B、在电容器外部出现故障时熔断C、在电容器内部出现故障时熔断D、保护串联电抗器正确答案：C14.通信双方对话时应遵循的一系列约定，称为()。
1.1.1.1. 基础知识〖判断题〗外力F将单位正电荷从负极搬到正极所做的功，称为这个电源的电动势。
() ( √)当选择不同的电位参考点时，各点的电位值是不同的值，两点间的电位差是不变的。
() ( √)正弦交流电路发生串联谐振时，电流最小，总阻抗最大。
() ( ×)在电场中某点分别放置电荷量为Q、2Q、3Q的检验电荷，该点的场强就会变化，移去检验电荷，该点的场强变为零。
() ( ×)交流电的周期和频率互为倒数。
() ( √)当导体没有电流流过时，整个导体是等电位的。
() ( √)串联电路中，总电阻等于各电阻的倒数之和。
() ( ×)电容并联时，总电容等于各电容值之和。
() ( √)正弦交流电压任一瞬间所具有的数值叫瞬时值。
() ( √)线圈匝数W与其中电流I的乘积，即WI称为磁动势。
() ( √)线圈切割相邻线圈磁通所感应出来的电动势，称为互感电动势。
() ( √)在串联谐振电路中，电感和电容的电压数值相等，方向相反。
() ( √)电感元件在电路中并不消耗能量，因为它是无功负荷。
() ( √)对称三相电路丫连接时，线电压为相电压的倍。
( ) ( √)同一基准功率，电压等级越高，基准阻抗越小。
（）( ×)零序电流保护，能反映各种不对称短路，但不反映三相对称短路。
() ( ×) 小接地系统发生单相接地时，故障相电压为零，非故障相电压上升为线电压。
() ( √)电流速断保护的灵敏度，用保护末端最小短路电流与保护整定值的比值表示。
（）( ×)限时电流速断保护时限的选择应包括故障线路断路器的跳闸时间。
（）( √) 规程规定线路的电流Ⅲ段保护在其线路末端保证 1.5以上的灵敏度。
（）( √)零序Ⅰ段可以保护本线路的80％左右。
( ×)〖单选题〗交流正弦量的三要素为()。
( a )( A ) 最大值、频率、初相角( B ) 瞬时值、频率、初相角( C ) 最大值、频率、相位差( D ) 有效值、频率、初相角所谓对称三相负载就是()。
一、选择题(请将正确答案的代号填入括号内，共 33题)1. 电磁式测量仪表，可以用来测量 ( )。
(A) 直流电； (B) 交流电； (C) 交、直流电； (D) 高频电压。
2. 对于 "掉牌未复归 "小母线 PM ，正确的接线是使其 ( )。
(A) 正常运行时带负电，信号继电器动作时带正电； (B) 正常运行时不带电，信号继电器动作时带 负电； (C) 正常运行时不带电，信号继电器动作时带正电； (D) 正常运行时带正电，信号继电器动 作时带负电。
3. 如图 A-2所示， RC 移相电路输出电压 u o 对输入电压 u i 的相移应 ( )。
(A) 大于 90 °； (B) 小于 90 °； (C) 等于 90°； (D) 等于 180°。
4. CPU 是按一定规律工作的，在计算机内必须有一个 ( )产生周期性变化的信号。
(A) 运算器； (B) 控制器； (C) 寄存器； (D) 时钟发生器。
5. 在同一小接地电流系统中， 所有出线均装设两相不完全星形接线的电流保护， 但电流互感器 不装在同名两相上，这样在发生不同线路两点接地短路时，两回线路保护均不动作的几率为 ( )。
(A) 1/3； (B) 1/6； (C) 1/2； (D) 1。
6. 可以存储一位二进制数的电路是 ( )。
(A) 单稳态触发器； (B) 无稳态触发器； (C) 双稳态触发器； (D) 多稳态触发器。
7. 电力元件继电保护的选择性， 除了决定于继电保护装置本身的性能外， 算起，愈靠近故障点的继电保护的故障启动值 ( )。
(A) 相对愈小，动作时间愈短； (B) 相对愈大，动作时间愈短； (C) 相对愈小，动作时间愈 长； (D) 相对愈大，动作时间愈长。
8. 系统振荡与短路同时发生，高频保护装置会 ( )。
(A) 误动； (B) 拒动； (C) 正确动作； (D) 不定。

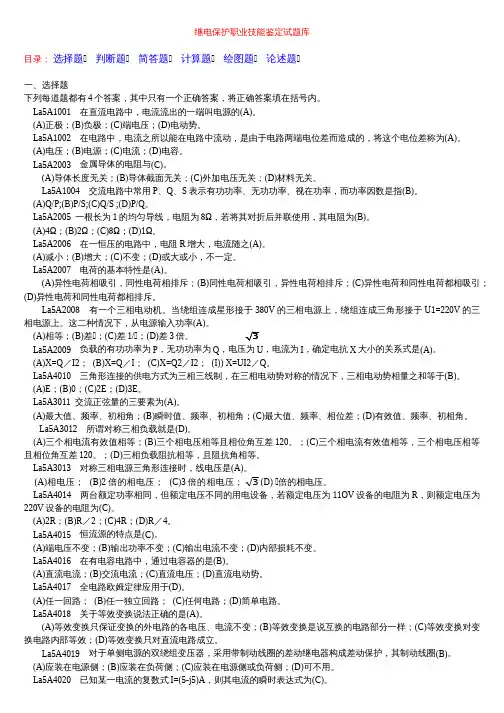

继电保护职业技能鉴定试题库目录： 选择题ﾧ 判断题ﾧ 简答题ﾧ 计算题ﾧ 绘图题ﾧ 论述题ﾧ一、选择题下列每道题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。
La5A1001 在直流电路中，电流流出的一端叫电源的(A)。
(A)正极；(B)负极；(C)端电压；(D)电动势。
La5A1002 在电路中，电流之所以能在电路中流动，是由于电路两端电位差而造成的，将这个电位差称为(A)。
(A)电压；(B)电源；(C)电流；(D)电容。
La5A2003 金属导体的电阻与(C)。
(A)导体长度无关；(B)导体截面无关；(C)外加电压无关；(D)材料无关。
La5A1004 交流电路中常用P 、Q 、S 表示有功功率、无功功率、视在功率，而功率因数是指(B)。
(A)Q/P;(B)P/S;(C)Q/S ;(D)P/Q 。
La5A2005 一根长为1的均匀导线，电阻为8Ω，若将其对折后并联使用，其电阻为(B)。
(A)4Ω；(B)2Ω；(C)8Ω；(D)1Ω。
La5A2006 在一恒压的电路中，电阻R 增大，电流随之(A)。
(A)减小；(B)增大；(C)不变；(D)或大或小，不一定。
La5A2007 电荷的基本特性是(A)。
(A)异性电荷相吸引，同性电荷相排斥；(B)同性电荷相吸引，异性电荷相排斥；(C)异性电荷和同性电荷都相吸引；(D)异性电荷和同性电荷都相排斥。
La5A2008 有一个三相电动机。
当绕组连成星形接于380V 的三相电源上，绕组连成三角形接于U1=220V 的三相电源上。
这二种情况下，从电源输入功率(A)。
(A)相等；(B)差ﾧ；(C)差1/ﾧ；(D)差3倍。
La5A2009 负载的有功功率为P ，无功功率为Q ，电压为U ，电流为I ，确定电抗X 大小的关系式是(A)。
(A)X=Q ／I2； (B)X=Q ／I ； (C)X=Q2／I2； (I)) X=UI2／Q 。
La5A4010 三角形连接的供电方式为三相三线制，在三相电动势对称的情况下，三相电动势相量之和等于(B)。

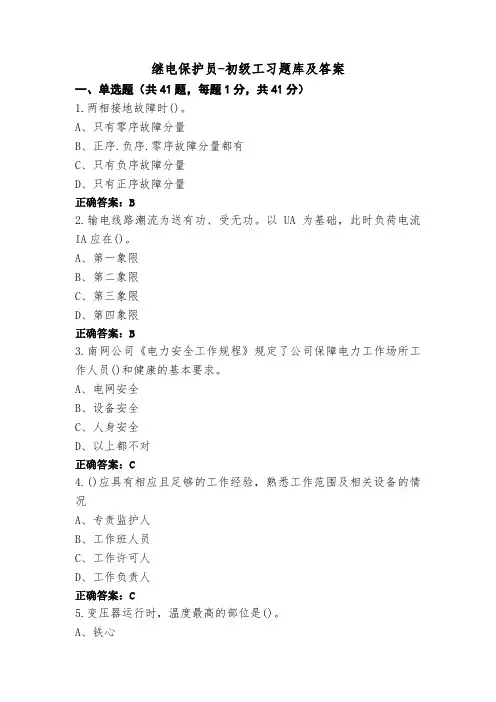

继电保护员-初级工习题库及答案一、单选题（共41题，每题1分，共41分）1.两相接地故障时()。
A、只有零序故障分量B、正序.负序.零序故障分量都有C、只有负序故障分量D、只有正序故障分量正确答案：B2.输电线路潮流为送有功、受无功。
以UA为基础，此时负荷电流IA应在()。
A、第一象限B、第二象限C、第三象限D、第四象限正确答案：B3.南网公司《电力安全工作规程》规定了公司保障电力工作场所工作人员()和健康的基本要求。
A、电网安全B、设备安全C、人身安全D、以上都不对正确答案：C4.()应具有相应且足够的工作经验，熟悉工作范围及相关设备的情况A、专责监护人B、工作班人员C、工作许可人D、工作负责人正确答案：C5.变压器运行时，温度最高的部位是()。
A、铁心B、绕组C、上层绝缘油D、下层绝缘正确答案：A6.开关、刀闸电气闭锁回路严禁采用()，应直接用开关、刀闸的辅助接点。
A、时间继电器B、开关、刀闸的辅助接点C、重动继电器D、中间继电器正确答案：C7.继电保护的完全配合是指（）。
A、时间和灵敏度均配合B、时间配合，灵敏度不配合C、时间不配合，灵敏度配合D、时间和灵敏度均不配合正确答案：A8.一台35kV两卷变压器，该主变10kV侧过流保护方向元件的投退原则说法不正确的是（）。
A、该主变10kV所有出线无电源接入的情况下，可退出方向元件B、该主变10kV出线有电源接入的情况，电流定值若能躲过变压器35kV侧短路时流过保护安装处的最大短路电流，则可退出方向元件C、该主变10kV出线有电源接入的情况，电流定值若不能躲过变压器35kV侧短路时流过保护安装处的最大短路电流，则应经方向闭锁，方向指向10kV母线D、该主变10kV出线有电源接入的情况，电流定值若不能躲过变压器35kV侧短路时流过保护安装处的最大短路电流，则应经方向闭锁，方向指向变压器正确答案：A9.触电者无意识、有心跳、呼吸停止时，应立即用( )。

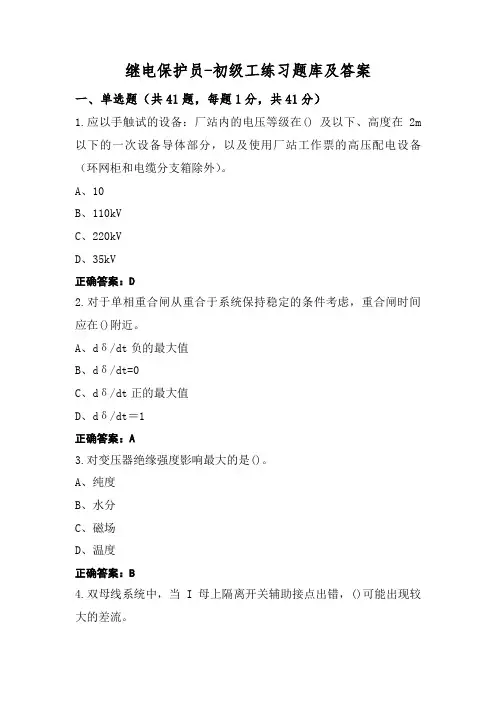

继电保护员-初级工练习题库及答案一、单选题（共41题，每题1分，共41分）1.应以手触试的设备：厂站内的电压等级在() 及以下、高度在2m 以下的一次设备导体部分，以及使用厂站工作票的高压配电设备（环网柜和电缆分支箱除外）。
A、10B、110kVC、220kVD、35kV正确答案：D2.对于单相重合闸从重合于系统保持稳定的条件考虑，重合闸时间应在()附近。
A、dδ/dt负的最大值B、dδ/dt=0C、dδ/dt正的最大值D、dδ/dt＝1正确答案：A3.对变压器绝缘强度影响最大的是()。
A、纯度B、水分C、磁场D、温度正确答案：B4.双母线系统中，当I母上隔离开关辅助接点出错，()可能出现较大的差流。
A、不确定B、I母小差C、I母大差D、I母小差和大差同时正确答案：B5.正常运行时确认3Uo回路是否完好，有下列三种意见，其中()是正确的。
A、可用电压表检测3Uo回路是否有不平衡电压的方法判断3Uo回路是否完好，但必须使用高内阻的是数字万用表，使用指针式万用表不能进行正确的判断B、不能以检测3Uo回路是否有不平衡电压的方法判断3Uo回路是否完好C、可用电压表检测3Uo回路是否有不平衡电压的方法判断3Uo回路是否完好D、不确定正确答案：B6.下面关于智能录波器的说法不正确的是（）。
A、智能录波器具有智能运维功能B、智能录波器接入站控层网络C、智能录波器能存储波形，但不存储SV、GOOSE报文D、智能录波器接入过程层网络正确答案：C7.产生电压崩溃的原因为()。
A、系统发生短路B、无功功率严重不足C、系统受到小的干扰D、有功功率严重不足正确答案：B8.当电力系统发生振荡时，故障录波器()。
A、应起动B、不确定C、可起动也可不起动D、不起动正确答案：A9.交流铁芯线圈采用软磁材料，目的是降低()。
A、铜损B、涡流损耗C、磁滞损耗D、铁损正确答案：B10.运行了()年以后的阀控蓄电池，宜每年进行一次核对性充放电试验。
大电流接地系统，电力变压器中性点接地方式有几种?答:变压器中性点接地的方式有以下三种: (1)中性点直接接地。
(2)经消弧线圈接地。
(3)中性点不接地。
试述电力生产的几个主要环节。
答:发电厂、变电所、输电线。
二次回路的电路图按任务不同可分为几种?答:按任务不同可分为三种，即原理图、展开图和安装接线图发供电系统由哪些主要设备组成?答:发供电系统主要设备包括输煤系统、锅炉、汽轮机、发电机、变压器、输电线路和送配电设备系统等。
差动放大电路为什么能够减小零点漂移?答:因为差动放大电路双端输出时，由于电路对称，故而有效地抑制了零点漂移;单端输出时，由于Re的负反馈抑制了零点漂移，所以，差动放大电路能够减少零点漂移。
什么是“不对应”原理?答:所谓不对应原理是，控制开关的位置与断路器的位置不对应。
低频减载的作用是什么?答:低频减载的作用是，当电力系统有功不足时，低频减载装置自动按频减载，切除次要负荷，以保证系统稳定运行。
继电器的一般检查内容是什么，答:继电器一般检查内容有:(1)外部检查。
(2)内部及机械部分的检查。
(3)绝缘检查。
(4)电压线圈过流电阻的测定。
移相电容器过流保护起什么作用?答:移相电容器过流保护的作用是:(1)发生相间短路时，保护电容器组。
(2)作为电容器内部故障的后备保护。
变压器油在多油断路器，少油断路器中各起什么作用?答:变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。
电压互感器有几种接线方式?答:有三种分别为:Y, y, d接线，Y, y接线，V, v接线。
发电机手动同期并列应具备哪些条件?答:发电机并列条件:待并发电机的电压、频率、相位与运行系统的电压、频率、相位之差小干规定值。
为什么万用表的电压灵敏度越高(内阻大)，测量电压的误差就越小?答:万用表电压灵敏度的意义是指每测量1V电压对应的仪表内阻，如MF-18型万用表为20000Ω/V。
用万用表电压档测量电压时，是与被测对象并联连接，电压灵敏度高，就是该表测量电压时内阻大，分流作用小，对测量的影响就小，测量结果就准确，反之测量误差就大。
电力职业技能鉴定考试《继电保护工（第二版）》高级工理论题库1.三个相同的电阻串联总电阻是并联时总电阻的（）。
（A）6倍；@）9倍；（C）3倍；（D）l/9«答案:B2.为了把电流表量稈扩大100倍,分流电阻的电阻值，应是仪表内阻的（）。
（A） 1/100；（B） 1/99；（099倍；（0）100 倍。
答案:B3.并联电路的总电流为各支路电流（）。
（A）之和；（B）Z积；（C）Z商；（D）倒数和。
答案:A4.一个线圈的电感与（）无关。
（A）匝数；（B）尺寸；（C）有无铁芯；（D）外加电压。
答案:D5.两只额定电压相同的灯泡，串联在适当的电压上,则功率较大的灯泡（）。
（A）发热量大；（B）发热量小；（C）与功率较小的发热量相等；（D）与功率较小的发热量不等。
答案:B6.全波整流电路如图A-L所示，当输入电压S为正半周时，（）。
（A）V1$通，V2截止；（B）V2导通，VI截止；（C）VR V2均导通；（D）VK V2均截止。
答案:A7.甲类功率放大器的集电极损耗（）。
（A）在输入信号最大时最大；（B）在输入信号为零时最大；（C）在输入信号为最大输入信号的50%时最大;（D）在输入信号为最大输入信号的70%时最大。
答案:B8.用万用表检测二极管时，应使用万用表的（）。
（•A）电流档；（B）电压档；（C）lk档；（D）10档。
答案:C9.有甲乙两只三极管。
甲管=80,入二300 A；乙管二60, ^o=15 A,其他参数大致相同。
当做放大使用时，选用（）合适。
（A）两只均；⑻甲管；（C）两只都不；（D）乙管。
答案:D10.大型汽轮发电机要配置逆功率保护，目的是（）。
(11-059)一、选择题（请将正确答案的代号填入括号内，共66题）VI图AT（A）防止主汽门突然关闭示，汽轮机反转；（B）防止主汽门关闭示，长期电动机运行造成汽轮机尾部叶片过热；（0防止主汽门关闭后，发电机失步；（D）防止主汽门关闭后，发电机转了过热。
继电保护职业技能鉴定试题库目录选择题判断题简答题计算题绘图题论述题一、选择题下列每道题都有4个答案其中只有一个正确答案将正确答案填在括号内。
La5A1001 在直流电路中电流流出的一端叫电源的(A)。
(A)正极 (B)负极 (C)端电压 (D)电动势。
La5A1002 在电路中电流之所以能在电路中流动是由于电路两端电位差而造成的将这个电位差称为(A)。
(A)电压 (B)电源 (C)电流 (D)电容。
La5A2003 金属导体的电阻与(C)。
(A)导体长度无关 (B)导体截面无关 (C)外加电压无关 (D)材料无关。
La5A1004 交流电路中常用 P、Q、S 表示有功功率、无功功率、视在功率而功率因数是指(B)。
(A)Q/P;(B)P/S;(C)Q/S ;(D)P/Q。
La5A2005 一根长为 1 的均匀导线电阻为8Ω 若将其对折后并联使用其电阻为(B)。
(A)4Ω (B)2Ω (C)8Ω (D)1Ω 。
La5A2006 在一恒压的电路中电阻 R 增大电流随之(A)。
(A)减小 (B)增大 (C)不变 (D)或大或小不一定。
La5A2007 电荷的基本特性是(A)。
(A)异性电荷相吸引同性电荷相排斥 (B)同性电荷相吸引异性电荷相排斥 (C)异性电荷和同性电荷都相吸引 (D)异性电荷和同性电荷都相排斥。
La5A2008 有一个三相电动机。
当绕组连成星形接于 380V 的三相电源上绕组连成三角形接于 U1=220V 的三相电源上。
这二种情况下从电源输入功率(A)。
(A)相等 (B)差 (C)差 1/(D)差 3 倍。
La5A2009 负载的有功功率为 P 无功功率为 Q 电压为 U 电流为 I 确定电抗 X 大小的关系式是(A)。
2222(A)X=Q I (B)X=Q I (C)X=Q I (I)) X=UI Q。
La5A4010 三角形连接的供电方式为三相三线制在三相电动势对称的情况下三相电动势相量之和等于(B)。
四、计算题La5D1001用一只内阻为1800Ω，量程为150V的电压表测量600V的电压，试求必须串接上多少欧姆的电阻?解：设应串接上的电阻为R则 150/1800=（600—150)/R所以R=1800×(600—150）/150=5400(Ω)答：串接5400Ω电阻.La5D2002如图D-1所示电路中，已知电阻R l=60Ω, R2=40Ω,总电流I=2A，试求该电路中流过R1和R2的电流I1和I2分别是多少?解：R1支路中的电流I1为I1=［R2/(R1+R2）］×I=［40/（60+40）]×2=0.8（A)R2支路中的电流I2为I2=[R1/（R1+R2）]×I=［60/(60+40）]×2=1。
2(A)答：l1为0.8A，I2为1.2A。
La5D3003有一铜导线，其长度L=10km，截面S=20mm2，经查表知铜在温度20℃时的电阻率为0。
0175Ω·mm2/m,试求此导线在温度30℃时的电阻值是多少(铜的温度系数为0.004/℃)。
解:铜导线在20℃时的电阻值为R20=ρ×L/S=0。
0175×10×103/20=8.75（Ω)在30℃时铜导线的电阻值为R30=R20［1十α(t2一t1)]=8.75[1+0。
004(30～20）]:9。
1（Ω）答：电阻值为9.1Ω。
La5D4004已知电路如图D-2所示,其中电阻以及电流的数值和方向都标注在图中。
若设U E=0V，试求U A、U B、U C为多少伏?解:因为U E=0，则 Uc=R3I3=400×12=4800(V）U B=Uc+R2I2=4800+200×2=5200(V）U A=Uc+I1R l=4800+50×10=5300（V）答：U A为5300V，U B为5200V,Uc为4800V。
LaSDS005求图D—3中电路的等效电阻值。
继电保护员-初级工试题库（附答案）一、单选题（共41题，每题1分，共41分）1.站控层控制操作可实现对操作人员发出的操作指令进行严密的校验和()，是一种最为安全的操作方式因此，正常情况下的倒闸操作均应采用后台遥控方式。
A、防误操作闭锁B、保护信号C、闭锁D、审核正确答案：A2.电感在直流电路中相当于()。
A、短路B、断路C、不存在D、开路正确答案：A3.按频率降低自动减负荷装置的具体整定时，其最高一轮的低频整定值，一般选为多少？()（单位：Hz）A、49.0~49.2B、49.1~49.2C、49.3~49.5D、48.9~49.0正确答案：B4.在110kV线路零序过流保护经方向元件控制的主要目的是为了提高保护的（）。
A、快速性B、可靠性C、灵敏性D、选择性正确答案：D5.UPS电源在运行中请勿频繁开关机，每次间隔时间应()。
A、1分钟B、10分钟C、超过1-3分钟D、随便开停正确答案：C6.两只变比相同、容量相同的CT，在二次绕组串联使用时()。
A、容量和变比都增加1倍B、变比增加1倍，容量不变C、变比不变，容量增加1倍D、容量和变比都不变正确答案：C7.在距离保护中，实现短时开放Ⅰ.Ⅱ段保护的目的是()。
A、躲过断路器三相不同时接通时间B、躲过干扰信号影响，提高保护工作可靠性C、防止区外故障切除紧跟系统振荡造成的误动D、以上都不对正确答案：C8.UPS电源从正常市电转换到电池后备状态都没有任何转换时间，工作完全不中断，因此被称为在线式()。
A、通讯电源B、直流电源C、交流电源D、不间断电源正确答案：D9.电压互感器二次负载变大时，二次电压()。
A、变小B、变大C、不一定D、基本不变正确答案：D10.双电源线路上的距离保护，不经振荡闭锁控制的情况是()。
A、当振荡中心在本线路时，距离1段B、距离三段C、当振荡中心不在本线路时，距离1段和2段D、以上都不对正确答案：B11.把交流电转换为直流电的过程叫()。
选择La5A1001 在直流电路中，电流流出的一端叫电源的(A)。
(A)正极；(B)负极；(C)端电压；(D)电动势。
La5A1002 在电路中，电流之所以能在电路中流动，是由于电路两端电位差而造成的，将这个电位差称为(A)。
(A)电压；(B)电源；(C)电流；(D)电容。
La5A2003 金属导体的电阻与(C)。
(A)导体长度无关；(B)导体截面无关；(C)外加电压无关；(D)材料无关。
La5A1004 交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指(B)。
(A)Q/P;(B)P/S;(C)Q/S ;(D)P/Q。
La5A2005一根长为1的均匀导线，电阻为8Ω，若将其对折后并联使用，其电阻为(B)。
(A)4Ω；(B)2Ω；(C)8Ω；(D)1Ω。
La5A2006 在一恒压的电路中，电阻R增大，电流随之(A)。
(A)减小；(B)增大；(C)不变；(D)或大或小，不一定。
La5A2007电荷的基本特性是(A)。
(A)异性电荷相吸引，同性电荷相排斥；(B)同性电荷相吸引，异性电荷相排斥；(C)异性电荷和同性电荷都相吸引；(D)异性电荷和同性电荷都相排斥。
La5A2008有一个三相电动机。
当绕组连成星形接于380V的三相电源上，绕组连成三角形接于U1=220V的三相电源上。
这二种情况下，从电源输入功率(A)。
(A)相等；(B)差3；(C)差1/3；(D)差3倍。
La5A2009负载的有功功率为P，无功功率为Q，电压为U，电流为I，确定电抗X大小的关系式是(A)。
(A)X=Q／I2；(B)X=Q／I；(C)X=Q2／I2；(I)) X=UI2／Q。
La5A4010三角形连接的供电方式为三相三线制，在三相电动势对称的情况下，三相电动势相量之和等于(B)。
(A)E；(B)0；(C)2E；(D)3E。
La5A3011交流正弦量的三要素为(A)。
(A)最大值、频率、初相角；(B)瞬时值、频率、初相角；(C)最大值、频率、相位差；(D)有效值、频率、初相角。
继电保护员-初级工试题库（附答案）一、单选题（共41题，每题1分，共41分）1.低周低压减载装置出现“PT电压异常”告警信号时，该如何处理?()A、直接退出出口跳闸压板B、按定值单和装置显示的告警信号内容，检查相应的母线电压、二次空开C、检查全站的母线电压是否正常D、以上都不对正确答案：B2.以下关于自动重合闸描述错误的是()。
A、与单相重合闸配合使用时，相差高频保护与高频闭锁保护均要求单跳停信B、长线路综合重合闸的整定时间应考虑潜供电流的影响C、在双电源线路上，通常在检定无压的一侧也同时投入同期检定继电器，两者的触点并联工作D、重合闸的基本启动方式是断路器控制开关位置与断路器位置不对应启动方式正确答案：A3.标称电压为2V的阀控式蓄电池，其开路电压最大最小电压差值为()。
A、≥0.04VB、≥0.03VC、≥0.02VD、≥0.06V正确答案：B4.填用数日内有效的线路()，每日收工时若将工作地点所装设的接地线拆除，次日恢复工作前应重新验电、接A、第三种工作票B、第二种工作票C、第一种工作票D、抢修单正确答案：C5.电流互感器的负载电阻越大，则电流互感器的负载()。
A、不变B、越小D、越大正确答案：D6.两只变比相同、容量相同的CT，在二次绕组串联使用时()。
A、容量和变比都增加1倍B、变比增加1倍，容量不变C、变比不变，容量增加1倍D、容量和变比都不变正确答案：C7.交流A相母线的颜色为()。
A、红色B、绿色C、黄色D、赭色正确答案：C8.两相短路时,短路点正序电压UK1与负序电压UK2的关系为()。
A、UK1>UK2B、UK1=UK2C、UK1正确答案：B9.SF6气体在充入电气设备()后方可进行试验。
A、32hB、24hC、72hD、12h正确答案：B10.220kV变压器中性点经间隙接地的零序过电压保护电压值（二次值）一般可整定为()。
A、180VB、100VC、60VD、300V正确答案：A11.()用隔离开关拉开.合上空载主变。
选择La5A1001在直流电路中，电流流出的一端叫电源的（A）。
（A）正极；（B）负极；（C）端电压；（D）电动势。
La5A1002在电路中，电流之所以能在电路中流动，是由于电路两端电位差而造成的，将这个电位差称为（A）。
（A）电压；（B）电源；（C）电流；（D）电容。
La5A2003 金属导体的电阻与（C）。
（A）导体长度无关；（B）导体截面无关；（C）外加电压无关；（D）材料无关。
La5A1004交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指（B）。
（A）Q/P;（B）P/S;（C）Q/S ;（D）P/Q。
La5A2005 一根长为1的均匀导线，电阻为8 Q,若将其对折后并联使用，其电阻为（B）。
（A）4Q; （B）2Q; （C）8Q; （D）1 Q。
La5A2006在一恒压的电路中，电阻R增大，电流随之（A）。
（A）减小；（B）增大；（C）不变；（D）或大或小，不一定。
La5A2007电荷的基本特性是（A）。
（A）异性电荷相吸引，同性电荷相排斥；（B）同性电荷相吸引，异性电荷相排斥；（C）异性电荷和同性电荷都相吸引；（D）异性电荷和同性电荷都相排斥。
La5A2008有一个三相电动机。
当绕组连成星形接于380V的三相电源上，绕组连成三角形接于U1=220V的三相电源上。
这二种情况下，从电源输入功率（A）。
(A)相等；(B)差3 ；(C)差1/ 3 ；(D)差3 倍La5A2009负载的有功功率为P,无功功率为Q，电压为U,电流为I，确定电抗X大小的关系式是(A)o(A)X=Q /12; (B)X=Q /1; (C)X=Q2/12; (I)) X=UI 2/Q。
La5A4010三角形连接的供电方式为三相三线制，在三相电动势对称的情况下，三相电动势相量之和等于(B)o(A)E; (B)0; (C)2E; (D)3E oLa5A3011交流正弦量的三要素为(A)。
(A)最大值、频率、初相角；(B)瞬时值、频率、初相角；(C)最大值、频率、相位差；(D) 有效值、频率、初相角。
La5A3012所谓对称三相负载就是(D)。
(A)三个相电流有效值相等；(B)三个相电压相等且相位角互差120。
; (C)三个相电流有效值相等，三个相电压相等且相位角互差120。
；(D)三相负载阻抗相等，且阻抗角相等。
La5A3013对称三相电源三角形连接时，线电压是(A)。
(A)相电压；(B)2倍的相电压；(C)3倍的相电压；(D) . 3倍的相电压。
La5A4014两台额定功率相同，但额定电压不同的用电设备，若额定电压为11OV设备的电阻为R,则额定电压为220V设备的电阻为(C)o(A)2R; (B)R/2；(C)4R; (D)R/4。
La5A4015恒流源的特点是(C)。
(A)端电压不变；(B)输出功率不变；(C)输出电流不变；(D)内部损耗不变。
La5A4016在有电容电路中，通过电容器的是(B)。
(A)直流电流；(B)交流电流；(C)直流电压；(D)直流电动势La5A4017全电路欧姆定律应用于(D)(A)任一回路；(B)任一独立回路；(C)任何电路；(D)简单电路。
La5A4018关于等效变换说法正确的是(A)。
(A)等效变换只保证变换的外电路的各电压、电流不变；(B)等效变换是说互换的电路部分一样；(C)等效变换对变换电路内部等效；(D)等效变换只对直流电路成立。
La5A4019对于单侧电源的双绕组变压器，采用带制动线圈的差动继电器构成差动保护，其制动线圈(B)。
(A)应装在电源侧；(B)应装在负荷侧；(C)应装在电源侧或负荷侧；(D)可不用。
La5A4020已知某一电流的复数式I=(5-j5)A，则其电流的瞬时表达式为(C)。
(A)i=5sin(o i- n/4)A; (B)i=5 . 2 sin(衣+ n/4) A: (C)i=10sin(wt- n/4)A；(D)i=5 2 sin(wt- n/4) A oLa5A4021交流电流i通过某电阻，在一定时间内产生的热量，与某直流电流I在相同时间内通过该电阻所产生的热量相等，那么就把此直流电流I定义为交流电流i的(A)o(A)有效值；(B)最大值；(C)最小值；(D)瞬时值。
La5A4022对称三相电源三角形连接时，线电流是(D)。
(A)相电流；(H)3倍的相电流；(C)2倍的相电流；(D)以倍的相电流。
Lb5A4023变压器供电的线路发生短路时，要使短路电流小些，下述措施哪个是对的(D) o(A)增加变压器电动势；(B)变压器加大外电阻R；(C)变压器增加内电阻r；(D)选用短路比大的变压器。
La5A4024调相机的主要用途是供给(B)、改善功率因数、调整网络电压，对改善电力系统运行的稳定性起一定的作用（A）有功功率；（B）无功功率；（C）有功功率和无功功率；（D）视在功率La5A5025若一稳压管的电压温度系数为正值，当温度升高时，稳定电压U V，将（A）。
（A）增大；（B）减小；（C）不变；（D）不能确定。
La5A5026温度对三极管的参数有很大影响，温度上升。
则（B）。
（A）放大倍数B下降；（B）放大倍数B增大；（C）不影响放大倍数；（D）不能确定。
La5A5027射极输出器的特点之一是，具有（B）。
（A）很大的输出电阻；（B）很大的输入电阻；（C）与共射极电路相同；（D）输入、输出电阻均不发生变化。
La5A5028三相桥式整流中，每个二极管导通的时间是（C）周期。
（A）1/4；（B）1/6；（C）1/3；（D）1 /2。
La5A4040有两个正弦量，其瞬时值的表达式分别为：u=220sin（血10°）, i=5sin（c i-40o）, 可见，（B）。
（A）电流滞后电压40o;（B）电流滞后电压30°°（C）电压超前电流50o;（D）电流超前电压30°。
La5A5045开口三角形绕组的额定电压，在小接地系统中为（B）。
（A）100/ 3 V ；（B）100/ 3V；（C）100V; （D） . 3 X 100V。
La5A4053电容器在充电和放电过程中，充放电电流与（B）成正比。
（A）电容器两端电压；（B）电容器两端电压的变化率；（C）电容器两端电压的变化量；（D）与电压无关。
La5A3060在两个以电阻相连接的电路中求解总电阻时，把求得的总电阻称为电路的（B）（A）电阻；（B）等效电阻；（C）电路电阻；（D）以上三种称呼均正确。
La5A1067 兆欧表俗称（A）。
（A）摇表；（B）欧姆表；（C）绝缘电阻表；（D）万用表。
Lb5A1068 根据《电气设备文字符号》中的规定，文字符号GA 的中文名称是（B）。
（A）发电机；（B）异步发电机；（C）直流发电机；（D）同步发电机。
Lb5A1069根据《电气设备文字符号》中的规定，文字符号QF的中文名称是（A）。
（A）断路器；（B）负荷开关；（C）隔离开关；（D）电力电路开关。
Lb5A1070继电保护装置是由（B）组成的。
（A）二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。
Lb5A1071 过电流保护的星形连接中通过继电器的电流是电流互感器的（A）。
（A）二次侧电流；（B）二次差电流；（C）负载电流；（D）过负荷电流。
Lb5A1072 过电流保护的两相不完全星形连接，一般保护继电器都装在（C）。
（A）A、 B 两相上；（B）C、 B 两相上；（C）A、 C 两相上；（D）A、N 上。
Lb5A1073 过电流保护在被保护线路输送最大负荷时。
其动作行为是（A）。
（A）不应动作于跳闸；（B）动作于跳闸；（C）发出信号；（D）不发出信号。
Lb5A2074 线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并（B）。
（A）自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。
Lb5A2075 过电流保护两相两继电器的不完全星形连接方式。
能反应（A）。
（A）各种相间短路；（B）单相接地短路；（C）开路故障；（D）两相接地短路。
Lb5A2076 过电流保护一只继电器接入两相电流差的连接方式能反应（A）。
（A）各种相间短路；（B）单相接地故障；（C）两相接地故障；（D）相问和装有电流互感器的那一相的单相接地短路Lb5A2077 过电流保护的三相三继电器的完全星形连接方式，能反应（D）。
（A）各种相间短路；（B）单相接地故障；（C）两相接地故障；（D）各种相问和单相接地短路。
Lb5A2078 电流速断保护（B）。
（A）能保护线路全长；（B）不能保护线路全长；（C）有时能保护线路全长；（D）能保护线路全长并延伸至下一段。
Lb5A2079 当大气过电压使线路上所装设的避雷器放电时。
电流速断保护（B）。
（A）应同时动作；（B）不应动作；（C）以时间差动作；（D）视情况而定是否动作。
Lb5A2080 时间继电器在继电保护装置中的作用是（B）。
（A）计算动作时问；（B）建立动作延时；（C）计算保护停电时间；（D）计算断路器停电时间。
Lb5A2081 电压速断保护中的电压继电器应接入（A）。
（A）相电压；（B）线电压；（C）零序电压；（D）抽取电压。
Lb5A2082 电压速断保护的接线方式必须采用（C）。
（A）单相式；（B）二相三继电器式；（C）三相式；（D）三相差接。
Lb5A2083 在整流型保护中，控制电缆（A）。
（A）无须接地；（B）两端接地；（C）靠控制屏一端接地；（D）靠端子箱一端接地。
Lb5A2084 在微机型保护中。
控制电缆（B）。
（A）无须接地；（B）两端接地；（C）靠控制屏一端接地；（D）靠端子箱一端接地。
Lb5A2085 气体（瓦斯）保护是变压器的（B）。
（A）主后备保护；（B）内部故障的主保护；（C）外部故障的主保护；（D）外部故障的后备保Lb5A2086 继电器按其结构形式分类，目前主要有(C)。
(A)测量继电器和辅助继电器；(B)电流型和电压型继电器；(C)电磁型、感应型、整流型和静态型；(D)启动继电器和出口继电器。
Lb5A2087 单侧电源线路的自动重合闸装置必须在故障切除后，经一定时间间隔才允许发出合闸脉冲，这是因为(B)。
(A)需与保护配合；(B)故障点要有足够的去游离时间以及断路器及传动机构的准备再次动作时间；(C)防止多次重合；(D)断路器消弧。
Lb5A2088 在大接地电流系统中，故障电流中含有零序分量的故障类型是(C)。
(A)两相短路；(B)三相短路；(C)两相短路接地；(D)与故障类型无关。
Lb5A3089 信号继电器动作后(D)。
(A)继电器本身掉牌；(B)继电器本身掉牌或灯光指示；(C)应立即接通灯光音响回路；(D) 应是一边本身掉牌。
