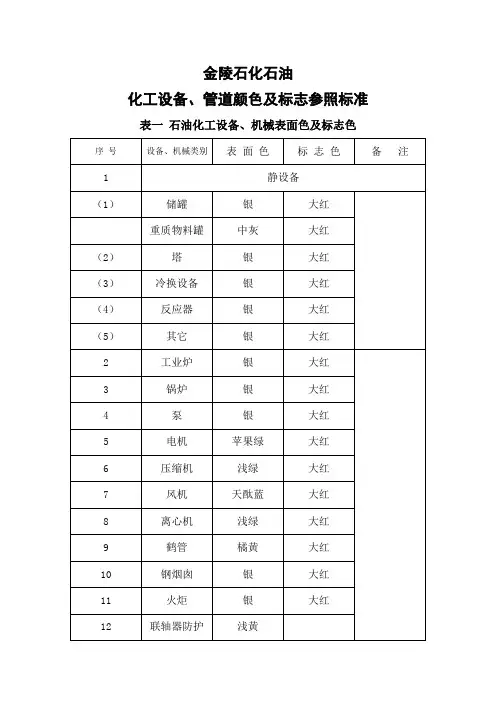

中海石油中捷石化表面色和标识色技术规定1025

大红
8
离心机
浅绿
大红
9
鹤管
橘黄
大红
10
钢烟囱
银
大红
11
火炬
银
大红
12
联轴器防护罩
浅黄
13
消防设备
大红
白
表二电气、仪表设备的表面色及标志色
序号
设备、机械类别
表面色
标志色
备注
1
开关柜
海灰
大红
内表面象牙色
2
配电盘
海灰
大红
内表面象牙色
3
变压器
海灰
4
动力或配电箱
海灰
大红
5
操作台
海灰
内表面象牙色
6
仪表盘
苹果绿或海灰
（1）
钢阀门
海蓝
（2）
铸铁阀门
大红
3
小型设备
银
4
调节阀
（1）
铸铁阀体
黑
（2）
铸钢阀体
中灰
（3）
锻钢阀体
银
（4）
膜头
大红
5
安全阀
大红
表五钢结构框架、平台、梯子表面色
序 号
名 称
表 面 色
1
梁、柱、支撑、吊桩
中酞蓝
2
铺板、踏板
中酞蓝
3
栏杆（含立柱）、护栏、扶手
中国黄
4
栏杆挡板
中国黄
注：其他钢结构的表面颜色应与设备和管道的表面色相协调
内表面象牙色
7
现场仪表箱
苹果绿或海灰
大红
8
盘装仪表
海灰
9
就地仪表
海灰
10

建立焊工台账，签发项目焊工许可证， 持证上岗。 建立焊工业绩档案，每月进行考核、 统计上报。
3.4 加强计量器具管理 计量器具是工程施工过程中使用的重要设备，对工程质量影响极大，根据公司《监视和 测量设备控制程序》，项目配置专职的计量员对计量器具进行统一管理，建立计量器具动
态台帐，计量器具使用前均进行校验，保证计量器具的受检率100%，满足施工要求。
任工程师和监理共同对试件焊缝进行外观检查，并对外观检查合格的下探伤委托，使用无
损检测手段对试件进行内部焊接质量检查，考试合格的焊工发放许可证，允许进行现场的 焊接作业。
登陆全国特种设备从业人员公示查询系统 （/） 点击作业人员查询焊工资质。
将查询结果与焊工证进 行比对。 比对合格后组织焊工入 场考试。
本装置由原料预处理部分、连续重整部分、催化剂再生部分、苯抽提部分和公用工
程部分组成。占地面积42444平方米。 60万吨/年芳构化装置及4#变电所施工工程，包括土建、钢结构、设备安装、储罐
制安、管道安装、内件安装、电气、仪表、装置消防、防腐保温、防火、给排水、
10KV变电所等专业的施工，以及部分工程材料采购工作。不包含桩基和加热炉安装施 工。
二、质量目标
工艺管线焊接无损检测一次合格率98％以上
单位工程一次交验合格率100％
分部工程、分项工程、检验批等检查验收一次合格96%以上 工程所用材料、配件质量合格率：100%； 计量器具的受检率100% 顾客满意率100％ 装置投产一次成功，争创零泄漏工程
三、质量体系建立及运行情况
级检查28项，工序报检一次合格率达97.5%。
3.6 图纸会审 由于本项目前期设计院出图较慢，施工依据多为电子版图纸。因此自项目开工以来曾多 次组织各专业进行图纸会审工作，确保工程顺利施工。对图纸中存在问题进行了一一的审

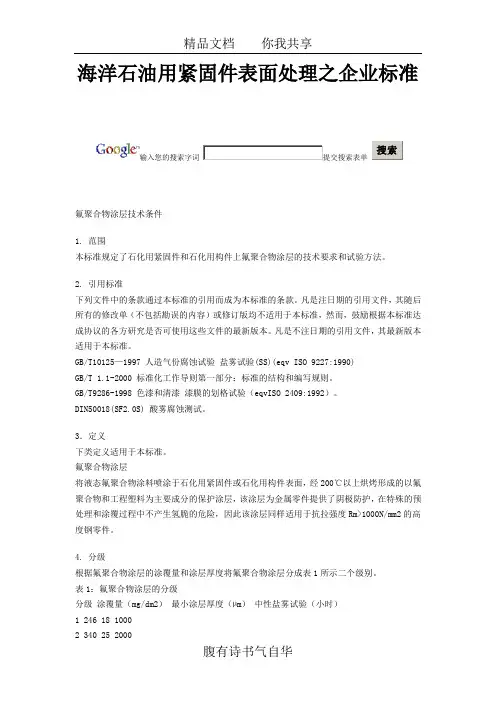

海洋石油用紧固件表面处理之企业标准输入您的搜索字词氟聚合物涂层技术条件1. 范围本标准规定了石化用紧固件和石化用构件上氟聚合物涂层的技术要求和试验方法。

2. 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T10125—1997 人造气份腐蚀试验盐雾试验(SS)(eqv ISO 9227:1990)GB/T 1.1-2000 标准化工作导则第一部分：标准的结构和编写规则。

GB/T9286-1998 色漆和清漆漆膜的划格试验（eqvISO 2409:1992）。

DIN50018(SF2.0S) 酸雾腐蚀测试。

3．定义下类定义适用于本标准。

氟聚合物涂层将液态氟聚合物涂料喷涂于石化用紧固件或石化用构件表面，经200℃以上烘烤形成的以氟聚合物和工程塑料为主要成分的保护涂层，该涂层为金属零件提供了阴极防护，在特殊的预处理和涂覆过程中不产生氢脆的危险，因此该涂层同样适用于抗拉强度Rm>1000N/mm2的高度钢零件。

4. 分级根据氟聚合物涂层的涂覆量和涂层厚度将氟聚合物涂层分成表1所示二个级别。

表1：氟聚合物涂层的分级分级涂覆量（mg/dm2）最小涂层厚度（µm）中性盐雾试验（小时）1 246 18 10002 340 25 20005．需方应提供的资料5.1待涂覆件要求的涂层等级。

5.2 氟聚合物涂层的颜色。

6．技术要求6.1外观氟聚合物涂层外观颜色应根据用户要求而定，表面涂层应连续，无漏涂，气泡，剥落、裂纹、夹杂物等缺陷，涂层应均匀、光滑，无明显的局部过厚现象，凹槽不应有积液，外观颜色与样件允许稍有差异。

6.2 涂敷量和涂层厚度不同等级涂层的涂敷量或涂层厚度应不低于表1要求。

a）设备进出处和跨越装置界区； b）系统大龙门架的拐弯； c）管道集中区的分支或交叉处。 3.4 构架、平台、梯子表面色见附表 5，未列入附表 5 的其他钢结构均为银色。 3.5 厂区建筑物表面色见附表 6。 3.6 附表 1～附表 6 对应的颜色和 Ral 号对应关系见附表 7，Ral 色卡见附件 1。
ral 1006 ral 1017 ral 1028 ral 2004 ral 3002 ral 3013 ral 3027 ral 4007 ral 5005 ral 5014 ral 5023 ral 6006 ral 6014 ral 6022 ral 6033 ral 7005 ral 7015 ral 7031 ral 7039 ral 8003 ral 8016 ral 9001 ral 9017
标志色
大红 大红
白 白 大红 淡黄 大红 大红 大红 淡黄
4 消防管道
白
备注
惠州炼化二期项目技术规定
第5页共8页
设备管道钢结构表面色和标志规定
附表 4 管道上的阀门、小型设备表面色
序号
名称
1 阀体名称 灰铸铁、可锻铸铁 球墨铸铁 碳素钢 耐酸钢 合金钢
2 阀门手轮、手柄 钢阀门 铸铁阀门
3 小型设备
4
操作台
浅灰
5
仪表盘
浅灰
大红
6
现场仪表箱
浅灰
大红
7
盘装仪表
浅灰
大红
8
就地仪表
浅灰
大红
9 电缆桥架、电缆槽 铝合金本色
附表 3 管道表面色和标志色
序号
名称
物料管道 1 一般物料
酸、碱 公用物料管道 水 污水 蒸汽 2 氢气 空气及氧 氮 氨

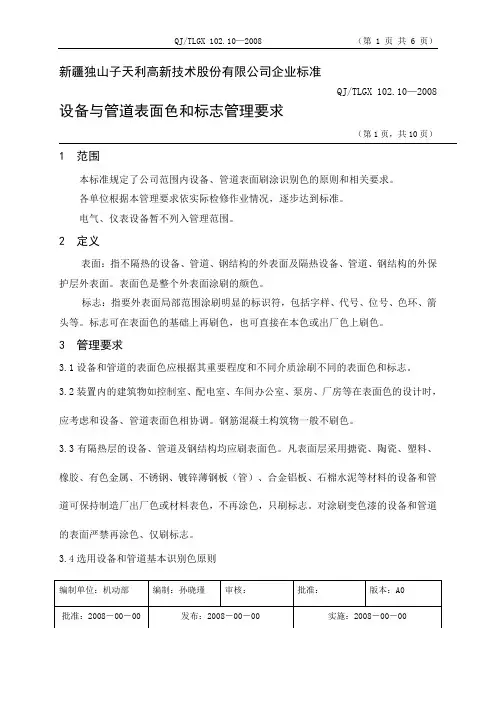

新疆独山子天利高新技术股份有限公司企业标准QJ/TLGX 102.10—2008 设备与管道表面色和标志管理要求（第1页，共10页）1范围本标准规定了公司范围内设备、管道表面刷涂识别色的原则和相关要求。

各单位根据本管理要求依实际检修作业情况，逐步达到标准。

电气、仪表设备暂不列入管理范围。

2 定义表面：指不隔热的设备、管道、钢结构的外表面及隔热设备、管道、钢结构的外保护层外表面。

表面色是整个外表面涂刷的颜色。

标志：指要外表面局部范围涂刷明显的标识符，包括字样、代号、位号、色环、箭头等。

标志可在表面色的基础上再刷色，也可直接在本色或出厂色上刷色。

3 管理要求3.1设备和管道的表面色应根据其重要程度和不同介质涂刷不同的表面色和标志。

3.2装置内的建筑物如控制室、配电室、车间办公室、泵房、厂房等在表面色的设计时，应考虑和设备、管道表面色相协调。

钢筋混凝土构筑物一般不刷色。

3.3有隔热层的设备、管道及钢结构均应刷表面色。

凡表面层采用搪瓷、陶瓷、塑料、橡胶、有色金属、不锈钢、镀锌薄钢板（管）、合金铝板、石棉水泥等材料的设备和管道可保持制造厂出厂色或材料表色，不再涂色，只刷标志。

对涂刷变色漆的设备和管道的表面严禁再涂色、仅刷标志。

3.4选用设备和管道基本识别色原则3.4.1表面色要求美观、色彩协调、色差不宜过大。

3.4.2采用比较容易记忆的颜色。

如水用绿色，空气和氧气用天蓝色。

3.4.3尽可能采用人们习惯的颜色。

如用黑色表示废物，故污水涂黑色。

3.4.4对危险设备、危险管道、消防管道，采用容易引起人们注意的红色。

3.4.5颜色要统一，装置内同一介质的管道应刷一种颜色，以便于操作管理。

3.5设备、管道表面色和标志的选择3.5.1 石油化工设备及机械的表面色和标志色按下表选择设备上的标志a、设备上的标志以位号表示，位号应与工艺流程图的编号一致。

b、标志应刷在设备主视方向一侧醒目部位或基础上，并朝向道路、操作通道或检修侧。

阳煤集团寿阳化工有限责任公司40万吨/年乙二醇项目（一期）施工图设计涂色及标识规定201325-015-046I版次编制日期校核日期审核日期目录1.总则 (1)2.设计依据 (1)3.一般规定 (1)4.设备涂色 (2)5.管道涂色 (4)6.阀门、小型设备涂色 (6)7.钢结构涂色 (8)8.安全标识 (9)1.总则1.1本规定用于阳煤集团寿阳化工有限责任公司40万吨/年乙二醇项目（一期）设备、管道及钢结构的涂色和标识。

1.2本规定包括在制造厂和现场制作的设备、管道及钢质构件等。

1.3本规定不包括第三国采购的设备。

第三国采购的设备按合同约定的标准执行。

1.4制造厂已涂色的设备现场不再重新涂色，只对损坏的部位进行修补。

1.5涂色所采用的油漆材料按照“防腐设计说明书”(201325-015-046H)执行。

2.设计依据标准规范GB7231-2003工业管道的基本识别色、识别符号和安全标识SH3043-2003石油化工设备管道钢结构表面色和标志规定GB/T2893.1-2004图形符号、安全色和安全标志GB2894-2008安全标志及其使用导则GB/T3181-2008漆膜颜色标准3.一般规定3.1定义(1)涂色涂色指需要涂漆的设备、管道及钢结构涂漆的表面颜色。

(2)标识标识系指在外表面局部范围设置的特定标志。

标识包括标识色和标识符号，如色环、箭头、名称、代号、位号、特性数据等。

(3)表面表面系指不隔热设备及管道的外表面或隔热设备及管道的保护层外表面以及钢结构的表面。

(4)表面色对于涂漆的设备、管道及钢结构，表面色指涂漆面漆颜色；对于不涂漆的设备、管道，表面色指备、管道的本色。

3.2不锈钢、有色金属、陶瓷、塑料（含玻璃钢）等防腐材料制作的设备、管道或其他制品或表面已采用陶瓷、塑料、橡胶、搪瓷、金属镀层等防腐处理的设备、管道或其他制品不再进行涂色，但需设置标识。

3.3绝热外保护层不需涂色，但需设置标识。

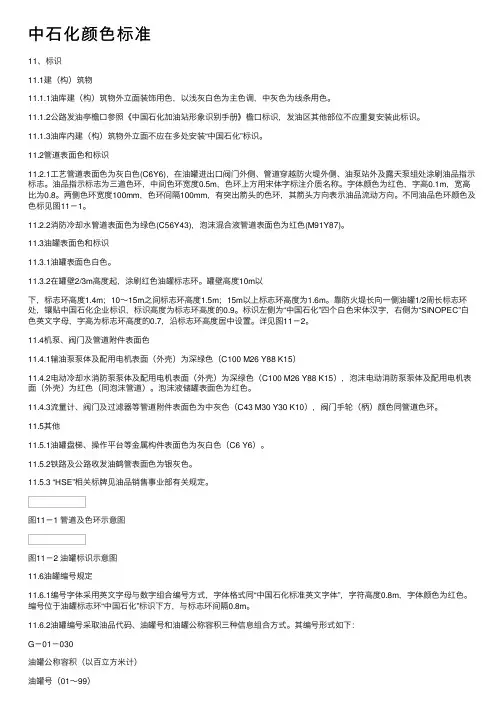

中⽯化颜⾊标准11、标识11.1建（构）筑物11.1.1油库建（构）筑物外⽴⾯装饰⽤⾊，以浅灰⽩⾊为主⾊调，中灰⾊为线条⽤⾊。

11.1.2公路发油亭檐⼝参照《中国⽯化加油站形象识别⼿册》檐⼝标识，发油区其他部位不应重复安装此标识。

11.1.3油库内建（构）筑物外⽴⾯不应在多处安装“中国⽯化”标识。

11.2管道表⾯⾊和标识11.2.1⼯艺管道表⾯⾊为灰⽩⾊(C6Y6)，在油罐进出⼝阀门外侧、管道穿越防⽕堤外侧、油泵站外及露天泵组处涂刷油品指⽰标志。

油品指⽰标志为三道⾊环，中间⾊环宽度0.5m，⾊环上⽅⽤宋体字标注介质名称。

字体颜⾊为红⾊，字⾼0.1m，宽⾼⽐为0.8。

两侧⾊环宽度100mm，⾊环间隔100mm，有突出箭头的⾊环，其箭头⽅向表⽰油品流动⽅向。

不同油品⾊环颜⾊及⾊标见图11－1。

11.2.2消防冷却⽔管道表⾯⾊为绿⾊(C56Y43)，泡沫混合液管道表⾯⾊为红⾊(M91Y87)。

11.3油罐表⾯⾊和标识11.3.1油罐表⾯⾊⽩⾊。

11.3.2在罐壁2/3m⾼度起，涂刷红⾊油罐标志环。

罐壁⾼度10m以下，标志环⾼度1.4m；10～15m之间标志环⾼度1.5m；15m以上标志环⾼度为1.6m。

靠防⽕堤长向⼀侧油罐1/2周长标志环处，镶贴中国⽯化企业标识，标识⾼度为标志环⾼度的0.9。

标识左侧为“中国⽯化”四个⽩⾊宋体汉字，右侧为“SINOPEC”⽩⾊英⽂字母，字⾼为标志环⾼度的0.7，沿标志环⾼度居中设置。

详见图11－2。

11.4机泵、阀门及管道附件表⾯⾊11.4.1输油泵泵体及配⽤电机表⾯（外壳）为深绿⾊（C100 M26 Y88 K15）11.4.2电动冷却⽔消防泵泵体及配⽤电机表⾯（外壳）为深绿⾊（C100 M26 Y88 K15），泡沫电动消防泵泵体及配⽤电机表⾯（外壳）为红⾊（同泡沫管道）。

泡沫液储罐表⾯⾊为红⾊。

11.4.3流量计、阀门及过滤器等管道附件表⾯⾊为中灰⾊（C43 M30 Y30 K10），阀门⼿轮（柄）颜⾊同管道⾊环。

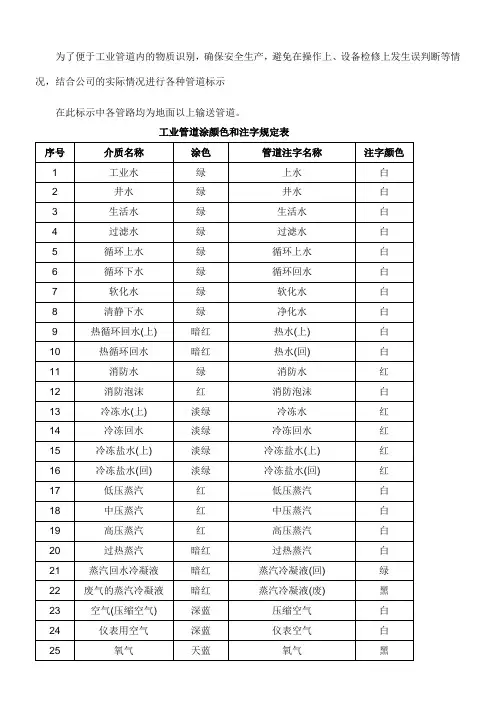

为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况进行各种管道标示
在此标示中各管路均为地面以上输送管道。

工业管道涂颜色和注字规定表
说明：对于采暖装置一律涂刷银漆，不注字。

通风管道（塑料管除外）一律涂灰色。

对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

对于保温涂沥青的防腐管道，均不涂色。

管道材料标识色标转移管理规定1.编制目的和适用范围目的1.1为了加强进场材料的管理，统一管道材料材质的颜色标识，避免不同材质材料混接、混放、混用现象，防止管道施工过程中材料发生误用和标识发生混淆，对管道材料标识色标转移颜色进行规定，以保证其安装质量，并在规定有可追溯性要求的场合实现可追溯性，特制定本管理规定。

1.2规定对管道材料（包括：管材、管件、阀门、紧固件、密封件等）的色标进行了要求，材料的其他标识仍按相关要求执行。

其中仅对常用的合金、不锈钢及易混淆的碳钢管道材料材质进行了色标规定，未涉及的材质原则上不再做色标，工程中涉及到特殊材质时另行要求。

1.3切割、焊接、覆盖标识时，应做好标识移植的工作，使任何材料都具有可追溯性。

1.4色标管理是材料接收、存储、发放的重要直观依据，工作中必须坚持原则、实事求是、态度严谨、准确标识。

未执行规定颜色标识的材料不得出库、不得用于施工现场。

适用范围1.5管道材料标识色标转移管理规定适用于中海石油中捷石化有限公司安全环保与清洁燃料升级项目工程的材料供货厂商、各 EPC 库房、料场、防腐单位及各施工分包方库房、料场和施工现场的管理。

1.6商务部门负责督促材料供货厂商提供符合相应标准要求的质量证明文件，并按照色标的颜色规定供货，在实体上种植标识，且实体标识清晰可识别。

1.7管道材料供货厂商出货前和管道材料集中防腐后，标识色标转移的颜色执行本规定。

集中防腐单位及施工单位按照本规定做好各标识的种植、移植和维护，是材料和施工状态标识的具体实施者。

在预制过程中对每一道工序均应做标识。

施工前应仔细核对原有标识，并做好实体标识的移植。

经移植后的标识必须清楚且不易毁坏，同时应认真记录在案，以便于核查并具可追溯性。

1.8钢结构、静设备施工过程中的标识管理可参照本规定执行。

2.标记规定2.1所有管子和管道组成件都应按相应的制造标准进行标记，管道组成件应进行标记，标记应为铸造、锻造、钢印、涂刷或标签等。

胜炼发〔2008〕90号关于印发《装置设备表面色及标志刷漆统一规定》的通知各单位：现将《装置设备表面色及标志刷漆统一规定》印发给你们，请严格遵照执行。

二○○八年十月十四日主题词：印发设备刷漆规定通知发：厂、部领导、副总，存档。

胜利炼油厂办公室二○○八年十月十四日装置设备表面色及标志刷漆统一规定第一条为保证本厂各装置面貌美观、整洁、和谐，使各装置的防腐颜色、技术要求达到统一、规范，结合近年来装置防腐刷漆经验和要求，在部分参照SHJ43-91《石油化工企业设备管道表面色和标志》标准基础上，制定本规定，对本厂装置防腐刷漆进行统一规范。

第二条本规定适用于胜利炼油厂和炼油实业部新建装置刷漆、在用装置的检修和日常维修刷漆。

第三条装置防腐刷漆的范围：（一）装置防腐刷漆的范围包括装置区域内所有工艺设备、工业管道、各类储罐以及附属钢结构（如框架、平台、扶梯、护栏、支吊架、鞍座、支座等）、设备基础、钢结构和设备防火层、吊车、电缆保护管、接地极、仪表设备（含调节阀阀体、执行机构、槽架、汇线槽、气动引线及供风线、仪表箱外表面、箱内、仪表盘、补偿导线及电源导管）、机泵设备、电气设备等的防腐刷漆；（二）奥氏体不锈钢表面、铭牌、标志板、标签表面严禁涂刷，新装置以及在用装置新增设备、管线的保温铁皮不予涂刷。

设备编号要按照车间要求统一涂刷；（三）订货设备、钢结构以及各种仪表电气设施材料的防腐刷漆，由项目主管单位负责在技术协议中注明：由制造厂选用当地质量优良的涂料按照本规定涂刷。

第四条装置防腐刷漆的颜色及标志规定：（一）工艺管线：1、酸碱溶剂――正黄色2、氨氮气――桔黄色3、风（含仪表风、非净化风线）、氧气――海蓝色4、消防水、消防蒸汽――中红色除消防蒸汽线以外的蒸汽线以及除上述介质以外的工艺管线均为银白色。

（二）钢结构（含所有设备钢结构、钢管架）――海蓝色（三）塔器冷换等检修平台顶面及栏杆――海蓝色塔器冷换等检修平台底面――米黄色（四）安全防护扶手――正黄色（五）机泵1、泵（含各种形式、各种介质泵）――银白色2、水泵房内泵（新鲜水、循环水）――银白色3、机泵盘车标记――红白二色（宽度10毫米）4、机泵对轮罩――红色（六）电机―苹果绿色（七）压缩机1、往复式压缩机苹果绿色2、主风机、离心式压缩机、变速箱、汽轮机―银白色（八）设备编号或名称―红色（九）天车、吊车（含驾驶室）出厂色（十）其它机械（如沥青成型机等）苹果绿色或银色（十一）加热炉烟囱蓝、白色间（十二）火炬（包括钢结构）――红、白色间（十三）阀门：阀体银白色手轮――桔黄色（十四）安全阀及其放空管――随设备与管道色（十五）电器设备1、变压器――浅灰色2、电缆保护管――黑色3、接地极――黑色（十六）仪表设备1、调节阀阀体――银白色2、执行机构――红色3、槽架、汇线槽――苹果绿色4、碳钢仪表箱外表面――深绿色箱内――银白色支腿――深绿色5、仪表盘――浅绿色6、差压及压力引线――银白色7、补偿导线及电源导管――银白色（十七）贮罐设备1、酸碱氨溶剂罐――中黄色（十八）特殊设备与管线1、需要涂刷变色漆的设备、移动式钢瓶不在本规定范围2、安全消防设施――红色（十九）酸性气、酸性水管线的安全漆色标识1、酸性气管线采用黄色进行安全漆色标识，每隔20m设3道黑色环形色带（装置内为10m），以形成国家规定的警告对比色。

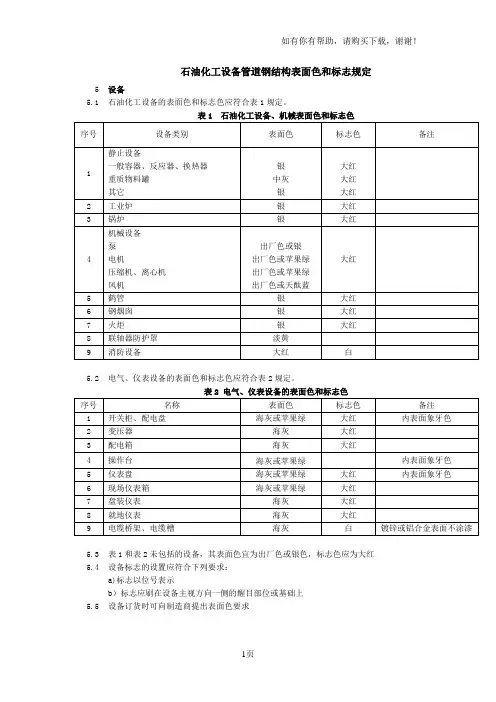

石油化工设备管道钢结构表面色和标志规定
5 设备
5.1 石油化工设备的表面色和标志色应符合表1规定。

表1 石油化工设备、机械表面色和标志色
5.2 电气、仪表设备的表面色和标志色应符合表2规定。

表2 电气、仪表设备的表面色和标志色
5.3 表1和表2未包括的设备，其表面色宜为出厂色或银色，标志色应为大红
5.4 设备标志的设置应符合下列要求：
a)标志以位号表示
b）标志应刷在设备主视方向一侧的醒目部位或基础上
5.5 设备订货时可向制造商提出表面色要求
6 管道
6.1 地上管道的表面色和标志色应符合表3规定。

表3 管道表面色和标志色
6.2 管道标志的设置应符合下列要求：
a）管道及其分支、设备进出口处和跨越装置边界处应刷字样和箭头
b）字样表示应采用下列方法之一。

同一装置或单元内的字样表示应一致：1）介质的中文名称
2）介质的英文名称、缩写或代号
3)管号
c)当介质为双向流动时，应采用双向箭头表示。

6.3 管道上的阀门、小型设备表面色应符合表4规定。

表4 管道上的阀门、小型设备表面色
7 钢结构
7.1 构架、平台、梯子的表面色应符合表5规定。

表5构架、平台、梯子表面色
7.2 放空管塔架、避雷针和投光灯塔、火炬架等应刷银色。

7.3 其它钢结构的表面色应与设备和管道的表面色相协调。

标识使用中常见错误案例一、不同背景环境颜色错误使用示例1.全色标识的中间光芒部分为白色，全色标识无论应用在何种背景色彩下，禁止镂空出现底色。

实际应用中的错误示例：2.当应用背景的色彩与全色标识的色彩接近时，为保持视觉完整性，需要将全色标识勾勒白色边框，白色边框与标识的直径比例关系为3：200。

3.当应用背景的色彩与全色标识的色彩不相接近时，禁止将全色标识勾勒白色边框。

实际应用中的错误示例：4.当单色标识应用在牛皮纸材质的信封、资料袋或包装箱上时，既可用单色红渐变标识，也可用单色黑渐变标识，中间光芒部分镂空为牛皮纸底色。

二、标识与单位名称组合错误使用示例1.禁止将标识与“中国石油”四个汉字的组合当作中国石油的“标识”使用。

2.禁止标识与单位英文名称缩写组合使用。

3.所属单位的下属单位名称与标识的组合使用错误应用示例:三、标识在楼体上的使用楼体标识应用于楼顶或镶嵌于建筑物表面。

楼体标识横式组合也可采用霓虹灯的表现。

标识采用吸塑工艺，内置光源。

标准字及背板采用霓虹灯工艺。

为使夜晚效果更加醒目，同时保持标识的色彩昼夜一致，标准字可为红色（特例）。

如图示例：在实际应用中如果条件允许可在建筑物上设立或在建筑物表面上镶嵌楼体标识；楼体标识可以结合门楣或落地标识牌或司牌一同使用；特殊建筑物门楣无法表现时，可选用落地标识牌来表现；当门楣、落地标识牌都无法表现时，可选用司牌来表现。

四、标识使用应注意显著性和独立性使用中国石油标识必须按照《中国石油天然气集团公司视觉形象手册》及相关文件的要求规范进行，不得任意改变；未经许可，其他商标或标识不得任意与中国石油标识组合使用；更不能将中国石油标识作为另一标识的一部分设计镶嵌在另一标识之中。

错误应用示例:。

油气田地面管线和设备涂色规定一、范围本标准规定了集输站、联合站、接转站及注水站和管道工程中的地面管线，设备和钢结构的涂色，便于生产操作，管理检修，削减误操作，有利于平安生产。

本标准适用于集输站、联合站、接转站及注水站地面工程和管道新建或改扩建项目的地面管线、设备以及钢结构的表面涂色和标志。

二、术语和定义下列术语和定义适用于本标准1.表面：不隔热设备和管线的外表面或隔热设备和管线的爱护层外表面以及钢结构的外表面。

2.涂色：涂于设备和管线的外表面或隔热设备和管线的爱护层外表面以及钢结构的外表面。

3.标志：在管线、设备的外表面局部范围内涂刷明显标识，包括代号、位号、字样、色环和箭头等。

4.色环：环形颜色标志，包括介质类别色环及压力管线色环。

三、一般规定1. 集输站、联合站、接转站及注水站中不需要保温的管线，设备等外表面的颜色应符合第四部分表一的规定。

2.保温层管线可保持爱护层本色，但应涂刷所规定的标志，也可按第四部分表一规定涂色。

3.保温容器和塔器宜保持爱护层本色，也可按第四部分表二规定涂色。

4.不锈钢容器、不锈钢管线、电镀管线、表面镀锌管线以及非金属管道表面宜保持原料本色或爱护层本色，但应涂刷所规定的标志。

5.压力管线除按规定涂色外。

尚应按第五部分涂刷色环。

6.当有两种规定涂色可供选择时，在同一站场应保持全都。

四、涂色规定1.地面管线涂色规定各种地面管线表面涂色规定管线名称颜色备注原油管线灰色自然?气管线黄色专用采气井输出管线可用浅灰色，自然?气处理站（厂）可用银白色加黄色色环轻质油管线银白色包括汽油、煤油、柴油管线污油管线黑色液化石油气管线银白色蒸汽（热水）管线银白色压缩空气管线浅蓝色氨管线桔黄色给水管线绿色饮用水管线蓝色注水管线绿色包括循环冷却水管线污水管线褐色包括排水管线消防水管线红色平安放空管线红色化学药剂管线桔红色包括破乳剂、缓蚀剂、阻垢剂、杀菌剂、酸、碱等氮气管线褐色二氧化碳管线浅黄色润滑油管线棕色2.容器和塔器涂色规定各种容器和塔器表面涂色规定容器名称颜色备注原油罐银白色或灰色包括压力沉降罐、缓冲罐、事故储罐轻质油罐银白色自然?气球罐浅绿色包括自然?气柜液化石油气罐银白色加红色标志水罐绿色污水罐蓝色甘醇罐浅黄色包括胺罐氨罐桔黄色分别器银白色或灰色脱水器银白色或灰色过滤器灰色/油、绿色/水、黄色/气干燥器银白色换热器银白色包括冷却器、重沸器除砂器灰色/油、绿色/水塔器银白色3.构筑物表面涂色规定构筑物表面涂色规定名称颜色备注管道支架、平台、梯子、构架灰色或绿色同一区域应保持全都梯子第一级和最终一级踏步前沿黄色防护栏杆黄色五、标志及色环标志1.标志色一般为大红色。

油气田地面管线和设备涂色规定油气田地面管线和设备的涂色规定是为了标识和管理管线和设备，以确保其安全和有效运行。

根据不同国家和地区的法规和标准，以下是一般适用的涂色规定。

1.管线涂色规定油气田地面管线的涂色一般根据功能和内容进行区分，常见的标识包括颜色和符号。

(1)输气管线输气管线一般用黄色标识。

在黄色底色上用黑色字或符号标识管道的具体内容，如管道名称、材质、管径等。

(2)输油管线输油管线一般用红色标识。

在红色底色上用黄色字或符号标识管道的具体内容，如管道名称、材质、管径等。

(3)水管线水管线一般用蓝色标识。

在蓝色底色上用白色字或符号标识管道的具体内容，如管道名称、材质、管径等。

(4)其他管线其他类型的管线可以根据具体要求进行标识。

例如，化学品管线可以用橙色标识，氧气管线可以用绿色标识。

2.设备涂色规定油气田地面设备的涂色一般根据设备的用途进行区分，常见的标识包括颜色和符号。

(1)阀门阀门一般用橙色标识。

在橙色底色上用黑色字或符号标识阀门的具体内容，如阀门类型、规格等。

(2)压力容器压力容器一般用黄色标识。

在黄色底色上用黑色字或符号标识容器的具体内容，如容器类型、容积等。

(3)泵、压缩机等旋转设备泵、压缩机等旋转设备一般用蓝色标识。

在蓝色底色上用白色字或符号标识设备的具体内容，如设备名称、型号等。

(4)其他设备其他类型的设备可以根据具体要求进行标识。

例如，消防设备可以用红色标识，电气设备可以用绿色标识。

以上仅为一般的涂色规定，具体的标识规定还需要根据当地的法规和标准进行制定和执行。

此外，涂色规定应定期检查和更新，以确保其与实际情况相符合，并提高油气田地面管线和设备的管理效能。

油气田地面管线和设备涂色规定（二）是为了提高管线和设备的可视性和安全性。

以下是一些常见的规定：1. 管道涂色规定：- 主要管道（如输油管道、输气管道）一般采用暗色，如黑色或暗灰色。

- 辅助管道（如水管道、蒸汽管道）一般采用鲜艳的颜色，以与主要管道区分开。

中海石油中捷石化安全环保与清洁燃料升级项目表面色和标识色技术规定中海石油中捷石化有限责任公司二〇一五年五月目录1.范围2.编制依据3.责任4.定义5.总则6.设备7.管道8.钢结构9.厂区建筑物10.其他1.范围本标准对中海石油中捷石化安全环保与清洁燃料升级项目的设备、管道、钢结构和厂区内的建筑物的表面色进行规定，便于操作、检修，促进安全生产和美化厂容；本规定不包括办公楼，起重运输机械、机修、仪修中的设备。
