全使用周期服务解决方案奇石乐中国伺服压机服务手册奇石乐集团(Kistler)是动态测量技术领域的全球市场领先者,可测量压力、力、扭矩和加速度。
尖端技术为奇石乐集团模块化解决方案奠定了基础。
奇石乐作为经验丰富的开发合作伙伴,帮助客户在工业、研发等领域优化产品和流程,持续保持竞争优势。
这家瑞士家族企业拥有独特的传感器技术,在汽车开发、工业自动化以及众多新兴行业的发展中发挥了重要的推动作用。
奇石乐以广泛的应用技术经验和绝对严格的质量承诺,为电气驱动技术、汽车和连接驱动、减排以及工业 4.0 等当前趋势洪流的进一步发展做出了重大贡献。
奇石乐伺服压机可监测、控制和优化压装和装配任务,例如:汽车和零部件企业。
借助直接集成在生产过程中的过程监控系统和完整的记录,此系统可在批量生产中全面保证质量和过程可靠。
伺服压机的显著节能效果和降低生产成本令人信服。
内置的过程监控系统和控制系统可实时控制过程,从而进一步缩短节拍时间。
减少次品,提高整体生产力 - 达到最高成本效益的目标,实现零次品生产。
奇石乐伺服压机系统–提供全面的质量和过程控制奇石乐中国技术中心建立有先进的传感器和数据采集器校准实验室,配置有多台压装测试工作站。
技术中心40%人员为硕士及以上学历,提供和欧洲市场一致的全周期使用服务解决方案。
培训咨询远程支持服务与优化安装调试工程服务设备安装工艺设置高速响应热线电话紧急现场支持备件速递预防性维护标定服务定期维护备件存储维护保养Preventive maintenance设备持续可靠生产需要专业的维护保养,奇石乐认证的服务工程师会定期到现场提供机械部件润滑,电子部件检测服务。
标定服务Calibration定期标定验证是确保准确测量的基础。
奇石乐提供可溯源的压机标定服务。
降低不合格件风险。
培训Training提供在现场或在培训中心的标准或是定制培训,把实践经验和产品知识传递给技术人员,确保正确使用奇石乐设备,充分发挥能效,在微信端也可以获取应用知识推送。
伺服压机设备说明书第一部分:安全1-1安全注意事项:生产过程中始终遵守安全注意事项可以防止意外事故及潜在危险的发生!请指定专业人员培训上岗维护,操作设备。
发现问题及时解决,不要使设备带病作业。
压力气泵、真空泵等外协设备工作时,请确保安全可靠。
作业前有必要请您戴好劳保防护用具,确保人身安全与健康。
必须单独使用可靠的接地线,否则有被漏电,静电击打的危险。
各工位运转时严禁调整触摸,否则有卷入切断的危险。
保持气路通排气畅通,否则有放炮爆破的危险。
1-2安全装置的位置:第二部分:操作规程2-1设备概观:©电源总1急停按气源开急停按1 升降门控制气缸2 工装放置底座3 气源控制箱4 升降门5 人机控制界面6 启动控制按钮7 伺服电缸8 三色报警灯9 工作压头10 电源控制柜2-2开机前检查:2-2-1确定主电源与设备需求相一致,单相交流220V。
2-2-2检查气源气压设定是否适当。
2-2-3清理设备上所有工具、污垢、外围材料。
2-3启动/运行/停止:2-3-1闭合断路器,打开主电源开关,打开气源开关。
2-3-2电源指示灯亮,触摸屏显示正常。
根据实际工作情况设定技术参数。
2-3-3双手按启动按钮,直至升降门完全打开。
2-3-4将待压工装放置于工装底座,双手按启动按钮,直至升降门完全关闭。
2-3-5升降门完全关闭后,伺服电缸开始下压动作。
2-3-6压装结束,伺服电缸归位停止后,升降门打开,取出工装,依照2-3-3的流程进行下一次压装。
2-3-7工作过程中,如需临时停止动作,或发生紧急状况,可快速随手按下急停按钮,动作暂停;解除急停后,按复位按钮,可继续工作。
2-4关机:2-4-1关机时,请先关闭主电源再关闭气源。
2-4-2气源关闭时间过长时,升降门会缓慢下降属正常现象。
第三部分:维护与保养3-1每班作业前检查设备所有电路,气路部件有无漏电漏气;各运动部件是否损坏,卡滞,错位并即时修复纠正。
检查各运动部件的螺栓、螺母检查滑动轴承。

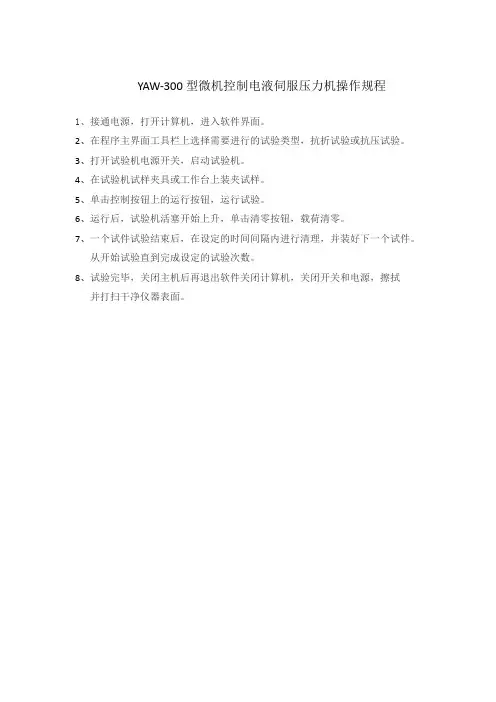

YAW-300型微机控制电液伺服压力机操作规程
1、接通电源,打开计算机,进入软件界面。
2、在程序主界面工具栏上选择需要进行的试验类型,抗折试验或抗压试验。
3、打开试验机电源开关,启动试验机。
4、在试验机试样夹具或工作台上装夹试样。
5、单击控制按钮上的运行按钮,运行试验。
6、运行后,试验机活塞开始上升,单击清零按钮,载荷清零。
7、一个试件试验结束后,在设定的时间间隔内进行清理,并装好下一个试件。
从开始试验直到完成设定的试验次数。
8、试验完毕,关闭主机后再退出软件关闭计算机,关闭开关和电源,擦拭
并打扫干净仪器表面。
伺服压力机操作说明书
公司:珠海市浩星自动化有限公司
地址:南屏沙边路9号
电话:
操作步骤:
1、接通电源;
2、检查急停按钮是否被按下;
3、设定好参数(压力),设置方法请参考附件1
4、自动与手动控制模式选择,通过操作面板的选择开关
进行选择;
5、选择为“手动控制”模式时,用“手动上升”与“手
动下降”两个按钮分别控制设备的上、下运动,控制方式为点动控制;
6、选择为“自动控制”模式时,先观察“复位”指示灯
是否闪烁,如果闪烁说明没设备需要进行原点回归操作,此时应按下“复位按钮”进行原点回归;
如果指示灯没有闪烁,说明设备无需进行回原点,已做好自动运行的准备,此时按下双手启动按钮设备就会自动运行;
7、在自动运行中,按下停止按钮,设备停止;
8、在任何模式下,按下急停开关,设备停止,并切断伺
服电机电源;
附件1:。
台达伺服调机步骤简易说明书本调机步骤简易说明书主要就配线及调试做一简易说明,因客户使用情况各异,此说明书只做一个调试流程的大概说明,具体细节部分请依实际要求调整。
一:检查确定伺服驱动器及电机是否为所需型号检查确定伺服驱动器及电机是否为所需型号;;注意安装环境注意安装环境。
(。
(祥见操作手册祥见操作手册祥见操作手册))二:配线(1) 周边装置接线图(2) 信号与配线请根据您所需的控制模式和具体要求功能来配线,不同控制模式的配 线是不同的,具体请参照手册3-23至3-26页说明。
但请注意, 1.无 论是什么控制模式,伺服驱动器均需DC24V 电源,您可以让驱动器自已 供给此电源(PIN17脚VDD 与PIN11脚COM+短接);也可以外加POWER 供电(+24接伺服驱动器PIN11脚COM+,GND 接伺服的PIN45,47,49 脚COM-); 2.驱动器均需SERVO ON ,如参数没有变动,PIN9脚DI1 SON 信号需导通。
您可以根据您的需要让PIN9与PIN45等常时短接或用个开 关量来控制它的ON-OFF ; 3.如果您没有用到CW ,CCW 禁止极限和外加 急停按扭,则请把PIN 32,PIN31 ,PIN30与PIN45等COM-脚短路。
(3) 编码器接线1.編碼器引出線連接頭規格:驅動器容量 電機型號 Encoder Connector定義100w ASMT-01L250X 200w ASMT-02L250X 400w ASMT-04L250X 750WASMT-07L250XHOUSING:AMP (1-1318118-6)A1KW ASMT-10L250X ASMT-10M250X 2KW ASMT-20L250X ASMT-20M250X 3KW ASMT-30L250X ASMT-30M250X 5KWASMT-50M250X20-29 17-#16MS3106B20-29SB端子定義內容 A 端子 A1 B1 A2 B2 A3 B3 A5 B5 B6 A /A B /B Z /Z 5V GND 颜色 蓝 蓝/黑 绿 绿/黑 黄 黄/黑 红 黑 BRAID SHELDB 端子 A BCD F G S RA/AB/BZ/Z5VGND線材選擇請使用附隔離網線的多芯双绞線線材選擇請使用附隔離網線的多芯双绞線,,而隔離網線要確實與SHIELD 端相連接端相連接!2.CN2接头定义:附件附件::电子齿轮比设定步骤1. 确认机械规格确认机械规格与电子齿比设定相关的要素有:齿轮比;螺杆节距;滑轮直径等。
原版操作手册的译本CANopen ®, EtherNet/IP ®, MODBUS ®, PI PROFIBUS PROFINET ® 是商标持有人在相关国家注册的商标。
.1关于本文件Tab. 1 伺服压机适用文件其它文件名称,型号目录在线帮助 YJKP 伺服压力机套件 YJKP 的软件操作应用注意事项关于连接和调试的应用范例è /spTab. 2 伺服压机的其它文件在单独的文件中说明压机各组件的应用范围及认证è /sp 。
2安全2.1按规定使用本产品是用于执行接合任务的组件,带监控接合过程的功能。
组件可在带上级控制器的机器或自动技术设备内部使用。
只能在下列条件下使用本产品:–在技术性能完好的状态下–在原版状态下使用,不得擅自改动–在本产品技术数据定义的极限值内使用–在工业领域内–牢固安装2.2可预见的错误使用禁止在下列条件下使用本产品:–擅自对产品进行更改或改装–超出负载极限值–安装位置不符合要求2.3专业人员的资质仅允许由具备资质的专业人员安装、调试、保养和拆卸本产品。
专业人员必须掌握机电一体化系统安装的专业知识。
3详细信息–附件 è /catalogue 。
–备件 è /spareparts 。
4服务若有技术问题,请联系 Festo 公司在您所在地的联系人 è 。
5产品概览1伺服电机 EMMS-AS2轴向/平行组件 EAMM-A/U 3电缸 ESBF-BS4传感器 SKDA-...-AB5连接电缆 NEBU-M12G5-E-...-LE3 6编码器电缆 NEBM7电机电缆 NEBM8LAN 电缆(不在供货范围内)9连接电缆NEBC-S1WA9-P-1.5-N-BB-L2G4 10控制器 CECC-X-M1-YS 11存储卡12电机控制器 CMMP-AS13连接电缆NEBC-S1G25-P-1.5-N-LE614上级控制器(不在供货范围内)15笔记本电脑(不在供货范围内)Fig. 1 6运输6.1运输和拆包的流程不当运输会损坏本产品。

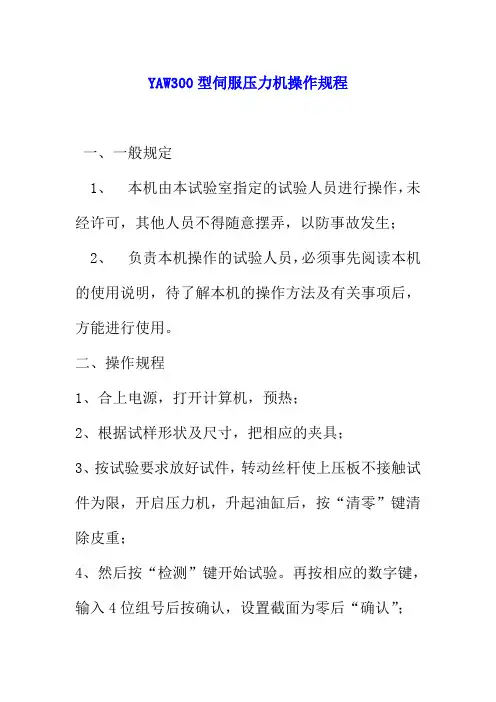

YAW300型伺服压力机操作规程
一、一般规定
1、本机由本试验室指定的试验人员进行操作,未经许可,其他人员不得随意摆弄,以防事故发生;
2、负责本机操作的试验人员,必须事先阅读本机的使用说明,待了解本机的操作方法及有关事项后,方能进行使用。
二、操作规程
1、合上电源,打开计算机,预热;
2、根据试样形状及尺寸,把相应的夹具;
3、按试验要求放好试件,转动丝杆使上压板不接触试件为限,开启压力机,升起油缸后,按“清零”键清除皮重;
4、然后按“检测”键开始试验。
再按相应的数字键,输入4位组号后按确认,设置截面为零后“确认”;
3、打开送油阀,按要求的速率控制送油阀加载,直至试件破裂,打开回油阀放入该组试件中的第二块试块后关闭回油阀,控制送油阀加载至试件破裂,直至该组试件全部完毕后,按“打印”打印出该次试件的结果;
三、注意事项:
1、使用时要注意检查油箱油标位置;
2、查看油路系统有无漏油现象。
H厦门海为科技有限公司目录前言 (3)1、阅读说明 (3)2、产品检查 (3)3、关于手册 (3)4、图标说明 (3)第一章安全须知 (4)1、使用时之注意事项 (4)2、使用环境之注意事项 (6)第二章硬体说明及安装 (7)1、使用环境 (7)2、型号说明 (10)3、产品规格 (11)4、电机旋转方向定义 (12)5、基本配线图 (12)6、外形尺寸 (15)7、不同模式下接线图说明 (17)8、接口 (20)9、输入/输出接口类型 (23)第三章操作面板说明 (30)1、操作面板说明 (30)2、功能一览 (32)3、控制状态显示模式 (33)4、报警模式 (34)5、参数编辑模式 (35)6、定位数据编辑模式 (36)第四章运行 (37)1、信号的说明(输入信号的优先顺序) (37)2、运行步骤选择 (38)3、运行确认 (39)4、运行 (40)第五章功能参数说明一览表 (53)1、参数的分类 (53)2、功能参数一览表 (53)第六章功能参数详细说明 (60)1、基本设定参数(P1.01~50) (60)2、控制增益、滤波器设定参数(P1.51~99) (72)3、自动运行设定参数(P2.01~50) (79)4、扩展功能设定参数(P2.51~99) (91)5、输入端子功能设定参数(P3.01~50) (98)6、输出端子功能设定参数(P3.51~99) (110)第七章通讯 (125)1、设定伺服驱动器 (125)2、通信规格 (125)3、传输协议 (126)第八章故障指示及对策 (132)1、检查 (132)2、状态显示 (132)3、报警的处理方法 (133)第九章电机 (139)1、伺服电机产品特点 (139)2、伺服电机型号说明 (139)3、伺服电机参数表 (140)4、贮运 (148)5、接线 (148)第十章选件与辅助设备 (149)1、关于选件 (149)2、驱动器制动标准配置 (149)前言非常感谢您选用Haiwell 伺服驱动器!本手册包括Haiwell 伺服驱动器使用时的操作说明和保养注意事项。

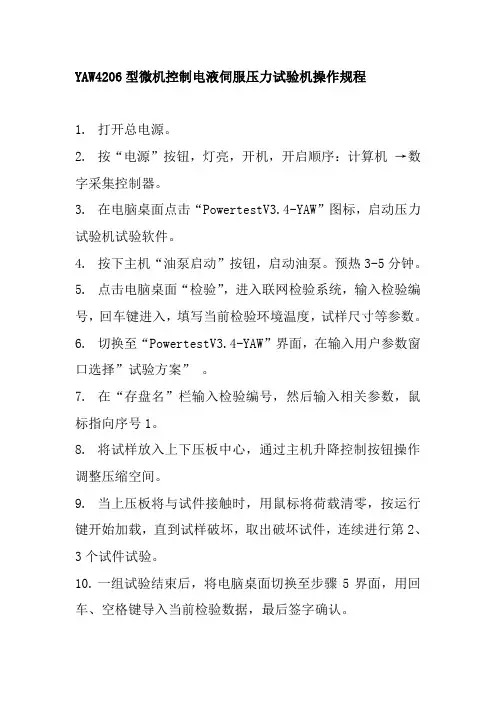

YAW4206型微机控制电液伺服压力试验机操作规程
1.打开总电源。
2.按“电源”按钮,灯亮,开机,开启顺序:计算机→数字采集控制器。
3.在电脑桌面点击“PowertestV3.4-YAW”图标,启动压力试验机试验软件。
4.按下主机“油泵启动”按钮,启动油泵。
预热3-5分钟。
5.点击电脑桌面“检验”,进入联网检验系统,输入检验编号,回车键进入,填写当前检验环境温度,试样尺寸等参数。
6.切换至“PowertestV3.4-YAW”界面,在输入用户参数窗口选择”试验方案”。
7.在“存盘名”栏输入检验编号,然后输入相关参数,鼠标指向序号1。
8.将试样放入上下压板中心,通过主机升降控制按钮操作调整压缩空间。
9.当上压板将与试件接触时,用鼠标将荷载清零,按运行键开始加载,直到试样破坏,取出破坏试件,连续进行第2、3个试件试验。
10.一组试验结束后,将电脑桌面切换至步骤5界面,用回车、空格键导入当前检验数据,最后签字确认。
11.进行新试验,重复步骤7-10步骤。
12.关机,关闭顺序:油泵→控制器→计算机→总电源。
★注意事项:①试验完成后,须将油缸降到最低;
②试验过程中,严禁将手放于试验空间内;
③试验加载或运行过程中,如有异常情况或误
操作,立即按下“急停”按钮,或“油泵停
止”按钮,并关油源。
概要1 - 1确认事项1 - 2伺服电机1 - 3 伺服放大器1 - 4 型号说明1-1(1) 警告标识的种类和意义安装、配线施工、维护、检查之前,请熟读和使用该手册及其它附属资料。
请在确认设备知识、安全信息及注意事项后,开始使用。
本手册将安全注意事项的等级划分为“危险”及“注意”。
警 告 标 识 含 义危 险该标识表示若错误操作,则有可能发生危险情况,从而造成死亡或重伤。
注 意该标识表示若错误操作,则有可能发生危险情况,从而造成人身受到中度伤害、轻伤以及仅设备受损。
另外,即使是记载在“注意”中的事项,也有可能因情况不同而导致严重后果。
标有警告标识的正文处均为重要内容,请遵守。
读完该手册后,请将其保管在使用人任何时候都能看到的地方。
(2) 符号根据需要采用符号,以便一看就能理解显示的要点。
符 号 含 义 符 号 含 义一般禁止 指示一般使用者的行为禁止触摸 务必接地禁止拆解 小心触电小心燃烧 小心高温安全注意事项1.使用注意事项危 险1.请绝对不要用手触及伺服放大器的内部。
否则有可能触电。
2.伺服放大器及伺服电机的地线端子务请接地。
否则有可能导致触电。
3.请在切断电源5分钟后进行配线和检查。
否则有可能导致触电。
4.请不要损伤电缆线、或对电缆线施加不必要的应力、压载重物、夹挤。
否则有可能导致故障、破损和触电。
5.运行过程中,请不要触摸伺服电机的旋转部分。
否则有可能受伤。
注 意1.请按指定的组合方式使用伺服电机和伺服放大器。
否则有可能发生火灾和故障。
2.请绝对不要在易于被溅到水的地方、腐蚀性气体的环境、易燃气体的环境及可燃物旁使用。
否则有可能发生火灾和故障。
3.伺服放大器、伺服电机及外围设备的温度较高,务请注意保持距离。
否则易烫伤。
4.在通电过程中及切断电源后一段时间内,伺服放大器的散热器、再生电阻器、伺服电机等有可能处于高温状态,故请不要触摸。
否则有可能烫伤。
5.最终产品内的伺服电机在运行过程中,若其表面温度超过70℃时,则请在最终产品上贴上小心高温的标签。
伺服压力机运行状态下,作为设备启动触发信号,为了适宜用于不同的生产需求,启动模式分为以下几种:
(1)双手触发启动,在加装光栅保护的工作环境下,将电子压力机设置为双手触发启动模式,在1秒时间内双手同时按下启动按钮,电子压力机自动启动并完成一个工作循环。
(2)双手持续启动,在没有外加光栅保护的工作环境下,将电子压力机设置为双手持续启动模式,在1秒时间内双手同时按下启动按钮并长按按钮,直到完成一个工作循环,如果在压装程中释放任一按钮电子压力停在当前位置,并报警。
(3)伺服压力机的单循环压装模式,采用A、B启动模式,每启动一次设备完成一个工作循环,此模式适用于零部件的压装连接。
(4)往复循环试验模式,使用此模式要关闭B启动模式功能,在此模式下按下左按钮设备开始启动往复完成同一压装程序,按下右按钮时完成循环压装作业,此模式适用于产品疲劳试验。
一代单轴伺服操作说明书匯出日期:2023-09-21修改日期:2021-04-192023/09/21, 22:011 序言感谢您长期对本公司产品的使用与支持。
本公司伺服团队不断致力於各项产品的研发,期许本公司产品与服务能给使用者带来最大的效益。
新代高性能单轴驱动器系列产品为本公司最新推出之伺服驱动器,本产品使用高品质之元件与材料,并经过严格测试,采用精密向量控制,具有高精确度、高稳定性、高效率之特性。
本使用说明内容包括驱动器的硬体规格、安装、配线与讯号、面板显示及操作、运转操作与调机操作、参数全览与警报处理,能提供给使用者最正确的指引与操作,为充分发挥产品应有的优异性能与维护人员及设备的安全,在使用前请详细阅读本使用手册,并且妥善保存,以备日後调校与保养时使用,若有任何疑虑,请与本公司联络,本公司专业人员将竭诚为您服务。
2 适用机型本单轴操作手册适用於新代单轴驱动器。
3 硬体规格3.1 说明每部驱动器在出厂前均经过详细品管检查与防撞包装处理,请使用者收到产品後应先检查外观有无撞击损伤,并将外盒与产品上之序号做比对是否一致,若有不符,请第一时间与本公司联络。
型号说明3.2 外观介绍SVD-22A1-010SPD-32A1-055新I/O接头旧泛用I/O接头SPD-22A1-185、SPD-32A3-185、SPD-32A1-300新I/O接头旧泛用I/O接头3.3 外形尺寸SVD-22A1-010SVD-22A1-035SPD-32A1-055SPD-32A2-110、SPD-22A1-110 SPD-32A3-185SPD-22A1-185、SPD-32A1-3003.4 驱动器规格新代驱动器SVD-22A1-010SVD-22A1-035电源额定电源电压三相200~230V 50/60Hz电源电压容许范-15 ~ +10%围电源频率变动范±5%围输出额定输出电流 5.5A16.6A过电流能力150% 60s、200% 1s控制方式三相全波整流,IGBT-PWM控制回生电阻内建(可外接,请参考回生电阻选用章节)反馈编码器一般增量式ABZ编码器绝对式串列编码器PC通讯介面USB控制器串列通讯介Mechatrolink II面输出入信号数位输入4点,可规划数位输出2点,可规划冷却方式风扇冷却环境温度0℃ ~ 55℃(若环境温度超过45℃以上时,请强制周边空气循环)、储存:-20~65℃ (非冻结)湿度最大90% RH (非结露)、储存:90%RH以下 (非结露)安装地点室内(避免阳光直射);无腐蚀性气体、易燃性气体、油雾或尘埃海拔1000公尺以下至海平面振动最大 5.9m/s2重量(kg) 1.6 2.4新代驱动器SPD-22A1-110SPD-22A1-185三相200~240V 50/60Hz电源额定电源电压电源电压-15 ~ +10%容许范围电源频率±5%变动范围输出额定输出47A75A 电流过电流能150% 60s、200% 1s力控制方式三相全波整流,IGBT-PWM控制回生电阻必须外接,请参考回生电阻选用章节反馈编码器一般增量式ABZ编码器绝对式串列编码器PC通讯介面USB控制器串列Mechatrolink II通讯介面输出入信号数位输入4点,可规划数位输出2点,可规划冷却方式风扇冷却环境温度-10℃ ~ 50℃(若环境温度超过45℃以上时,请强制周边空气循环)、储存:-25~55℃ (非冻结)湿度最大90% RH (非结露)、储存:90%RH以下 (非结露)安装地点室内(避免阳光直射);无腐蚀性气体、易燃性气体、油雾或尘埃海拔1000公尺以下至海平面振动最大 9.8m/s2重量(kg) 5.617新代驱动器SPD-32A1-055SPD-32A2-110电源额定电源电压三相380~440V 50/60Hz电源电压容许范-15 ~ +10%围电源频率变动范±5%围输出额定输出电流21A27A过电流能力150% 60s、200% 1s控制方式三相全波整流,IGBT-PWM控制回生电阻必须外接,请参考回生电阻选用章节反馈编码器一般增量式ABZ编码器绝对式串列编码器PC通讯介面USB控制器串列通讯介Mechatrolink II面输出入信号数位输入4点,可规划数位输出2点,可规划冷却方式风扇冷却环境温度-10℃ ~ 50℃(若环境温度超过45℃以上时,请强制周边空气循环)、储存:-25~55℃ (非冻结)湿度最大90% RH (非结露)、储存:95%RH以下 (非结露)安装地点室内(避免阳光直射);无腐蚀性气体、易燃性气体、油雾或尘埃海拔1000公尺以下至海平面振动最大 9.8m/s2重量(kg) 5.6 5.6新代驱动器SPD-32A3-185SPD-32A1-300电源额定电源电压三相380~440V 50/60Hz电源电压容许范-15 ~ +10%围电源频率变动范±5%围输出额定输出电流42A52A过电流能力150% 60s、200% 1s控制方式三相全波整流,IGBT-PWM控制回生电阻必须外接,请参考回生电阻选用章节反馈编码器一般增量式ABZ编码器绝对式串列编码器PC通讯介面USB控制器串列通讯介Mechatrolink II面输出入信号数位输入4点,可规划数位输出2点,可规划冷却方式风扇冷却环境温度-10℃ ~ 50℃(若环境温度超过45℃以上时,请强制周边空气循环)、储存:-25~55℃ (非冻结)湿度最大90% RH (非结露)、储存:95%RH以下 (非结露)安装地点室内(避免阳光直射);无腐蚀性气体、易燃性气体、油雾或尘埃海拔1000公尺以下至海平面振动最大 9.8m/s2重量(kg)617•••••••••••••••••••••4 搬运与安装4.1 搬运搬运时必须拿取变频器的机身,不能只拿取上盖或其中部分,否则可能造成掉落的危险。
操作规程进行试验前,应该熟读欲进行的试验所依据的试验标准,了解试验目的、试样制备、试验过程等。
1. 制作试样:按照试验标准的要求制作试样,并测量其尺寸和其它数据。
2. 开机:先打开电脑上的软件测控系统,检查送回油阀使其处于关闭状态,再依次打开试验机与测控盒电源。
3. 试验类型:根据欲进行的试验选择相应的试验类型。
4. 新建记录:依据要进行的试验的次数,新建出相应的试验记录条数;并填入相应的批号、编号、试验环境、试样尺寸等相关数据。
5. 清零:通过计算机控制或手动阀控制上升活塞大概10mm,然后停止。
将试验力清零。
6. 选择量程:根据试验所需要的试验力的范围,选择合适的试验力的档位(量程)。
7. 装放试样:调节试验机上装放试样的位置,装放好试样;8. 试验速度:依据标准上试验过程的要求,设定合适的试验速度;标准上没有速度要求的,设置较合适的速度,速度不要太大,以免影响试验结果。
9. 结束条件:依据标准上试验过程的要求,如果要将试样破坏掉的,选择“破型判断”;如果压到某个试验力就结束的,选择“目标”、“试验力”;10. 试验开始:点“试验开始”按钮开始试验。
11. 试验结束:试验完成后“试验结束”按钮自动按下。
如果需要中途结束试验,也可以按下“试验结束”按钮手动结束试验。
12. 试验结果:点“分析”按钮查看相应的试验结果。
继续试验:点“试验”按钮返回试验操作界面,新建“下一个”试验记录后,重复5-11步进行试验。
13. 保存数据:如果试验数据需要保存,按“保存”按钮将试验数据保存到数据库,以备查阅。
打印报表:如果试验结果需要打印,按“打印报表”按钮将试验结果输出到Word文档并打印。
14. 关机:先关闭试验机电源,再关闭软件测控系统和电脑。
系列伺服压力机安全操作及保养规程一、前言伺服压力机是高性能、高精度、高速度的压力机。
其主要任务是在一定的压力下进行各种金属材料的成型,其安全操作及保养规程对生产过程中的人员安全具有重要的作用。
因此,厂家在生产过程中,必须严格遵循安全操作规程并进行定期的保养保护,以确保伺服压力机的安全稳定、高效性能运行。
本文将为大家提供系列伺服压力机的安全操作及保养规程。
二、安全操作规程2.1 前期准备工作1.首先,必须做好电源的工作,检查电线是否牢固、合格。
保证电源的正常传输和稳定供电,防止因电源不良而导致设备损坏或电击事故的发生。
2.对工作区域进行清理、消毒,保持干净整洁。
防止要件散乱,避免工作时发生不必要的事故。
3.仔细阅读厂家制定的使用手册和制定的安全操作规程,以确保本人有充分的安全意识和足够的经验。
2.2 操作流程1.对各项开关进行检查,以保证正常运作;然后开启主电源。
2.对液压油进行检查,如果发现油位在一个不正常的范围,必须立即停机检修,并对设备进行维护。
3.本人应在远离操作驱动部件的位置进行操作,视野要能够覆盖整个设备的运行情况。
4.仔细阅读设备上的安全告示板和手册,确保所有操作可以安全地操作。
当发现问题时,必须及时将其报告给负责人员。
5.运作之前,需要将模具完美地组合,检查其对中定位和摩擦力。
6.输入运作参数,启动程序;然后开启气压调节阀进行压紧。
7.当工作结束时,需要将压紧器缓慢旋转直至打紧,并将其锁紧在安全位置;同时停止工作,使压力泵停止升压。
8.再次关闭所有的操作机器,然后切断电源并出门。
2.3 安全注意事项在操作系列伺服压力机时,需要注意以下几点:1.禁止在计算机运行时开关所有的电器或将系统断电。
2.禁止将手靠近模具,以免夹住手指或触碰热表面和带电部分。
3.远离设备的运动部件或操作区域,以防止被夹住、碰撞或受伤。
4.不允许擅自拆卸、改装设备,必须由专业人员维修。
三、保养规程伺服压力机的保养应按照以下规程进行:3.1 日常保养1.对设备上的各个零部件进行检查,如发现故障或潜在问题,应及时处理。
液压伺服压力机安全操作及保养规程液压伺服压力机是一种高精度、高效率的机械设备,应用于金属加工、压制、模锻、冷镦等行业。
但液压伺服压力机属于高危机械,如使用不当,可能引发意外事故,所以本文将介绍液压伺服压力机的安全操作规程和保养维护规程,以保障生产中的生命财产安全。
安全操作规程1. 前期准备1.1 检查压力机的各个部位是否有漏油现象,如有漏油要及时处理。
1.2 检查液压油的油位是否在规定范围内,如低于规定值,应加注液压油。
1.3 检查电气线路和开关按钮等是否正常,如有异常应及时找修理人员进行处理。
1.4 预先对准备加工的工件进行检测,如有异样应及时处理,以免影响加工效果和使用寿命。
2. 电气部分操作2.1 操作时应按照电气元件的线路图进行操作。
2.2 压力机的电气线路应进行定期检查,如有异常情况应及时进行处理。
2.3 不得随意对电气元件进行更换或调整,如确实需要更换或调整,应经过指定人员的批准。
2.4 操作者应定期进行漏电检查,以确保设备的安全运行。
3. 液压部分操作3.1 在操作前应检查压力机的液压系统是否正常,如异常应及时处理。
3.2 液压管路和接头的密封要保持良好,如有泄漏应及时更换或修理。
3.3 操作时应先打开液压油泵,等压力上升到规定值后再进行加工。
3.4 在操作过程中应及时观察液压油表的压力值是否正常,如异常应及时停机,排查故障。
4. 机械部分操作4.1 在操作前应进行检查机械部分是否正常,如异常应及时处理。
4.2 加工工件时要保证工件材料、加工方式、刀具规格等与机床操作说明书的规定匹配。
4.3 机床操作时要遵守安全操作规程,不能从事违反操作规程的操作行为。
4.4 对于机伺服压力机的操作,要注意切勿超负荷操作或按顺序让各部件满负荷工作。
5. 其他注意事项5.1 在加工过程中应保持清洁卫生,机房内不得堆放杂物,以确保工作环境整洁。
5.2 加工过程中不得随意用手触碰液压系统的活塞、管路和接头等部位。
伺服压力机操作说明书
公司:珠海市浩星自动化有限公司
地址:南屏沙边路9号
电话:
操作步骤:
1、接通电源;
2、检查急停按钮是否被按下;
3、设定好参数(压力),设置方法请参考附件1
4、自动与手动控制模式选择,通过操作面板的选择开关
进行选择;
5、选择为“手动控制”模式时,用“手动上升”与“手
动下降”两个按钮分别控制设备的上、下运动,控制方式为点动控制;
6、选择为“自动控制”模式时,先观察“复位”指示灯
是否闪烁,如果闪烁说明没设备需要进行原点回归操作,此时应按下“复位按钮”进行原点回归;
如果指示灯没有闪烁,说明设备无需进行回原点,已做好自动运行的准备,此时按下双手启动按钮设备就会自动运行;
7、在自动运行中,按下停止按钮,设备停止;
8、在任何模式下,按下急停开关,设备停止,并切断伺
服电机电源;
附件1:。
