压力机总结介绍大全

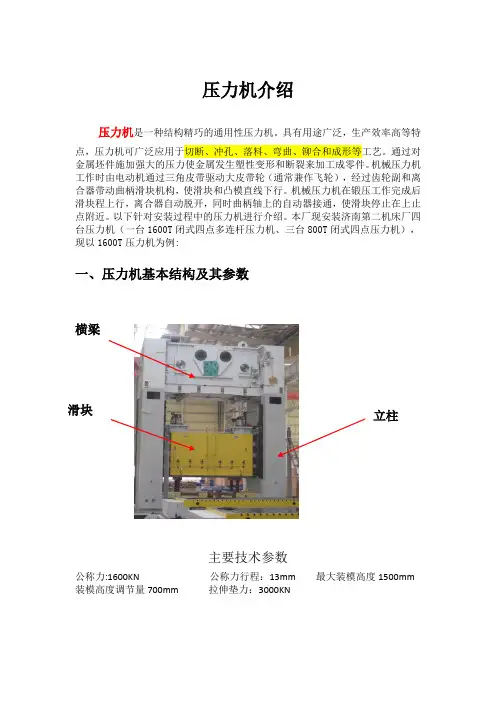

压力机介绍压力机是一种结构精巧的通用性压力机。

具有用途广泛，生产效率高等特点，压力机可广泛应用于切断、冲孔、落料、弯曲、铆合和成形等工艺。

通过对金属坯件施加强大的压力使金属发生塑性变形和断裂来加工成零件。

机械压力机工作时由电动机通过三角皮带驱动大皮带轮（通常兼作飞轮），经过齿轮副和离合器带动曲柄滑块机构，使滑块和凸模直线下行。

机械压力机在锻压工作完成后滑块程上行，离合器自动脱开，同时曲柄轴上的自动器接通，使滑块停止在上止点附近。

以下针对安装过程中的压力机进行介绍。

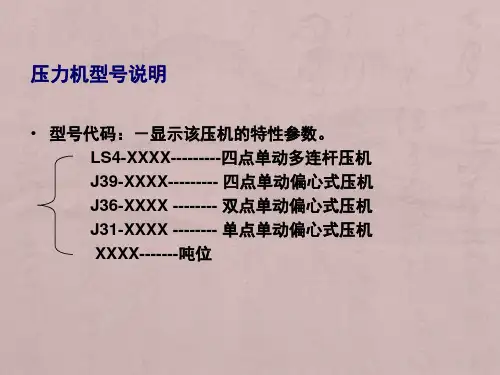

本厂现安装济南第二机床厂四台压力机（一台1600T闭式四点多连杆压力机、三台800T闭式四点压力机），现以1600T压力机为例:一、压力机基本结构及其参数滑块立柱主要技术参数公称力:1600KN 公称力行程：13mm 最大装模高度1500mm 装模高度调节量700mm 拉伸垫力：3000KN平衡器二、压力机各部分及其安装进行介绍 （一）底座底座底座安装在四个减震器上，每个减震器最大承 载量1430KN注意：初步安装过后要对压力机进行调平工作，就是要通过在减震器上垫上钢板来实现工作台有四个夹紧气缸加紧（二）安装工作台XGL 减震器夹紧气缸工作台的定位由前后四个液压控制限位块确定工作位置限位块注：更换模具是移动工作台要顺着轨道开出来夹紧气缸限位块工作台连同底座下方安装气垫（三）拉伸气垫的安装拉伸气垫通过螺栓固定在底座上，气垫动作为气动，但可通过底部的电机带动涡轮蜗杆机构对气垫提升高度进行微调。

（四）立柱、滑块的安装注：四根立柱上各有一个急停按钮，便于在工作及维修过程中控制突发状况；底座、四个立柱组成，与横梁通过四个穿过机身四角的拉紧螺栓（如下图）预紧后，组成一个足够承受冲压力的刚性整体，在它们的结合面上装有定位键，保证横梁，立柱，底座之间的相互装配关系，防止工作时可能出现的相互位移。

安装立柱与滑块滑块沿着四根立柱上的导轨上下运动其上导轨可通过螺栓调节导轨间隙来弥补长时间工作所造成的磨损，以保证压力机平稳运行。

液压压力机知识点总结一、液压压力机的基本原理和结构1. 液压压力机的基本原理液压压力机是一种利用液压传动原理来实现加工工件的设备。

其基本原理是利用液压系统产生的压力来对工件进行加工和成形。

液压系统由液压泵、控制阀、液压缸、压力表等组成，通过控制阀的开关来调节液压缸的运动速度和力量。

液压压力机具有加工力大、稳定性好、操作简单等特点，广泛应用于金属加工、塑料成型等行业。

2. 液压压力机的结构液压压力机主要由机架、液压系统、操作系统和控制系统等部分组成。

机架是支撑和固定液压压力机各部件的框架结构，液压系统包括液压泵、液压缸等组件，用于产生液压力；操作系统包括手动操作、自动操作等方式，用于控制液压压力机的工作过程；控制系统用于监测和控制液压压力机的工作状态，保证其安全和稳定性。

二、液压压力机的工作原理1. 液压压力机的工作过程液压压力机的工作过程主要包括压料、加压、保压、释放四个阶段。

在压料阶段，料坯被放置在模具中，并进行对齐和定位；在加压阶段，液压系统开始加压，将料坯压制至模具形状；在保压阶段，保持一定的压力，使得料坯充分成型；在释放阶段，释放液压力，取出成型好的工件。

2. 液压压力机的工作原理液压压力机的工作原理是利用液压泵产生的高压油液，通过控制阀调节液压缸的运动速度和力量，从而对工件进行压制和成型。

液压系统通过油液的流动来实现力的传递和变换，保证了压制力量的稳定性和均匀性，同时也减小了噪音和振动，提高了加工质量。

三、液压系统的组成与工作原理1. 液压系统的组成液压系统主要由液压泵、液压缸、控制阀、压力表、储油箱等组成。

液压泵用于产生高压油液，液压缸用于产生压力对工件进行加工，控制阀用于控制油液的流动和分配，压力表用于监测液压系统的工作状态，储油箱用于存放液压油液。

2. 液压系统的工作原理液压系统的工作原理是利用液压泵产生高压油液，通过控制阀调节油液的流向和流量，使液压缸产生自动或手动的运动，从而实现对工件的加工和成型。

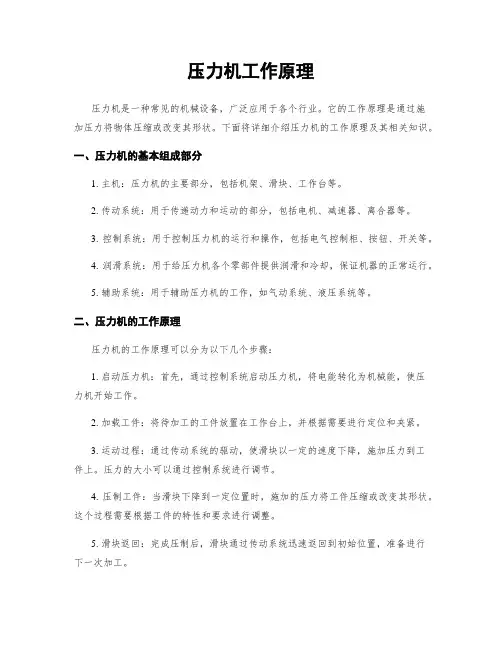

压力机工作原理压力机是一种常见的机械设备，广泛应用于各个行业。

它的工作原理是通过施加压力将物体压缩或改变其形状。

下面将详细介绍压力机的工作原理及其相关知识。

一、压力机的基本组成部分1. 主机：压力机的主要部分，包括机架、滑块、工作台等。

2. 传动系统：用于传递动力和运动的部分，包括电机、减速器、离合器等。

3. 控制系统：用于控制压力机的运行和操作，包括电气控制柜、按钮、开关等。

4. 润滑系统：用于给压力机各个零部件提供润滑和冷却，保证机器的正常运行。

5. 辅助系统：用于辅助压力机的工作，如气动系统、液压系统等。

二、压力机的工作原理压力机的工作原理可以分为以下几个步骤：1. 启动压力机：首先，通过控制系统启动压力机，将电能转化为机械能，使压力机开始工作。

2. 加载工件：将待加工的工件放置在工作台上，并根据需要进行定位和夹紧。

3. 运动过程：通过传动系统的驱动，使滑块以一定的速度下降，施加压力到工件上。

压力的大小可以通过控制系统进行调节。

4. 压制工件：当滑块下降到一定位置时，施加的压力将工件压缩或改变其形状。

这个过程需要根据工件的特性和要求进行调整。

5. 滑块返回：完成压制后，滑块通过传动系统迅速返回到初始位置，准备进行下一次加工。

6. 卸载工件：滑块返回后，将加工完成的工件从工作台上取下，进行后续处理。

三、压力机的应用领域压力机广泛应用于各个行业，主要用于以下几个方面：1. 金属加工：压力机可以用于金属板材的冲压、弯曲、拉伸等加工工艺，制造各种金属制品。

2. 塑料加工：压力机可以用于塑料制品的注塑成型、挤出成型等工艺，生产各种塑料制品。

3. 橡胶加工：压力机可以用于橡胶制品的压制、硫化等工艺，制造橡胶制品。

4. 木材加工：压力机可以用于木材的压合、切割等工艺，生产各种木制品。

5. 矿石加工：压力机可以用于矿石的破碎、粉碎等工艺，提取有用矿物。

四、压力机的优势和注意事项1. 优势：- 生产效率高：压力机可以实现自动化生产，提高生产效率。

冲压成形压力机的分类及特点分析冲压成形压力机是一种常用的机械设备，广泛应用于金属材料的成形加工，具有高效、精密和灵活等特点。

本文将对冲压成形压力机进行分类和特点分析。

一、按结构分类1. C型压力机：C型压力机的工作台呈C型形状，其结构简单紧凑。

该类型的压力机适用于小型冲压件的加工，具有结构简单、占地面积小和易于维护等特点。

2. H型压力机：H型压力机的工作台呈H型形状，其结构更加稳定牢固。

H型压力机适用于大型冲压件的加工，具有承载能力强、刚性好和稳定性高的特点。

3. 2点压力机：2点压力机的工作台上设有两个连接杆，使得压力分布均匀，适用于大型冲压件的加工。

其特点是稳定性高、加工精度高和适用性强。

4. 4点压力机：4点压力机的工作台上设有四个连接杆，使得压力分布更加均匀，适用于特殊形状的冲压件。

其特点是刚性好、稳定性高和加工精度高。

二、按驱动方式分类1. 机械压力机：机械压力机通过传动装置驱动工作台进行上下运动。

该类型的压力机工作稳定可靠，但速度较慢且噪音较大。

2. 液压压力机：液压压力机通过液压系统驱动工作台进行上下运动。

该类型的压力机工作稳定、速度快且噪音较小，适用于高速冲压加工。

3. 气动压力机：气动压力机通过气动系统驱动工作台进行上下运动。

该类型的压力机快速、灵活且节能，但承载能力相对较弱，适用于小型冲压件的加工。

三、特点分析1. 高效性：冲压成形压力机在加工过程中，可以实现一次冲压成形，节省了加工时间。

而且，冲压成形可以同时完成多道工序，大大提高了生产效率。

2. 精密性：冲压成形压力机具有高精度的加工能力，特别适用于形状复杂、尺寸精确的产品。

其加工精度可以达到毫米级别，满足各种精密冲压件的要求。

3. 灵活性：冲压成形压力机可以通过更换模具实现不同形状和尺寸的产品加工，非常灵活。

同时，可以通过调整冲程和冲频来控制成形工艺，满足不同产品的需求。

4. 自动化程度高：现代冲压成形压力机配备了先进的数控系统，实现了自动化的生产流程。

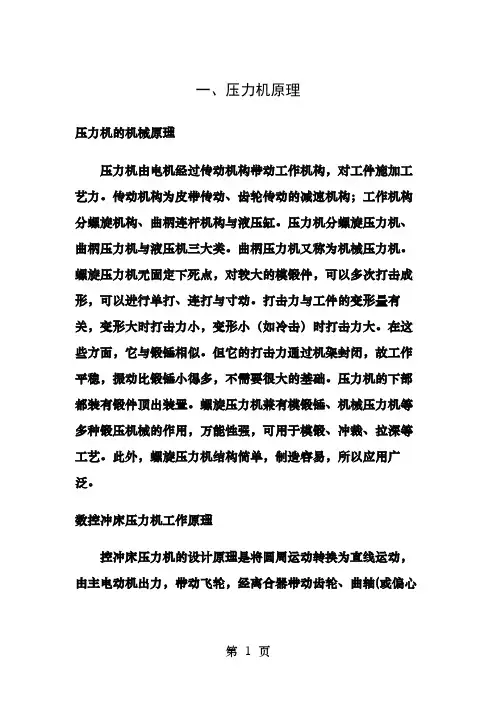

一、压力机原理压力机的机械原理压力机由电机经过传动机构带动工作机构，对工件施加工艺力。

传动机构为皮带传动、齿轮传动的减速机构；工作机构分螺旋机构、曲柄连杆机构与液压缸。

压力机分螺旋压力机、曲柄压力机与液压机三大类。

曲柄压力机又称为机械压力机。

螺旋压力机无固定下死点，对较大的模锻件，可以多次打击成形，可以进行单打、连打与寸动。

打击力与工件的变形量有关，变形大时打击力小，变形小（如冷击）时打击力大。

在这些方面，它与锻锤相似。

但它的打击力通过机架封闭，故工作平稳，振动比锻锤小得多，不需要很大的基础。

压力机的下部都装有锻件顶出装置。

螺旋压力机兼有模锻锤、机械压力机等多种锻压机械的作用，万能性强，可用于模锻、冲裁、拉深等工艺。

此外，螺旋压力机结构简单，制造容易，所以应用广泛。

数控冲床压力机工作原理控冲床压力机的设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。

连杆与滑块之间需有圆周运动与直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型(圆柱型)，经由这个机构将圆周运动转换成滑块的直线运动。

数控冲床压力机对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具(分上模与下模)，将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由数控冲床机械本体所吸收。

曲柄压力机的工作原理以J31-315型开式压力机为例，其工作原理见下图。

电动机1带动皮带传动系统2，3，将动力传到小齿轮6，通过6与7，8与9两级齿轮减速传到曲柄连杆机构，大齿轮7同时又腾飞轮作用。

最本级齿轮9制成偏心齿轮结构，它的偏心轮部分就是曲柄，曲柄可以在芯轴10上旋转。

连杆12一端连到曲轴偏心轮;另一端与滑块铰接，当偏心齿轮9在与小齿轮8啮合转动时，连杆摆动，将曲轴的旋转运动转变为滑块的往复直线运动。

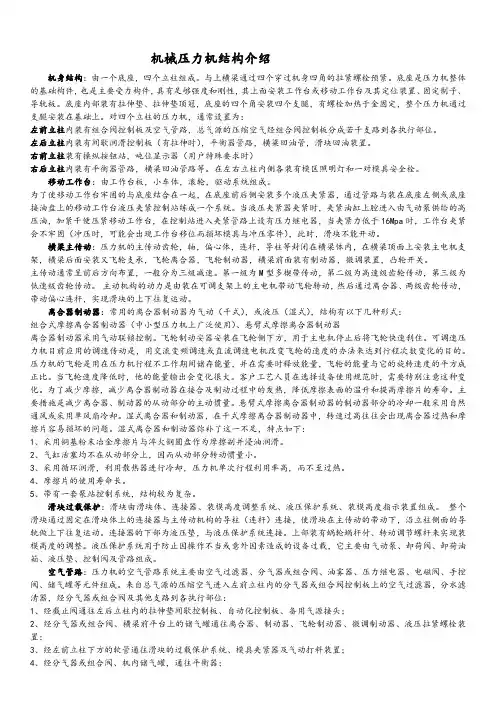

机械压力机结构介绍机身结构：由一个底座，四个立柱组成。

与上横梁通过四个穿过机身四角的拉紧螺栓预紧。

底座是压力机整体的基础构件，也是主要受力构件，具有足够强度和刚性，其上面安装工作台或移动工作台及其定位装置、固定制子、导轨板。

底座内部装有拉伸垫、拉伸垫顶冠，底座的四个角安装四个支腿，有螺栓加热于金固定，整个压力机通过支腿安装在基础上。

对四个立柱的压力机，通常设置为：左前立柱内装有组合阀控制板及空气管路，总气源的压缩空气经组合阀控制板分成若干支路到各执行部位。

左后立柱内装有间歇润滑控制板（有拉伸时），平衡器管路，横梁回油管，滑块回油装置。

右前立柱装有操纵按钮站，吨位显示器（用户特殊要求时）右后立柱内装有平衡器管路，横梁回油管路等。

在左右立柱内侧各装有模区照明灯和一对模具安全栓。

移动工作台：由工作台板，小车体，滚轮，驱动系统组成。

为了使移动工作台牢固的与底座结合在一起，在底座前后侧安装多个液压夹紧器，通过管路与装在底座左侧或底座接油盘上的移动工作台液压夹紧控制站练成一个系统。

当液压夹紧器夹紧时，夹紧油缸上腔进入由气动泵供给的高压油，加紧干便压紧移动工作台，在控制站进入夹紧管路上设有压力继电器，当夹紧力低于16Mpa时，工作台夹紧会不牢固（冲压时，可能会出现工作台移位而损坏模具与冲压零件），此时，滑块不能开动。

横梁主传动：压力机的主传动齿轮，轴，偏心体，连杆，导柱等封闭在横梁体内，在横梁顶面上安装主电机支架，横梁后面安装又飞轮支承，飞轮离合器，飞轮制动器，横梁前面装有制动器，微调装置，凸轮开关。

主传动通常呈前后方向布置，一般分为三级减速。

第一级为M型多楔带传动，第二级为高速级齿轮传动，第三级为低速级齿轮传动。

主动机构的动力是由装在可调支架上的主电机带动飞轮转动，然后通过离合器、两级齿轮传动，带动偏心连杆，实现滑块的上下往复运动。

离合器制动器：常用的离合器制动器为气动（干式），或液压（湿式），结构有以下几种形式：组合式摩擦离合器制动器（中小型压力机上广泛使用）、悬臂式摩擦离合器制动器离合器制动器采用气动联锁控制。

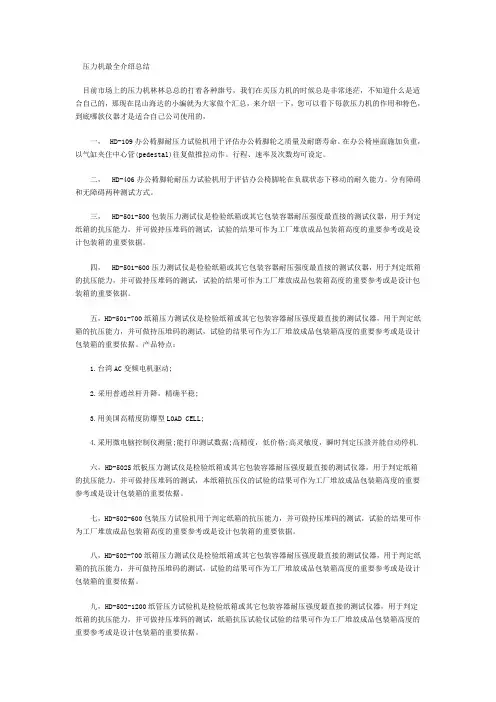

压力机最全介绍总结目前市场上的压力机林林总总的打着各种旗号，我们在买压力机的时候总是非常迷茫，不知道什么是适合自己的，那现在昆山海达的小编就为大家做个汇总，来介绍一下，您可以看下每款压力机的作用和特色，到底哪款仪器才是适合自己公司使用的，一，HD-109办公椅脚耐压力试验机用于评估办公椅脚轮之质量及耐磨寿命。

在办公椅座面施加负重，以气缸夹住中心管(pedestal)往复做推拉动作。

行程、速率及次数均可设定。

二，HD-406办公椅脚轮耐压力试验机用于评估办公椅脚轮在负载状态下移动的耐久能力。

分有障碍和无障碍两种测试方式。

三，HD-501-500包装压力测试仪是检验纸箱或其它包装容器耐压强度最直接的测试仪器，用于判定纸箱的抗压能力，并可做持压堆码的测试，试验的结果可作为工厂堆放成品包装箱高度的重要参考或是设计包装箱的重要依据。

四，HD-501-600压力测试仪是检验纸箱或其它包装容器耐压强度最直接的测试仪器，用于判定纸箱的抗压能力，并可做持压堆码的测试，试验的结果可作为工厂堆放成品包装箱高度的重要参考或是设计包装箱的重要依据。

五，HD-501-700纸箱压力测试仪是检验纸箱或其它包装容器耐压强度最直接的测试仪器，用于判定纸箱的抗压能力，并可做持压堆码的测试，试验的结果可作为工厂堆放成品包装箱高度的重要参考或是设计包装箱的重要依据。

产品特点：1.台湾AC变频电机驱动;2.采用普通丝杆升降，精确平稳;3.用美国高精度防爆型LOAD CELL;4.采用微电脑控制仪测量;能打印测试数据;高精度，低价格;高灵敏度，瞬时判定压溃并能自动停机.六，HD-502S纸板压力测试仪是检验纸箱或其它包装容器耐压强度最直接的测试仪器，用于判定纸箱的抗压能力，并可做持压堆码的测试，本纸箱抗压仪的试验的结果可作为工厂堆放成品包装箱高度的重要参考或是设计包装箱的重要依据。

七，HD-502-600包装压力试验机用于判定纸箱的抗压能力，并可做持压堆码的测试，试验的结果可作为工厂堆放成品包装箱高度的重要参考或是设计包装箱的重要依据。

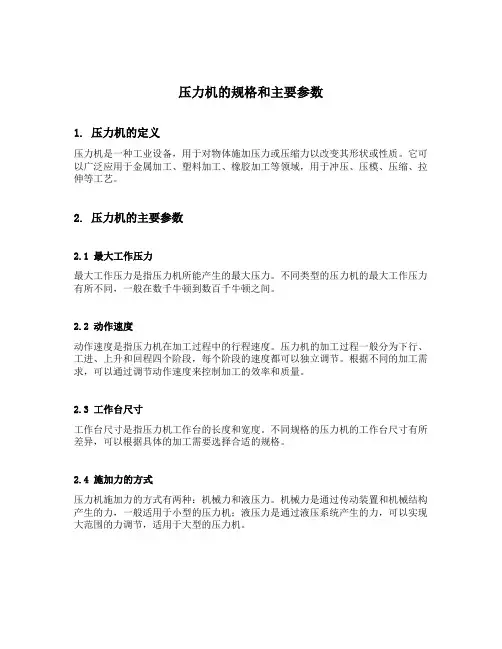

压力机的规格和主要参数1. 压力机的定义压力机是一种工业设备，用于对物体施加压力或压缩力以改变其形状或性质。

它可以广泛应用于金属加工、塑料加工、橡胶加工等领域，用于冲压、压模、压缩、拉伸等工艺。

2. 压力机的主要参数2.1 最大工作压力最大工作压力是指压力机所能产生的最大压力。

不同类型的压力机的最大工作压力有所不同，一般在数千牛顿到数百千牛顿之间。

2.2 动作速度动作速度是指压力机在加工过程中的行程速度。

压力机的加工过程一般分为下行、工进、上升和回程四个阶段，每个阶段的速度都可以独立调节。

根据不同的加工需求，可以通过调节动作速度来控制加工的效率和质量。

2.3 工作台尺寸工作台尺寸是指压力机工作台的长度和宽度。

不同规格的压力机的工作台尺寸有所差异，可以根据具体的加工需要选择合适的规格。

2.4 施加力的方式压力机施加力的方式有两种：机械力和液压力。

机械力是通过传动装置和机械结构产生的力，一般适用于小型的压力机；液压力是通过液压系统产生的力，可以实现大范围的力调节，适用于大型的压力机。

2.5 控制系统控制系统是指压力机的自动化控制装置，用于控制压力机的运行和工艺参数的调节。

常见的控制系统有手动控制、半自动控制和全自动控制，不同的控制系统可以满足不同的加工需求。

2.6 安全装置安全装置是保证压力机运行安全的重要部件，常见的安全装置有双手保护装置、光电保护装置和急停开关等。

安全装置可以及时停止压力机的运行，以避免事故的发生。

3. 压力机的规格3.1 机身结构压力机的机身结构有两种：C型结构和H型结构。

C型结构压力机的机身呈C形，适用于小型和中型的压力机；H型结构压力机的机身呈H形，适用于大型的压力机。

机身结构的选择应根据具体的加工需求和工作台尺寸来确定。

3.2 驱动方式压力机的驱动方式有电动驱动、液压驱动和气动驱动等。

电动驱动的压力机使用电动机作为动力源，适用于大部分加工需求；液压驱动的压力机使用液压系统作为动力源，可以实现大力气的调节；气动驱动的压力机使用气动系统作为动力源，一般用于小型的压力机。

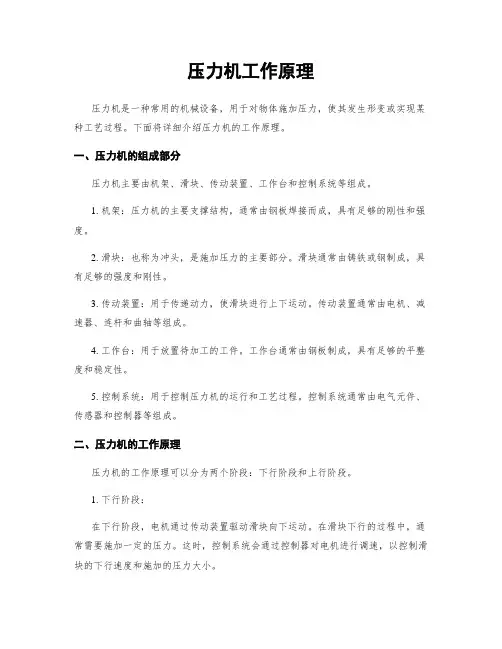

压力机工作原理压力机是一种常用的机械设备，用于对物体施加压力，使其发生形变或实现某种工艺过程。

下面将详细介绍压力机的工作原理。

一、压力机的组成部分压力机主要由机架、滑块、传动装置、工作台和控制系统等组成。

1. 机架：压力机的主要支撑结构，通常由钢板焊接而成，具有足够的刚性和强度。

2. 滑块：也称为冲头，是施加压力的主要部分。

滑块通常由铸铁或钢制成，具有足够的强度和刚性。

3. 传动装置：用于传递动力，使滑块进行上下运动。

传动装置通常由电机、减速器、连杆和曲轴等组成。

4. 工作台：用于放置待加工的工件。

工作台通常由钢板制成，具有足够的平整度和稳定性。

5. 控制系统：用于控制压力机的运行和工艺过程。

控制系统通常由电气元件、传感器和控制器等组成。

二、压力机的工作原理压力机的工作原理可以分为两个阶段：下行阶段和上行阶段。

1. 下行阶段：在下行阶段，电机通过传动装置驱动滑块向下运动。

在滑块下行的过程中，通常需要施加一定的压力。

这时，控制系统会通过控制器对电机进行调速，以控制滑块的下行速度和施加的压力大小。

2. 上行阶段：在下行阶段结束后，滑块开始上行。

上行阶段通常分为两个过程：快速上行和慢速上行。

- 快速上行：滑块在快速上行阶段，速度较快，通常用于提高工作效率。

- 慢速上行：滑块在慢速上行阶段，速度较慢，通常用于保证加工质量和安全性。

在慢速上行过程中，滑块通常需要停留在一定的位置，以便进行工件的装夹和定位。

三、压力机的工作过程压力机的工作过程通常包括以下几个步骤：装夹、下行、上行和卸载。

1. 装夹：将待加工的工件放置在工作台上，并进行装夹和定位。

2. 下行：启动压力机，滑块开始下行，施加一定的压力。

在下行过程中，控制系统会监测滑块的速度和施加的压力，并根据需要进行调整。

3. 上行：当滑块下行到一定位置后，开始进行上行。

在上行过程中，滑块通常会快速上行一段距离，然后慢速上行到一定位置停留。

4. 卸载：当滑块停留在一定位置后，工件可以进行卸载和取出。

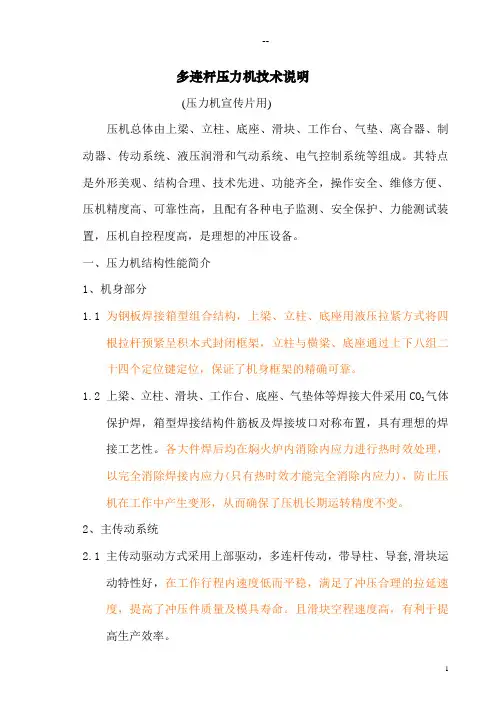

多连杆压力机技术说明(压力机宣传片用)压机总体由上梁、立柱、底座、滑块、工作台、气垫、离合器、制动器、传动系统、液压润滑和气动系统、电气控制系统等组成。

其特点是外形美观、结构合理、技术先进、功能齐全，操作安全、维修方便、压机精度高、可靠性高，且配有各种电子监测、安全保护、力能测试装置，压机自控程度高，是理想的冲压设备。

一、压力机结构性能简介1、机身部分1.1 为钢板焊接箱型组合结构，上梁、立柱、底座用液压拉紧方式将四根拉杆预紧呈积木式封闭框架，立柱与横梁、底座通过上下八组二十四个定位键定位，保证了机身框架的精确可靠。

1.2 上梁、立柱、滑块、工作台、底座、气垫体等焊接大件采用CO2气体保护焊，箱型焊接结构件筋板及焊接坡口对称布置，具有理想的焊接工艺性。

各大件焊后均在焖火炉内消除内应力进行热时效处理，以完全消除焊接内应力(只有热时效才能完全消除内应力)，防止压机在工作中产生变形，从而确保了压机长期运转精度不变。

2、主传动系统2.1 主传动驱动方式采用上部驱动，多连杆传动，带导柱、导套,滑块运动特性好，在工作行程内速度低而平稳，满足了冲压合理的拉延速度，提高了冲压件质量及模具寿命。

且滑块空程速度高，有利于提高生产效率。

2.2 主传动轴前后布置，垂直压机正面，左右对称布置，高速级低速级均采用高精度人字齿传动，主齿轮异向旋转，高速部分大齿轮轮辐采用空腔注油，保证压机运动平稳。

传动链综合间隙适宜及运转噪声最小。

2.3 离合器和制动器采用单盘，低惯量、镶块式、气囊结构，这种结构安全可靠、动作灵敏、寿命长且调整维护方便。

离合器和制动器的摩擦块无石棉、无污染，互换性好。

离合器、制动器可工作600万次以上才需更换摩擦块。

干式离合器的工作介质是气体（空气），湿式离合器的工作介质是液体（油）离合器、制动器气路均有压力开关检测。

离合器、制动器采用双联阀控制，并通过特殊回路调节离合、制动协调性，保证离合器、制动器动作并通过特殊回路调节离合、制动协调性安全、可靠。

机械压力机结构介绍
1.机身:机身是机械压力机的主要支撑部分，通常由钢板焊接而成。

机身的强度和稳定性对于机械压力机的工作效率和精度具有重要影响。

机身上通常还设有支撑滑块和传动系统的导轨和导柱。

2.滑块:滑块是机械压力机的动力部分，负责施加压力和进行工件加工。

滑块通常采用整体铸造或焊接结构，具有足够的强度和刚度。

滑块的下部通常装有模具，用于进行冲压、压铸、剪切和弯曲等加工。

3.传动系统:传动系统是机械压力机的动力传递部分，包括主传动、辅助传动和控制系统。

主传动通常由电机、离合器、减速机和齿轮传动组成，用于提供足够的动力。

辅助传动通常由液压系统或气动系统提供，用于调节滑块的速度和力度。

控制系统负责对机械压力机的运行进行监控和控制。

4.操作系统:操作系统是机械压力机的控制部分，包括按钮、控制盒和显示屏等设备。

操作系统可以实现对滑块的启停、速度调节等操作，并且可以显示机械压力机的运行状态和故障信息。

值得注意的是，机械压力机结构的设计和选择应根据实际加工要求进行。

不同的加工任务可能需要不同的滑块结构、传动系统和操作系统。

此外，在使用机械压力机时，也需要注意安全操作规程，以确保人身安全和设备的正常运行。

总之，机械压力机的结构包括机身、滑块、传动系统和操作系统等部分。

它是一种广泛应用于金属加工、塑料加工、橡胶制品加工和木材加工等行业中的机械设备，通过施加力量进行工件加工。

机械压力机的结构应根据实际加工要求进行设计和选择，并且在使用中需要注意安全操作。

压力机工作原理压力机是一种常见的机械设备，用于对物体施加压力以实现加工、成形或连接的目的。

它在许多工业领域中都有广泛的应用，如冲压、锻压、压铸等。

了解压力机的工作原理对于正确使用和维护它至关重要。

一、压力机的基本组成部分1. 机架：压力机的主体框架，用于支撑和固定其他部件。

2. 滑块：也称为冲头，是施加压力的部分，通常由铸铁或钢制成。

3. 工作台：用于固定待加工的物体，通常由钢板制成。

4. 传动系统：将电动机的转动传递给滑块，常见的传动系统包括曲柄连杆机构和液压系统。

5. 控制系统：用于控制压力机的运行和安全保护，包括按钮、开关、传感器等。

二、压力机的工作过程1. 准备阶段：将待加工的物体放置在工作台上，并调整工作台的高度和位置。

2. 启动阶段：通过控制系统启动电动机，传动系统开始运转，滑块向下运动。

3. 加工阶段：滑块下降时，施加压力于待加工物体，使其发生形变、成形或连接。

压力的大小可以通过控制系统进行调节。

4. 完成阶段：当加工完成后，滑块停止下降，开始返回到初始位置。

5. 待料阶段：滑块返回到初始位置后，待加工物体被取下，进行下一轮的加工。

三、不同类型压力机的工作原理1. 曲柄压力机：采用曲柄连杆机构将电动机的旋转运动转换为滑块的上下往复运动。

曲柄连杆机构由曲轴、连杆和滑块构成，通过曲轴的旋转使连杆带动滑块上下运动。

2. 液压压力机：通过液压系统产生的液压力来驱动滑块的运动。

液压压力机由液压缸、油泵、油管和控制阀组成。

当油泵工作时，液压油被输送到液压缸，推动滑块进行加工。

3. 机械压力机：通过齿轮、凸轮等机械传动装置将电动机的旋转运动转换为滑块的上下往复运动。

机械压力机结构简单，但速度和力度较难调节。

四、压力机的安全注意事项1. 操作人员应接受专业培训，了解压力机的工作原理和操作规程。

2. 在操作前，检查压力机的各个部件是否正常运转，确保没有异常。

3. 使用适当的防护装置，如安全门、光幕等，以防止意外事故的发生。

压力机工作原理压力机是一种常见的机械设备，用于对各种材料进行压缩、冲击、弯曲和成形等工艺操作。

它广泛应用于金属加工、塑料加工、橡胶加工、木材加工等行业。

了解压力机的工作原理对于正确使用和维护压力机至关重要。

本文将详细介绍压力机的工作原理，包括结构组成、工作过程和关键部件。

一、结构组成压力机主要由机架、滑块、工作台、进料装置、控制系统等组成。

1. 机架：是压力机的主要承载部件，通常由铸铁或焊接钢板制成。

机架具有足够的强度和刚性，以承受工作时产生的各种力和压力。

2. 滑块：也称为冲头，是压力机的运动部件，通常由铸铁或钢板制成。

滑块在机架上进行上下往复运动，用于对工件施加压力。

3. 工作台：是用于支撑工件的平台，通常由铸铁或钢板制成。

工作台上有固定的模具或夹具，用于固定和定位工件。

4. 进料装置：用于将原材料送入压力机的工作区域。

进料装置可以是手动操作的，也可以是自动化的。

5. 控制系统：用于控制压力机的运动和工作过程。

控制系统通常由电气元件、液压元件和传感器等组成。

二、工作过程压力机的工作过程通常包括下压、保压和回程等阶段。

1. 下压阶段：在下压阶段，滑块从上部快速下降到工件所在位置。

下压速度可以通过调节控制系统中的液压阀来控制。

2. 保压阶段：当滑块到达工件所在位置后，进入保压阶段。

在保压阶段，滑块对工件施加持续的压力，以完成工件的成形、压缩或冲击等工艺操作。

3. 回程阶段：在保压阶段完成后，滑块开始回程。

回程速度可以通过调节控制系统中的液压阀来控制。

三、关键部件压力机的工作原理涉及到许多关键部件，下面介绍几个重要的部件。

1. 液压系统：压力机通常采用液压系统来提供动力。

液压系统由液压泵、液压缸、液压阀等组成。

液压泵将液压油送入液压缸，通过液压阀控制液压油的流动方向和流量，从而实现滑块的运动。

2. 机械传动系统：机械传动系统用于将电动机的旋转运动转化为滑块的上下往复运动。

机械传动系统通常由曲柄机构、连杆机构和滑块导向机构等组成。

压力机工作原理一、引言压力机是一种常见的机械设备，用于对工件施加压力以实现加工、成型或连接等工艺。

本文将详细介绍压力机的工作原理，包括其结构组成、工作过程和应用领域。

二、结构组成1.主机部分：包括机架、滑块、曲柄轴、连杆等。

机架是压力机的骨架，用于支撑和固定其他部件。

滑块是压力机的运动部分，通过曲柄轴和连杆实现上下往复运动。

2 .传动系统：包括电动机、离合器、齿轮传动装置等。

电动机为压力机提供动力，离合器用于控制传动系统的连接与断开，齿轮传动装置用于传递电动机的动力至滑块。

3 .控制系统：包括电气控制柜、传感器、液压系统等。

电气控制柜用于控制压力机的运行和停止，传感器用于监测压力机的工作状态，液压系统用于提供压力机的动力和控制滑块的运动。

三、工作过程1 .准备工作：首先对压力机进行检查和维护，确保各部件正常运行。

然后将工件放置在工作台上，并根据工艺要求进行固定和定位。

2 .启动压力机：将电动机启动，通过传动系统将动力传递至滑块。

同时，液压系统开始工作，为滑块提供所需的液压力。

3 .压力加工：滑块开始下行，施加压力于工件上。

压力的大小和持续时间可以通过控制系统进行调整。

工件在压力的作用下发生形变、成型或连接等工艺过程。

4 .完成工作：当滑块达到预定的位置或工件完成所需的加工过程后，压力机停止工作。

工件可以从工作台上取下，并进行后续的处理和加工。

四、应用领域压力机广泛应用于各个行业，包括：1 .金属加工：用于冲压、拉伸、弯曲等金属成型工艺，如汽车制造、家电制造等。

2 .塑料加工：用于注塑、挤压等塑料成型工艺，如塑料制品制造、橡胶制晶制造等。

3 .木材加工：用于木材成型、切割等工艺，如家具制造、木工加工等。

4 .石材加工：用于石材切割、雕刻等工艺，如建筑装饰、石材加工等。

5 .粉末冶金：用于粉末冶金成型工艺，如粉末冶金制品制造等。

五、总结通过对压力机的工作原理进行详细介绍，我们了解到压力机是一种常见的机械设备，其工作原理涉及结构组成、工作过程和应用领域等方面。

一、通用曲柄压力机选用（总结）[1]任何情况下，工艺负荷曲线都必须位于许用负荷曲线的下方。

[2]类型比较：在选择压力机公称压力时，对于施力行程小于通用曲柄压力机的公称压力行程的冲压工序可直接按压力机的公称压力选择设备。

一般为简便起见，对于工作行程小于5％压力机行程的工序即可。

如一般的落料、冲孔、压印等工序。

对于工作行程较大的工序（比如拉深、挤压、复合工序）则必须校核压力机做功。

应让每次工作所消耗的能量必须小于压力机允许释放的功。

压力机允许释放的功的计算：第一种方法：可按照E允=F g×S g估算。

第二种方法：按冲裁的经验公式估算（教材所用的方法）。

E允≈ A1（工件变形功）=0.7*F g*h=0.315F g*h0=0.315*F g*0.2*sqr(F g) （h0是板料厚度，h是切断厚度，F g是压力机标称压力）[3]装模高度：压力机的装模高度是指滑块处于下死点位置时，滑块下表面到工作垫板上表面的距离。

模具的闭合高度是指工作行程终了时，模具上模座上表面与下模座下表面之间的距离。

压力机的闭合高度是装模高度与垫板厚度之和。

大多数压力机，其连杆长度是可以调节的，也就是说压力机的装模高度是可以调整的。

安装模具时，必须使模具的闭合高度介于压力机的最大装模高度与最小装模高度之间，一般应满足h max－5mm≥h模≥h min+10mm该式中的5mm是考虑装模方便所留的间隙，10mm是保证修模所留的空间。

如果模具闭合高度过小，可在压力机台面上加垫板。

[4]行程和行程次数压力机滑块行程大小，应保证成形零件的取出和方便毛坯的放进。

在冲压工艺中，拉深和弯曲工序一般需要较大的行程。

对于拉深工序所用压力机的行程，至少应为成品零件高度的两倍以上，一般取2.5倍。

[5]工作台面和滑块底面尺寸工作台面和滑块底面尺寸应大于冲模的平面尺寸，并还留有安装固定模具的余地。

一般压力机台面应大于模具底座尺寸50～70mm以上。

实用文档压力机简介压力机是最主要的压装设备之一。

它几乎可以进行所有的压装工艺。

例如：无铆钉连接、自穿刺连接、压铆连接以及板料冲压、摸锻、冷热挤压、粉末冶金冷热精压等。

压力机常见的一种为曲柄压力机，该压力机是采用机械传动的压机器。

通过传动系统把电动机的运动和能量传给工作机构，从而使坯料获得确定的变形，制成所需的工件。

压力机作为机电液一体化技术密集型产品适用于薄板件的拉深、成型、弯曲、校正、冲裁等各种冷冲压工艺，可广泛用于汽车、拖拉机、电器及国防等工业部门，是加工汽车覆盖件的关健冲压设备。

压力机的工作机构代表压力机的工作特征，其运动规律将影响压力机的工作性能，而其受力状况则是压力机强度和刚度设计的基础。

压力机的传动系统将影响压力机的整体布局、外形尺寸、美观以及重量和成本。

离合器和制动器是压力机能否正常稳定工作的关键，它们的正确设计与使用将会大大提高压力机的工作可能性和寿命。

压力机工作时，除需要其具有足够的压力外，还需要具有足够的能量。

电动机和飞轮的正确选用与合理设计是获得足够能量的基础，同时也给节约能量提供了途径。

所有的部件和零件都支承在机身上，机身的合理设计将降低压力机的重量，提高压力机的刚度。

压力机的辅助装置与系统将使压力机获得必要的辅助功能，使其安全运转，是提高压力机使用效率不可缺少的组成部分，其设计好坏在一定程度上标志着压力机的先进与否。

电动机通过三角皮带将运动传给大皮带轮，从而通过齿轮把运动传给偏心齿轮，连杆的上端套在偏心齿轮上，下端与滑块用铰链连接，因此，就将齿轮的旋转运动变成滑块的往复运动。

上模装在滑块上，下模装在工作台上。

当材料放在上下模之间时，即能进行冲裁或其他变形工艺，制成工件。

气垫是用来顶出工件或在拉伸时作压边用。

由于工艺操作的需要，滑块时而运动，时而停止，因此装有离合器和制动器。

压力机在整个工作周期内进行工艺操作的时间很短，即有负荷的工作时间很短，大部分时间为无负荷的空程。

为了使电动机的负荷均匀，有效地利用能量，因而装有飞轮。
