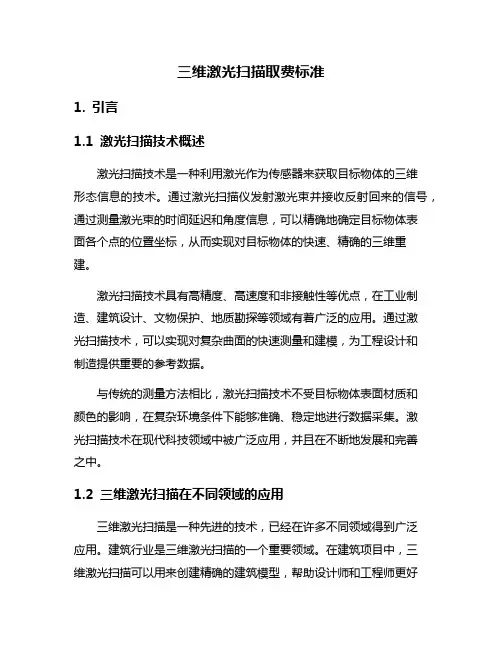

三维激光扫描取费标准1. 引言1.1 激光扫描技术概述激光扫描技术是一种利用激光作为传感器来获取目标物体的三维形态信息的技术。
通过激光扫描仪发射激光束并接收反射回来的信号,通过测量激光束的时间延迟和角度信息,可以精确地确定目标物体表面各个点的位置坐标,从而实现对目标物体的快速、精确的三维重建。
激光扫描技术具有高精度、高速度和非接触性等优点,在工业制造、建筑设计、文物保护、地质勘探等领域有着广泛的应用。
通过激光扫描技术,可以实现对复杂曲面的快速测量和建模,为工程设计和制造提供重要的参考数据。
与传统的测量方法相比,激光扫描技术不受目标物体表面材质和颜色的影响,在复杂环境条件下能够准确、稳定地进行数据采集。
激光扫描技术在现代科技领域中被广泛应用,并且在不断地发展和完善之中。
1.2 三维激光扫描在不同领域的应用三维激光扫描是一种先进的技术,已经在许多不同领域得到广泛应用。
建筑行业是三维激光扫描的一个重要领域。
在建筑项目中,三维激光扫描可以用来创建精确的建筑模型,帮助设计师和工程师更好地规划和执行项目。
三维激光扫描还可以用于建筑物的维护和监测,帮助检测和解决潜在的结构问题。
文物保护领域也是三维激光扫描的重要应用领域之一。
通过利用三维激光扫描技术,文物专家可以对珍贵文物进行数字化保存和重建,保护文化遗产并传承历史。
汽车制造业也广泛使用三维激光扫描技术。
通过对汽车零部件和整车进行扫描,制造商可以检测和修正生产中的缺陷,确保汽车的质量和安全性。
三维激光扫描还在航空航天、地质勘探、医学影像等领域得到了应用。
通过利用三维激光扫描技术,这些领域可以提高工作效率,降低成本,并更好地理解和控制所涉及的复杂系统。
三维激光扫描在不同领域的应用将继续扩大,为各行各业带来更多的创新和价值。
2. 正文2.1 三维激光扫描的工作原理三维激光扫描是一种先进的数字化技术,通过激光束在物体表面扫描并测量其形状和特征。
其工作原理主要包括三个关键步骤:发送激光束、接收反射信号和数据处理。

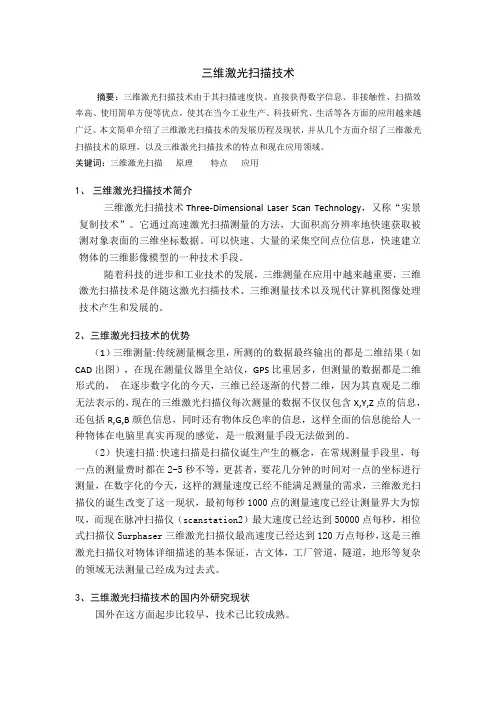

三维激光扫描技术摘要:三维激光扫描技术由于其扫描速度快、直接获得数字信息、非接触性、扫描效率高、使用简单方便等优点,使其在当今工业生产、科技研究、生活等各方面的应用越来越广泛。
本文简单介绍了三维激光扫描技术的发展历程及现状,并从几个方面介绍了三维激光扫描技术的原理,以及三维激光扫描技术的特点和现在应用领域。
关键词:三维激光扫描原理特点应用1、三维激光扫描技术简介三维激光扫描技术Three-Dimensional Laser Scan Technology,又称“实景复制技术”。
它通过高速激光扫描测量的方法,大面积高分辨率地快速获取被测对象表面的三维坐标数据。
可以快速、大量的采集空间点位信息,快速建立物体的三维影像模型的一种技术手段。
随着科技的进步和工业技术的发展,三维测量在应用中越来越重要,三维激光扫描技术是伴随这激光扫描技术、三维测量技术以及现代计算机图像处理技术产生和发展的。
2、三维激光扫技术的优势(1)三维测量:传统测量概念里,所测的的数据最终输出的都是二维结果(如CAD出图),在现在测量仪器里全站仪,GPS比重居多,但测量的数据都是二维形式的,在逐步数字化的今天,三维已经逐渐的代替二维,因为其直观是二维无法表示的,现在的三维激光扫描仪每次测量的数据不仅仅包含X,Y,Z点的信息,还包括R,G,B颜色信息,同时还有物体反色率的信息,这样全面的信息能给人一种物体在电脑里真实再现的感觉,是一般测量手段无法做到的。
(2)快速扫描:快速扫描是扫描仪诞生产生的概念,在常规测量手段里,每一点的测量费时都在2-5秒不等,更甚者,要花几分钟的时间对一点的坐标进行测量,在数字化的今天,这样的测量速度已经不能满足测量的需求,三维激光扫描仪的诞生改变了这一现状,最初每秒1000点的测量速度已经让测量界大为惊叹,而现在脉冲扫描仪(scanstation2)最大速度已经达到50000点每秒,相位式扫描仪Surphaser三维激光扫描仪最高速度已经达到120万点每秒,这是三维激光扫描仪对物体详细描述的基本保证,古文体,工厂管道,隧道,地形等复杂的领域无法测量已经成为过去式。

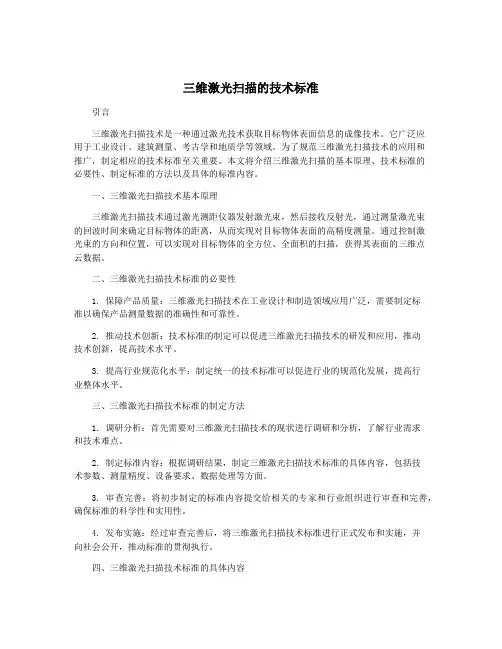

三维激光扫描的技术标准引言三维激光扫描技术是一种通过激光技术获取目标物体表面信息的成像技术。
它广泛应用于工业设计、建筑测量、考古学和地质学等领域。
为了规范三维激光扫描技术的应用和推广,制定相应的技术标准至关重要。
本文将介绍三维激光扫描的基本原理、技术标准的必要性、制定标准的方法以及具体的标准内容。
一、三维激光扫描技术基本原理三维激光扫描技术通过激光测距仪器发射激光束,然后接收反射光,通过测量激光束的回波时间来确定目标物体的距离,从而实现对目标物体表面的高精度测量。
通过控制激光束的方向和位置,可以实现对目标物体的全方位、全面积的扫描,获得其表面的三维点云数据。
二、三维激光扫描技术标准的必要性1. 保障产品质量:三维激光扫描技术在工业设计和制造领域应用广泛,需要制定标准以确保产品测量数据的准确性和可靠性。
2. 推动技术创新:技术标准的制定可以促进三维激光扫描技术的研发和应用,推动技术创新,提高技术水平。
3. 提高行业规范化水平:制定统一的技术标准可以促进行业的规范化发展,提高行业整体水平。
三、三维激光扫描技术标准的制定方法1. 调研分析:首先需要对三维激光扫描技术的现状进行调研和分析,了解行业需求和技术难点。
2. 制定标准内容:根据调研结果,制定三维激光扫描技术标准的具体内容,包括技术参数、测量精度、设备要求、数据处理等方面。
3. 审查完善:将初步制定的标准内容提交给相关的专家和行业组织进行审查和完善,确保标准的科学性和实用性。
4. 发布实施:经过审查完善后,将三维激光扫描技术标准进行正式发布和实施,并向社会公开,推动标准的贯彻执行。
四、三维激光扫描技术标准的具体内容1. 技术参数:包括激光扫描仪的分辨率、测距范围、扫描速度等参数的要求。
2. 测量精度:规定了三维激光扫描技术在测量精度方面的要求,确保测量数据的准确性和可靠性。
3. 设备要求:规定了三维激光扫描仪设备的质量标准和技术要求,包括外观设计、材料选用、稳定性等方面。

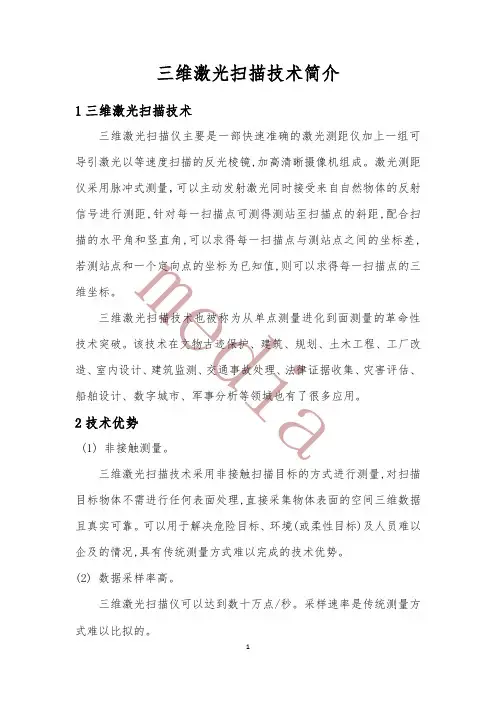

m e d i a 三维激光扫描技术简介1三维激光扫描技术三维激光扫描仪主要是一部快速准确的激光测距仪加上一组可导引激光以等速度扫描的反光棱镜,加高清晰摄像机组成。
激光测距仪采用脉冲式测量,可以主动发射激光同时接受来自自然物体的反射信号进行测距,针对每一扫描点可测得测站至扫描点的斜距,配合扫描的水平角和竖直角,可以求得每一扫描点与测站点之间的坐标差,若测站点和一个定向点的坐标为已知值,则可以求得每一扫描点的三维坐标。
三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。
该技术在文物古迹保护、建筑、规划、土木工程、工厂改造、室内设计、建筑监测、交通事故处理、法律证据收集、灾害评估、船舶设计、数字城市、军事分析等领域也有了很多应用。
2技术优势(1)非接触测量。
三维激光扫描技术采用非接触扫描目标的方式进行测量,对扫描目标物体不需进行任何表面处理,直接采集物体表面的空间三维数据且真实可靠。
可以用于解决危险目标、环境(或柔性目标)及人员难以企及的情况,具有传统测量方式难以完成的技术优势。
(2)数据采样率高。
三维激光扫描仪可以达到数十万点/秒。
采样速率是传统测量方式难以比拟的。
m e d i a (3) 主动发射扫描光源。
三维激光扫描技术采用主动发射扫描光源(激光),通过探测自身发射的激光回波信号来获取目标物体的数据信息,因此在扫描过程中,可以实现不受扫描环境的时间和空间的约束。
(4) 高分辨率、高精度。
三维激光扫描技术可以快速、高精度获取海量点云数据,可以对扫描目标进行高密度的三维数据采集,从而达到高分辨率的目的。
(5) 数字化采集,兼容性好。
三维激光扫描技术所采集的数据是直接获取的数字信号,具有全数字特征,易于后期处理及输出。
用户界面友好的后处理软件能够与其它常用软件进行数据交换及共享。
(6) 可与GPS 系统配合使用。
这些功能大大扩展了三维激光扫描技术的使用范围,对信息的获取更加全面、准确。
三维激光扫描技术 Document number:PBGCG-0857-BTDO-0089-PTT1998三维激光扫描技术三维激光扫描技术三维激光扫描技术又被称为实景复制技术,作为20 世纪90 年代中期开始出现的一项高新技术,是测绘领域继GPS技术之后的又一次技术革命,通过高速激光扫描测量的方法,大面积、高分辨率地快速获取物体表面各个点的坐标、反射率、颜色等信息,由这些大量、密集的点信息可快速复建出1:1的真彩色三维点云模型,为后续的内业处理、数据分析等工作提供准确依据。
具有快速性,效益高、不接触性、穿透性、动态、主动性,高密度、高精度,数字化、自动化、实时性强等特点,很好的解决了目前空间信息技术发展实时性与准确性的颈瓶。
它突破了传统的单点测量方法,具有高效率、高精度的独特优势。
三维激光扫描技术能够提供扫描物体表面的三维点云数据,因此可以用于获取高精度高分辨率的数字地形模型,主要通过高速激光扫描测量的方法,大面积高分辨率地快速获取被测对象表面的三维坐标数据,大量的空间点位信息。
是快速建立物体的三维影像模型的一种全新的技术手段。
三维激光扫描技术使工程大数据的应用在众多行业成为可能。
如工业测量的逆向工程、对比检测;建筑工程中的竣工验收、改扩建设计;测量工程中的位移监测、地形测绘;考古项目中的数据存档与修复工程等等。
三维激光扫描原理三维激光扫描仪利用激光测距的原理,通过高速测量记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息,可快速复建出被测目标的三维模型及线、面、体等各种图件数据。
由于三维激光扫描系统可以密集地大量获取目标对象的数据点,因此相对于传统的单点测量,三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。
三维激光扫描技术引入建筑工程的意义随着三维扫描技术的发展与成熟,它很快成为空间数据获取的一种重要技术手段,并在很多行业引起技术性变革的热潮。
目前,国内建筑行业处于变革的阶段,BIM在我们从事的行业中引爆,但是都处于一种建模,碰撞分析,检测等方面,但都没有深入衔接现实,忽略施工工地数据流与建筑信息模型间的流通转化,何谈运维,所以bim模型去哪了并没有贯穿到bim的全生命周期中去。
三维激光扫描的技术标准一、引言三维激光扫描技术是一种用于获取物体表面三维形状信息的先进技术,已被广泛应用于制造业、建筑业、文物保护、地质勘探等领域。
本标准的目的是为了规范三维激光扫描技术的应用和产品质量,促进该技术的进步与发展。
二、术语和定义2.1 三维激光扫描:利用激光束对物体进行扫描,通过采集激光点云数据来获取物体的三维形状和表面信息。
2.2 激光扫描仪:用于进行三维激光扫描的仪器设备,包括激光发射器、接收器、控制系统等部分。
2.3 点云数据:由激光扫描仪采集得到的一系列三维点坐标数据,用于表示物体表面的形状和结构。
2.4 多视角扫描:采用多个角度对同一物体进行激光扫描,以获取更全面的三维信息。
三、技术要求3.1 激光扫描仪应具备高精度和高速度的扫描能力,能够在较短时间内获取物体表面的大量点云数据。
3.2 激光扫描仪应具备优良的抗干扰能力,能够在复杂环境下稳定进行扫描,并保证数据的准确性和完整性。
3.3 点云数据应具备一定的密度和分辨率,能够准确地反映物体的细节和曲面特征。
3.4 扫描系统应支持多视角扫描功能,以满足对物体全方位、多角度的三维建模需求。
四、质量控制4.1 激光扫描仪应符合国家相关的技术标准和认证要求,保证其设计和制造质量达到规定标准。
4.2 点云数据应进行严格的质量评估和校正,排除误差点和采集漏洞,确保数据的准确性和可靠性。
4.3 在进行多视角扫描时,应采用合适的数据融合算法,确保各个视角的数据能够无缝衔接,形成完整的三维模型。
五、安全和环保要求5.1 激光扫描仪应符合国家相关的安全标准和规定,保证其在工作过程中不对操作人员和环境造成危害。
5.2 激光扫描仪在设计和制造过程中应考虑能耗和材料的可持续性,尽量减少对环境的影响。
六、技术应用三维激光扫描技术可以广泛应用于以下领域:6.1 制造业:用于产品设计、逆向工程、质量检测等领域。
6.2 建筑业:用于建筑结构测量、文物保护、室内设计等领域。

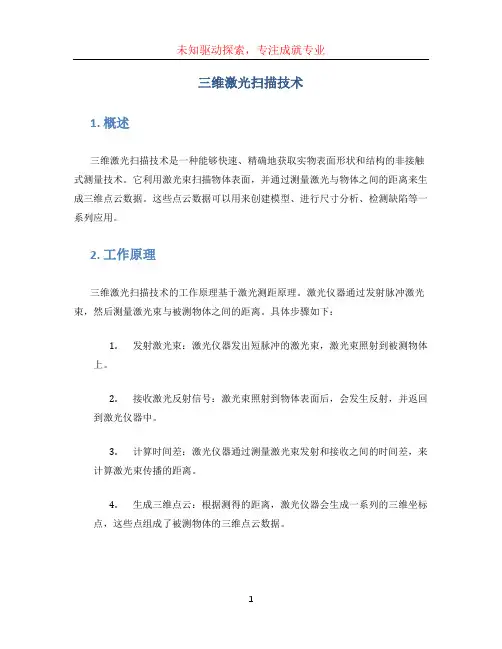

三维激光扫描技术1. 概述三维激光扫描技术是一种能够快速、精确地获取实物表面形状和结构的非接触式测量技术。
它利用激光束扫描物体表面,并通过测量激光与物体之间的距离来生成三维点云数据。
这些点云数据可以用来创建模型、进行尺寸分析、检测缺陷等一系列应用。
2. 工作原理三维激光扫描技术的工作原理基于激光测距原理。
激光仪器通过发射脉冲激光束,然后测量激光束与被测物体之间的距离。
具体步骤如下:1.发射激光束:激光仪器发出短脉冲的激光束,激光束照射到被测物体上。
2.接收激光反射信号:激光束照射到物体表面后,会发生反射,并返回到激光仪器中。
3.计算时间差:激光仪器通过测量激光束发射和接收之间的时间差,来计算激光束传播的距离。
4.生成三维点云:根据测得的距离,激光仪器会生成一系列的三维坐标点,这些点组成了被测物体的三维点云数据。
3. 应用领域三维激光扫描技术在许多领域中得到了广泛的应用,主要包括:3.1 工业制造在工业制造领域,三维激光扫描技术被用于产品设计、快速原型制作、模具制造等工艺环节。
通过扫描已有的实物模型,可以快速获取其三维数据,并进行后续的设计和模拟分析。
3.2 建筑设计在建筑设计过程中,三维激光扫描技术可以用于建筑物的测量和模型生成。
传统的测量方式通常需要花费大量时间和人力,而三维激光扫描技术可以快速准确地捕捉建筑物的几何信息,并生成精细的建筑模型。
3.3 文物保护与修复三维激光扫描技术在文物保护与修复中起到了重要的作用。
通过扫描文物表面,可以高精度地记录下文物的形状和纹理信息,为文物的修复和保存提供参考依据。
3.4 地质勘探在地质勘探领域,三维激光扫描技术可用于获取地形、岩体、洞穴等复杂地质结构的三维数据。
这些数据可以帮助地质学家更好地理解地质构造,预测地质灾害,并优化勘探和开采方案。
4. 优势与局限性4.1 优势•非接触式测量:相比传统的测量方法,三维激光扫描技术不需要直接接触被测物体,避免了对物体的损伤。
