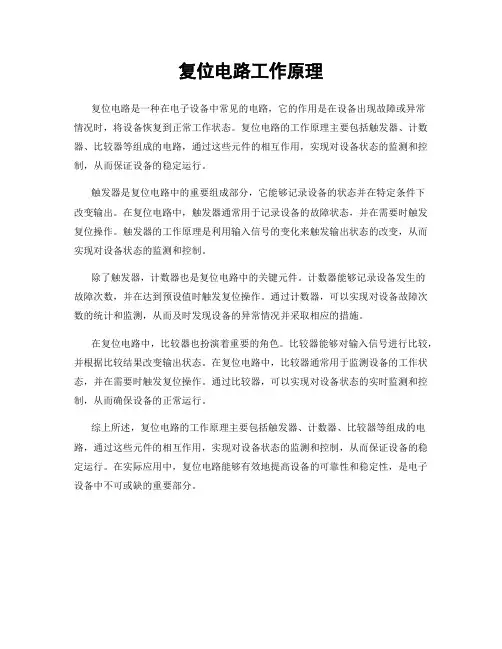

复位电路工作原理
复位电路是一种在电子设备中常见的电路，它的作用是在设备出现故障或异常
情况时，将设备恢复到正常工作状态。
复位电路的工作原理主要包括触发器、计数器、比较器等组成的电路，通过这些元件的相互作用，实现对设备状态的监测和控制，从而保证设备的稳定运行。
触发器是复位电路中的重要组成部分，它能够记录设备的状态并在特定条件下
改变输出。
在复位电路中，触发器通常用于记录设备的故障状态，并在需要时触发复位操作。
触发器的工作原理是利用输入信号的变化来触发输出状态的改变，从而实现对设备状态的监测和控制。
除了触发器，计数器也是复位电路中的关键元件。
计数器能够记录设备发生的
故障次数，并在达到预设值时触发复位操作。
通过计数器，可以实现对设备故障次数的统计和监测，从而及时发现设备的异常情况并采取相应的措施。
在复位电路中，比较器也扮演着重要的角色。
比较器能够对输入信号进行比较，并根据比较结果改变输出状态。
在复位电路中，比较器通常用于监测设备的工作状态，并在需要时触发复位操作。
通过比较器，可以实现对设备状态的实时监测和控制，从而确保设备的正常运行。
综上所述，复位电路的工作原理主要包括触发器、计数器、比较器等组成的电路，通过这些元件的相互作用，实现对设备状态的监测和控制，从而保证设备的稳定运行。
在实际应用中，复位电路能够有效地提高设备的可靠性和稳定性，是电子设备中不可或缺的重要部分。
51单片机基础电路51单片机是一种常用的嵌入式微控制器，具有高性能、低功耗、丰富的外设接口等特点。
在实际应用中，51单片机的基础电路是必不可少的，它是连接单片机与外部元件的桥梁，为单片机提供电源和信号输入输出。
本文将介绍51单片机基础电路的组成和工作原理。
一、电源电路51单片机的正常工作需要稳定的电源供应。
其电源电路主要由电源滤波器、稳压电路和复位电路组成。
1. 电源滤波器：用于滤除电源中的噪声和干扰，保证电源的稳定性。
常用的电源滤波器包括电容滤波器和电感滤波器。
2. 稳压电路：用于将不稳定的电源电压转换为稳定的工作电压。
常用的稳压电路有线性稳压电路和开关稳压电路。
3. 复位电路：用于在开机或复位时将单片机的状态初始化为预设值，确保系统正常启动。
复位电路主要由电源复位电路和外部复位电路组成。

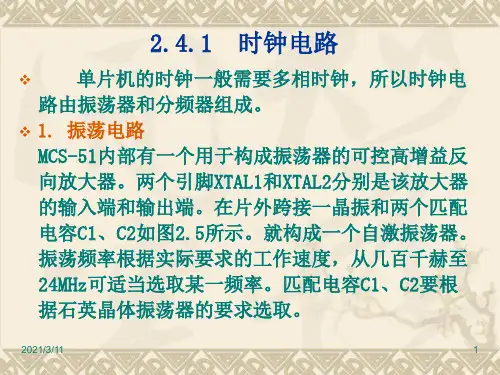

二、时钟电路51单片机需要时钟信号来同步其内部逻辑运算。
时钟电路主要由晶振和电容构成。
晶振是一种能够产生稳定振荡频率的元件，常用的晶振有4MHz、8MHz等。
晶振通过电容与单片机相连，形成一个振荡回路。
时钟电路还可以通过外部的时钟信号输入来实现，这需要将外部时钟信号与单片机的时钟输入引脚相连。
三、复位电路复位电路是为了保证单片机在上电或复位时能够正常启动，并将其状态初始化为预设值。
复位电路可以通过外部复位电路和电源复位电路两种方式实现。
外部复位电路是通过按下复位按钮或引脚触发器来实现的，它会将单片机的复位引脚拉低，从而使单片机复位。
电源复位电路是通过检测电源电压的变化来实现的，当电源电压低于一定阈值时，复位电路会自动将单片机复位。
四、IO口电路IO口电路是单片机与外部设备进行数据交互的接口。
它由输入电路和输出电路组成。
输入电路负责将外部设备的信号输入到单片机，并对输入信号进行适当的处理。
常见的输入电路有电阻分压电路和比较器电路。
输出电路负责将单片机的信号输出到外部设备，并对输出信号进行适当的处理。
常见的输出电路有三态缓冲器电路和驱动电路。

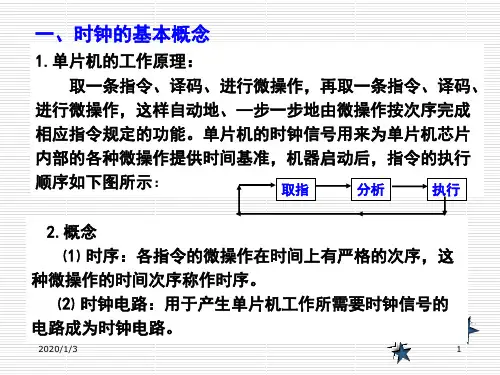

时钟电路工作原理时钟电路是电子设备中非常重要的一部分，它用于产生和维持设备的时序信号，控制各个部件的工作节奏，保证整个系统的正常运行。
时钟电路的工作原理涉及到许多电子学的知识，包括振荡器、计数器、分频器等。
本文将详细介绍时钟电路的工作原理及其在电子设备中的应用。
1. 时钟信号的作用。
时钟信号是指在电子设备中用来同步各个部件工作的信号，它可以看作是设备的“心跳”，控制着设备内部各个部件的工作节奏。
在数字电路中，时钟信号决定了数据的采样时刻，保证了数据的正确传输和处理。
在模拟电路中，时钟信号可以用来控制各个部件的工作状态，保证整个系统的稳定运行。
2. 振荡器的作用。
时钟信号的产生离不开振荡器，它是时钟电路中最基本的部件之一。
振荡器可以产生一定频率的周期性信号，这个信号就是时钟信号的基础。
常见的振荡器包括晶体振荡器、RC振荡器、LC振荡器等。
它们通过不同的原理产生周期性信号，为时钟电路提供稳定的时钟信号源。
3. 计数器的作用。
计数器是时钟电路中的另一个重要部件，它可以将输入的时钟信号进行计数，产生不同的输出信号。
在时钟电路中，计数器通常用来产生分频信号，将高频的时钟信号分频为设备内部各个部件所需的时钟信号。
通过计数器，可以实现对时钟信号的精确控制，满足不同部件的工作需求。
4. 分频器的作用。
分频器是时钟电路中的另一个重要部件，它可以将输入的时钟信号进行分频，产生不同频率的输出信号。
分频器通常与计数器结合使用，实现对时钟信号的精确控制。
在电子设备中，不同部件对时钟信号的频率要求不同，通过分频器可以满足这些不同的需求，保证整个系统的正常运行。
5. 时钟电路的应用。
时钟电路在电子设备中有着广泛的应用，几乎所有的数字电路和模拟电路都需要时钟信号来同步各个部件的工作。
在计算机、通信设备、消费电子产品等领域，时钟电路都扮演着至关重要的角色。
它不仅可以控制设备内部各个部件的工作节奏，还可以实现数据的同步传输和处理，保证设备的稳定运行。

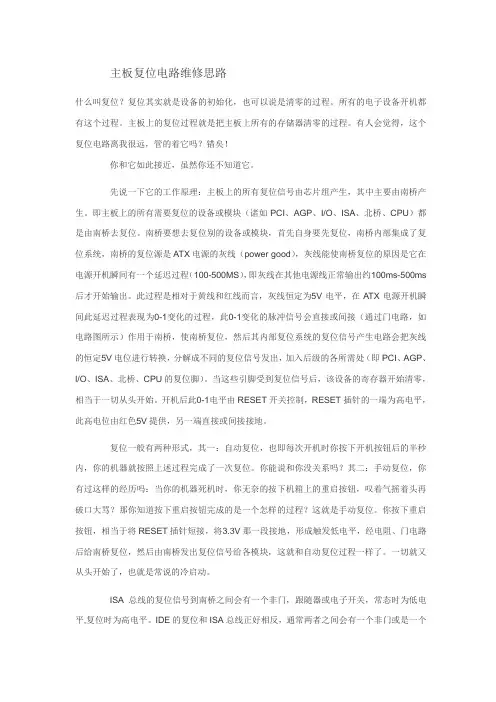

主板复位电路维修思路什么叫复位？复位其实就是设备的初始化，也可以说是清零的过程。
所有的电子设备开机都有这个过程。
主板上的复位过程就是把主板上所有的存储器清零的过程。
有人会觉得，这个复位电路离我很远，管的着它吗？错矣！你和它如此接近，虽然你还不知道它。
先说一下它的工作原理：主板上的所有复位信号由芯片组产生，其中主要由南桥产生。
即主板上的所有需要复位的设备或模块（诸如PCI、AGP、I/O、ISA、北桥、CPU）都是由南桥去复位。
南桥要想去复位别的设备或模块，首先自身要先复位，南桥内部集成了复位系统，南桥的复位源是ATX电源的灰线（power good），灰线能使南桥复位的原因是它在电源开机瞬间有一个延迟过程（100-500MS），即灰线在其他电源线正常输出约100ms-500ms 后才开始输出。
此过程是相对于黄线和红线而言，灰线恒定为5V电平，在ATX电源开机瞬间此延迟过程表现为0-1变化的过程，此0-1变化的脉冲信号会直接或间接（通过门电路，如电路图所示）作用于南桥，使南桥复位，然后其内部复位系统的复位信号产生电路会把灰线的恒定5V电位进行转换，分解成不同的复位信号发出，加入后级的各所需处（即PCI、AGP、I/O、ISA、北桥、CPU的复位脚）。
当这些引脚受到复位信号后，该设备的寄存器开始清零，相当于一切从头开始。
开机后此0-1电平由RESET开关控制，RESET插针的一端为高电平，此高电位由红色5V提供，另一端直接或间接接地。
复位一般有两种形式，其一：自动复位，也即每次开机时你按下开机按钮后的半秒内，你的机器就按照上述过程完成了一次复位。
你能说和你没关系吗？其二：手动复位，你有过这样的经历吗：当你的机器死机时，你无奈的按下机箱上的重启按钮，叹着气摇着头再破口大骂？那你知道按下重启按钮完成的是一个怎样的过程？这就是手动复位。
你按下重启按钮，相当于将RESET插针短接，将3.3V那一段接地，形成触发低电平，经电阻、门电路后给南桥复位，然后由南桥发出复位信号给各模块，这就和自动复位过程一样了。

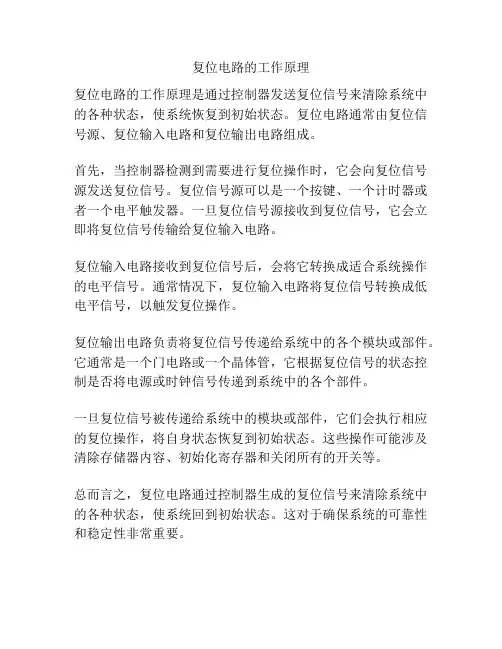

复位电路的工作原理
复位电路的工作原理是通过控制器发送复位信号来清除系统中的各种状态，使系统恢复到初始状态。
复位电路通常由复位信号源、复位输入电路和复位输出电路组成。
首先，当控制器检测到需要进行复位操作时，它会向复位信号源发送复位信号。
复位信号源可以是一个按键、一个计时器或者一个电平触发器。
一旦复位信号源接收到复位信号，它会立即将复位信号传输给复位输入电路。
复位输入电路接收到复位信号后，会将它转换成适合系统操作的电平信号。
通常情况下，复位输入电路将复位信号转换成低电平信号，以触发复位操作。
复位输出电路负责将复位信号传递给系统中的各个模块或部件。
它通常是一个门电路或一个晶体管，它根据复位信号的状态控制是否将电源或时钟信号传递到系统中的各个部件。
一旦复位信号被传递给系统中的模块或部件，它们会执行相应的复位操作，将自身状态恢复到初始状态。
这些操作可能涉及清除存储器内容、初始化寄存器和关闭所有的开关等。
总而言之，复位电路通过控制器生成的复位信号来清除系统中的各种状态，使系统回到初始状态。
这对于确保系统的可靠性和稳定性非常重要。

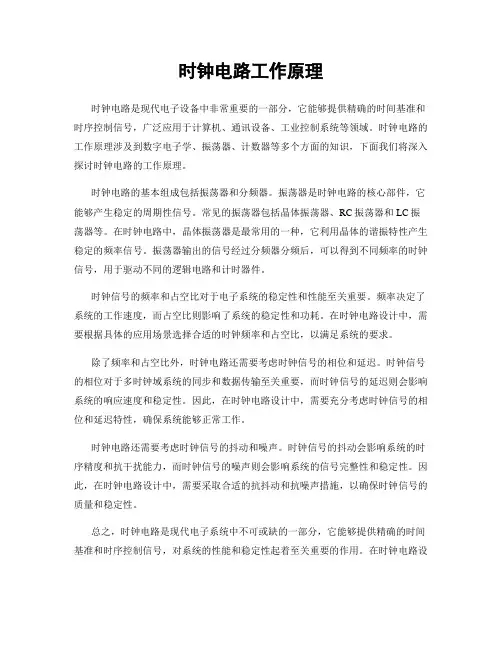

时钟电路工作原理时钟电路是现代电子设备中非常重要的一部分，它能够提供精确的时间基准和时序控制信号，广泛应用于计算机、通讯设备、工业控制系统等领域。
时钟电路的工作原理涉及到数字电子学、振荡器、计数器等多个方面的知识，下面我们将深入探讨时钟电路的工作原理。
时钟电路的基本组成包括振荡器和分频器。
振荡器是时钟电路的核心部件，它能够产生稳定的周期性信号。
常见的振荡器包括晶体振荡器、RC振荡器和LC振荡器等。
在时钟电路中，晶体振荡器是最常用的一种，它利用晶体的谐振特性产生稳定的频率信号。
振荡器输出的信号经过分频器分频后，可以得到不同频率的时钟信号，用于驱动不同的逻辑电路和计时器件。
时钟信号的频率和占空比对于电子系统的稳定性和性能至关重要。
频率决定了系统的工作速度，而占空比则影响了系统的稳定性和功耗。
在时钟电路设计中，需要根据具体的应用场景选择合适的时钟频率和占空比，以满足系统的要求。
除了频率和占空比外，时钟电路还需要考虑时钟信号的相位和延迟。
时钟信号的相位对于多时钟域系统的同步和数据传输至关重要，而时钟信号的延迟则会影响系统的响应速度和稳定性。
因此，在时钟电路设计中，需要充分考虑时钟信号的相位和延迟特性，确保系统能够正常工作。
时钟电路还需要考虑时钟信号的抖动和噪声。
时钟信号的抖动会影响系统的时序精度和抗干扰能力，而时钟信号的噪声则会影响系统的信号完整性和稳定性。
因此，在时钟电路设计中，需要采取合适的抗抖动和抗噪声措施，以确保时钟信号的质量和稳定性。
总之，时钟电路是现代电子系统中不可或缺的一部分，它能够提供精确的时间基准和时序控制信号，对系统的性能和稳定性起着至关重要的作用。
在时钟电路设计中，需要充分考虑频率、占空比、相位、延迟、抖动和噪声等因素，以确保时钟信号的质量和稳定性。
希望本文对时钟电路的工作原理有所帮助，谢谢阅读。
5分钟看懂原理图之复位电路我们查看电路图时经常会看见复位电路，今天我们来讲一下复位电路数字系统中CPU是靠时钟系统来作为同步信号的，时钟每一次跳转，CPU就进行一次动作，所以整个系统上电后一定要等时钟系统稳定工作后，才能启动，这就是为什么需要一个复位信号，这个复位信号拉低来使得CPU进入等待状态，待系统时钟初始化完毕，可以正常工作了再把复位信号拉高，CPU进入正常工作状态。
下面我们来看几个典型的复位电路上电复位电路如上图所示，a图中，VCC为系统电源，当电源接通后，由于电容的隔直流通交流特性，RST管脚上初始为高电平，同时电容C开始充电，RST管脚上的电压开始下降，直到下降到低电平，RST管脚就完成了从高电平到低电平的时序变化，一次复位过程就此结束。
电容C充电的时间，就是预留给时钟系统初始化的时间，所以这个电容C的值需要根据芯片手册上复位时序的要求来选择，这个值一般为10uF。
但是a图中的复位电路有个问题，就是断电后，电容C中还是存储着电能，只能慢慢的放电，这个时候再重新上电的话，RST就不能正常复位，而是会一直保持高电平，所以我们加上一个二极管，用来作为电容的泄放回路，把电容的电荷快速释放掉，为下次复位做准备，如c所示。
按键复位我们日常生活中的多数电器都可以通过按键来启动或关闭的，上图就是一个按键复位电路，当按键S1按下时，电容C中的电荷迅速通过回路释放掉，RST通过电阻R拉低到低电平，CPU这时进入复位状态，当S1松开时，电容开始充电，RST端的电压随着电容充电慢慢上升，上升到高电平阈值时，CPU进入正常工作状态，这样就完成了一次复位过程。
这次由于有按键的参与，就不需要上图中的二极管了，你看明白了吗？这个作为一个问题留给大家分析。
积分上电复位积分上电型复位电路相比于按键复位电路增加了一个反相器，反相器用来将高电平变为低电平，低电平变为高电平。
上电后，由于电容C1的充电和反相门的作用，使RST持续一段时间的高电平。

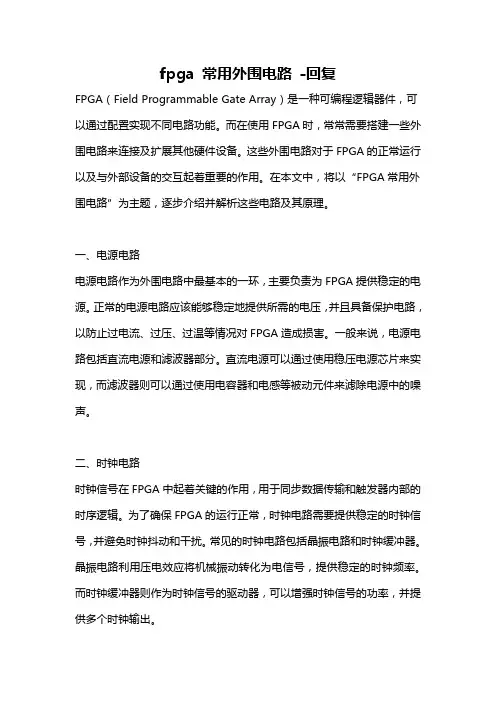

fpga 常用外围电路-回复FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，可以通过配置实现不同电路功能。
而在使用FPGA时，常常需要搭建一些外围电路来连接及扩展其他硬件设备。
这些外围电路对于FPGA的正常运行以及与外部设备的交互起着重要的作用。
在本文中，将以“FPGA常用外围电路”为主题，逐步介绍并解析这些电路及其原理。
一、电源电路电源电路作为外围电路中最基本的一环，主要负责为FPGA提供稳定的电源。
正常的电源电路应该能够稳定地提供所需的电压，并且具备保护电路，以防止过电流、过压、过温等情况对FPGA造成损害。
一般来说，电源电路包括直流电源和滤波器部分。
直流电源可以通过使用稳压电源芯片来实现，而滤波器则可以通过使用电容器和电感等被动元件来滤除电源中的噪声。
二、时钟电路时钟信号在FPGA中起着关键的作用，用于同步数据传输和触发器内部的时序逻辑。
为了确保FPGA的运行正常，时钟电路需要提供稳定的时钟信号，并避免时钟抖动和干扰。
常见的时钟电路包括晶振电路和时钟缓冲器。
晶振电路利用压电效应将机械振动转化为电信号，提供稳定的时钟频率。
而时钟缓冲器则作为时钟信号的驱动器，可以增强时钟信号的功率，并提供多个时钟输出。
三、复位电路复位电路用于将FPGA置于初始状态，并清除内部寄存器和逻辑单元的状态。
这对于确保FPGA的可靠启动和正常运行非常重要。
一般来说，复位电路需要提供一个外部的复位信号，以及一个延时电路，以确保复位信号稳定且持续足够的时间。
此外，复位电路还可以添加复位按钮和手动控制电路，以便在需要时手动复位FPGA。
四、存储器电路存储器电路用于实现FPGA内部的数据存储和读取。
FPGA中常用的存储器类型包括随机存取存储器（RAM）和只读存储器（ROM）。
随机存取存储器通常用于存储中间结果、状态和数据缓存等，它可以快速读写数据。
只读存储器主要用于存储程序代码和常量，一旦编程完成，其内容不可更改。
