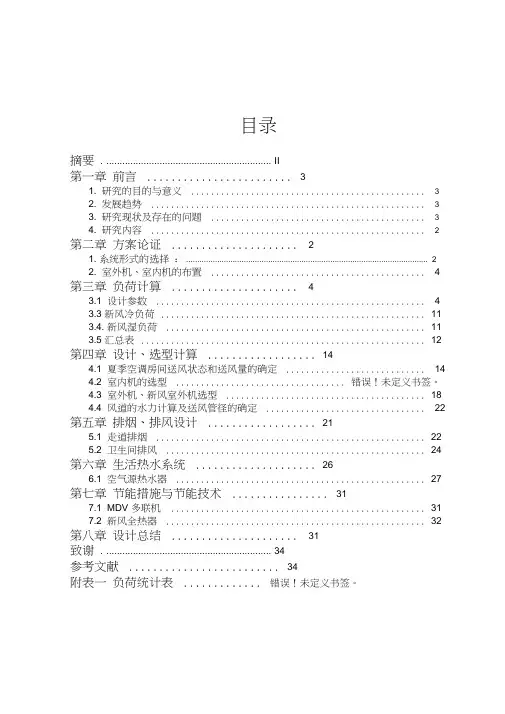

目录
摘要 (II)
第一章前言 (3)
1.研究的目的与意义 (3)
2.发展趋势 (3)
3.研究现状及存在的问题 (3)
4.研究内容 (2)
第二章方案论证 (4)
1.系统形式的选择： (4)
2.室外机、室内机的布置 (6)
第三章负荷计算 (6)
3.1 设计参数 (6)
3.3新风冷负荷 (13)
3.4.新风湿负荷 (13)
3.5汇总表 (14)
第四章设计、选型计算 (16)
4.1夏季空调房间送风状态和送风量的确定 (16)
4.2室内机的选型 ................................................................................... 错误!未定义书签。
4.3室外机、新风室外机选型 (20)
4.4风道的水力计算及送风管径的确定 (24)
第五章排烟、排风设计 (21)
5.1走道排烟 (22)
5.2卫生间排风 (24)
第六章生活热水系统 (26)
6.1空气源热水器 (27)
第七章节能措施与节能技术 (33)
7.1 MDV多联机 (31)
7.2新风全热器 (32)
第八章设计总结 (33)
致谢 (36)
参考文献 (36)
附表一负荷统计表 ................................... 错误!未定义书签。
摘要
本次参赛设计的所选的内容是重庆办公楼空调系统设计。
该办公楼位于重庆市区，地上六层，一层高4.8m，二~五层高3.3m，六层3.6m，总的建筑面积为1180m2。
整座大楼主要是集办公室、客房、会议室等的综合办公区域。
该空调系统为舒适性空调系统。
本设计主要是针对办公室﹑客房、会议室、大厅等功能进行空调设计。
为工作人员等提供一个舒适康的环境。
本设计从整个商场的冷负荷计算开始，从合理设计的角度出发，选择了合适的系统。
设计内容主要包括冷负荷、湿负荷、送风量的计算，风管的水力计算和机组的选型等。
通过这次设计，我们综合运用业理论知识，培养独立创新的能力和解决实际问题的能力。
关键词：空调系统多联机系统冷负荷设备选择水力计算
第一章前言
1.研究的目的与意义
随着国民经济的发展和人们对生活质量要求的日益提高，建筑居住环境的健康和舒适性已经成为当代建筑发展的必然趋势。
能否为现代建筑的特殊要求提供人们满意的环境和服务，是建筑行业蓬勃发展的重要因素。
商业建筑不断的增多，以及人们对室内空气的温湿度、洁净度和空气品质问题越来越重视。
由于能源的紧缺，节能问题越来越引起人们的重视。
因此迫切需要为商业建筑物安装配置节能、健康、舒适的中央空调系统来满足人们对高生活水平的追求。
目前，随着我国经济的逐步增长，居住条件日益改善人们对生活环境的舒适性的要求越来越高，对中央空调的需求越来越大，对中央空调节能、舒适、健康更加关注。
因此，设计一项节能、舒适、健康的中央空调工程是很有实际意义的。
2．发展趋势
中央空调是集中处理空调负荷的系统型式，其冷/热量是通过一定的介质输送到空调房间里去的。
按照家用小型中央空调的输送介质的不同，所以我们常见的家用小型中央空调可以分成以下三种主要型式。
风管式系统：风管式系统以空气为输送介质，其原理与大型全空气中央空调系统的原理基本相同，是一个小型化的全空气中央空调系统，全空气系统空调机组的送风又分为一次回风与二次回风[6]。
它利用室外主机集中产生冷/热量，将从室内引回的回风进行冷却/加热处理后，再送入室内消除其空调冷/热负荷。
相对于其它的家用小型中央空调型式，风管式系统初投资较小。
冷/热水机组：它的基本原理与通常所说的风机盘管系统类似。
通过室外主机产生出空调冷/热水，由管路系统输送至室内的各末端装置，在末端装置处冷/热水与室内空气进行热量交换，产生出冷/热风，从而消除房间空调负荷。
但此种系统一般难以引进新风，因此对于通常密闭的空调房间而言，其舒适性较差。
VRV系统：VRV空调系统是一种冷剂式空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成。
VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间的不同空调负荷的需求。
但其系统控制复杂，且其初投资高。
3.研究现状及存在的问题
中央空调在世界上已有百年的发展历史，在中国也有20多年的应用时间，然而真正引起国内企业关注还是近几年。
中央空调广泛的应用在工厂，商场等公共场所，在中央空调领域国内外竞争激烈。
然而空调系统的耗能问题是至今人们致力于研究的问题，能够设计出节能环保的空调
系统是我们将要研究的问题。
4.研究内容
本次设计的设计题目是重庆办公楼空调设计，是一个商业场所的空调系统设计。
办公楼是现代公共建筑的重要组成部分，是我们生活办公的重要场所，设计安装空气调节系统是现代化公共建筑一个重要方面，也是一个办公楼能否为工作人员提供舒适购物环境，保证员工身体健康重要前提。
重庆办公楼作为一栋高级办公场所，对空调的安装与使用和是内的空气品质要求很高。
给人员提供一个空气适宜的工作环境，提供工作效率，是办公楼建筑的主要目的，这就需要我们通过空调系统实现。
本次设计题目为“重庆办公楼空调设计”以高级办公楼为设计对象。
以现行中央空调设计标准为设计标准规范，理论联系实际，尽量使设计符合现场实际；在查阅大量资料、文献和参考手册等的基础上，进行了空调机组的冷负荷计算、风管的设计计算、以及相关设备的选型，并根据计算结果合理布置管路、最后绘制出CAD图纸。
第二章方案论证
随着我国社会主义是市场经济的迅速发展和人们生活水平的提高，空调技术在各方面都得到了广泛的应用。
大型的中央空调系统主要用于工厂、商店、超市、写字楼、酒店等，用以改善人员的工作环境和消费者的购物环境。
本建筑为重庆办公楼，位于重庆市区，是一个综合性办公楼。
地上六层，一层高4.8米，二～五层层高3.3米，六层3.6米，建筑面积1180m2。
具有使用时人员密度高，使用的时间性较强，便于统一管理；部分大厅布局常有变动，要求空调设备有一定的灵活性等特点。
室内空气质量要求较高需保证足够的新风量和良好的通风条件防止空气污染等特点。
1.系统形式的选择：
1.1按空调系统按空气处理设备的设置情况分类
可分为三类：
1）集中式系统；2）半集中式系统；3）分散式系统。
因为本设计为办公楼设计，建筑面积不是很大，又考虑到控制空调精度，节能，方便等因素。
，因此本系统采用半集中式空调系统。
1.2全空气、全水、空气—水和冷剂系统
按负担室内空调负荷所用介质分为全空气、全水、空气—水和冷剂系统。
建筑空间大易于布置风道、温湿度严格时采用全空气系统。
建筑空间小不易布置风道，层高较低、冷湿负荷较小时采用空气—水系统。
不需通风换气时可采用全水系统。
冷剂系统一般用于单元式空调机组、房间空调器和多台机组型空调器。
1.3多联机系统—冷剂系统
VRV空调系统全称是V aried Refrigerant V olume，简称VRV，是一种冷剂式空调系统，它以
制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。
一台室外机通过管路能够向若干个室内机输送制冷剂液体。
通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。
VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。
本设计是综合办公楼的设计，为了保证足够的新鲜空气，创造舒适的办公环境，同时还要节能。
然而多联机系统简单，占用空间小，不需要单独设机房，易于控制，因此采用冷剂系统。
2.室外机、室内机的布置
本设计为6层综合办公楼，其中2——5层横向跨度比较大，房间比较多而办公楼的负荷较大，因此本设计采用每间办公室单独设一台室内机，每层设1台室外机。
由于6层的负荷较小，为节约成本，其与5层共同使用一个室外机。
同时，我们选用一台组合式新风处理机，来为本栋大楼的2——6层提供新风，且只为这些楼层进行新风的供给而不承担室内负荷。
而该设计采用的多联机系统，回风一部分送入室内机，一部分直接排除室外。
对于1 层，其包含大厅、机房这样的大面积、高负荷的建筑，本设计选用的全新风换热机组来处理排风和新风，达到更有效的节能效果。
第三章负荷计算
3.1设计参数
3.1.1基本气象参数
地理位置[4]: 重庆
台站位置: 北纬 29°58′东经 106°46′
3.1.2 夏季参数
大气压[4]: 973.2hPa室外计算干球温度: 36.50 ℃
空调日平均计算温度: 26.00 ℃计算日较差: 8.30℃
室外湿球温度: 27.30 ℃室外平均风速: 1.40 m/s
室外相对湿度 50.10 %
3.1.3室内设计参数
1）设计温度：夏季26℃，设计精度[1]±1℃
2）相对湿度：夏季60 %
3.2负荷计算。
