手持式电动工具和移动式电气设备课件

或松动。 3.检查电源开关是否失灵、是否破损、是否牢固、接ห้องสมุดไป่ตู้有无
松动。 4.电源线应采用橡皮绝缘软电缆。单相用三芯电缆、三相用
四芯电缆，电缆不得有破损或龟裂、中间不得有接头。 5. I 类设备应有良好的接零或接地措施，且保护导体应与工
作零线分开；保护零线（或地线）应采用截面积0.75~1.5 mm2以上的多股软铜线；且保护零线（地线）最好与相线、 工作零线在同一护套内。
6.使用 I 类手持电动工具应配合绝缘用具，并根据用电特征 安装漏电保护器或采取电气隔离及其他安全措施。
7.绝缘电阻合格。带电部分与可触及导体之间的绝缘电阻： I类设备不低于2MΩ，Ⅱ类设备不低于7MΩ、Ⅲ类设备不 低 于1MΩ。交流耐压试验标准分别为950V、2800V和380V。
8.装设合格的短路保护装置。 9.Ⅱ类和Ⅲ类手持电动工具修理后不得降低原设计确定的安
I 类工具，必须采用漏电保护器或经安全隔离变压器供电。否则， 使用者必须戴绝缘手套，穿绝缘鞋或站在绝 缘垫上。 (2)在潮湿的场所或金属构架等导电性能良好的作业场所，必 须使 用 Ⅱ 或 Ⅲ类工具。如果要使用 I类工具。必须装设额 定漏电动 作电流不大于 30mA、动作时间不大于0.1秒的漏 电保护器。 (3)在狭窄场所如锅炉、金属容器，管道等应使用Ⅲ类工具。 如果使用 Ⅱ类工具，必须装设额定漏电动作电流不大于15mA、 动作时间不大于0.1秒的漏电保护器。不得使用 I 类工具。
安全技术措施
1-保护接地(接零) 2-安全电压 3-隔离变压器 4-双重绝缘 5-熔断器保护 6-绝缘安全工具 7-漏电保护 8-注意事项
手持式电动工具在使用中需要经常移动，振动也比较大， 容易发生碰壳事故，而它又往往是在工作人员紧握之下运行 的，而且其电源线的绝缘也容易由于拉、磨或其它机械原因 而遭到破坏。
产。 • ﹡Ⅱ类： Ⅱ类是带有双重绝缘或加强绝缘的设备、 ﹡Ⅲ类设备是安全电压的设备。由于用安全隔离变
压器作为独立电源，在使用时，即使外壳漏电， 因流过人体的电流很小，一般不会发生触电事故。 • 按电击防护条件，电气设备分为0类、0I类、I类、 Ⅱ类和Ⅲ类设备。
二、手持电动工具的使用要求
1、选用合理的手持电动工具 2.电缆及插座开关选用要求 (1)在一般场所，为保证使用的安全，应选用Ⅱ类工具。如果 使用
1.保护接零或接地的技术要求。 I 类工具的保护接地或接零线不宜单独敷设，电源线必须
采用三芯（单相工具）或四芯（三相工具）多股铜芯橡皮护 套软电缆或护套软线。
其中，黄／绿色标志的导线只用作保护接地或接零线，原 有以黑色线作为保护接地或接零线的软电缆或软线应逐步调 换。
保护接地或接零线应采用截面积0.75~1.5mm2以上的多股 铜线。
Ⅲ 类工具的安全隔离变压器，Ⅱ 类工具的漏电保护器及Ⅱ、Ⅲ 类工具的控制箱和电源联接器等必须放在外面，同时应有专人在 外监护。 (4)在特殊环境如湿热、雨雪以及存在爆炸性或腐蚀性气体的场所， 使用的工具必须符合相应防护等级的安全技术要求。
三、手持电动工具的安全要求
使用手持电动工具应当注意以下安全要求： 1.辨认铭牌，检查工具或设备的性能是否与使用条件相适应。 2.检查其防护罩、防护盖、手柄防护装置等有无损伤、变形
2.保护接地或接零的接线方法。 I 类工具是采取保护接地还是采取保护接零及接线的方法
正确与否直接关系到操作者人身安全。 一般工厂380/220V低压供电系统中是采用将中性点工作接
地的星形连接的三相四线制。在这样的供电系统中，工具应 采用保护接零。
在中性点不接地的供电系统中应采取保护接地。
二、安全电压
因此，工具在使用过程中有很大的触电危险。为了保护操 作者的安全，应对工具采取安全措施。
一、保护接地或保护接零
保护接地或保护接零 是 I 类工具的附加安全 预防措施。当 I 类工具 采用保护接地或保护接 零时，能使可触及的导 电部位在基本绝缘损坏 的事故中不成为危险的 带电体，以保障操作者 的人身安全。
作状态灵活、无障碍（旋转、往复、冲击）， • ● 6、电源线应采用橡皮绝缘多股铜芯软电缆，单相用三芯电
缆、三相用四芯电缆、电缆不得有破损或龟裂，中间不得有接 头。用黄绿双色绝缘导线代表保护零线 • ● 7、机械防护装置（防护罩、防护盖、手柄防护装置）完整， 无脱落破损，裂纹、松动变形。 • ● 8、电气安全保护装置是否良好
在特别危险的场合，应采用安全电压的工具（Ⅲ类工具），
应由独立电源或具备双线圈的变压器供电。 在使用 Ⅲ类工具（即 42V及以下电压的工具）时，即使外
壳带电，由于流过人体的电流较小，一般不容易发生触电事 故。使用Ⅲ类工具时，工具的外壳不应接零（或接地）；当 工具的使用电压大于24V时，必须采取防止直接接触触电的 保护措施。
双线圈的变压器供电接线图
隔离变压器
鉴于不接地电网中单相触电的危险性小于接地电网中单相 触电的危险性，在接地电网中，可以装备一台隔离变压器， 并由该隔离变压器给单相设备供电。隔离变压器的变压比是 1:1 ，即一次侧、二次侧电压是相等的。隔离变压器二次侧 线圈与一次侧线圈、与变压器外壳以及与大地均应保持良好 的绝缘。因此，单相设备配用隔离变压器之后，与没有隔离 变压器不同的只是单相设备转变为在不接地电网中运行，从 而减小了触电危险。
• ⊙ 1、数量大、
• ⊙ 2、分布广
• ⊙ 3、移动性大
• ⊙ 4、单相设备中都有工作零线
• ⊙ 5、不便于管理。

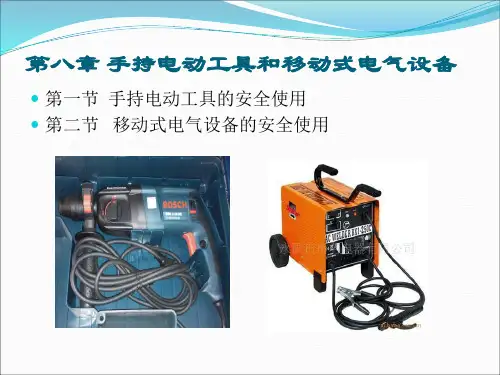

• □ 手持电动工具包括手电钻、手砂轮、冲击电 钻、电锤、手电锯等工具、移动式设备包括蛙 夯、振捣器、水磨石磨平机、电焊机等电气设 备。
一、手持电动工具按安全防护方法分类：
• ⊙ 按安全防护方法分类： • ﹡ I类：I类手持电动工具安全性能差，已经停止生
全技术指标。 10.用毕及时切断电源，并妥善保管。
上述手持电动工具的使用要求对于一般移动式设备也是适 用的。
第二节 移动式电气设备
• ● 1、铭牌上各项参数是否符合要求。 • ● 2、外壳完整，无裂纹、破损， • ● 3、保护接地或保护接零是否正确，连接是否牢固。 • ● 4、工具电源线完整、无裂纹、破损，加长、绝缘良好 • ● 5、开关动作灵活，不卡涩、无裂纹、松动、无缺陷工具工
