手持式电动工具和移动式电气设备课件

手持式电动工具和移动式电气设备课件

或松动。 3.检查电源开关是否失灵、是否破损、是否牢固、接ห้องสมุดไป่ตู้有无
松动。 4.电源线应采用橡皮绝缘软电缆。单相用三芯电缆、三相用
四芯电缆，电缆不得有破损或龟裂、中间不得有接头。 5. I 类设备应有良好的接零或接地措施，且保护导体应与工
作零线分开；保护零线（或地线）应采用截面积0.75~1.5 mm2以上的多股软铜线；且保护零线（地线）最好与相线、 工作零线在同一护套内。
6.使用 I 类手持电动工具应配合绝缘用具，并根据用电特征 安装漏电保护器或采取电气隔离及其他安全措施。
7.绝缘电阻合格。带电部分与可触及导体之间的绝缘电阻： I类设备不低于2MΩ，Ⅱ类设备不低于7MΩ、Ⅲ类设备不 低 于1MΩ。交流耐压试验标准分别为950V、2800V和380V。
8.装设合格的短路保护装置。 9.Ⅱ类和Ⅲ类手持电动工具修理后不得降低原设计确定的安
I 类工具，必须采用漏电保护器或经安全隔离变压器供电。否则， 使用者必须戴绝缘手套，穿绝缘鞋或站在绝 缘垫上。 (2)在潮湿的场所或金属构架等导电性能良好的作业场所，必 须使 用 Ⅱ 或 Ⅲ类工具。如果要使用 I类工具。必须装设额 定漏电动 作电流不大于 30mA、动作时间不大于0.1秒的漏 电保护器。 (3)在狭窄场所如锅炉、金属容器，管道等应使用Ⅲ类工具。 如果使用 Ⅱ类工具，必须装设额定漏电动作电流不大于15mA、 动作时间不大于0.1秒的漏电保护器。不得使用 I 类工具。
安全技术措施
1-保护接地(接零) 2-安全电压 3-隔离变压器 4-双重绝缘 5-熔断器保护 6-绝缘安全工具 7-漏电保护 8-注意事项
手持式电动工具在使用中需要经常移动，振动也比较大， 容易发生碰壳事故，而它又往往是在工作人员紧握之下运行 的，而且其电源线的绝缘也容易由于拉、磨或其它机械原因 而遭到破坏。
电动工具的使用与安全PPT课件

电动工具的使用与安全PPT课件


手持电动工具的合理选用
二、在潮湿场所或金属构架上等导电良好的作业场 所，必须使用II类或IIII类工具。
若选用I类，必须装设漏电动作电流在30mA以下，动 作时间在0.1秒以内的漏电保护器。
手持电动工具的合理选用
三、锅炉、金属容器、管道等狭窄且导电良好的场 所，应使用III类工具。
若选II类，必须装设漏电动作电流在15mA以下， 动作时间在0.1秒以内的漏电保护器。 且设置安全变压器，漏电保护器必须放在外面，同 时有人在外监护。
手持电动工具的危害
手持电动工具的危害
手持电动工具的危害
手持电动工具的危害
手持电动工具导致触电的原因
接触电阻小、难以摆脱 经常移动、设备和电线容易漏电 环境变动、恶劣条件 保护零线接错
打磨作业事故案列警示
火焰切割 材料硬化
打磨作业 没有防护 用力过猛
伤到自己
打磨作业事故案列警示
眼部和脸部防护
按要求和操作规程操作，别怕麻烦， 怕麻烦才是最麻烦的事
谢谢！
SUCCESS
THANK YOU
2021/4/16
广东富华铸锻有限公司

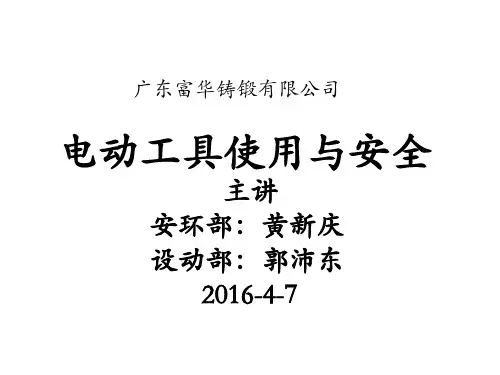

电动工具使用与安全
