LCR数字电桥操作规程

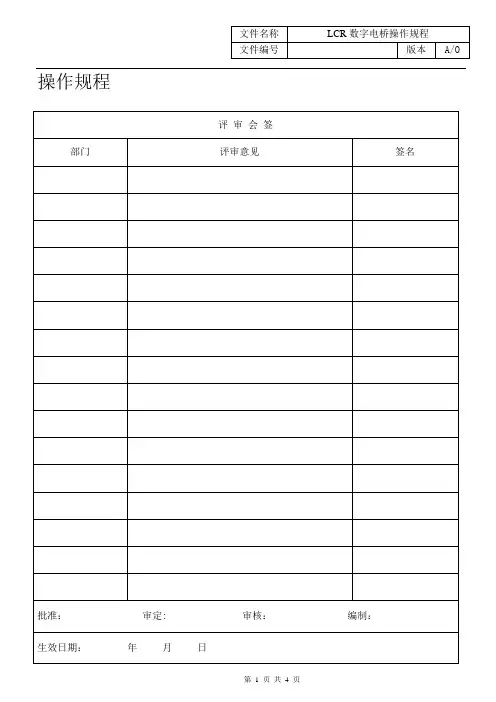

文件制修订记录1.0目的为了保证LCR数字电桥的安全性，必须对LCR数字电桥进行正确的操作和维护，延长LCR数字电桥的使用寿命，确保产品质量，特编制本设备操作规程。

2.0范围本操作规程适用于LCR数字电桥的安全及正确操作方法3.0使用方法3.1插上电源插头，将面板电源开关按至ON，显示窗口应有不断翻动的数字显示，否则重新启动电源。

开机后，仪器功能指示于：频率 1KHz 、方式串联、锁定OFF 、 LCR C-D。

预热10分钟，待机内达到热平衡后，先进行清“0”，再进行正常测试。

3.2测量条件，仪器开机后应根据被测件要求选择相应测量条件。

使用者应根据被测件的测试标准或使用要求按“频率”键，选择相应的测量频， RK2811C：100 Hz、1KHz、10KHz。

在本仪器中，采用串联或并联两种等效方式输出测试结果。

在上述两种方式中，品质因数Q和损耗D是相同的。

显示、量程和量程保持，仪器以五位数值显示主参数，使用“LCR”键选择L、C和R，单位如下：L： uH、mH、H ；C： pF、nF、uF；R： Q、KQ、MQ。

本仪器共分三个量程，三个高精密电阻依次对应于各个量程，不同量程决定了不同的测试范围，所有量程构成了仪器完整的测试范围。

仪器使用锁定键处于ON可使量程固定。

3.3连接被测电容、电感、电阻，根据实测试件，选用合适之测试夹具或测试电缆。

选用测试电缆应保证HD、HS、 LD、LS在未端短接。

被测试件引线应清洁，与测试端保持良好接触。

4.0注意事项4.1仪器连接试件的测试导线应远离强电磁场，以免对测量产生干扰。

4.2仪器测试完毕或排除故障时需打开仪器时，应将电源开关置于OFF位置并拔下电源插头。

仪器测试夹具或测试电缆应保持清洁，备测试件引脚应保持清洁，以保证试件接触良好，夹具簧片调整至适当的松紧程度。

4.3清“0”功能。

本仪器通过对存在于测试电缆或测试夹具上的杂散电抗和引线电阻清除以提高仪器测试精度，这些阻抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，并将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性。

LCR数字电桥一、目的规范LCR数字电桥的使用。

二、适用范围适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。

三、职责检验员负责基本的测试调节与维护，并作校准记录。

四、主要技术指标1.测试频率：50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、100 kHz；2.测试电平：1.0V、0.3 V、0.1V；3.测量参数：L-Q、C-D、R-Q、Z-Q；4.测量准确度：0.1%；5.测量速度：快速、中速、快速6.等效方式：串联、并联；7.显示位数：主要参数5位，副参数5位。

五、操作规范1.TH2810D参数设置2.TH2817B参数设置六、校准办法按照国家有关规定，数字电桥属于非强制检定计量器具。

根据我公司的具体情况，数字电桥的校准周期定为一年。

为得到精确的测量，测量前要进行开路和短路的自校。

开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。

1.LCR数字电桥自校清零时间每天使用前进行清零。

2.仪器清零前准备，设备处于测试装态，准备短路片1片。

3.TH2810D清零a)仪器处于测试状态，按下SHIFT键。

b)按下CLEAR键选择清零功能。

c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。

d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。

如果清零结果正确，LCD副参数显示区显示“PASS”字符。

e)清零结束后，按ESC键取消清零功能返回测试状态。

4. TH2817B清零a)开路清零b)短路清零六、运行检查发现异常时的处理1.立即停止该设备的检测活动；2.查明设备异常的原因，如不能自修，则应送国家授权的计量测试检定机构进行维修检定；3.品质部组织相关人员追查使用该设备检测的产品流向；4.评价以往检测结果的有效性，确定需重新检测的范围；5.实施重新检测。

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
公司所有来料的电阻、电容、电感。

测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：L:0.01uH—9999H C:0.OlpF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。

3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。

4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。

3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至L灯亮。

3.4根据显示情况调节“频率”，使读数更精确。

3.5不允许被测物带电测试。

3.6测完后一切归位。

制定: 审核: 批准:。

LCR数字电桥操作规程（ISO9001-2015）1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命。

2.范围：本作业指导书适用该仪器的使用操作。

3.职责：工艺组: 负责仪器定期校验。

实验室：负责仪器设备保养，作业指导书编写。

使用者：按照作业指导书使用仪器。

4.作业内容：4.1.仪器参数4.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.4.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.4.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%;4.2.仪器面板4.3.功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R 914 153.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键: 灯亮仪器处于锁定状态，仪器测试速度最高.10.接地端:用于被测元件之屏蔽地.11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环.13参数键: 每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.14.电源开关:按下，电源接通；弹出，电源断开.15.测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.4.4.操作步骤：4.4.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.4.4.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）4.4.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.4.4.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.4.4.5.清“0”功能4.4.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性. 4.4.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.4.4.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.4.4.6.等效功能4.4.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.4.4.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.4.4.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC谐振则使用并联等效电路.4.4.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.4.4.7.测量速度选择, 所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.4.4.8.电平选择, 一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.4.5.操作注意事项4.5.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.4.5.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.4.5.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.4.5.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.4.5.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.。

LCR数字电桥安全操作规程（ISO9001-2015）1.0目的确保操作人员在使用时得到正确的数据，并有一致的使用方法。

2.0适用范围2.1适用于本厂所有用来检测使用的TH2810B/TH2618B/TH2775B系列LCR数字电桥。

3.0使用注意事项：3.1对仪器操作前应详细阅读操作指引的注意事项，电源插座不能与大功率电气设备共享一个插座，避免发生干扰仪器工作或电冲击损坏仪器。

以上要求按的按键，一律不可以乱按。

3.2注意：测量有铅的物料时要更换有铅的夹子，测量无铅物料时也同样更换无铅的夹子，不可以混用。

3.3为保证操作人员的人生安全，在将电源线接到仪器之前，应检查使用场合的电源相线、零线、保护地线是否正确连接、保护地线应与大地可靠的相连，以防机壳带静电。

3.4不要在带电的情况下插拨元器件及连接线，防止元器件损坏或仪器不必要的烧坏，不允许连续不定的开关仪器超过三次，以免引起程序絮乱从而导致校正数据、储存数据丢失。

4.0操作前注意事项：4.1将测试所用的夹具或测试电线连接于本仪器前面标识为HD、HS、LS、LD四个测试端。

4.2仪器使用时特别是连接器件或测试导线必须远离高强电磁场，以免发生干扰。

4.3仪器测试夹具或测试电线应保持清洁，以保证试件良好，功能按键不可以随意乱调。

4.4测试环境温度要求：18℃-28℃，湿度要求：≤72%RH。

4.5请不要在多尘、振动、强光直射、有腐蚀气体等不良环境下使用仪器。

4.6若被测件为电容时，尽管仪器具有专门设计的抗冲击电路，通过将被测电容与信号源测试部分相隔离和吸收回路，使得由于电容带电对仪器的破坏大大减低，但从仪器的可靠性和安全性来讲，应先将被测电容的余电放干净，再进行测试。

5.0操作步骤：5.1插上AC220V交流电压，将面板电源开关置于“ON”状态，显示窗口应有数字显示，预热10分钟，待机内达到平衡后进行正常测试。

5.2功能说明：仪器键盘主要由七个按键组成，所有按键均为复用按键，无直接定义。

操作规程文件修订页1目的通过规范此操作程序，确保操作人员操作过程的正确性及测试结果的准确性。

2适用范围本操作规程适用于公司所用LCR数字电桥测试仪。

3术语和定义引用公司《管理手册》中的术语和定义。

4职责和权限仪器使用人员必须按此规程操作。

5操作指引5.1根据所测试的部品选择合适的测试夹具。

5.2打开电源开关预热15分钟。

5.3观察仪器自检是否正常。

5.4按“设定”按钮进入设定状态。

5.5选择所需测量参数（L/Q、C/D、R/Q、Z/Q、Z/D其中除Z、D、Q外的参数L、C、R的测量值均有串联和并联等效之分，且随D值的不同而变化）。

5.6选择所需测量频率(100HZ\120HZ\1KHZ\10KHZ\40KHZ等)及显示方式(一般为直读)。

5.7选择合适的测试信号电平(1.0V\0.3V\0.1V)。

为了得到最佳的测量效果，应根据实际检测的元件及仪器可以达到的信噪比来选择仪器的测试电平。

5.8选择测量速度（快、中、慢）及等效方式（串联SER，并联PAR）。

5.9选择测量的量程(自动\保存)及方式(连续\单次) 。

5.10使用低阻导线使测试夹测试端短接，对仪器执行短路清“O”。

5.11去掉低阻导线，对仪器执行开路清“O”。

5.12将待测器件连接于测试端按开始按钮开始测试，从显示器A和B可读出测量结果。

5.13注意事项5.13.1本仪器的外偏置电压最高为100V\DC，当外偏置电源加至仪器时，仪器测试端便存在直流高压，在对仪器进行测试时应当特别小心。

5.13.2不要在带电情况下插拔元器件及连接线，防止元器件或仪器不必要的损坏。

5.13.3为了保证操作人员的人身安全，在将电源线接至仪器前，应检查使用区域的电源相线、零线、保护地线是否正确连接，保护地线应可靠的与大地连接，以防机壳带电。

5.13.4使用人员需根据校准周期定期将仪器送计量室校准，以确认其运行良好。

6相关及支持文件6.1监视和测量设备控制程序6.2仪器使用说明书6.3 CCC、CQC工厂质量保证能力要求7记录监视和测量设备点检/保养记录表。

数字电桥（LCR表）操作和保养规程一、使用说明LCR表主要用来测试电阻、电容、电感、复阻抗、品质因数、损耗角正切值。

二、操作规程1．正确地使用电源，合上电源开关。

仪器将点亮所有的显示部件进入初始测量状态；2．选择所需的测量参数L/Q、C/Q、R/Q、Z/Q；3．必要的话，选择合适的等效型式(详见LCR使用说明书)；4．选择择所需的测量频率信号电平；5．必要的话，选择合适的信号源内阻(详见LCR使用说明书)；6．连接合适的测试夹具或测试电缆(仪器随机配有四端开尔文测试电缆、顶针测试夹具、测试钳)；7．连接食品提供的镀金短路片于测试夹具或测试电缆，对仪器执行短路清零；8．开机后预热10分钟便可测量；9．将待测器件连接于测试端，从显示器可读出测量结果。

三、注意事项1．电感器的测量：由于不同仪器的测试信号电流的不同、则使用不同测试仪器时可能会得到不同的测试结果，这主要取决于仪器的信号源输出电压和信号源内阻。

如要使测试结果保持一致则必须使信号源内阻满足测试电流的要求，以达到不同仪器测试结果的一致性(详见详见LCR使用说明书)。

2．带电电容的冲击保护：若被测件为电容器时，尽管仪器具有专门设计的抗冲击电路，通过将被测电容与信号测试部分相隔离及吸收回路，使得由于电容带电对仪器的破坏性大大降低。

但从仪器的可靠性和安全性角度来讲，应先将被测电容器的余电放干净，再进行测试。

充有较高电压的电容器插入测试夹具后可能会损坏仪器。

四、保养规程计量器具无需做日常保养规定，若在使用过程发现异常请及时通知计量管理人员外送检修。

计量器具无需做日常保养规定，若在使用过程发现异常请及时通知计量管理人员外送检修。
