电路图基础知识及电路图的识别

修理工培训教材基础电路和怎样看电路图一、基本放大电路1、基本放大电路的组成放大器的功用放大器是放大信号的一种装置。

它的功用是将微弱的电信号（电压、电流、功率等）放大到所需要的数值，从而使电子设备的终端执行元件（如继电器、扬声器、仪器等）有所动作或显示。

下面以扩音机为例来说明，如图2-1所示。

话筒将变化的声音转换为变化的电压或电流信号，由话筒输出的电信号是得弱的，这个小信号经放大器放大为较大的电信号输出给喇叭，喇叭再把这个放大的电信号转换成声音，这样，由话筒来的声音就被放大了。

这里话筒与喇叭只起了在声能和电能之间相互转换的作用，而音量的增大，是由于放大器将微小的电信号转换成较大的电信号的结果，这就是放大器的放大作用。

应该指出，放大后的声音必真实反映讲话人的声音，这就是说放大应上一种不失真的电信号的增在大。

从能量的角度来看，放大器将微小的电信号转换成较大的电信号，这增加的能量是由谁提供的呢？从图2-1看出，放大器中的主要元件是三极管，当放大器工作时，除了输入电信号外，必须接有直源电源，微弱能量的输入信号加到三极管的输入端，通过三极管的电流控制作用将外加直流电能量转换成具有较大能量的输出信号。

因此，放大器实质上是一种较小的能量去控制较大能量的转换装置。

图中的直流电源就是提供放大所需能量的能源。

顺便指出，凡是给放大器提供输入信号的称为信号源，例如图中的话筒；凡是接受放大器的电信号的称为负载，例如图中的喇叭。

二、基本放大电路的组成基本放大电路是指由一个放大器（如三极管）所构的成简单放大电路，如图2-2所示。

它是一个三极管V、两个电阻R B、R C、两个电容C1、C2及两个电源E B、E C共同组成。

并依靠电容C1、C2与前边的信号源和后边的负载相连接。

所以AO为放大电路的输入端，DO为放大电路的输出端。

整个放大电路分成输入回路和输出回路两部分。

由信号源来的正弦交流输入信号U i加在放大电路的AO输入端，再通过C i加到三极管的基——射极上，这是输入部分。

电工识图基础知识一些电工识图基础学问，盼望对大家有用。

1、电路图：电路图是利用各种电气符号、图线来表示电气系统中各种电气设备、装置、元件的相互关系或连接关系，阐述电的工作原理，用来指导各种电气设备、电路的安装接线、运行、维护和管理。

它是电气工程语言，是进行技术沟通不行缺少的手段。

2、主要电路图：常用电路图有电路原理图和电路接线图3、电路原理图：原理图是用来说明电气掌握线路的工作原理、各电气元件的相互作用和相互关系。

所以它应包括全部电气元件的导电部分和接线端头，而不考虑各元件的实际位置。

4、电路原理图绘制方法和原则：Ⅰ、在电路图中，主电路、电源电路、掌握电路、信号电路分开绘制。

无论是主电路还是帮助电路，各电器元件一般应按生产设备动作的先后动作挨次从上到下或从左到右依次排列，可水平布置或垂直布置。

Ⅰ、全部电器的开关和触点的状态，均以线圈未通电状态；手柄置与零位；行程开关、按钮等的接点不受外力状态；生产机械为开头位置。

Ⅰ、为了阅读、查找便利，在含有接触器、继电器线圈的线路单元下方或旁边，可标出该接触器，继电器各触点分布位置所在的区号码。

Ⅰ、同一电器各导电部分经常不画在一起，应以同一标号注明。

5、电气接线图绘制方法及原则：1.各电气的符号、文字和接线编号均于电路原理图全都。

2. 电气接线图应清晰的表示各电器的相对位置和他们之间的电气连接。

所以同一电器的各导电部分是画在一起的，常用虚线框起来，尽可能的反映实际状况。

3. 不在同一掌握箱内或不在同一配电屏上的各电器连接导线，必需通过接线端子进行，不能直接连接。

4. 成束的电线可以用一条实线表示，电线许多时，可在电器接线端只标明导线的线号和去向，不肯定将导线全部画出。

5. 接线图应表明导线的种类、截面、套管型号、规格等等。

小学问：在电器维护中，经常依据电器设备的电流来选择线径、爱护等。

所以依据已知条件求得电器电流很重要。

但往往现场条件又没有相应计算设备，所以这就应当把握估算技巧。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

怎样看懂电路图（完整版）如何看懂电路图1——模数电基础知识如何看懂电路图2——电源电路单元如何看懂电路图3——放大电路如何看懂电路图4——振荡和调制电路如何看懂电路图5——脉冲电路如何看懂电路图6——数字逻辑电路如何看懂电路图7——电路中的555电路如何看懂电路图1——学电子跟我来电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图0电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词一一元器件开始有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图1所示，其中（a ）表示一般的阻值固定的电阻器，（b）表示半可调或微调电阻器；（c）表示电位器；（d）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ” R,的后面再加一个说明它有调节功能的字符“P在某些电路中，对电阻器的功率有一定要求，可分别用图1中（e ）、（f ）、（g ）、（h ）所示符号来表示。

几种特殊电阻器的符号第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

如何看懂电子电路图电子电路识图的基本方法和技巧说明对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。

其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。

任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。

只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。

1、从基本元器件入手，为识图打下良好的基础。

电子元器件是构成电子产品的基础。

因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。

2、掌握基本单元电路，为识读复杂电路打下基础。

在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。

3、分解复杂电路。

复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。

4、掌握基本单元电路之间的连接方法。

基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。

5、明确各分体元器件在电子电路中所起的作用。

为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。

电阻器：在电路中主要起限流、分压的作用。

1）电阻器与电阻器在电路中并联一般是为。

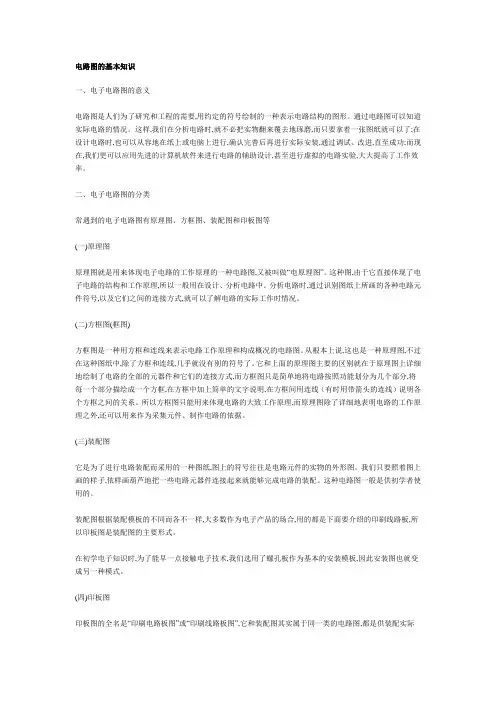

电路图的基本知识一、电子电路图的意义电路图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。

通过电路图可以知道实际电路的情况。

这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,而只要拿着一张图纸就可以了;在设计电路时,也可以从容地在纸上或电脑上进行,确认完善后再进行实际安装,通过调试、改进,直至成功;而现在,我们更可以应用先进的计算机软件来进行电路的辅助设计,甚至进行虚拟的电路实验,大大提高了工作效率。

二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印板图等(一)原理图原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。

这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电路中。

分析电路时,通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路的实际工作时情况。

(二)方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

从根本上说,这也是一种原理图,不过在这种图纸中,除了方框和连线,几乎就没有别的符号了。

它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式,而方框图只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。

所以方框图只能用来体现电路的大致工作原理,而原理图除了详细地表明电路的工作原理之外,还可以用来作为采集元件、制作电路的依据。

(三)装配图它是为了进行电路装配而采用的一种图纸,图上的符号往往是电路元件的实物的外形图。

我们只要照着图上画的样子,依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。

这种电路图一般是供初学者使用的。

装配图根据装配模板的不同而各不一样,大多数作为电子产品的场合,用的都是下面要介绍的印刷线路板,所以印板图是装配图的主要形式。

电路识别是初中物理电学的重点之一，电路识别相关的包括二部分：电路图简化以及电路图、实物图互化。

一、标号法简化电路图。

先看口诀，就两部分，很简单：标号和画图1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 纯导线连通的节点等同一个节点，标同样的数字（若同一节点出现不同标号，取大标号）(3) 沿着导线过一个用电器（注：不包括电表），数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图中各用电器或电表两端的节点标号，将该用电器或电表画在相应的两节点号之间。

（在简化图中放入电流表时要注意其是跟哪个用电器串联）(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器或电压表两端标号相等时，相当于一根导线接在用电器两端，因此用电器或电压表短路没有电流原本常用的方法先摘掉表，再把有导线连接的部分看成一个点，我管这种方法叫捏包子。

而标点法的标点阶段就是在捏包子前先标记下哪些点是应该捏在一起的；画图阶段，就是直接把包子捏上，从而得到清纯的简化电路图。

二、“妙招”判断电路、画电路图、连接实物图第一、把串并联定义搞清楚第二、弄清串并联的特点【一】串联特点：（1）只有一条电流回路；（2）一个开关控制所有用电器；（3）一处断路所有用电器都不工作；（4）串联电路可以发生局部短路；【二】并联特点：（1）有多条电流回路；（2）可以实现一个开关控制一个用电器；（3）一个用电器发生断路不影响其他用电器工作（4）并联不可能发生局部短路，一短全短；1、判断电路：①定义法识别:串联电路为首尾相连,并联电路为首首相连,尾尾相联②电流法:看电路中电流有没有分支,电流始终一条道没有分支为串联,有分有合则为并联③拆除法(最管用的一种):按特点的（3）人为制造断路法，摁（断开的意思）这一个用电器看其他用电器，能不能工作，不能工作是串联，能工作的是并联（电路摁电器符号，实物图摁实物），简单、方便、准确。

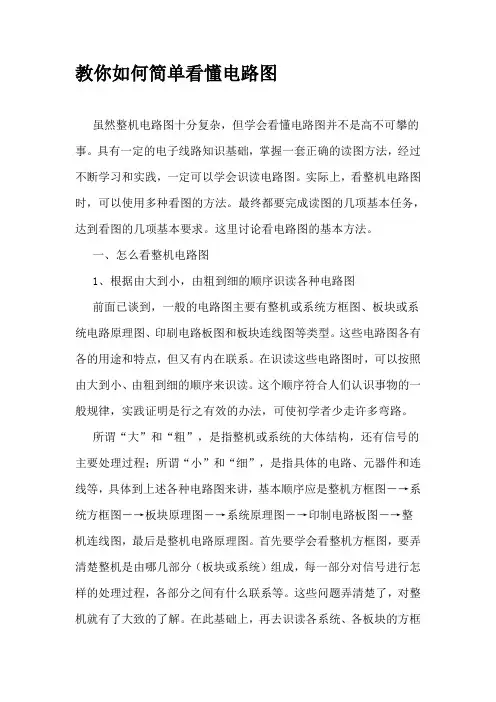

教你如何简单看懂电路图虽然整机电路图十分复杂，但学会看懂电路图并不是高不可攀的事。

具有一定的电子线路知识基础，掌握一套正确的读图方法，经过不断学习和实践，一定可以学会识读电路图。

实际上，看整机电路图时，可以使用多种看图的方法。

最终都要完成读图的几项基本任务，达到看图的几项基本要求。

这里讨论看电路图的基本方法。

一、怎么看整机电路图1、根据由大到小，由粗到细的顺序识读各种电路图前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

所谓“大”和“粗”，是指整机或系统的大体结构，还有信号的主要处理过程；所谓“小”和“细”，是指具体的电路、元器件和连线等，具体到上述各种电路图来讲，基本顺序应是整机方框图―→系统方框图―→板块原理图―→系统原理图―→印制电路板图―→整机连线图，最后是整机电路原理图。

首先要学会看整机方框图，要弄清楚整机是由哪几部分（板块或系统）组成，每一部分对信号进行怎样的处理过程，各部分之间有什么联系等。

这些问题弄清楚了，对整机就有了大致的了解。

在此基础上，再去识读各系统、各板块的方框图。

要了解各系统、板块主要由哪几部分构成，每一部分的主要作用及对信号的处理过程，并要了解各部分之间的关系。

这些问题搞清了，也就明白了在该系统中信号如何流动和如何处理的。

在掌握了各部分的方框图以后，再去识读相应的原理图。

原理图是由元器件的符号和连线构成的。

在原理图中，画出各个部分由什么样具体电路构成，每个元器件有什么作用，详细的信号走向和被处理的过程，如何达到设计要求。

各部分原理图搞清楚了，整机的工作原理也就容易明白了。

此后，再去识读印制电路板图。

这种图不是讲工作原理，而是讲怎样把原理图变成实用机。

如何看懂电路图电源电路单元前面介绍了电路图中的元器件的作用和符号。

一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。

其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。

好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。

同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。

因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。

按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。

下面我们选最常用的基本单元电路来介绍。

让我们从电源电路开始。

一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。

初中物理电路图基础知识分析讲解初中物理是我们学生们必须学习的一门科目，其中涉及到诸如电路图等相关知识点。

以下将分别从电路图的基本构成、电路图的符号、电路图的绘制要点解析电路图的基础知识。

一、电路图的基本构成电路图通常由电源、导线、电器元件等多个构成要素组成。

电源常为电池、电源等，导线则是将电器元件连接起来的必要媒介，电器元件便是电路图的核心所在，如电阻、电容、电感器、开关等。

二、电路图的符号电路图的符号种类繁多，常见符号如下：1、电源符号电池、电源的电压符号一般用标准化的符号表示，电极上的符号是阴、阳极。

2、导线符号通常为一条细线，表示导体，若箭头指向线上，则表示电流方向;若箭头指向线外，则表示电流方向与箭头相反。

3、电阻符号电阻的符号为一个长方形，但注意电阻值应显示在内。

4、电容符号电容器的符号通常表示为两个平行的平板或圆轮，两平板间有空气介质或其他绝缘物质隔开。

5、开关符号开关代表前后连接或断开连接两电路的元件。

通常有普通开关、双刀双掷开关、三刀双掷开关等。

三、电路图的绘制要点要绘制清晰、准确、规整的电路图，我们需要遵循一定的原则和要点，具体如下：1、线条的规范化线条是电路图的重要组成部分，画线时应符合规范，如线宽应左高右低，粗细应随用途不同而变化。

2、符号选用妥当符号应以标准化、规范化的符号为主，有些不能选用标准符号的，可以用各种容易理解的字符代替。

3、杂物限制尽可能使用整齐，美观的排列方式，避免线路居长而乱的不锻炼。

综上所述，电路图是初中物理中的一个重要内容，掌握电路图的基本构成、符号和绘制要点是学生们取得好成绩的不可或缺的步骤。

在实践中，我们需要结合实际问题运用所学的知识，用电路图的方式来展示我们的解题思路和理解层次，更加高效地完成学业需求。

小学电路图解知识总结电路图是电子学中常见的图示工具，用于表示电路中各个元件之间的连接关系和工作原理。

对于小学生来说，学习电路图的基础知识可以帮助他们理解电器的工作原理，提高动手能力和解决问题的能力。

本文将对小学电路图的基本知识进行总结和解析。

一、电路图的基本符号1. 元件符号：电路图中使用各种符号表示电路中的元件，例如电池、灯泡、开关等。

其中，电池通常用直线和长短线表示，灯泡用特定形状的图标表示，开关用不同形状表示。

2. 连接线符号：连接线通常用直线表示，表示元件之间的连接关系。

通过连接线，电流可以在不同的元件之间流动，实现电路的工作。

3. 连接点符号：连接点是连接线的交叉点，用于表示两个连接线之间的连接关系，通常画为一个小圆圈。

二、电路中常见元件及其符号1. 电源：电路中常见的电源是电池，它提供电流供电。

电池用一个直线和两个短线表示，短线表示正极，直线表示负极。

2. 灯泡：灯泡用一个特定形状的图标表示，在电路中扮演发光元件的角色。

灯泡必须与电源相连接才能工作，正极与正极相连，负极与负极相连。

3. 开关：开关用不同形状表示，有的是两个交叉的直线，有的是一个弯曲的直线。

开关的作用是控制电流的通断，当开关打开时，电流可以流动，当开关关闭时，电流断开。

4. 电流表：电流表用字母"A"表示，它的作用是测量电路中的电流强度。

电流表通常与电路中的连接处打上一个X符号，表示测量电流的地方。

三、电路图中的基本概念1. 电流：电路中的电流是指电荷在电路中的流动，它的单位是安培(A)。

电流的大小和方向由电源的正负极性和电路中的元件决定。

2. 电压：电路中的电压是指电荷的能量转换率，即单位电荷通过电路元件时所释放或吸收的能量。

它的单位是伏特(V)。

电压的大小决定电流的强弱。

3. 电阻：电阻是电路中阻碍电流流动的元件，它用来限制电流的通过。

电阻的单位是欧姆(Ω)，电阻越大，电流通过的越慢。

四、电路图中的电路组成1. 串联电路：串联电路是指电路中的元件依次相连，电流只有一条路径。
