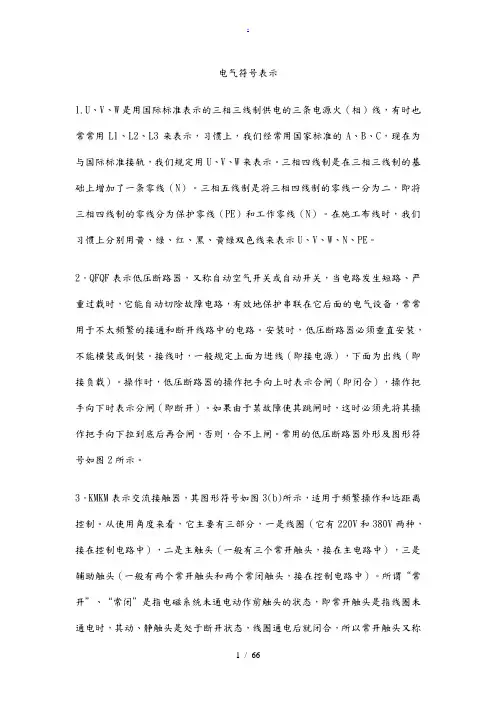

电气符号表示1.U、V、W是用国际标准表示的三相三线制供电的三条电源火(相)线,有时也常常用L1、L2、L3来表示,习惯上,我们经常用国家标准的A、B、C,现在为与国际标准接轨,我们规定用U、V、W来表示。
三相四线制是在三相三线制的基础上增加了一条零线(N)。
三相五线制是将三相四线制的零线一分为二,即将三相四线制的零线分为保护零线(PE)和工作零线(N)。
在施工布线时,我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。
2.QFQF表示低压断路器,又称自动空气开关或自动开关,当电路发生短路、严重过载时,它能自动切除故障电路,有效地保护串联在它后面的电气设备,常常用于不太频繁的接通和断开线路中的电路。
安装时,低压断路器必须垂直安装,不能横装或倒装。
接线时,一般规定上面为进线(即接电源),下面为出线(即接负载)。
操作时,低压断路器的操作把手向上时表示合闸(即闭合),操作把手向下时表示分闸(即断开)。
如果由于某故障使其跳闸时,这时必须先将其操作把手向下拉到底后再合闸,否则,合不上闸。
常用的低压断路器外形及图形符号如图2所示。
3.KMKM表示交流接触器,其图形符号如图3(b)所示,适用于频繁操作和远距离控制。
从使用角度来看,它主要有三部分,一是线圈(它有220V和380V两种,接在控制电路中),二是主触头(一般有三个常开触头,接在主电路中),三是辅助触头(一般有两个常开触头和两个常闭触头,接在控制电路中)。
所谓“常开”、“常闭”是指电磁系统未通电动作前触头的状态,即常开触头是指线圈未通电时,其动、静触头是处于断开状态,线圈通电后就闭合,所以常开触头又称为动合触头。
常闭触头是指线圈未通电前,其动、静触头是闭合的,而线圈通电后则断开,所以常闭触头又称为动断触头。
其外形一般有两种,一种是考工柜上的,另一种如图3(a)所示。
检查时,我们可以用万用表的R×1挡检查触头系统的开断情况,用万用表的R×10或R×100挡或数字表的2K挡检查线圈的好坏。

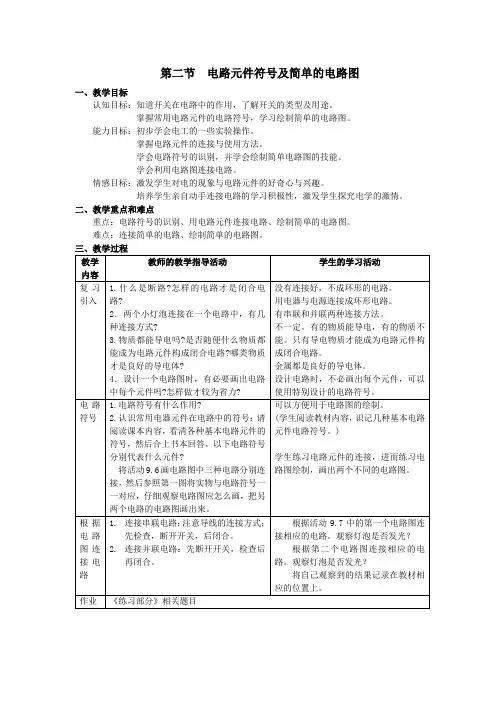

第二节电路元件符号及简单的电路图
一、教学目标
认知目标:知道开关在电路中的作用,了解开关的类型及用途。
掌握常用电路元件的电路符号,学习绘制简单的电路图。
能力目标:初步学会电工的一些实验操作。
掌握电路元件的连接与使用方法。
学会电路符号的识别,并学会绘制简单电路图的技能。
学会利用电路图连接电路。
情感目标:激发学生对电的现象与电路元件的好奇心与兴趣。
培养学生亲自动手连接电路的学习积极性,激发学生探究电学的激情。
二、教学重点和难点
重点:电路符号的识别、用电路元件连接电路、绘制简单的电路图。
难点:连接简单的电路、绘制简单的电路图。

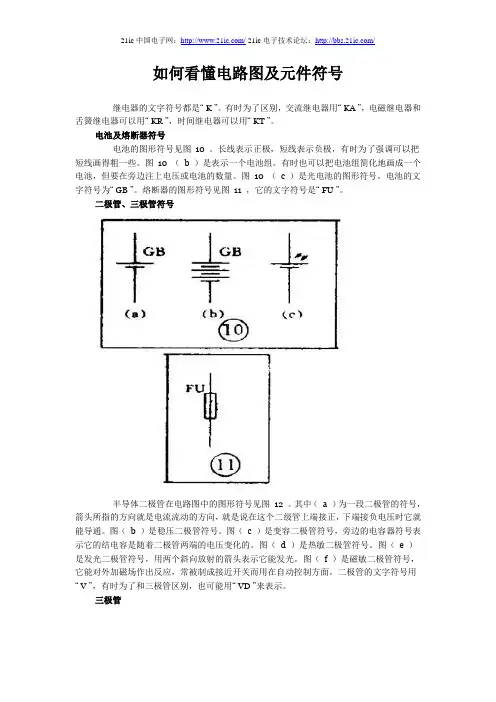

如何看懂电路图及元件符号继电器的文字符号都是“ K ”。
有时为了区别,交流继电器用“ KA ”,电磁继电器和舌簧继电器可以用“ KR ”,时间继电器可以用“ KT ”。
电池及熔断器符号电池的图形符号见图10 。
长线表示正极,短线表示负极,有时为了强调可以把短线画得粗一些。
图10 ( b )是表示一个电池组。
有时也可以把电池组简化地画成一个电池,但要在旁边注上电压或电池的数量。
图10 (c )是光电池的图形符号。
电池的文字符号为“ GB ”。
熔断器的图形符号见图11 ,它的文字符号是“ FU ”。
二极管、三极管符号半导体二极管在电路图中的图形符号见图12 。
其中( a )为一段二极管的符号,箭头所指的方向就是电流流动的方向,就是说在这个二级管上端接正,下端接负电压时它就能导通。
图( b )是稳压二极管符号。
图(c )是变容二极管符号,旁边的电容器符号表示它的结电容是随着二极管两端的电压变化的。
图(d )是热敏二极管符号。
图(e )是发光二极管符号,用两个斜向放射的箭头表示它能发光。
图(f )是磁敏二极管符号,它能对外加磁场作出反应,常被制成接近开关而用在自动控制方面。
二极管的文字符号用“ V ”,有时为了和三极管区别,也可能用“ VD ”来表示。
三极管由于PNP 型和NPN 型三极管在使用时对电源的极性要求是不同的,所以在三极管的图形符号中应该能够区别和表示出来。
图形符号的标准规定:只要是PNP 型三极管,不管它是用锗材料的还是用硅材料的,都用图13 ( a )来表示。
同样,只要是NPN 型三极管,不管它是用锗材料还是硅材料的,都用图13 ( b )来表示。
图13 ( c )是光敏三极管的符号。
图13 ( d )表示一个硅NPN 型磁敏三极管晶闸管、单结晶体管、场效应管的符号晶闸管是晶体闸流管或可控硅整流器的简称,常用的有单向晶闸管、双向晶闸管和光控晶闸管,它们的符号分别为图14 中的( a )( b )(c )。

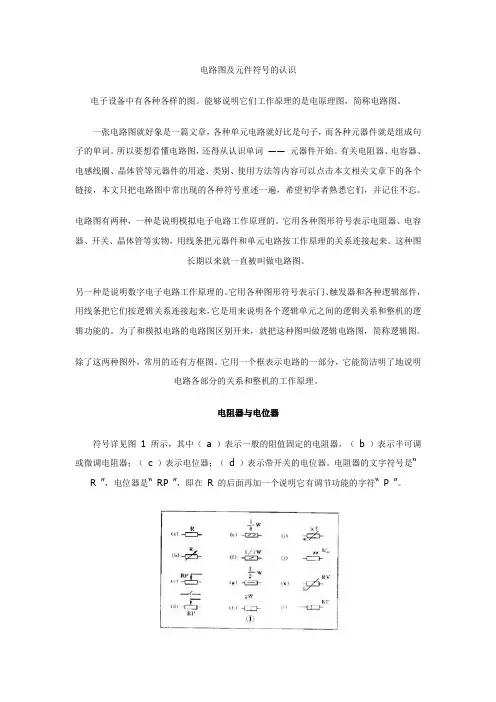

电路图及元件符号的认识电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图,简称电路图。
一张电路图就好象是一篇文章,各种单元电路就好比是句子,而各种元器件就是组成句子的单词。
所以要想看懂电路图,还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接,本文只把电路图中常出现的各种符号重述一遍,希望初学者熟悉它们,并记住不忘。
电路图有两种,一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物,用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件,用线条把它们按逻辑关系连接起来,它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来,就把这种图叫做逻辑电路图,简称逻辑图。
除了这两种图外,常用的还有方框图。
它用一个框表示电路的一部分,它能简洁明了地说明电路各部分的关系和整机的工作原理。
电阻器与电位器符号详见图1 所示,其中(a )表示一般的阻值固定的电阻器,(b )表示半可调或微调电阻器;(c )表示电位器;( d )表示带开关的电位器。
电阻器的文字符号是“ R ”,电位器是“ RP ”,即在R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中,对电阻器的功率有一定要求,可分别用图1 中(e )、(f )、(g )、(h )所示符号来表示。
几种特殊电阻器的符号:第1 种是热敏电阻符号,热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的,用NTC 来表示;有的是正温度系数的,用PTC 来表示。
它的符号见图(i ),用θ 或t°来表示温度。
它的文字符号是“ RT ”。
第2 种是光敏电阻器符号,见图 1 (j ),有两个斜向的箭头表示光线。
电路图常见电器元件标识及符号Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT电气元件图形符号介绍_常用电气元件图形符号大全电气图形符号是指用于各种设备上,作为操作指示或用来显示设备的功能或工作状态的图形符号,例如:电气设备用图形符号、纺织设备用图形符号等。
网站数据库中收录现行的含有设备用图形符号的国家标准共26项,所含设备用图形符号共2902个。
图形符号的种类和组成:图表符号一般分为:限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用,必须同其他符号组合使用,构成完整的图形符号。
如交流电动机的图表符号,由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号,由测量继电器方框符号要素,特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中,如系统图和框图中,由方框符号内带有限定符号以表示对象的功能和系统的组成,如整流器图表符号,由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
常用电气元件图形符号:1、基本文字符号2、辅助文字符号用R 记录、反RD红RST 复位RES 备用RUN运行S 信号ST 启动SET 置位、定位SAT 饱和STE 步进STP停止SYN 同步T 温度、TE无干扰接地V 速度、电压、真空WH 白YE黄图形符号大全:序号图形符号说明1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4KM接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9QF断路器10QS隔离开关11熔断器一般符号FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21按钮开关(不闭锁)SB22 旋钮开关、旋转开关(闭锁)位置开关,动合触点23限制开关,动合触点位置开关,动断触点24限制开关,动断触点热敏开关,动合触点25注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器58 电容器一般符号可变电容器59可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62电压表PV63电流表PA64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66无功功率表PR67功率因素表PW68频率表PF69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73电能表(瓦特小时表)PJ74无功电能表PJR75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组84 带抽头的原电池组或蓄电池组85 接地一般符号86 接机壳或接底板87 无噪声接地88 保护接地89 等电位90 电缆终端头。

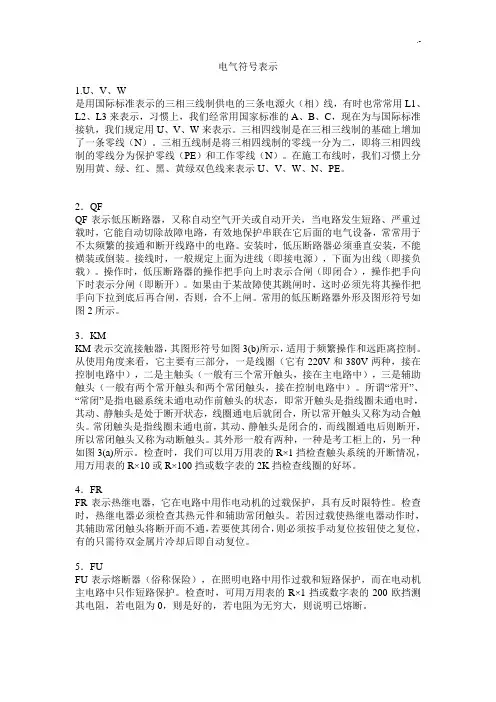

电气符号表示1.U、V、W是用国际标准表示的三相三线制供电的三条电源火(相)线,有时也常常用L1、L2、L3来表示,习惯上,我们经常用国家标准的A、B、C,现在为与国际标准接轨,我们规定用U、V、W来表示。
三相四线制是在三相三线制的基础上增加了一条零线(N)。
三相五线制是将三相四线制的零线一分为二,即将三相四线制的零线分为保护零线(PE)和工作零线(N)。
在施工布线时,我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。
2.QFQF表示低压断路器,又称自动空气开关或自动开关,当电路发生短路、严重过载时,它能自动切除故障电路,有效地保护串联在它后面的电气设备,常常用于不太频繁的接通和断开线路中的电路。
安装时,低压断路器必须垂直安装,不能横装或倒装。
接线时,一般规定上面为进线(即接电源),下面为出线(即接负载)。
操作时,低压断路器的操作把手向上时表示合闸(即闭合),操作把手向下时表示分闸(即断开)。
如果由于某故障使其跳闸时,这时必须先将其操作把手向下拉到底后再合闸,否则,合不上闸。
常用的低压断路器外形及图形符号如图2所示。
3.KMKM表示交流接触器,其图形符号如图3(b)所示,适用于频繁操作和远距离控制。
从使用角度来看,它主要有三部分,一是线圈(它有220V和380V两种,接在控制电路中),二是主触头(一般有三个常开触头,接在主电路中),三是辅助触头(一般有两个常开触头和两个常闭触头,接在控制电路中)。
所谓“常开”、“常闭”是指电磁系统未通电动作前触头的状态,即常开触头是指线圈未通电时,其动、静触头是处于断开状态,线圈通电后就闭合,所以常开触头又称为动合触头。
常闭触头是指线圈未通电前,其动、静触头是闭合的,而线圈通电后则断开,所以常闭触头又称为动断触头。
其外形一般有两种,一种是考工柜上的,另一种如图3(a)所示。
检查时,我们可以用万用表的R×1挡检查触头系统的开断情况,用万用表的R×10或R×100挡或数字表的2K挡检查线圈的好坏。

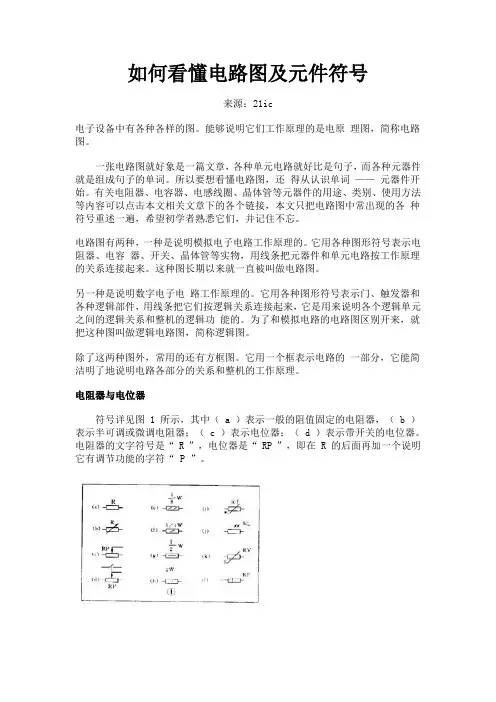

如何看懂电路图及元件符号来源:21ic电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图,简称电路图。
一张电路图就好象是一篇文章,各种单元电路就好比是句子,而各种元器件就是组成句子的单词。
所以要想看懂电路图,还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接,本文只把电路图中常出现的各种符号重述一遍,希望初学者熟悉它们,并记住不忘。
电路图有两种,一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物,用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件,用线条把它们按逻辑关系连接起来,它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来,就把这种图叫做逻辑电路图,简称逻辑图。
除了这两种图外,常用的还有方框图。
它用一个框表示电路的一部分,它能简洁明了地说明电路各部分的关系和整机的工作原理。
电阻器与电位器符号详见图 1 所示,其中( a )表示一般的阻值固定的电阻器,( b )表示半可调或微调电阻器;( c )表示电位器;( d )表示带开关的电位器。
电阻器的文字符号是“ R ”,电位器是“ RP ”,即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中,对电阻器的功率有一定要求,可分别用图 1 中( e )、( f )、( g )、( h )所示符号来表示。
几种特殊电阻器的符号:第 1 种是热敏电阻符号,热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的,用 NTC 来表示;有的是正温度系数的,用 PTC 来表示。
它的符号见图( i ),用θ或t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号,见图 1 ( j ),有两个斜向的箭头表示光线。

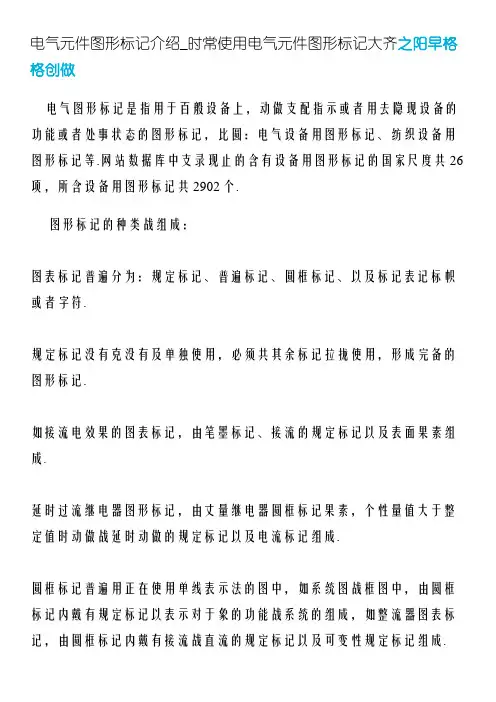

电气元件图形标记介绍_时常使用电气元件图形标记大齐之阳早格格创做电气图形标记是指用于百般设备上,动做支配指示或者用去隐现设备的功能或者处事状态的图形标记,比圆:电气设备用图形标记、纺织设备用图形标记等.网站数据库中支录现止的含有设备用图形标记的国家尺度共26项,所含设备用图形标记共2902个.图形标记的种类战组成:图表标记普遍分为:规定标记、普遍标记、圆框标记、以及标记表记标帜或者字符.规定标记没有克没有及单独使用,必须共其余标记拉拢使用,形成完备的图形标记.如接流电效果的图表标记,由笔墨标记、接流的规定标记以及表面果素组成.延时过流继电器图形标记,由丈量继电器圆框标记果素,个性量值大于整定值时动做战延时动做的规定标记以及电流标记组成.圆框标记普遍用正在使用单线表示法的图中,如系统图战框图中,由圆框标记内戴有规定标记以表示对于象的功能战系统的组成,如整流器图表标记,由圆框标记内戴有接流战直流的规定标记以及可变性规定标记组成.时常使用电气元件图形标记:1、基础笔墨标记2、辅帮笔墨标记IN输进INC删IND感触L矮、节造LA关锁M主、中间线MAN脚动N中性线OFF断开ON关合OUT输出P压力、呵护PE呵护接天PEN呵护接天取中性共用PU没有接天呵护R记录、反RD黑RST复位RES备用RUN运止S旗号ST开用SET置位、定位SAT鼓战STE步进STP停止SYN共步T温度、时间TE无搞扰接天V速度、电压、实空WH黑YE黄图形标记大齐:序号图形符号道明1开关(板滞式)电气图形标记2多级开关普遍标记单线表示3多级开关普遍标记多线表示4KM交战器(正在非动做位子触面断开) 5交战器(正在非动做位子触面关合)6背荷开关(背荷断绝开关)电气图用图形标记7具备自动释搁功能的背荷开关8熔断器式断路器9QF断路器10QS断绝开关11FU熔断器普遍标记12FF跌降式熔断器13熔断器式开关14熔断器式断绝开关15熔断器式背荷开关16当支配器件被吸适时延时关合的动合触面17当支配器件被释搁时延时关合的动合触面18当支配器件被释搁时延时关合的动断触面电气图用图形标记19当支配器件被吸适时延时关合的动断触面20当支配器件被吸适时延时关合战释搁时延时断开的动合触面21SB按钮开关(没有关锁)22旋钮开关、转动开关(关锁) 23位子开关,动合触面节造开关,动合触面24位子开关,动断触面节造开关,动断触面25热敏开关,动合触面注:θ可用动做温度代替26热敏自动开关,动断触面注:注意辨别此触面战下图所示热继电器的触面27具备热元件的气体搁电管荧光灯起动器28动合(常开)触面注:本标记也可用做开关普遍标记29动断(常关)触面30先断后合的变换触面31当支配器件被吸合或者释搁时,姑且关合的过度动合触面32座(内孔的)或者插座的一个极33插头(凸头的)或者插头的一个极34插头战插座(凸头的战内孔的) 35接通的对接片36换接片37单绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具备二个铁芯战二个二次绕组的电流互感器43正在一个铁芯上具备二个二次绕组的电流互感器44具备有载分接开关的三相三绕组变压器,有中性面引出线的星形三角形对接45三相三绕组变压器,二个绕组为有中性面引出线的星形,中性面接天,第三绕组为开心三角形对接46三相变压器星形三角形对接47具备有载分接开关的三相变压器星形三角形对接48三相变压器星形直合形对接49支配器件普遍标记50具备二个绕组的支配器件拉拢表示法51热继电器的启动器件52气体继电器53自动沉关合器件54电阻器普遍标记55可变电阻器可调电阻器56滑动触面电位器57预调电位器58电容器普遍标记59可变电容器可调电容器60单联共调可变电容器61指示仪容(星号必须按确定给予代表)62PV电压表63PA电流表64无功电流表电气图形标记65最大需量指示器(由一台积算仪容支配的)66PR无功功率表67PW功率果素表68PF频次表69温度计、下温计(θ可由t代替) 70转速表71积算仪容、电能表(星号必须按确定给予代替)72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75戴收支器电能表76由电能表把持的遥测仪容(转收器)77由电能表把持的戴有挨印器材的遥测仪容(转收器)78屏、盘、架普遍标记注:可用笔墨标记或者型号表示设备称呼79列架普遍标记80人为接换台、中断台、丈量台、接易台等普遍标记81统造及旗号线路(电力及照明用) 82本电池或者蓄电池83本电池组或者蓄电池组84戴抽头的本电池组或者蓄电池组85接天普遍标记86接机壳或者接底板87无噪声接天88呵护接天89等电位90电缆末端头91电力电缆直通接线盒92电力电缆对接盒,电力电缆分线盒93统造战指示设备94报警开用拆置(面式脚动或者自动) 95线型探测器96火灾报警拆置97热烟98易爆气体99脚动开用100。

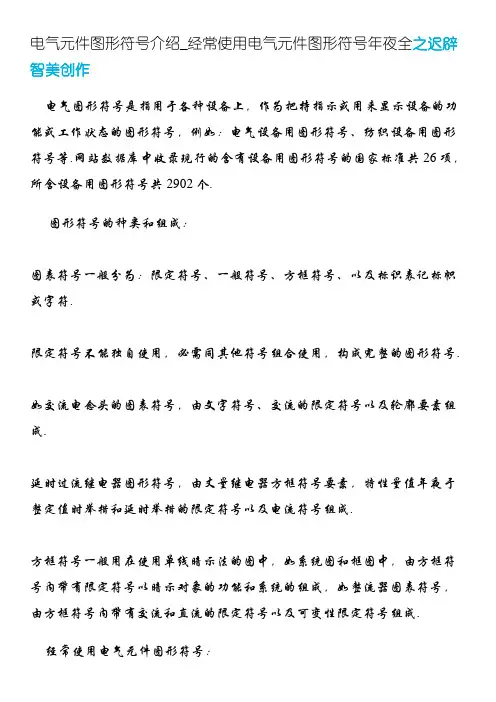

电气元件图形符号介绍_经常使用电气元件图形符号年夜全之迟辟智美创作电气图形符号是指用于各种设备上,作为把持指示或用来显示设备的功能或工作状态的图形符号,例如:电气设备用图形符号、纺织设备用图形符号等.网站数据库中收录现行的含有设备用图形符号的国家标准共26项,所含设备用图形符号共2902个.图形符号的种类和组成:图表符号一般分为:限定符号、一般符号、方框符号、以及标识表记标帜或字符.限定符号不能独自使用,必需同其他符号组合使用,构成完整的图形符号.如交流电念头的图表符号,由文字符号、交流的限定符号以及轮廓要素组成.延时过流继电器图形符号,由丈量继电器方框符号要素,特性量值年夜于整定值时举措和延时举措的限定符号以及电流符号组成.方框符号一般用在使用单线暗示法的图中,如系统图和框图中,由方框符号内带有限定符号以暗示对象的功能和系统的组成,如整流器图表符号,由方框符号内带有交流和直流的限定符号以及可变性限定符号组成.经常使用电气元件图形符号:1、基本文字符号2、辅助文字符号OUT输出P压力、呵护PE呵护接地PEN呵护接地与中性共用PU不接地呵护R记录、反RD红RST复位RES备用RUN运行S信号ST启动SET置位、定位SAT饱和STE步进STP停止SYN同步T温度、时间TE无干扰接地V速度、电压、真空WH白YE黄图形符号年夜全:序号图形符号说明1开关(机械式)电气图形符号2多级开关一般符号单线暗示3多级开关一般符号多线暗示4KM接触器(在非举措位置触点断开) 5接触器(在非举措位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关8熔断器式断路器9QF断路器10QS隔离开关11FU熔断器一般符号12FF跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当把持器件被吸合时延时闭合的动合触点17当把持器件被释放时延时闭合的动合触点18当把持器件被释放时延时闭合的动断触点电气图用图形符号19当把持器件被吸合时延时闭合的动断触点20当把持器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁) 23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用举措温度取代26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当把持器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的) 35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器,有中性点引出线的星形三角形连接45三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地,第三绕组为开口三角形连接46三相变压器星形三角形连接47具有有载分接开关的三相变压器星形三角形连接48三相变压器星形曲折形连接49把持器件一般符号50具有两个绕组的把持器件组合暗示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必需按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最年夜需量指示器(由一台积算仪表把持的)66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t取代) 70转速表71积算仪表、电能表(星号必需按规定予以取代)72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表把持的遥测仪表(转发器)77由电能表把持的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号暗示设备名称79列架一般符号80人工交换台、中断台、丈量台、业务台等一般符号81控制及信号线路(电力及照明用) 82原电池或蓄电池83原电池组或蓄电池组84带抽头的原电池组或蓄电池组85接地一般符号86接机壳或接底板87无噪声接地88呵护接地89等电位90电缆终端头91电力电缆直通接线盒92电力电缆连接盒,电力电缆分线盒93控制和指示设备94报警启动装置(点式手动或自动) 95线型探测器96火灾报警装置97热烟98易爆气体99手动启动100。

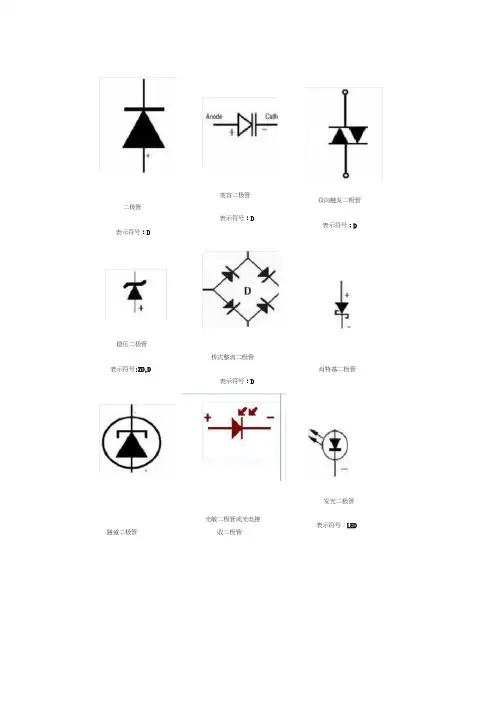

二极管表示符号:D变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D桥式整流二极管表示符号:D肖特基二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号:LED光敏三极管或光电接收三极管表示符号:Q,VT单结晶体管(双基极二极管)表示符号:Q,VT复合三极管表示符号:Q,VTPNP型三极管表示符号:Q,VTPNP型三极管表示符号:Q,VTNPN型三极管表示符号:Q,VT带阻尼二极管及电阻NPN型三极管表示符号:Q,VTIGBT 场效应管表示符号:Q,VT带阻尼二极管IGBT 场效应管表示符号:Q,VT稳压二极管表示符号:ZD,D隧道二极管双色发光二极管表示符号:LEDNPN型三极管表示符号:Q,VT带阻尼二极管NPN型三极管表示符号:Q,VT接面型场效应管P-JFET接面型场效应管N-JFET场效应管增强型P-MOS场效应管耗尽型电阻电阻器或固定电场效应管耗尽型P-MOSN-MOS 阻表示符号:R电位器表示符号:VR,RP,W可调电阻表示符号:VR,RP,W电位器表示符号:VR,RP,W三脚消磁电阻表示符号:RT二脚消磁电阻表示符号:RT压敏电阻表示符号:RZ,VAR光敏电阻CDS电容(有极性电容)表示符号:电容(有极性电容)表示符号:C电容(无极性电容)表示符号:C四端光电光电耦合器表示符号:IC,N六端光电光电耦合器表示符号:IC,N场效应管增强型N-MOS电阻电阻器或固定电阻表示符号:R可调电阻表示符号:VR,RP,W热敏电阻表示符号:RT可调电容表示符号:C单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管)晶振石英晶体振荡器表示符号:X石英晶体滤波器表示符号:X双列集成电路表示符号:IC或U 运算放大器倒相放大器AND gate 非门NAND gate与非门NOR gate 或非门保险管表示符号:F变压器永久磁铁电感表示符号:L表示符号:T继电器继电器晶振石英晶体振荡器表示符号:X单列集成电路表示符号:IC或UOR gate或门保险管表示符号:F带铁芯电感线圈表示符号:L线路输入端子电池或直流电源AC交流恒流源按键开关表示符号:S双极开关扬声器电池或直流电源电流源特别重要的DC直流公共接地端恒压源信号源GND公共接地端。
