50t门座式起重机试车大纲象王重工股份有限公司二O一一年十月1.概述1.1 说明本试车大纲适合各种规格的港口门座起重机，港口门座起重机的主要技术性能参数参见附件《起重机主要技术性能参数》，并以附件中所列的参数作为起重机的检验依据。
本试车大纲的附件《起重机主要技术性能参数》是根据产品订购合同的技术规格书编写的。
试车大纲是在起重机完成制造、调试后，对起重机的性能、参数的检验和评定的指导文件。
本试车大纲也可作为起重机大修后，对起重机进行检验的指导文件。
1.2 试车的目的和步骤1.2.1 试车的目的起重机在完成总装、调试后，应按本试车大纲的要求进行试车，其目的是检验起重机各工作机构的技术性能参数是否达到设计和使用要求，起重机的金属结构是否满足设计和使用要求，起重机的电控系统是否达到设计和使用要求，起重机的安全保护装置是否安全可靠，是否符合有关的安全规范，以确保起重机投产后，安全、可靠、有效地运行。
1.2.2 试车的步骤试车按以下步骤进行：（1）试车前的准备；（2）空载试车；（3）额定载荷试车；（4）动载试车；（5）静载试车；（6）连续运行试车。
在前一步工作符合要求后，方可进行下一步。
由制造厂的质保部门根据各阶段的试车要求，测定并记录各类技术数据，出具试车报告。
2试车前的准备和检查2.1 安全注意事项2.1.1 划定试车的区域，并挂上醒目的标志，严禁与试车无关人员和车辆进入划定的试车区域。
2.1.2参加试车的工作人员必须严格听从负责人的指挥。
所有的工作必须以确保人员和设备的安全为前提。
2.1.3 在试车过程中，对机构的运动部分，应有专人看守，并与试车指挥人员保持通讯联系。
2.2 试车人员的组织2.2.1 试车由制造安装部门组织，质保部门负责实施。
2.2.2试车人员由制造厂检验人员、用户单位的有关人员、（若用户聘有第三方检验人员，则第三方检验人员代表用户）等有关人员组成。
并配备有一定实际操作经验的司机。
2.2.3 检验人员应熟悉港口门座起重机的技术性能参数和试车的项目，掌握有关试车的安全知识。
柴油发电机组试验标准一、概述本手则主要用来衡量我公司出厂发电机组的各项性能，并以此标准里面的试验项目、试验方法为依据。
通过动态电能测量仪器和测试软件，以报表的记录形式，向用户提供机组的出厂调试报告。
我公司的测试设备是采用深圳中电公司ION7550电能质量监测装置和发电机组综合测试软件，其中测试软件里面的试验标准完全按照JB/T10303-2001标准编写。
因此，能熟悉JB/T10303-2001标准对测试人员来说非常重要。
引用标准：GB2820.3-1997 往复式内燃机驱动的交流发电机组第3部分：发电机组用交流发电机JB/T 10303-2001 工频柴油发电机组技术条件GJB 1488-1992 军用内燃机电站通用试验方法1.机组的主要参数表：工频柴油发电机组主要参数额定电压：400V 频率：50Hz 额定转速：1500r/min 普通型、敞开式①柴油机的功率标定基于ISO3046功率标准，在额定条件下输出功率误差在0～2%之内。
②以上机组均配套的为上海马拉松发电机。
如配套其他厂家的发电机，请翻阅我公司的彩业等相关资料。
2．试验的仪器仪表和试验项目2.1鉴定试验和型式试验应采用不低于0。
5级准确度的电气测量仪器仪表（允许采用1级准确的功率因数表，兆欧表不作规定）进行测量；出厂试验允许采用1级准确度的电气测量仪器仪表进行测量。
在用户没有对测试项目提出特殊要求时，我们只需向其提供上述打“√”作为标准的出厂试验项目。
2.2试验项目按表8规定3．试验要求3.1总则3.1.1机组应符合GB/T10303-2001的规定，并按规定程序批准的图样及技术文件制造。
3.1.2机组的总装技术要求应符合JB/T 7606的规定。
3.2参数要求3.2.1机组的额定功率符合ISO3046标准、电压及转速的要求符合JB/T8186的规定。
机组的额定功率为0.8(滞后)。
3.2.2机组的质量（kg）应符合上述表格产品技术条件的规定。

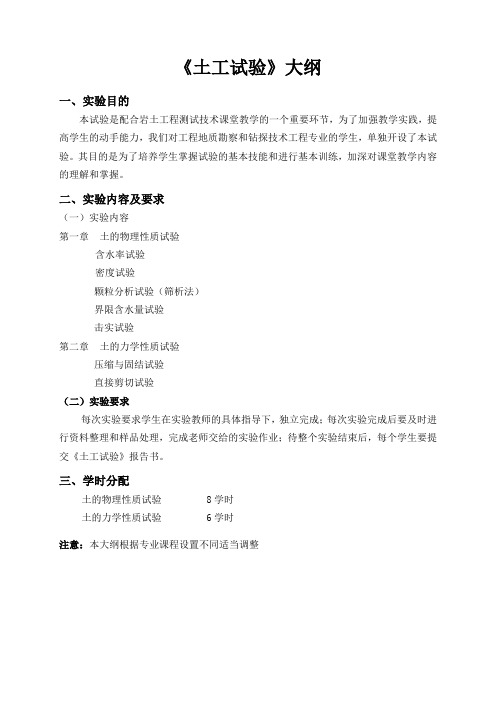

《土工试验》大纲一、实验目的本试验是配合岩土工程测试技术课堂教学的一个重要环节，为了加强教学实践，提高学生的动手能力，我们对工程地质勘察和钻探技术工程专业的学生，单独开设了本试验。
其目的是为了培养学生掌握试验的基本技能和进行基本训练，加深对课堂教学内容的理解和掌握。
二、实验内容及要求（一）实验内容第一章土的物理性质试验含水率试验密度试验颗粒分析试验（筛析法）界限含水量试验击实试验第二章土的力学性质试验压缩与固结试验直接剪切试验（二）实验要求每次实验要求学生在实验教师的具体指导下，独立完成；每次实验完成后要及时进行资料整理和样品处理，完成老师交给的实验作业；待整个实验结束后，每个学生要提交《土工试验》报告书。
三、学时分配土的物理性质试验 8学时土的力学性质试验 6学时注意：本大纲根据专业课程设置不同适当调整柱下钢筋混凝土独立基础设计任务书（一）设计题目某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图所示，试完成以下基础设计。
（二）设计资料（1）工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，土的天然重度为18 kN/m3，地基承载力特征值f ak=230kN/m2，地下水位在-7.5m处，无侵蚀性，标准冻深为1.0m（根据地区而定）。
（2）室外设计地面-0.6m，室外设计地面标高同天然地面标高。
（3）给定参数柱截面尺寸为350mm×500mm，在基础顶面处的相应于荷载效应标准组合，由上部结构传来轴心荷载为680kN，弯矩值为80kN·m，水平荷载为10kN。
（三）设计内容⑴确定基础埋置深度⑵确定地基承载力特征值⑶确定基础的底面尺寸⑷验算基础沉降是否满足要求（四）设计要求⑴计算书要求：书写工整、数字准确。
⑵设计时间8课时。
《××××》课程实验教学大纲（黑体小二号，单倍行距）一、实验教学基本信息（黑体小四号，1.5倍行距）二、实验教学目的与基本要求（黑体小四号，1.5倍行距）正文（要求字数在200字以上，宋体五号，固定值19磅）三、主要仪器设备（黑体小四号，1.5倍行距）正文（宋体五号，固定值19磅）四、主要消耗材料（黑体小四号，1.5倍行距）正文（宋体五号，固定值19磅）五、实验项目设置（黑体小四号，1.5倍行距）注：针对×××专业开设的实验项目序号为×、×……；（宋体五号，固定值19磅）………………………………….六、考核方式及成绩评定（黑体小四号，1.5倍行距）正文（宋体五号，固定值19磅）七、实验指导书及参考书（黑体小四号，1.5倍行距）序号编者.书名.出版地：出版社，出版年（宋体五号，固定值19磅）撰写人：审核人：系主任签字：学科部主任签字：格式说明页眉上应填写开课实验室（中心）所在系及实验室（中心）名称一、实验教学基本信息课程中文名称：必须与人才培养方案一致；课程英文名称：必须与人才培养方案一致；课程编号：必须与人才培养方案一致；实验课性质：如果属于独立设课填写“独立”，如果属于非独立设课填写“非独立”；开课专业名称：开设本门实验课程的专业，按实验学时的多少的降序排列；课程总学时：必须与人才培养方案一致；实验学时：必须与人才培养方案一致；实验学时及项目分配：按不同类型实验项目分专业统计，填写方法是：某一类型实验必做实验学时数合计/某一类型实验学时数总计（包括必做及选做实验）/该类型实验项目数（包括必做及选做实验），例如：某课程实验项目中综合性实验必做实验学时数合计为6，综合性实验学时数总计为10，实验项目数为5那么综合性实验单元格中应填“6/10/5”；若适应两个以上专业的可在实验项目设置表格下分别注明：例如针对×××专业开设的实验项目序号为1、2……；开设学期：即实验课在哪个学期开设，如果是多个学期请用“,”隔开。
第一章第一节见证取样的送检制度一、见证取样及送检范围根据《关于进一步加强房屋建筑和市政基础设施工程见证取样管理工作的通知（冀建质2012第87号）》，涉及结构安全、使用功能的试块、试件、材料及构配件必须实行见证取样和送检。
比例不少于有关技术标准中规定应取样数量的30％。
重点工程、国家投资的公共建筑和市政基础设施、保证性安居工程实行见证取样和送检的比例为100％。
（1）用于承重结构的混凝土试块。
（2）用于承重结构的砌筑砂浆试块。
（3）用于承重结构的钢筋及连接接头试件。
（4）用于承重墙墙的砖和混凝土小型砌块。
（5）用于拌制混凝土和砌筑砂浆的水泥。
（6）用于承重结构的混凝土中使用的掺合料和外加剂。
（7）地下室、屋面、厕浴间使用的防水材料。
（8）用于承重的钢结构试件.（9）预应力钢绞线、锚夹具。
（10）沥青、沥青混合料。
（11）道路工程用无机结合料稳定材料。
（12）建筑外窗.（13）建筑节能工程用保温材料、绝热材料、粘接材料、增强网、幕墙玻璃、隔热型材、散热器、风机盘管机组、低压配电系统选择的电缆、电线等。
（14）国家及地方标准、规范规定和合同约定的其他见证取样和送检项目。
此外，在建筑给排水及采暖工程、建筑电气工程中所用的材料、成品、半成品、配件（包括管道、阀门、电线、电缆、开关、插座、配电箱等)，其见证取样和送检的数量按每批数量的3％抽取，且不少于1组(件）。
二、见证和取样人员的基本要求及职责取样人员应由施工单位具备试验知识的专业技术人员担任，见证人员应由建设单位或监理单位具备试验知识的专业技术人员担任，见证和取样人员均应经培训后持证上岗（唐山地区有专门培训的机构及颁发证书)。
施工单位、监理单位（建设单位）应配备足够的取样及见证人员。
每个工程项目配备的取样员、见证人员均不应少于2人。
三、见证取样和送检程序建设工程开工前，施工单位应编制见证取样计划，并报建设单位或监理单位认可.建设单位负责人或监理单位书面授权见证人员，施工单位项目经理书面授权取样人员，并将授权书、见证取样计划通知检查机构、质量监督机构等有关单位.施工单位取样人员在取（制）样时,应通知见证人员到场见证，取样后填写见证记录。
试验大纲机械试验1.油泵试验1.1试验条件1管路联接处无松动。
2密封处密封完整。
1.1.3回油箱内液位在正常液位（略低于联轴器）。
1.1.4安全溢流阀排油管上球阀打开。
1.2.试验方法1.2.1将安全阀调节螺钉松开至全开位置，点动油泵，观察电机旋向，运行10分钟后停泵。
1.2.2调整安全阀调节螺钉，使其开启压力逐步提高，分别运行10分钟后停泵，观察压力表读数，安全阀开启压力不超过16Mpa。
1.3试验要求油泵运行无异常现象。
2.安全阀整定试验2.1试验条件满足项1（油泵试验）的试验要求2.1.试验方法调整安全阀调整螺钉，使其开启压力为16.3 Mpa。
反复做三次。
2.3试验要求安全阀能正常打开，油泵无异常变化。
机电联调试验1.电气控制安全阀动作试验1.1试验条件满足项1（油泵试验）和项2（安全阀整定试验）的要求。
1.2试验方法电气给出安全阀动作信号，安全阀动作排油，连续操作三次。
1.3试验要求安全阀上电磁阀动作灵敏，排油正常。
2.接力器动作时间调整试验2.1试验条件2.1.1满足项1（油泵试验）和项2（安全阀整定试验）的要求。
2.1.2主回油管上球阀打开。
2.1.3阀组与接力器之间的管路联接正确，且无漏油现象。
2.1.4电磁阀上接线正确。
2.2试验方法2.2.1自动控制大小车锁油缸，调节阀组上节流调节螺钉，整定接力器动作时间。
2.2.2自动控制定位油缸，调节阀组上节流调节螺钉，整定接力器动作时间。
2.2.3自动控制升降油缸，调节接力器缸上节流控制阀，整定接力器动作时间。
2.3试验要求2.3.1各节流控制阀可调节，接力器油缸动作时间相应变化。
2.3.2在16 Mpa左右。
2.3.3每组油缸动作三次取其平均值。
3.试验结束整理试验现场。
柴油发电机组试验标准一、概述本手则主要用来衡量我公司出厂发电机组的各项性能，并以此标准里面的试验项目、试验方法为依据。
通过动态电能测量仪器和测试软件，以报表的记录形式，向用户提供机组的出厂调试报告。
我公司的测试设备是采用深圳中电公司ION7550电能质量监测装置和发电机组综合测试软件，其中测试软件里面的试验标准完全按照JB/T10303-2001标准编写。
因此，能熟悉JB/T10303-2001标准对测试人员来说非常重要。
引用标准：GB2820.3-1997往复式内燃机驱动的交流发电机组第3部分：发电机组用交流发电机JB/T10303-2001工频柴油发电机组技术条件GJB1488-1992军用内燃机电站通用试验方法1.机组的主要参数表：工频柴油发电机组主要参数额定电压：400V频率：50Hz额定转速：1500r/min普通型、敞开式①柴油机的功率标定基于ISO3046功率标准，在额定条件下输出功率误差在0〜2%之内。
②以上机组均配套的为上海马拉松发电机。
如配套其他厂家的发电机，请翻阅我公司的彩业等相关资料。
2．试验的仪器仪表和试验项目1.1鉴定试验和型式试验应采用不低于0。
5级准确度的电气测量仪器仪表（允许采用1级准确的功率因数表，兆欧表不作规定）进行测量；出厂试验允许采用1级准确度的电气测量仪器仪表进行测量。
在用户没有对测试项目提出特殊要求时，我们只需向其提供上述打“J”作为标准的出厂试验项目。
1.2试验项目按表8规定表83．试验要求3.1总则3.1.1机组应符合GB/T10303-2001的规定，并按规定程序批准的图样及技术文件制造。
3.1.2机组的总装技术要求应符合JB/T7606的规定。
3.2参数要求3.2.1机组的额定功率符合ISO3046标准、电压及转速的要求符合JB/T8186的规定。
机组的额定功率为0.8（滞后）。
3.2.2机组的质量（kg）应符合上述表格产品技术条件的规定。
3.3指示装置3.3.1机组的电气安装应符合电路图，电路图应装订在机组使用说明书中。
机组控制屏接线端子的相序从屏正面看应自左到右或自上到下排列。
机组各导线连接处应有不易落的明显标3.3.2机组控制屏上的频率表准确度等级应不低于5.0级，其他电气测量仪表的准确度等级应不低于2.5级，柴油机上所用仪表应符合配套柴油机技术条件规定。
3.3.3控制屏的声响、信号等指示装置应工作正常。
3.4环境条件3.4.1机组输出额定功率的条件a.绝对大气压力，Pr：100kpab.环境湿度，Tr：298K（25℃）c.空气相对湿度，0r：30%3.4.2机组输出规定功率（允许修正功率）的条件a）海拔高度不超过2000m；b）环境温度上限值为40℃;下限值分别为-5℃、-25℃、-40℃；c）空气相对湿度90%（25℃）；95（25℃）d）温热带型有霉菌、凝露（对温热带型）e）长霉：机组电气零部件经长霉试验后，表面长霉等级应不超过GB/T2423.16规定的2级。
3.4.3功率修正机组在符合GB1105规定的标准环境状况下应能输出额定功率。
详细看各机组型的参数表。
3.5工作方式3.5.1按额定工况的连续运行12h（其中包括过载10%运行1h）,机组应无漏油、漏水、漏气等不正常现象。
3.6启动要求机组在常温（不低于今为5℃）下，不用辅助措施经3次启动应能成功；对于规定环境温度下限值为-40℃（或-25℃）的机组，应有低温启动措施，并应保证机组在-40℃（或-25℃）的情况下20min内启动正常，启动成功后机组在3min内应能带规定负载正常工作。
3.7电气性能3.7.1机组的空载电压整定范围不小于95〜105%额定电压。
3.7.2机组在额定电压时的电压和频率的调整率，稳定时间和波动率应不超过表9规定。
注：上述提到我公司机组测试软件是完会根据JB/T10303-2001标准来编写的，而且里面的术语名称在意义上跟旧的GB2820.3-1997标准相同，但名称叫法却有所差别，为了在试验中对这两标准有一个更清晰的运用，附上述两标准的对比：稳态电压调整率稳态电压偏差瞬态电压调整率瞬态电压偏差电压稳定时间电压恢复时间电压波动率电压调制稳态频率调整率频率降瞬态频率调整率瞬态频率偏差频率稳定时间频率恢复时间频率波动率频率带①机组在0〜25%额定负载下，其电压和频率的波动率允许比表列数值大0.5。
②计算稳态电压调整率时，不包括冷态到热态的电压变化率。
③增压机组的频率稳定时间对于额定功率不大于250KW的机组应不大于7S。
对于大于250KW的机组应不大于12S,瞬态频率调整率应不大于±12%。
3.7.3机组在空载额定电压时的线电压波形正弦性畸变率不大于下述规定值：额定功率W250KW的机组：10%；额定功率＞250KW的机组：5%；3.7.4额定功率不大于250KW的三相机组在一定的三相对称负载下，在其中任一相上再25%额定相功率的电阻性负载，但该相的总负载电流不超过额定值时，应能正常工作；线电压的最大（或最小）值与三相线电压的平均值之差应不超过三相电压平均值的5%。
4.7.5机组在额定工况下从冷态到热态的电压变化，不超过±2%额定电压。
3.8结构机组的电气接线应符合电路图。
电气安装应符合相应图样的规定。
3.9绝缘电阻机组各独立电气回路对地及回路间应能承受电压数值为表8的规定。
冷态绝缘电阻只供参考，不作考核。
单位（M Q）3.10耐电压机组的各独立回路对地及回路间应能承受表9规定的频率为50HZ、波形尽可能为实际正弦波，历时1min的绝缘介电强度试验电压而无击穿或闪络现象。
表93.11检查相序三相机组的相序：对采用输出插头插座者，应按顺时针方向排列（面向插座）；对采用设在控制屏上的接线端子者，从屏正面看应当自左到右或自上到下排列。
3.12接地机组应有良好的接地端子并有明显的标志。
3.13短路保护机组应有短路保护措施。
当机组输出电缆末端发生短路时，保护措施应能迅速可靠动作，机组无损。
三相机组的短路包括单相、两相和三相短路，输出电缆的规格和长度按产品技术条件的规定。
3.14外观质量3.14.1机组焊接应牢固，焊缝应均匀，无裂纹、药皮、溅渣、焊穿、咬边、漏焊及气孔寺缺陷。
焊渣、焊药应清除干净。
3.14.2机组的控制屏表面应平整。
3.14.3机组涂漆部分的漆膜应均匀，无明显裂纹、脱落、流痕、气泡、划伤等现象。
3.14.4机组电镀件的镀层光滑，无漏镀斑点、锈蚀等现象。
3.14.5机组的外表颜色应符合产品技术条件的规定。
3.14.6机组的紧固件应无松动。
工具及备附件应固定牢固。
3.15成套性3.15.1机组的成套性按供需双方的协议为准。
3.15.2每台机组应随附下列文件：a)合格证；b)使用说明书，至少包括：技术数据；结构和用途说明；安装、保养和维修规程；电路图和电气接线图。
c)备品清单：备件和附件清单；专用工具和通用工具清单。
d)产品履历书。
4．试验方法4.1检验外观按GJB1488方法201进行检查，结果应满足3.13的要求。
4.2检查成套性按GJB1488方法202进行检查，结果应满足3.14的要求。
4.3检查标志和包装4.3.1机组的标牌应固定在明显位置，其尺寸和要求按GB/T13306的规定。
4.3.2机组的铭牌应包括下列内容：a)本标准的编号；b)制造厂家名称或标记；c)机组型号；d)机组编号；e)机组生产日期；f)相数；g)额定功率；KW，按GB/T2820.1中13力口词COP，PRP，或LTP；h)额定频率；HZi)额定电压；Vj)额定转速；RPMk)额定电流；Al)额定功率因数；COS0m)最高海拔高度；mn)最高环境温度；℃o)质量；kgp)外形尺寸LxBxHmm4.3测量绝缘电阻按GJB1488方法进行测量,结果应满足3.9的要求。
4.4耐电压试验按GJB1488方法进行测量，结果应满足3.10的要求。
4.5检查常温启动性能按GJB1488方法206进行检查，结果应满足3.6的要求。
4.6检查相序按GJB1488方法208进行检查，结果应满足3.11的要求。
4.7检查控制屏各指示装置按GJB1488方法210进行检查，结果应满足3.3的要求。
4.8测量空载电压整定范围分别在冷态我热态时,整定机组的满载频率为额定值后去掉负载,然后在空载下,调节电压整定装置到两个极限位置,分别记录在两个极限位置时的电压值,按下面计算电压整定范围的上下限极值Uz(%):Uz=Umax(Umin)/Ux100%U一额定电压；Umax(Umin)—电压整定装置确定的最高(最低)电压，V。
出厂试验允许只在冷态下检查。
结果应符合3.7.1的规定4.9测量稳态电压偏差4.9.1方法a)启动机组并调整机组在额定工况下；b)机组运行稳定后，减负载至空载，从空载逐渐加载到额定负载的25%、50%、75%、100%，再依次将负载按此等级由100%逐级减至空载；c)各级负载下的频率和功率因数均为额定值；d)记录各级负载下的有关稳定读数。
4．9．2结果稳态电压偏差3Ust(%)按下面公式计算：6Ust=±Ust,max-Ust,min/2UrX100%式中：Ust,max-负载渐变后的最高稳态电压，取各读数中的最大值。
对三相机组取三相线电压的平均值，V;Ust,min-负载渐变后的最低稳态电压，取各读数中的最小值。
对三相机组取三相线电压的平均值，V;Ur一机组额定电压，V。
结果应满足3.7.2表7的规定。
4.10测量瞬态电压偏差和电压恢复时间4.10.1要求a）突加负载额定负载；b）突减负载额定负载；4.10.2方法a）启动并调整机组在额定工况下；b）机组运行稳定后，减负载至空载，调整电压、频率为额定值。
从空载突加额定负载，调整电压、频率为额定值再突减该负载至空载，重复进行三次。
用动态测试仪记录突加减负载后的电压变化迹线；c）记录各负载下的有关稳定读数。
4.10.3结果瞬态电压偏差3U-dyn（%）、3U+dyn（%）按下面公式计算。
6U+dyn=Udyn,max-Ur/UrX100%6U-dyn二Udyn,min-Ur/UrX100%式中：Udyn,max-负载减少时上升的最高瞬时电压，V,取三线电压的平均值；Udyn,min-负载减少时上升的最低瞬时电压，V,取三线电压的平均值；Ur一额定电压，V。
4.10.4电压恢复时间指从电压突变时起至电压恢复并保持在（1±3%）UN范围内所需要的时间。
测量结果应符合3.7.2有规定.4.11测量电压调制5.11.1方法a）启动机组并调整机组在额定工况下；b）机组运行稳定后，减负载至空载，从空载逐渐加载到额定负载的25%、50%、75%、100%,再依次将负载按此等级由100%逐级减至空载；各级负载下的功率因数为额定值；c）在稳定后的各级负载下用动态测试仪拍摄各相电压波形；d）记录在各级负载下的有关读数。
