端子压接标准图文

1.目的为规范本公司的线束端子压接操作，规定端子压接标准，提高产品品质。

2.范围本规范适用于公司所有线束压接操作。

3.职责3.1技术部：负责制作线束图纸、制定端子压接标准。

3.2制造部：负责按照线束图纸及线束端子压接标准进行生产。

3.3品保部：负责对端子压接的品质确认及本规范执行的监督。

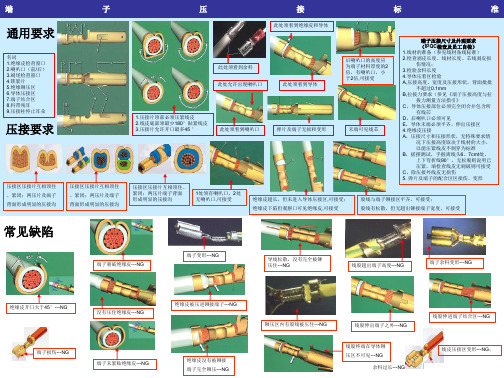

4.内容 4.1名词4.2通用要求4.3电线位置浅打检验要求○ 良好△ 可接受△ 可接受1.绝缘皮检查窗口2.喇叭口（前/后）3.刷尾检查窗口4.锁紧片5.绝缘铆压区6.导体压接区7.端子结合区8.料带残耳9.压接柱停止耳朵×不可接受×不可接受×不可接受绝缘皮压着过短，此种不良现象将造成端子拉力不足,易脱落。

绝缘皮压着过长，将造成铜丝易断落或接触不良，出现开路或瞬间开路。

芯线压着过短，此种现象易造成端子拉力不足，易脱落×不可接受×不可接受×不可接受导体压着过长，此现象将造成端子不易与HOUSING实配，影响装配。

芯线压着过短，此种现象易造成端子拉力不足，易脱落芯线飞丝,可能造成拉力不足，且存在与相邻芯线短路的隐患4.4压接要求常见不良或缺陷4.4.1剥线不良注：1.剥线长度：①2.8铜件/2.8四方插：4±0.2mm ②小5556铜件：2.5±0.2mm2.检查线芯是否受损，一定要剥开线皮3个mm以上。

芯线断裂可接受根数线束铜线根数＜7 7-15 16-25 26-40 41-60 61-121＞121允许最大铜丝损失数0 0 0 3 4 5 5％4.4.2端子压接缺陷刺破绝缘皮-NG 没有压住绝缘皮-NG 绝缘皮被压进铆接端子-NG绝缘皮没有被铆接端子完全铆压-NG 导线松散，没有完全被铆压住-NG 铆压区内有股线被压住-NG线股终端在导体铆压区不可见-NG 线股超出端子高度-NG 线股伸出端子之外-NG线股伸进端子结合区-NG 端子变形-NG 线皮压接区变形-NG4.5外观检验端子压接尺寸及外观CCD要求（品保检查及员工自检）4.5.1线材的准备（参见线束图纸）4.5.2检查剥皮长度、线材长度、芯线剥皮损伤情况；4.5.3检验余料长度4.5.4导体压着区检验①压接高度，宽度及压接形状，背面批峰不超过0.13mm②导体压接部位必须完全闭合并包含所有线芯③后喇叭口必须可见④导体末端必须平齐、伸出压接区4.5.5绝缘皮压接①压接尺寸和压接形状，无特殊要求情况下压接高度取决于线材的大小，以能压紧线皮不刺穿为标准。

端子压接标准图例一个好的端子既能保证机械强度的完整性又能满足电子方面的要求，下面将以图片的形式介绍端子压接的标准及不良品。

导线不能为了与接触面相适应而进行任何方式的剪切或修改，导线不能在压端子之前镀锡，除非特有说明。

不管是用什么模具，所有的压接要求都必须符合供应商的要求，例如：压接高度，拉力测试等。

为更好的理解，可以参考相应的连接器或是端子的厂家的要求和指导说明，所有的压接的端子都必须符合行业标准，例如EIA IEC NEMA UL或其他指定的。

一．端子部位介绍图1与图2中是各序号对应的名称1．绝缘端检查窗口2．承接口3．导体检查窗口4．锁片5．绝缘压接区6．导体压接区7．端子对接区8．端子切断区9．端子终止区（图1）（图2）二．端子压接标准1．绝缘皮包裹要求：导线绝缘皮末端要超过绝缘压接区，在绝缘压接区与导体压接区中间位置。

绝缘皮要求很平整的形成完全被包裹而且是不能切断或是破环绝缘皮，不能破环绝缘外套。

假如有不同的导线，所有导线的绝缘皮都必须超过绝缘压接区（如两根及以上的连压）。

图3所示是绝缘皮的标准包裹及所在位置，即绝缘端检查窗口的中心位置（图3）图4中所示的4种情况是不符合标准要求但可以接受（1）只要绝缘压接压接区没有被切断，破坏，深入到电线绝缘表面，绝缘表面的微小的变形可以接受（2）绝缘压接扣对电线绝缘外套提供了180度的外围包裹，而且压接区的两头在电线绝缘外头的顶部连接（3）绝缘压接扣没有在顶部连接，但是环绕了电线，在顶部留下少于45度的开口（图4）图5中所示的两种情况是不符合标准要求但可以接受，1是导线绝缘皮太靠近导体压接区边缘，2是导线绝缘皮在绝缘压接区的检视窗边缘，没有进入绝缘端检查口区域（两种情况都需要用放大镜可以看到绝缘层和导线）。

（图5）以下列出了几种常见的不合格示例：图6所示属不合格，绝缘压接区碰到了导线里面的线芯。

（图6）图7所示属不合格，绝缘压接区要求有不少于180度包裹绝缘皮时才符合要求。

端子压接规范详述1、压接要求1. 芯线（导体）和塑线（绝缘体）压接处外观要求：1）芯线压接处：芯线必须可见。

芯线末端必须超出芯线压接处，且其超出部分不得影响端子的装配功能即不能伸入到端子的接触区域。

塑线压接处必须保证塑线末端、芯线同时可见。

2）芯线压接处、塑线压接处：导体不允许有任何单根导线外露及损伤。

针对以上要求，对于芯线和塑线压接外观的判定总则为：2. 喇叭口压接要求喇叭口分前喇叭口和后喇叭口。

后喇叭口必须保证能看到，前喇叭口最好也要有。

无喇叭口和过大的喇叭口都是不可接受的。

一般要求，喇叭口近似为端子材料的2倍，要求要后端必须能明显看到喇叭口，判定依据可参照下图：3. 余料切断要求端子压接时，要求必须能看到余料；过长的余料长度、无余料都是不可接受的。

通常要求余料切断长度为端子材料的1.0-1.5倍。

对于余料切断的具体长度判断要求满足以下三点：1）余料切断前端不超过0.3mm，后端长度不超过0.5mm；2）余料上的毛边不允许超过0.3mm；3）余料和毛边必须不能影响端子插入护套里。

4. 端子压接容易发生的变形及判断标准。

要求：端子弯曲变形不允许影响端子连接，及端子的接插功能。

5. 有密封塞的端子压接要求对于有些需要加密封塞的端子压接，主要有以下几点：1）密封塞在塑线压接部位必须安全可靠；2）密封塞在压接后无损坏现象；3）密封塞颈部末端在塑线压接和芯线压接之间必须可见；4）导线的绝缘皮在密封塞内必须可见。

2、压接截面1. 压接截面分析判定：1）压接对称；2）所有的芯线都被压紧；3）端子芯线压接内壁无裂缝；4）芯线压接区压接片中心闭合，顶端无间隙。

合格的塑线压接有以下三种压接方式：1）F-压接；2）重叠压接；3）交叉压接。

普通端子压接截面分析判定图：注意：芯线压接披锋高度不允许超过0.13mm，宽度不允许超过0.1mm。

旗型端子压接截面分析判定图：合格的（带密封塞）压接截面参考下图：不合格的（带密封塞）压接截面如下图所示：密封塞被刺穿。

1.目的：为确保在生产过程中，端子压接能符合质量需求而制订此规范。

2.范围：此规范适用于各类端子压接检验。

3.权责:3.1生产部：依此规范进行生产。

3.2质量部：负责依此规范进行检验。

4.内容：4.1端子压接部位名称：1 ,-------- ' 7端子部位名称：1.端子配合区；2.弹片；3.芯线观察区域；4.芯线压接部QS)5.喇叭口；6.绝缘皮观察区域；7.绝缘皮压接部(WS)；8.连筋C：压接高度(Cnmp Height)4.2各部位压接规范标准：1.端子配合区---------- 没有压伤、损伤、扭曲、变形2.弹片---------------- “攵有变形3.芯线观察窗口-------- 必须能看到电线的芯线，芯线露出范围为0.2T. 0mm4.芯线压接部---------- 必须完全闭合并包含所有芯线，不可看到绝缘外皮5.喇叭口-------------- 后喇叭口必须可见，最佳尺寸范围为0. 1-0. 4mm6.绝缘皮观察窗口------ 必须同畤能看到芯^和绝缘外皮7.绝缘皮压接部-------- 必须压接紧密，电线不可有移动之情形8.连筋---------------- 连筋(端子与端子间连接的料带切除后，保留在端子上的剩余部分)不能损伤电线绝缘层和密封塞，连筋最大长度不应超过0. 5mm。

绝缘皮压接过短，此种不良现象将 造成端子拉力不足，易脱落。

X 不可接受芯线压接过短，此种现象易造 成端子拉力不足，易脱落X 不可接受4.3端子各部位压接确认:3△ 可接受能看见芯线ab=（0.5~1；0） mm , cd=de（0〜0.5）mm（。

〜0.3）rrmX 不可接受X 不可接受X 不可接受4.3.3电线位置确认O ~~良好绝缘皮没有露出is 部△ 可接受 能看见绝缘皮绝缘皮进入芯线压着部看不见芯线• •••••• • • • ••• • • • • • • • •• • • ■A绝缘皮压接过长，将造成铜丝易断落 或接触不良，出现开路或瞬间开路。

合格连接器端子压接规范介绍1. 压接高度过小2. 压接高度过大3. &4. 绝缘压接过小或过大5. 松散的线芯6. 剥线长度过短7. 线缆插入过深8."香蕉"(过度弯曲) 端子9. 压接过于靠前10. 喇叭口过小11. 喇叭口过大12. 尾料过长13. 弹性片弯曲准则介绍正确的额定电流、额定电压、电路大小、接合力、线规能力、结构、端接方法和安全特征，例如正向锁定、完全独立的触点、极性和代理商资格等要求得到满足，那么简而言之就是您找到了完美的连接器。

但是还没有完全到长出一口气的时候，特别是如果您选择的连接器使用压接系统。

虽然这可能是最快、最可靠和牢固的端接方法之一，如果端子没有正确地压接在线缆上，您会忘记在选择正确的连接器上付出的所有辛苦努力。

虽然有13个常见的压接问题会降低您的产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。

首先，了解端子具有三个主要部分：插接区、过渡区和压接区(图A)这有助于我们理解。

顾名思义，插接区是端子与另一半连接端子插接的部分。

该部分由连接器设计师设计为与对接端子接合，并以一定的方式工作。

如果压接过程中接合部变形，将会降低连接器的性能。

过渡区同样设计为在压接过程中不受影响。

如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。

压接区是唯一设计受到压接工艺影响的部分。

使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。

理想情况下，您将端子压接在线缆上的所有工作仅发生在压接区。

正确执行的压接示例参见图B[/b]。

绝缘压接区压缩绝缘层，但不会刺穿。

线芯（或线刷）伸出于导体压接区前部的距离至少等于线缆导体的直径。

例如，18 AWG线缆应伸出至少.040"。

在绝缘和导体压接区之间的部分可以看见绝缘层和导体。

导体压接区在引入端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后始终保持不变。

如果您的压接端子看起来和图B[/b]中的端子不同，可能是因为在压接工艺中出现了错误。

端子压接标准图例一个好的端子既能保证机械强度的完整性又能满足电子方面的要求，下面将以图片的形式介绍端子压接的标准及不良品。

导线不能为了与接触面相适应而进行任何方式的剪切或修改，导线不能在压端子之前镀锡，除非特有说明。

不管是用什么模具，所有的压接要求都必须符合供应商的要求，例如：压接高度，拉力测试等。

为更好的理解，可以参考相应的连接器或是端子的厂家的要求和指导说明，所有的压接的端子都必须符合行业标准，例如EIA IEC NEMA UL或其他指定的。

一．端子部位介绍图1与图2中是各序号对应的名称1．绝缘端检查窗口2．承接口3．导体检查窗口4．锁片5．绝缘压接区6．导体压接区7．端子对接区8．端子切断区9．端子终止区（图1）（图2）二．端子压接标准1．绝缘皮包裹要求：导线绝缘皮末端要超过绝缘压接区，在绝缘压接区与导体压接区中间位置。

绝缘皮要求很平整的形成完全被包裹而且是不能切断或是破环绝缘皮，不能破环绝缘外套。

假如有不同的导线，所有导线的绝缘皮都必须超过绝缘压接区（如两根及以上的连压）。

图3所示是绝缘皮的标准包裹及所在位置，即绝缘端检查窗口的中心位置（图3）图4中所示的4种情况是不符合标准要求但可以接受（1）只要绝缘压接压接区没有被切断，破坏，深入到电线绝缘表面，绝缘表面的微小的变形可以接受（2）绝缘压接扣对电线绝缘外套提供了180度的外围包裹，而且压接区的两头在电线绝缘外头的顶部连接（3）绝缘压接扣没有在顶部连接，但是环绕了电线，在顶部留下少于45度的开口（图4）图5中所示的两种情况是不符合标准要求但可以接受，1是导线绝缘皮太靠近导体压接区边缘，2是导线绝缘皮在绝缘压接区的检视窗边缘，没有进入绝缘端检查口区域（两种情况都需要用放大镜可以看到绝缘层和导线）。

（图5）以下列出了几种常见的不合格示例：图6所示属不合格，绝缘压接区碰到了导线里面的线芯。

（图6）图7所示属不合格，绝缘压接区要求有不少于180度包裹绝缘皮时才符合要求。

接线端子压接标准
————————————————————————————————作者：————————————————————————————————日期：
接线端子压接标准
如果端子没有正确地压接在线缆上，您会忘记在选择正确的接线端子上付出的所有辛苦努力。

虽然有常见的压接高度问题会降低您的产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。

1. 压接高度过低
压接高度是指导体压接区在压接后的横截面高度，它是良好压接最重要的特征。

接线端子生产厂家提供了为端子设计的每种线缆尺寸的压接高度。

给定线缆的正确压接高度范围或公差可能小达0.002”。

在如此严格的规范下，检验压接机是否设置正确对于获得良好压接是非常重要的。

过小 (图1)或过大(图2)的压接高度无法提供规定的压接强度（对线缆端子的保持力），会减小线缆拉拔力和额定电流，一般情况下还会引起压端头在非正常的工作条件下性能降低。

过小的压接高度还会压断线芯或者折断导体压接区的金属。

图.1
图.2
2. 压接高度过高
过大的压接高度无法正确压缩线芯，引起压接区过大的无效空隙，因为线芯和接线端子金属之间没有足够的金属间接触。

以上问题的解决方法很简单：调节压接机上的导体压接高度。

在首次使用压接机进行工作时，使用(图B), 中所示的光标卡尺或千分尺检验压接高度在规定范围内，并且在工作过程中应按照要求的频度重新检查，以保持正确的压接高度。
