【CN209814880U】一种自动化仓储设备固定架【专利】
- 格式:pdf
- 大小:420.65 KB
- 文档页数:8
专利名称:一种移动式防震动的多功能仓储货架专利类型:发明专利
发明人:马向阳
申请号:CN201910481409.2
申请日:20190604
公开号:CN110092087A
公开日:
20190806
专利内容由知识产权出版社提供
摘要:本发明公开了一种移动式防震动的多功能仓储货架,包括两个沿竖直方向设置的支撑板,两个所述支撑板相对的一侧等间距开设有多个位置相对应的滑槽,所述滑槽内滑动连接有滑块。
本发明通过支撑板下方的滚轮对货架移动,使货架使用更加的方便;物件放置在承托台上,然后打开液压油缸的开关,液压油缸推动活动块移动,活动块在腰形槽内移动使凹形块将物件夹紧,通过设置弹簧,可使仓储架在移动时更加平稳;遮灰布可将放置板上的物件遮住,可防止灰尘落入到物件上,限位杆与限位孔的配合可对遮灰布进行固定;通过驱动电机转动带动螺纹杆转动,螺纹杆转动带动滑块移动,滑块移动使放置板从两个支撑板之间伸出,可方便人员对放置板上的物件进行拿取。
申请人:江苏海事职业技术学院
地址:211170 江苏省南京市江宁区格致路309号
国籍:CN
代理机构:江苏银创律师事务所
代理人:何红梅
更多信息请下载全文后查看。

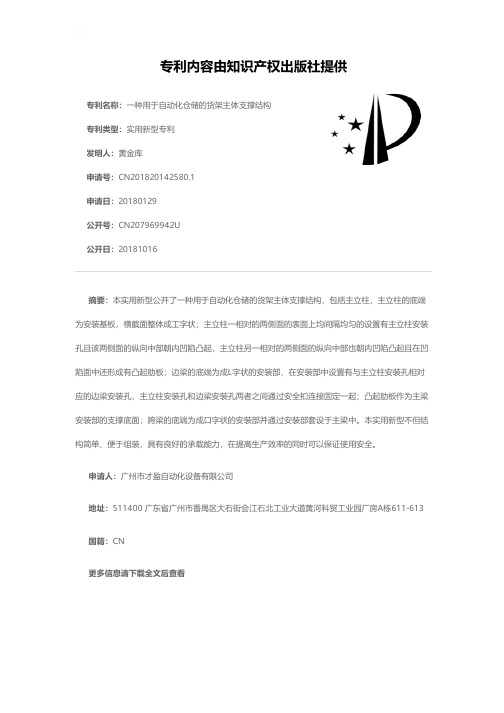

专利名称:一种用于自动化仓储的货架主体支撑结构专利类型:实用新型专利
发明人:黄金库
申请号:CN201820142580.1
申请日:20180129
公开号:CN207969942U
公开日:
20181016
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种用于自动化仓储的货架主体支撑结构,包括主立柱,主立柱的底端为安装基板,横截面整体成工字状;主立柱一相对的两侧面的表面上均间隔均匀的设置有主立柱安装孔且该两侧面的纵向中部朝内凹陷凸起,主立柱另一相对的两侧面的纵向中部也朝内凹陷凸起且在凹陷面中还形成有凸起肋板;边梁的底端为成L字状的安装部,在安装部中设置有与主立柱安装孔相对应的边梁安装孔,主立柱安装孔和边梁安装孔两者之间通过安全扣连接固定一起;凸起肋板作为主梁安装部的支撑底面;跨梁的底端为成口字状的安装部并通过安装部套设于主梁中。
本实用新型不但结构简单、便于组装,具有良好的承载能力,在提高生产效率的同时可以保证使用安全。
申请人:广州市才盈自动化设备有限公司
地址:511400 广东省广州市番禺区大石街会江石北工业大道黄河科贸工业园厂房A栋611-613国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920373705.6(22)申请日 2019.03.22(73)专利权人 青岛高库物流装备有限公司地址 266000 山东省青岛市李沧区东川路8号5号楼1单元303室(72)发明人 刘吉莲 (51)Int.Cl.B65G 1/02(2006.01)(54)实用新型名称一种用于存储转向架的货架(57)摘要本实用新型公开了一种用于存储转向架的货架,属于智能仓储领域,其采用高强度货架单元和普通货架单元间隔拼接,不仅降低了货架的制造成本,还提高了用于存储转向架的货架的结构强度和稳定性,而且,高强度货架单元和普通货架单元均为独立结构,可以根据需要选择高强度货架单元和普通货架单元的数量,进而可以根据需要选择足够数量的货架单元进行拼接以实现存储预设数量的转向架,并且高强度货架单元的相邻立柱之间设置有顶拉杆和侧拉杆提高了立柱之间的固定强度和可靠性,高强度货架单元和普通货架单元的立柱采用预埋件固定在地基中,可以有效防止该立柱在使用的过程中从水泥地基中拔出,提高用于存储转向架的货位式货架与地基之间的固定强度。
权利要求书1页 说明书5页 附图7页CN 209814881 U 2019.12.20C N 209814881U权 利 要 求 书1/1页CN 209814881 U1.一种用于存储转向架的货架,所述货架为货位式货架,其特征在于,所述货架包括高强度货架单元、普通货架单元、货架固定地基、滑触线吊杆托架和堆垛机运行轨道,其中,所述普通货架单元设置在所述高强度货架单元之间,所述高强度货架单元和所述普通货架单元固定在所述货架固定地基上,所述堆垛机运行轨道设置在所述滑触线吊杆托架上,所述高强度货架单元包括立柱、沿前后方向固定在所述立柱之间的横梁、沿左右方向固定在所述立柱之间的枕梁、拉紧固定在所述立柱之间的顶拉杆和侧拉杆、固定在所述立柱下端的预埋件、固定在所述枕梁上的货架轨道组件,所述普通货架单元包括所述立柱、沿前后方向固定在所述立柱之间的所述横梁、沿左右方向固定在所述立柱之间的所述枕梁、固定在所述立柱下端的预埋件、固定在所述枕梁上的所述货架轨道组件;所述货架轨道组件包括钢轨、固定在所述钢轨内侧的车轮挡块、固定在所述钢轨外侧的安全锁、固定在所述钢轨端部的缓冲器,所述缓冲器采用带弹垫和平垫的高强度螺栓与螺母相配合固定在所述钢轨上,所述安全锁采用螺栓固定在所述钢轨上,相邻的两节所述钢轨采用钢轨接头配合螺钉和弹性垫相固定。
专利名称:一种自动化仓储设备固定架专利类型:发明专利
发明人:方明峰,袁涛
申请号:CN201810913398.6
申请日:20180813
公开号:CN108910380A
公开日:
20181130
专利内容由知识产权出版社提供
摘要:本发明公开了一种自动化仓储设备固定架,涉及自动化设备仓储技术领域,其包括底座,所述底座上表面的四角处均固定连接有竖架,且四个竖架的外表面均开设有调节孔,且位于左后方的竖架内壁与加强筋块的外表面搭接。
该自动化仓储设备固定架,通过支撑板、放置板、弹簧、缓冲块、瓦楞斜板、螺纹孔、定位装置、竖架和加强筋块的相互配合,利用定位装置和加强筋块上的螺纹孔,把支撑板和放置板与高度一致的调节孔进行固定即可,有利于大多数货物都能够摆放在放置板上,从而实现了放置板的实用性,通过弹簧、缓冲块和瓦楞斜板对放置板进行缓冲减震,减少了放置板在使用过程中受到震荡而导致货物滑落的情况。
申请人:南京皓焜自动化科技有限公司
地址:211215 江苏省南京市溧水区柘塘镇柘宁东路333号
国籍:CN
代理机构:北京盛凡智荣知识产权代理有限公司
代理人:刘晓晖
更多信息请下载全文后查看。
专利名称:一种全自动固定装置专利类型:发明专利
发明人:李世川
申请号:CN201711357814.0申请日:20171217
公开号:CN107898528A
公开日:
20180413
专利内容由知识产权出版社提供
摘要:本发明属于鼠实验器材技术领域,主要涉及一种全自动固定装置,包括鼠箱和固定架,所述基架为U形结构,所述基架底端设有固定支架,所述基架内壁上安装有固定座,所述固定座前端安装有扭簧筒,所述扭簧筒内安装有扭簧,所述扭簧筒于扭簧内穿设有安装杆,所述扭簧的两端分别固定在扭簧筒和安装杆上,所述安装杆上铰接有扣接架,所述扣接架自由端安装有第一扣柱,所述扣接架自由端左侧安装有第二扣柱,所述扣接架上安装有固定杆,所述固定杆上固定安装有触发板,所述固定板顶端安装有第一鼠筒、第二鼠筒、第三鼠筒和扎带,所述扎带安装有第一卡环,它能自动抓取固定实验鼠,且适用于不同体型大小的实验鼠。
申请人:李世川
地址:402368 重庆市大足区龙水镇综合街69号附16号
国籍:CN
更多信息请下载全文后查看。
专利名称:一种固定架自动成型装置专利类型:发明专利
发明人:马志皓,王朝勇,许斌,胥波申请号:CN202111354778.9
申请日:20211116
公开号:CN114054589A
公开日:
20220218
专利内容由知识产权出版社提供
摘要:本发明提供一种固定架自动成型装置,涉及固定架成型技术领域,包括底座,所述底座上表面固定安装有下模座,所述底座上表面且位于下模座中部固定连接有第四气缸,所述下模座上表面四角处分别固定连接有支撑杆,所述支撑杆杆身外活动连接有冲铣组件,所述支撑杆上端固定连接有上模座,所述上模座上表面固定连接有第三气缸,所述上模座和下模座之间设置有模组,所述第四气缸的输出端贯穿下模座且与模组固定连接,通过先对零件本体打凸包,然后铣大平面,最后进行冲孔操作,相较于传统的铣装配沉台和内孔外形的加工过程,能够节省操作时间,从而降低设备运行成本。
申请人:重庆晋川精密五金有限公司
地址:402260 重庆市江津区德感工业园区兰溪路99号
国籍:CN
代理机构:重庆市知贝贝知识产权代理事务所(普通合伙)
代理人:陈立新
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920220481.5
(22)申请日 2019.02.21
(73)专利权人 赛迩斯智能科技江苏有限公司
地址 212400 江苏省镇江市句容市经济开
发区科技新城科技大道1号
(72)发明人 李自鹏
(74)专利代理机构 上海浙晟知识产权代理事务
所(普通合伙) 31345
代理人 杨小双
(51)Int.Cl.
B65G 1/02(2006.01)
(54)实用新型名称
一种自动化仓储设备固定架
(57)摘要
本实用新型公开了一种自动化仓储设备固
定架,包括主体和底座,所述主体的顶端设置有
防尘罩,且防尘罩的外部连接有侧边挂钩,所述
侧边挂钩的内部固定有弹簧,且弹簧的右侧连接
有顶部挡板,所述顶部挡板的下端设置有储物挡
板,且储物挡板的左侧安置有备货盒,所述备货
盒的外壁安装有侧边把手,且侧边把手的下端固
定有底板,所述底板的左侧安装有螺丝,且螺丝
的下端固定有连接板,所述主体的中部连接有转
轴,且转轴的右侧安装有防护套,所述防护套的
下端设置有抽屉,且抽屉的外壁设置有手把。
该
自动化仓储设备固定架设置有防尘罩,防尘罩的
罩盖大于备货盒上的备货架,防尘罩有效的起到
了对备货架的防尘效果。
权利要求书1页 说明书3页 附图3页CN 209814880 U 2019.12.20
C N 209814880
U
权 利 要 求 书1/1页CN 209814880 U
1.一种自动化仓储设备固定架,包括主体(1)和底座(19),其特征在于:所述主体(1)的顶端设置有防尘罩(2),且防尘罩(2)的外部连接有侧边挂钩(3),所述侧边挂钩(3)的内部固定有弹簧(4),且弹簧(4)的右侧连接有顶部挡板(5),所述顶部挡板(5)的下端设置有储物挡板(6),且储物挡板(6)的左侧安置有备货盒(7),所述备货盒(7)的外壁安装有侧边把手(8),且侧边把手(8)的下端固定有底板(9),所述底板(9)的左侧安装有螺丝(10),且螺丝(10)的下端固定有连接板(11),所述主体(1)的中部连接有转轴(12),且转轴(12)的右侧安装有防护套(13),所述防护套(13)的下端设置有抽屉(14),且抽屉(14)的外壁设置有手把(15),所述手把(15)的下端连接有固定板(16),且固定板(16)底端设置有滚轮(17),所述转轴(12)的下端设置有旋钮(18),所述底座(19)设置于旋钮(18)的底端。
2.根据权利要求1所述的一种自动化仓储设备固定架,其特征在于:所述主体(1)与防尘罩(2)之间为固定连接,所述侧边挂钩(3)设置有十个。
3.根据权利要求1所述的一种自动化仓储设备固定架,其特征在于:所述侧边挂钩(3)与弹簧(4)之间为固定连接,同时顶部挡板(5)为“L”字形结构。
4.根据权利要求1所述的一种自动化仓储设备固定架,其特征在于:所述螺丝(10)与连接板(11)之间为活动连接,所述备货盒(7)通过转轴(12)与旋钮(18)之间为旋转结构。
5.根据权利要求1所述的一种自动化仓储设备固定架,其特征在于:所述防护套(13)与抽屉(14)之间为粘接连接,同时主体(1)的水平中轴线与抽屉(14)的水平中轴线重合,所述抽屉(14)为“凹”字形结构。
6.根据权利要求1所述的一种自动化仓储设备固定架,其特征在于:所述旋钮(18)与底座(19)之间为固定连接,同时滚轮(17)设置有四个。
2。
