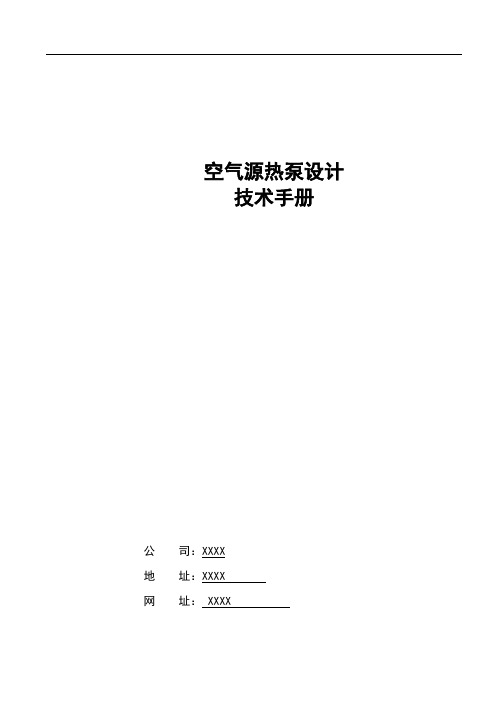

空气源热泵设计技术手册公司：XXXX地址：XXXX网址： XXXX目录第一章空气源热泵工作原理 (3)一、空气源热泵的基本原理 (3)二、节能原理 (4)三、阿尔普尔超低温空气源热泵机组特点 (4)四、阿尔普尔超低温空气源热泵与地源热泵对比的优势 (5)第二章空气源热泵热水系统的应用 (5)一、热水量计算—热水用水定额 (5)二、空气源热泵选型 (7)三、热水循环水泵选型 (8)第三章空气源热泵冷暖系统的应用 (8)一、室外设计计算参数 (8)二、空调负荷计算 (9)三、采暖负荷计算 (10)四、空气源热泵冷暖机组配置计算 (11)六、水泵选型计算 (12)七、定压补水装置选型计算 (13)八、水处理装置 (15)九、储能（缓冲）水箱计算 (16)十、空调水系统介绍 (18)十一、系统管道计算 (19)十二、地暖系统设计 (20)（一）、地暖分集水器选择 (20)（二）、地暖管的选择 (20)十三、散热器的选择 (22)十四、风机盘管的选择 (24)第四章空气源热泵运行费用分析计算 (24)第五章空气源热泵冷暖机组的安装 (25)一、机组安装一般要求 (25)二、管道安装 (27)三、地暖管道安装 (27)四、散热器安装 (29)五、风机盘管安装 (30)第一章空气源热泵工作原理一、空气源热泵的基本原理作为自然界的现象，正如水由高处流向低处那样，热量也总是从高温流向低温。
但人们可以创造机器，如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。
所以热泵实质上是一种热量提升搬运装置，热泵的作用是从周围环境中吸取冷热能量，并把它传递给被加热或制冷的对象（温度较高的物体），都是按照逆卡诺原理循环工作的。
热泵在工作时，它本身消耗一部分电能量，把环境介质中贮存的能量加以挖掘，通过制冷剂的特性循环系统提高温度进行利用，而整个热泵装置所消耗的功仅为输出功中的一小部分，因此，采用热泵技术可以节约大量高品位能源。
目录一、空气源热泵原理............................................1 二、产品技术性能..............................................2 1.机组分类....................................................2 2.产品执行标准................................................2 3.机组外形图..................................................2 4.性能参数....................................................6 5.性能曲线图..................................................7 三、空气源热泵的使用..........................................7 1.控制面板说明................................................7 2.控制面板操作说明............................................8 3.使用注意事项....................... (14)四、低环境温度变频空气源热泵的安装...........................14 1.机组的安装..................................................14 2.管道的安装..................................................15 3.机组安装示意图.............................................16 4.电气安装...................................................18 五、调试与运行...............................................20 1.试运行的准备...............................................20 2.试运行.....................................................20 3.运行控制...................................................20 六、维护与保养...............................................21 1.控制器的保护功能...........................................22 2.控制器的故障代码...........................................23 3.常见故障分析及处理.........................................24 七、售后服务及保修...........................................25 八、电气接线图.............................................. 34 感谢您选择本公司的热泵热水器，在使用之前，请您仔细阅读本说明书。
空气源热泵安装方案设计和施工注意项目一、引言空气源热泵是一种高效、环保的供暖方式，它利用空气中的热能进行加热，具有节能、低碳排放等优点。
在空气源热泵的安装过程中，设计方案和施工注意事项至关重要。
本文将就空气源热泵的安装方案设计和施工注意事项进行论述，以期为相关从业人员提供帮助和指导。
二、空气源热泵安装方案设计1. 安装位置选择在选择安装位置时，需要考虑以下几个因素：（1）空气源热泵的室外机应放置在通风、排水方便的位置，避免受到阳光直射和雨淋；（2）室内机应尽量安装在供暖区域的中央位置，以便实现良好的空气流通；（3）室内机与室外机之间的连接路径应尽量缩短，以减少能量损失。
2. 冷热水管路设计（1）冷水管路：冷水管路包括冷却水进口管道和出口管道。
进口管道应靠近热泵室内机的底部，而出口管道则应位于顶部，以保证冷却水的循环。
在设计时，应注意管道的尺寸和材质选择，以满足冷却水的流量和压力要求。
（2）热水管路：热水管路包括供水管道和回水管道。
供水管道应与室内机连接，回水管道则应与室外机连接。
在设计时，应选择合适的管道尺寸和材质，以防止漏水和热量损失。
3. 电气设计电气设计是空气源热泵安装方案的重要组成部分，应注意以下几个方面：（1）电源电压：根据空气源热泵的功率和型号选择适当的电源电压，确保供电稳定；（2）线路负荷：在设计电路时，应计算室内外机的负荷，以确保电路容量足够；（3）保护措施：应为空气源热泵设置相应的保护装置，如过载保护器、漏电保护器等，以确保安全可靠的运行。
4. 管道绝缘和密封在安装空气源热泵的过程中，需进行管道绝缘和密封处理，以减少能量损失和水泄漏的风险。
常用的绝缘材料有特氟龙胶带和软管等，而密封材料则可以选择硅橡胶胶条或胶水等。
三、施工注意事项1. 施工前准备在施工前，需要进行详细的准备工作，包括制定施工方案、准备所需材料和设备等。
另外，还需对施工现场进行检查，确保无隐患和安全问题。
2. 安装过程中的细节注意在空气源热泵的安装过程中，需要注意以下几个细节问题：（1）管道连接：在连接管道时，应严格按照相关标准进行操作，确保连接紧固，无漏水现象；（2）管道斜度：室内外机之间的管道应保持一定的斜度，以利于回水流畅，避免积水和冻结；（3）漏气检测：在安装完成后，应进行漏气检测，确保系统无漏气现象；（4）电气连接：在进行电气连接时，应按照相关规定进行操作，避免电源线路接错或接触不良。
2.1设计内容及设计依据：2.1.1工程概述（1）工程名称：低温空气源热泵热水工程。
（2）工程地点：**。
（3）基本情况：根据中联重科工程部的估计职工宿舍每天需要使用热水15吨。
（4）设计宗旨：设备与系统的完美结合，效益与成本并重，节能增效，经济环保，满足职工日常生活热水需求。
（5）工程要求：根据职工的实际用热水需求，选用PHNIX低温热泵机组型号PASHW120SB－D-PS 2台，共2台可满足宾馆客房淋浴随时热水供应。
（6）热水温度：55℃2.1.2设计范围与原则1）、设计范围宿舍热水供应，热水水温55℃，本方案设计范围为屋面热泵主机等热水系统部分。
室内冷、热水管网及淋浴龙头不在本次设计范围内。
2）、设备选用原则考虑经济、节能、环保等要求，宜采用北极星低温空气源热泵机组供应热水，保证用水温度及用水量，最大程度节能。
2.1.3设计依据1）根据工程概述及要求；2）（建筑给排水设计手册）；3）《给水排水设计基本术语标准》（GBJ125-89）；4）《机电设备安装工程施工及验收规范》（TJ231）；5）《电气装置安装工程低电器施工及验收规范》（GB50254）；6）《自动化仪表安装工程质量检验评定标准》（GBJI31-90）；7） （实用供热空调设计手册）； 8） （民用建筑空调设计技术措施）； 9） PHNIX 空气源热泵机组的性能； 10）国家现行的其他相关规范及措施。
2.2设计资料室内外设计计算参数：1）夏季室外设计计算参数（见表1）表1 夏季室外设计计算参数干球温度℃ 湿球温度℃相对湿度%室外平均风速（m/s ）大气压力KPa 夏季35.226722.295.92）冬季室外设计计算参数（见表2）表2 冬季室外设计计算参数采暖计算温度/℃空调计算温度/℃相对湿度%室外平均风速（m/s ）大气压力 KPa 冬季-9-15671.897.91）环境温度：按照标准工况20℃设计；进水温度：按平均温度15℃设计； 出水温度：热水出水温度为：55℃计算； 2）环境温度：按照标准工况-15℃设计；进水温度：按平均温度10℃设计； 出水温度：热水出水温度为：55℃计算；·2.3热水用量计算根据计算，职工洗浴热水共需要15吨。
热泵系统安装设计手册标准1. 引言热泵系统是一种能够将热能从低温区域转移到高温区域的设备，广泛应用于供暖和制冷领域。
本手册旨在提供热泵系统安装设计的标准，以确保系统的安全、高效运行。
2. 系统选择在进行热泵系统安装设计时，应根据实际需求选择适合的热泵系统类型。
常见的热泵系统类型包括空气源热泵系统、地源热泵系统和水源热泵系统。
根据具体应用场景和能源情况进行选择。
在选择系统时，需考虑系统的性能指标、适用环境和运行成本等因素。
3. 安装位置热泵系统的安装位置对系统的性能和效果有重要影响。
应选择通风良好、无阻碍物的位置进行安装。
避免安装在易受污染、噪音敏感或者易受外界温度变化影响的地方。
此外，还需确保安装位置方便进行维护和保养。
4. 安装要求4.1 管道设计：热泵系统的管道设计应满足安全和性能要求。
管道材料应选用合适的材质，考虑到介质流速、温度和压力等因素。
应避免使用易生锈、易腐蚀的材料。
管道的布置应合理，避免过长弯曲，减少压力损失。
4.2 电气连接：热泵系统的电气连接应符合相关的电气安全要求。
电气线路应有足够的容量和保护措施，确保安全可靠。
应注意防水、防潮和过热等问题。
电气连接应牢固可靠，避免接触不良和线路短路情况。
4.3 控制系统：热泵系统的控制系统应设计合理、稳定可靠。
控制系统应能够实时监测和调节热泵系统的运行状态，保证系统的高效运行。
同时，应具备相应的安全保护功能，如过载保护、温度保护和压力保护等。
5. 维护与保养为确保热泵系统的长期稳定运行，需要进行定期的维护和保养工作。
包括清理和更换过滤器、检查和清洁换热器、检查和校准传感器等。
维护和保养工作应按照热泵系统的相关要求进行，遵循操作规程和安全注意事项。
6. 安全注意事项在进行热泵系统安装和运行过程中，需注意以下安全事项：- 进行安装和维护工作时，应断开电源，确保安全操作。
- 使用合适的工具和设备，避免损坏系统。
- 注意防水和防潮措施，避免电气部件受潮或短路。
空气源热泵系统设计指南空气源热泵系统设计指南空气源热泵就是利用室外空气的能量，通过机械做功，使得能量从低位热源向高位热源转移的制冷（制热）装置。
它以冷凝器放出的热量来供热，以蒸发器吸收热量来制冷。
就热力循环的过程而言，制冷机和热泵都是基于逆卡诺循环而实现其功能的，由于这种装置在运行过程中，总是一侧吸热，另一侧排热，所以，一台装置伴生并兼具制冷和制热两种功能。
空气源热泵的技术措施：1、具有可靠的融霜控制，融霜时间总和不应超过运行周期时间的20%。
空气源热泵系统设计指南空气源热泵就是利用室外空气的能量，通过机械做功，使得能量从低位热源向高位热源转移的制冷（制热）装置。
它以冷凝器放出的热量来供热，以蒸发器吸收热量来制冷。
就热力循环的过程而言，制冷机和热泵都是基于逆卡诺循环而实现其功能的，由于这种装置在运行过程中，总是一侧吸热，另一侧排热，所以，一台装置伴生并兼具制冷和制热两种功能。
空气源热泵的技术措施：1、具有可靠的融霜控制，融霜时间总和不应超过运行周期时间的20%。
2、冬季设计工况时机组性能系数（COP），冷热风机组不小于1.8，冷热水机组不应小于2.0。
3、寒冷地区采用空气源热泵机组应注意以下事项：1）室外计算干球温度低于-10℃的地区，应采用低温空气源热泵机组；2）室外温度低于空气源热泵平衡点温度（即空气源热泵供热量等于建筑物耗热量）时，应设置辅助热源。
4、机组进风口的气流速度宜控制在1.5-2.0m/s，排气口的排气速度不宜小于7m/s。
5、热泵机组的基础高度一般应大于300mm，布置在可能有积雪的地方时，基础高度需加高。
重点公式和基本数据：一、基本耗热量公式：Q=K×F×ΔT其中：Q—围护结构基本耗热量，W；K—围护结构传热系数，W/(㎡.℃)；F—围护结构传热面积，㎡；ΔT—室外计算温差，℃；用于计算门、窗、墙、地面、屋面各部分围护结构的基本耗热量常用围护结构传热系数K（W/(㎡.℃))二、流量计算公式：GL=0.86X∑Q/(tg-th)其中：GL—流量，Kg/h；∑Q—热负荷，W；tg—供水温度，℃；th—回水温度，℃；三、不同供暖末端形式的供水温度及温差空气源热泵出水温度一般可达到45℃，温差5℃，所以，最适合空气源热泵的供暖末端形式是地暖。
空 气 能 热 泵安装使用说明书（地暖空调一体机系列）◆使用热泵机组前，请认真阅读本说明书◆请妥善保管本使用说明书，以便日后查询前 言尊敬的用户：感谢您使用本公司的产品，为了您更好更安全地使用本产品，为确保机组的正常运行和防止故障的发生，安装工作必须由具备一定热水机组知识并有相当经验的技师承担，请在安装及使用本产品之前，仔细阅读本说明书，同时注意妥善保管，以便需要时查询。
本说明书适用于地暖机系列KFLR-8I、KFLR-10I、KFLR-14II等机组。
执行标准：GB/T21362-2008GB4706.1-2005GB4706.32-2012目 录产品简介 (1)安全注意事项 (1)机组安装 (3)试运行 (8)操作说明 (9)维护保养 (14)故障分析与处理 (14)电气配线图 (17)技术参数 (20)产品附件清单 (21)产品简介科希曼空气源热泵地暖空调一体机，它不需要阳光，占地小，突破时间、空间、方向等条件的严格约束限制，根据逆卡诺循环原理，采用电能驱动压缩机做功，利用传热工质，对水进行加热或降温。
本热泵地暖空调一体机具有安全可靠、节能环保、寿命长等优点，该产品与空调相比，具有无可比拟的优势，夏天是中央空调，利用水系统换热，出风温度舒适，风大却温和，室内温度均匀，不易得空调病。
适宜的温度、湿度、风速，使人倍感舒适。
水循环家用中央空调使室内湿度自由控制在40%～70%之间，更好地保护肌肤及呵护呼吸系统，且系统静音运行、冷暖可调、送风角度好、风量大、温度分布均匀，舒适怡人。
冬天是地暖，地暖不易造成污浊空气对流，室内空气洁净；不会引起室内干燥，家居环境舒适健康；从脚暖起，室内温度由下而上逐渐降低，“凉顶暖足”，符合中医养生之道。
在不同的运行工况下，每消耗1度电就能从低温热源中吸收2~6度电的热量，可以节省大量的运行费用。
产品适用于-7～43℃，冬季采暖，夏季供冷，不受雨雪等恶劣天气影响，特别适用于住宅小区、别墅、宾馆、棋牌室、学校、医院等场所。
空气源热泵设计说明书1. 设计概述本设计说明书旨在为空气源热泵系统的设计、安装、调试、维护和保养提供全面的指导和建议。
空气源热泵系统是一种高效、环保的能源利用设备，能够利用空气中的热能，为建筑物提供冷、暖空调及热水供应。
2. 系统组成空气源热泵系统主要由以下四个部分组成：2.1 空气源热泵机组空气源热泵机组是系统的核心部分，包括压缩机、冷凝器、蒸发器和膨胀阀等部件。
它利用逆卡诺循环原理，从空气中吸收热量，通过制冷剂的循环流动，实现热量的转移。
2.2 冷却水系统冷却水系统负责将空气源热泵机组产生的热量传递给冷却塔，以水为媒介将热量释放到环境中。
它包括冷却水泵、冷却塔、散热器等组成部分。
2.3 冷冻水系统冷冻水系统将空气源热泵机组输出的冷量输送到建筑物内，实现空调制冷的效果。
它包括冷冻水泵、冷冻水管道、空调末端设备等组成部分。
2.4 控制系统控制系统负责对整个系统进行自动化控制，包括空气源热泵机组的启停控制、冷却水系统和冷冻水系统的流量控制、以及各种安全保护措施的实现。
它主要由各种传感器、控制器和执行器组成。
3. 工作原理空气源热泵系统的工作原理基于逆卡诺循环原理，通过制冷剂的循环流动，实现热量从空气中吸收并转移。
具体过程如下：在蒸发器中，制冷剂吸收空气中的热量，经过压缩机的压缩，将热量传递给冷凝器。
在冷凝器中，制冷剂将热量传递给冷却水系统，自身液化成液体。
经过膨胀阀的节流作用，制冷剂变成低温低压的蒸汽，再次回到蒸发器中吸收热量。
如此循环往复，实现热量的持续转移。
4. 设备选型设备选型应根据实际需求和场地条件进行选择。
以下分别对空气源热泵机组、冷却水系统设备、冷冻水系统设备和控制系统的设备选型进行说明：4.1 空气源热泵机组选型根据建筑物的冷暖负荷和当地气候条件，选择适当的空气源热泵机组型号。
一般而言，应考虑机组的制冷量、制热量、能效比（COP）等因素。
此外，还应考虑机组的噪音、震动及安装空间等因素。
空气源热泵机组安装图文指导手册工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。
2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。
3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。
4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。
5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。
6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。
检查无问题，开机运行。
采用万用表钳流表对机器的运行电流电压等参数进行检查。
8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。
工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。
安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。
可安装在外墙、屋顶、阳台、地面上。
出风口应避开迎风方向。
2、主机与储水箱之间距离不得大于5米，标准配置为3米。
3、主机与四周墙壁或其它遮挡物之间距离不能太小。
4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。
5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。
6、显示面板不要安装在浴室，以免因潮湿影响正常工作。
（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。
贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。
2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。
3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。
空气源热泵冷暖机组安装手册二0一五年九月目录第一章空气源热泵冷暖机组原理 (4)一、空气源热泵冷暖机组原理 (4)二、空气源热泵冷暖机组特点 (4)三、空气源热泵冷暖机组在空调系统中的类别 (5)四、空气源热泵冷暖机组应用 (5)第二章空气源热泵冷暖机组介绍 (5)一、冷暖机组分类： (5)二、冷暖机组不同型号： (6)三、冷暖机组命名 (7)四、空气源热泵冷暖机组产品介绍 (8)五、空气源热泵冷暖机组产品结构图图 (8)第三章空气源热泵冷暖机组的应用 (9)一、空调负荷计算 (9)二、空调末端（风机盘管）的计算与选择 (11)三、采暖负荷计算 (11)四、采暖末端计算与选择 (13)五、空气源热泵冷暖机组配置计算 (14)六、机组安装位置规划和环境控制 (15)七、采暖和冷暖系统介绍 (15)八、水泵选型计算 (18)一〇、储能（缓冲）水箱计算 (21)一一、系统管道计算 (21)一二、分集水器选择 (22)一三、地暖管的选择 (23)一四、散热片的选择 (24)一五、风机盘管的选择 (25)第四章空气源热泵冷暖机组的安装 (26)一、机组安装一般要求 (26)二、管道安装 (27)三、地暖管道安装 (29)四、散热片安装 (31)五、风机盘管安装 (32)第五章室内外机组的电气接线 (35)一、机组电控盒零部件布置图 (35)二、电气联接 (38)第六章调试 (46)一、空气源热泵操作使用 (46)二、系统管道试压和冲洗 (50)三、初调试 (50)第七章故障排除与维护保养 (52)一、故障分析与排除 (52)二、水系统检查与保养 (54)附表1（冷暖机组的电气接线图）： (56)附录2 PE-RT地暖管散热量 (62)第一章空气源热泵冷暖机组原理一、空气源热泵冷暖机组原理空气源热泵冷暖机组系统概述空气源热泵，除具备制取出采暖用热水的功能外，空气源热泵机组还能切换到制冷工况制取冷冻水。
空气源热泵的基本原理是基于压缩式制冷循环，利用冷媒做为载体，通过风机的强制换热，从大气中吸取热量或者排放热量，以达到制冷或者制热的需求。
按照逆卡诺循环原理，该系统主要空气源热泵主机和末端两大部分组成。
空气源热泵机组与末端共同使用，前者提供冷水或热水，后者将冷水或热水，通过热交换，提供冷气或采暖。
空气源热泵机组是采暖系统中的主机，由于采用空气源冷凝器不需要冷却塔；而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。
所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体）。
空气源热泵的风为何物，即是流动的空气。
流动的空气作为热媒的热泵，即是空气源热泵只是在设置上，空气源热泵可能借助风机等设备加速空气流动，空气源热泵多数为自然流通。
“热泵”是一种能从自然界的空气、水或土壤中获取低品位热能，经过电力做功，提供可被人们所用的高品位热能的装置。
二、空气源热泵冷暖机组特点空气源热泵冷暖机组是一个提供冷热源的独立完整机组，又是利用四处都有空气这个自然能源，加上风冷热泵机组的制造工艺等特点，因而具有许多特点：1) 安装在室外，如屋顶、阳台等处，不占有有效建筑面积，节省土建投资。
2) 夏季供冷、冬季供热，省去了锅炉房，对城市建设有利。
3) 省去了冷却水系统和冷却塔、冷却水泵、管网及其水处理设备，节省了这部份投资和运行费用。
4) 冬季供热节电，热泵的CO值为3左右，即热泵供热比用电直接供热要省电三分之二左右。
5) 热泵的形式多种，采用低噪声热泵，噪声可控制50－60dB（A），对周围环境不会产生不利的影响。
6) 安全保护和自动控制同时装於一个机体内，运行可靠，管理方便。
7) 外部美观，用多层喷漆、烤漆制作或作聚酯外部保护层，符合 IP54 保护标准，可在一个相当长的时间，如 8-10 年都不会生锈。
8) 独立完整的机组，安装方便，可缩短施工周期三、空气源热泵冷暖机组在空调系统中的类别热泵的分类多种多样，如果按同热泵的蒸发器和冷凝器换热的介质不同分类，热泵可以分为：空气-空气热泵，空气-水热泵，水-水热泵、水-空气热泵、土壤-空气热泵及土壤-水热泵等。
其中空气-水热泵机组，即空气热源热泵式冷暖机组在工程上的应用更为广泛。
四、空气源热泵冷暖机组应用空气源热泵冷暖机组被定义为能实现蒸发器与冷凝器功能转换的制冷机。
我们也可以称空气源热泵冷暖机组为基于逆卡诺循环原理工作，既可以用来制冷，又可以用来供热的机组。
广泛使用在家庭、别墅和商用场所。
第二章空气源热泵冷暖机组介绍一、冷暖机组分类：采暖系列（地板采暖、暖气片采暖）低温采暖机（地板采暖、暖气片采暖）冷暖两联供系列（制冷、采暖一体机）二、冷暖机组不同型号：三、冷暖机组命名四、空气源热泵冷暖机组产品介绍五、空气源热泵冷暖机组产品结构图图 KFXCN-19Ⅱ结构图第三章空气源热泵冷暖机组的应用一、空调负荷计算1.空调负荷计算的组成(QL)(1)、由于室内外温差和太阳辐射作用，通过建筑物围护结构传入室内的热量形成的冷负荷；(2)、人体散热、散湿形成的冷负荷；(3)、灯光照明散热形成的冷负荷；(4)、其他设备散热形成的冷负荷；(5)、渗透空气所形成的冷负荷(6)、新风量负荷2.空调负荷计算方法简单介绍空调动态负荷的计算显得比较繁琐，即便是采用一些简化手段，计算工作量也是比较大的。
估算最简便，捷径行路，人之通性，慢慢的被它取而代之了。
但是估算的根据并不坚定，偏于保守是不可避免的，总是顾虑怕估算的小了，这也是可以理解的。
估算法也要注意与实际相符合，要根据实际的经验以及不同建筑的各自不同的情况。
目前空调负荷的计算还是以估算为主。
3.民用建筑空调单位面积冷负荷（qL）4.负荷计算——单位面积冷负荷法QL=qLx S式中：QL ——建筑物空调房间总冷负荷 ( W )QL——冷负荷 (W/㎡)S ——空调房间面积 ( ㎡)二、空调末端（风机盘管）的计算与选择（1）根据风量：房间面积、层高（吊顶后）和房间气体循环次数三者的乘积即为房间的循环风量。
其对应的风机盘管高速风量，即可确定风机盘管型号。
（2）根据冷负荷：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。
利用房间冷负荷对应风机盘管的中速风量时的制冷量即可确定风机盘管型号一般采用第二种方法——根据冷负荷选择风机盘管，在特殊场合如对噪音要求较高的场所，可用第一种方法进行校核。
确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。
房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。
注意：对于风管超过一定长度的风盘，应采用中、高静压的风盘，且出风管道上不宜多于两个出风口。
三、采暖负荷计算1.采暖负荷计算的组成（Qn）冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定；1)围护结构的耗热量，包括基本耗热量和附加耗热量；2)加热由门窗缝隙渗入室内的冷空气的耗热量；3)加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4)建筑内部设备得热；5)通过其他途径散失或获得的热量。
6) 对于一般民用住宅层高在3m以下工程上可采用面积热负荷法进行概算.单位面积热负荷法： Qn=K × qn×S式中：Qn ——建筑物的采暖设计热负荷，WS ——建筑物的建筑面积，㎡；qn ——建筑物的采暖单位面积热负荷，W/㎡K ——附加系数建筑各个区域的围护结构、冷空气渗透情况均有差别，如果需要计算的较为准确，应根据各个区域在建筑中的位置（如：是否靠近外墙、外墙上的门窗）和门窗（是否有冷空气渗透）进行分别计算。
2.室内采暖单位面积热负荷计算（qn）1)一般原则别墅的负荷一般要比住宅的大一些。
别墅的顶层负荷要大于中间层或底层。
普通卫生间根据面积提供500～1000W的定值来计算。
别墅地下室一般不配。
客卧一般负荷相对较大。
对于外墙较大或玻璃面积较大的，建议做负荷计算2）室内采暖单位面积热负荷估算表（qn）3. 附加系数附加系数为采暖面积与全房间面积的比值，根据下表进行选择：上表的附加系数为标准推荐数值，在实际工程中应根据实际情况做出具体调整。
房间进深大于6米时，以距外墙6米为界分区当作不同的单独房间，分别计算供暖热负荷。
另一种采暖热负荷的估算办法Qn=a*Rn*V*（tn-tw）Qn ——采暖热负荷 WWtn ——室内空气温度℃tw ——室外供暖计算温度℃V ——建筑的体积?Rn ——体积热指标根据建筑的保温情况宜取0.4-0.7a ——修正系数。
请参考下表四、采暖末端计算与选择1. 地暖盘管地暖面盘管的管间距直接影响到地板的散热量，而地板散热量需满足室内负荷的要求。
管间距根据管材、室内设计温度、供水温度、地板材料等因素而定。
下表是PE-RT管材，地面材料为水泥地砖，在不同水温、室内温度和管间距的条件下的地面散热量（其他地面材料的散热量数据见附录1）2、散热片根据散热片进出口水温，求出散热片平均水温；根据室内设计温度求出散热温差；根据散热温差查散热片选型表，获得单片散热量q。
五、空气源热泵冷暖机组配置计算1. 确定建筑的负荷由设计院获取根据建筑物的负荷指标和相应建筑面积的乘积，得出建筑的负荷。
将各空调房间的负荷逐个相加得出空调总负荷。
2. 机组台数和容量的确定机组总负荷的确定：建筑的负荷或空调总负荷×80％左右的同时使用率。
公寓房可不考虑同时使用率。
特殊情况需根据建筑功能和使用情况确定。
大、中型工程应选二台以上，但不宜过多，并考虑备用机组的可能性。
若建筑物的最大负荷与最小负荷的差距过大，宜大、小容量机组搭配工作。
六、机组安装位置规划和环境控制1. 机组安装位置规划1) 热泵主机的安装与空调室外机的安装要求相似。
可安装在屋顶、阳台、地面上。
出风口应避开迎风方向。
2) 主机（侧出风）与四周墙壁或其他遮挡物之间的距离不能太小，出风口1米内不应有遮挡物，保证主机换热器的吸热散热不受阻碍。
3) 主机（顶出风）进风口1米内不能有遮挡物，出风口2米内不应有障碍物，保证主机换热器的吸热散热不受阻碍。
当机组安装在屋檐下或机组上方有水平障碍物时，机组的安装位置必须在通风良好的地方，否则容易发生气流短路，造成机组散热能力差。
2.机组安装环境控制1) 尽量不在阳光直射的地方。
2) 不在卧室的窗台或卧室的附近。
3) 进、出风有足够的距离，便于散热。
4) 能承受室外机自重的2-3倍以上的地方。
5) 没有油烟或其它腐蚀气体的地方。
6) 不影响其它因素或环境的地方。
