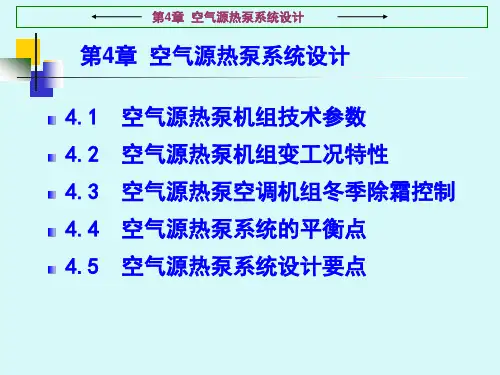

空气源热泵系统设计指南设计

空气源热泵系统设计方案长期以来空气源热泵空调系统，主要应用于长江流域及其以南地区。

本文主要介绍低温空气源热泵系统在北方地区的应用案例，并对系统设“•的注意事项进行r阐述，对系统初投资和运行贽用进行/分析。

实际运行证明，低温空气源热泵空调系统在北方制热是可行的，并且运行费用很低。

1工程简介XX最大的综合类图书巾.场°本建筑长49. 2m,宽35. 1m,总建筑而积6900m：；建筑共计 4层，总高度为15. 9m。

一层、二层、三层是图书市场，四层为办公室。

本建筑自2001年6 月开始施工，2019年10月完工，2020年11月空调开始调试运行。

2空调计算设计参数2.1室外空调计算参数，见表1。

3冷热源选择1.1冷热源选择依据秦皇岛市是全国闻名的度假旅游城市，市政府对环境污染问题特别重视，尤其是冬季供暖产生的污染问题。

秦皇岛市供暖期较长，约为5个月。

供暖资源也很丰富：煤、油、城市集中煤气、电和城市集中供热，由于本项目在开发区，没有城「6集中供热，燃煤也被禁止使用，可利用的资源仅为油、城市集中煤气和电。

秦皇岛由没有电增容，城市煤气有市政费用。

同时在与开发商接触过程中，开发商提出以下几点要求：①安全、环保、没有污染；②运行费用低：③系统运行可靠；④维护方便。

1.2冷热源初投资比较根据开发商提出的要求，提供以下比较方案：方案1,空气源热泵空调系统：方案2, 螺杆冷水机组+电锅炉：方案3,螺杆冷水机组+煤气锅炉：方案4,螺杆冷水机组+油锅炉。

各种方案初投资，见表3。

表3各种方案初投资1.3运行费用分析比较夏季，各种方案的系统制冷系数接近，又由于秦皇岛市夏季制冷期较短，这里不做比较, 仅对冬季供热时的运行费用进行分析比较，结果见表4。

表4各种方案冬季运行费用分析比较3.4结果分析通过以上分析可以看出，空气源热泵空调系统不仅初投资较低，其冬季运行费用也优于其他三种方案，所以，本工程选用低温空气源热泵机组作为空调系统冷热源。

车辆工程技术18机械电子空气源热泵是一种高效的清洁能源，以电能驱动，可将低品位能源转换为高品位能源，具有高效节能、绿色环保、安全可靠等优点[1]。

空气源热泵以其独特的优势成为热泵诸多形式中应用最广泛的一种。

但它的应用受到气候条件的约束，在我国北方寒冷地区应用时会遇到一些问题。

基于此，本文针对寒冷地区，提出空气源热泵供暖系统设的要点，供同行参考。

1　空气源热泵的基本原理空气源热泵是基于逆卡诺循环原理，利用室外空气做热源，消耗少量电能，通过压缩机做功，使能量从低位热源向高位热源转移的装置，它以冷凝器放出的热量来供热，以蒸发器吸收的热量来供冷。

通过换向阀切换，改变制冷剂在制冷环路中的流动方向，实现冬、夏工况的转换。

2　空气源热泵机组容量空气源热泵机组名义制热量的工况为：环境空气干球温度为7℃，湿球温度为6℃，进水温度为40℃，出水温度为45℃，冷凝器侧的污垢系数为0.086m 2·℃/kW。

在实际使用中，空气源热泵机组的制热量，随环境温度的降低而减少，还与除霜情况有关。

因此，确定机组冬季时的实际制热量Q（kW）时，应根据室外空调计算温度和融霜频率按下式进行修正[2]：式中q-机组的名义制热量，kW；K 1-使用地区的室外空调计算干球温度的修正系数；K 2-机组的容霜修正系数，每小时容霜一次取0.9，两次取0.8。

机组的容霜次数，可按所选机组的容霜控制方式、冬季室外计算温度、湿度选取，也可要求生产企业提供。

《民用建筑供暖通风与空气调节设计规范》GB50736-2012中规定：空气源热泵机组，具有先进可靠的融霜控制，融霜时间总和不应超过运行周期时间的20%。

空气源热泵机组在寒冷地区应用时，应选用超低温空气源热泵机组，最大限度的减少冬季因室外温度减低导致的制热量衰减。

《民用建筑供暖通风与空气调节设计规范》GB50736-2012中规定：冬季设计工况时机组性能系数（COP），冷热风机组不应小于1.80，冷热水机组不应小于2.00。

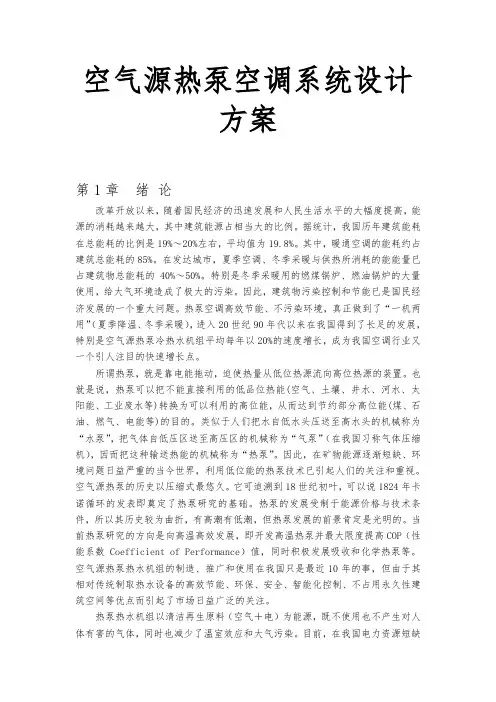

空气源热泵空调系统设计方案第1章绪论改革开放以来，随着国民经济的迅速发展和人民生活水平的大幅度提高，能源的消耗越来越大，其中建筑能源占相当大的比例。

据统计，我国历年建筑能耗在总能耗的比例是19%～20%左右，平均值为19.8%。

其中，暖通空调的能耗约占建筑总能耗的85%。

在发达城市，夏季空调、冬季采暖与供热所消耗的能能量已占建筑物总能耗的40%～50%。

特别是冬季采暖用的燃煤锅炉、燃油锅炉的大量使用，给大气环境造成了极大的污染。

因此，建筑物污染控制和节能已是国民经济发展的一个重大问题。

热泵空调高效节能、不污染环境，真正做到了“一机两用”（夏季降温、冬季采暖），进入20世纪90年代以来在我国得到了长足的发展，特别是空气源热泵冷热水机组平均每年以20%的速度增长，成为我国空调行业又一个引人注目的快速增长点。

所谓热泵，就是靠电能拖动，迫使热量从低位热源流向高位热源的装置。

也就是说，热泵可以把不能直接利用的低品位热能(空气、土壤、井水、河水、太阳能、工业废水等)转换为可以利用的高位能，从而达到节约部分高位能(煤、石油、燃气、电能等)的目的。

类似于人们把水自低水头压送至高水头的机械称为“水泵”，把气体自低压区送至高压区的机械称为“气泵”（在我国习称气体压缩机），因而把这种输送热能的机械称为“热泵”。

因此，在矿物能源逐渐短缺、环境问题日益严重的当今世界，利用低位能的热泵技术已引起人们的关注和重视。

空气源热泵的历史以压缩式最悠久。

它可追溯到18世纪初叶，可以说1824年卡诺循环的发表即奠定了热泵研究的基础。

热泵的发展受制于能源价格与技术条件，所以其历史较为曲折，有高潮有低潮，但热泵发展的前景肯定是光明的。

当前热泵研究的方向是向高温高效发展，即开发高温热泵并最大限度提高COP（性能系数 Coefficient of Performance）值，同时积极发展吸收和化学热泵等。

空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、安全、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。

空气源热泵工程设计方案一、项目背景随着全球环境保护意识的提升，对清洁能源的需求也越来越大。

空气源热泵作为一种清洁、高效的取暖方式，受到了广泛的关注和应用。

本项目旨在设计一套高效、可靠、节能的空气源热泵系统，以满足现代建筑的取暖、制冷和热水供应需求。

二、项目概况1. 项目名称：空气源热泵工程设计方案2. 项目地址：某某市某某区3. 项目规模：规划总建筑面积10000平方米4. 项目内容：空气源热泵系统设计及设备选型5. 项目目标：实现高效、节能、环保的建筑环境控制三、设计原则1. 节能性：选用高效、节能的空气源热泵设备，并充分考虑系统运行中的能耗控制；2. 可靠性：确保系统设计、设备选型和安装施工符合国家规范标准，保证系统的稳定运行；3. 环保性：采用环保制冷剂和材料，减少对大气层的破坏。

四、技术方案1. 设备选型：选用国内外知名品牌的空气源热泵设备，根据建筑规模和使用需求进行合理的设备容量选型；2. 系统设计：根据建筑的朝向、采光、隔热等条件，设计合理的系统布局，并考虑设备的安装位置和日常维护便利性；3. 管道布置：合理设计室内外的管道布置，减少管道阻力和传热损失，提高系统效率；4. 控制系统：采用先进的智能控制系统，实现对空气源热泵系统的远程监控和自动调节，提高系统运行的稳定性和效率。

五、主要设备及材料1. 空气源热泵主机：选用国内外知名厂家生产的高效、节能的空气源热泵主机；2. 制冷剂：采用环保型制冷剂，符合国家标准和法规要求；3. 管道和阀门：选用优质的管道和阀门，确保系统的密封性和稳定性；4. 控制系统：选用先进的智能控制系统，实现对系统的远程监控和自动调节。

六、工程实施方案1. 建筑调研：根据建筑的结构、朝向、隔热、采光等条件，进行建筑调研和能耗分析；2. 系统设计：根据建筑调研结果，设计合理的空气源热泵系统，并确定系统的主要设备和材料选型；3. 施工安装：由具有丰富经验的空气源热泵工程公司进行施工安装，并严格按照设计方案和相关国家标准进行安装验收；4. 调试运行：对安装完成的空气源热泵系统进行调试和运行，确保系统的稳定性和效率；5. 培训交付：对使用人员进行系统操作培训，并提供系统维护和保养手册。

空气能(源)热泵热水工程方案建议书第一部分空气能(源)热泵热水工程价格一览表及说明1、本报价为中央热水系统全包工程价，含材料费、运费、安装费、培训费、设计费等全部甲方要求内容。

2、工程内容包括：热泵机组、储热水箱及底座、循环装置、循环管、热水管、冷水管、各项支承基础、全自动控制装置、防水保护等甲方要求项目。

3、本方案预算不包含电控箱前电源线，箱前电源线利用现有太阳能电源4、热泵热水机组采用广东美的中央空调设备有限公司生产的RSJ-200/MS-532V型热泵热水器。

5、所有水泵均选用德国威乐水泵及国家免检产品广东凌霄公司水泵。

6、系统符合环保、消防要求，具备漏电保护装置。

7、系统全自动控制兼人工控制，具备自动进补冷水、全天候定温供热水功能。

第二部分空气能(源)热泵热水工程方案产品说明一、空气能热水器介绍：空气能热水机全名为：空气能热泵热水机组（Air-Source Heat Pump Hot Water Unit ）是当今世界上开拓利用新能源最好的设备之一。

空气能热水机根据逆卡诺循环原理，机组以少量电能为驱动力，以制冷剂为载体，源源不断地吸收空气或自然环境中难以利用的低品位热能（-7-43℃），转化为高品位热能，实现低温热能向高温热能的转移；再将高品位热能释放到水中制取热水（最高达60℃），通过热水供应管路输送给用户满足热水供应、供暖需求。

美的空气能热水机采用目前世界上先进、安全、环保、高效的热水生产技术，结合我国用户的使用特点，全新开发出一系列空气能热水器，在进水温度进水压力、环境温度等参数不断变化的情况下，始终保证出水温度恒定在设定值（出厂设定56℃）, 48～60℃可调。

机组开启即有高温热水产生，源源不断地流入保温储水箱中供用户使用。

二、空气能(源) 热泵系统原理1、系统组成空气能热水机中央热水系统一般由空气能热泵热水机组、保温水箱、水泵及相应的管道阀门等部分组成。

而空气能热泵热水机组一般由压缩机、水侧换热器、空气侧换热器、节流装置、低压储液罐、水路调节阀等部分组成。

目录一、空气源热泵热水系统造价 (2)二、系统设备详细说明 (6)三、公司企业优势 (14)四、广东长菱热泵厂家实力介绍 (16)五、售后保修服务 (20)六、近几年部分工程业绩 (23)一、空气源热泵热水系统造价序号货物名称规格型号数量单位单价合计品牌1 空气源热泵热CL-H-120K额定输入功率：8.8kw；制热量：36kw；谷轮全封闭涡旋式压缩机；机组外壳为防腐喷塑钢板材质。

1 台31410 31410 广东长菱2 空气源热泵热CL-H-40K额定输入功率：4.4kw；制热量：19kw；谷轮全封闭涡旋式压缩机；机组外壳为防腐喷塑钢板材质。

1 台16500 16500 广东长菱3 热泵基础采用4#角钢焊制 1 组300 300 现场制作4 保温水箱CAP-BS(PE)-10考虑到该校水质腐蚀性比较强，故采用PE材质保温水箱1 个30000 30000 福建开普5 水箱基础采用10#槽钢焊制 1 组2000 2000 现场制作6 全自动控制柜CAP-DK-01液位显示，且可自动调节；可以设温度、时间等保证全自动运行；面板直观易操作，无人值守，自动运行。

1 套5200 5200 福建开普7 热泵循环泵PH-254E功率：330w；扬程：15m；流量：6t/h；2 台1350 2700 德国威乐8 热水供水泵PH-254E功率：330w；扬程：15m；流量：6t/h；1 台1350 1350 德国威乐9 冷水补水泵PH-101E 1 台660 660 德国威乐功率：200w；扬程：5m；流量：7.2t/h；10 电子除垢仪20t/H 1 台4000 4000 济南益水11 电接点压力表0-0.25Mpa 8 只80 640 上海红旗12 回水电磁阀DN32 1 只358 358 海德信13 Y型过滤器DN40 1 个98 98 浙江利水14 单向阀DN65 1 个182 182 浙江利水15 单向阀DN40 5 个65 325 浙江利水16 闸阀DN65 1 个215 215 浙江利水17 闸阀DN50 1 个98 98 浙江利水18 闸阀DN40 8 个69 552 浙江利水19 闸阀DN32 4 个54 216 浙江利水20 闸阀DN25 1 个31 31 浙江利水21 PP-R管De70 40 m 57 2280 福建亚通22 PP-R管De65 10 m 40 400 福建亚通23 PP-R管De50 52 m 25 1300 福建亚通24 PP-R管De40 20 m 16 320 福建亚通25 PP-R管De32 10 m 12 120 福建亚通26 管材配件PP-R管配件 1 批次1600 1600 福建亚通27 橡塑保温管Φ76×30mm 40 m 12.4 496 河北华美28 橡塑保温管Φ60×30mm 10 m 10.5 105 河北华美29 橡塑保温管Φ48×30mm 52 m 9.4 488.8 河北华美30 橡塑保温管Φ43×30mm 20 m 9.1 182 河北华美31 橡塑保温管Φ32×30mm 10 m 8.6 86 河北华美32 铝皮0.3mm 66 ㎡23 1518 国标件33 电线BV6.0 60 m 7.2 432 南平太阳34 电线BV4.0 200 m 4.6 920 南平太阳35 电线BV2.5 80 m 3 240 南平太阳36 电线BV1.0 50 m 1.6 80 南平太阳37 其余辅材/ 1 批次4000 4000 /38 运输费用/ 1 批次1500 1500 /39 吊装费用/ 1 批次1000 1000 /40 安装费用/ 1 批次5000 5000 /41 税收/ 0.07 / 118902.8 8323 /合计金额小写金额：￥127,226.00大写金额:人民币壹拾贰万柒仟贰佰贰拾陆元整备注：按人均每天用热水30L计算。

空气源热泵技术设计手册空气源热泵设计技术手册公司：XXXX地址：XXXX网址：XXXX目录12第一章空气源热泵工作原理一、空气源热泵的基本原理作为自然界的现象，正如水由高处流向低处那样，热量也总是从高温流向高温。

但人们可以创造机器，如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从高温抽吸到高温。

所以热泵本色上是一种热量提升搬运装置，热泵的作用是从四周环境中吸取冷热能量，并把它通报给被加热或制冷的对象（温度较高的物体），都是按照逆卡诺道理轮回工作的。

热泵在工作时，它自己消耗一局部电能量，把环境介质中贮存的能量加以挖掘，经由过程制冷剂的特性轮回体系进步温度进行利用，而整个热泵装置所消耗的功仅为输出功中的一小局部，因此，采用热泵手艺可以节约大量高品位能源。

因为氛围源热泵机组的基本道理不同于通俗加热方式，是靠输入大批电力驱动热泵运行，从氛围中大量接收免费热能，将其通报到水中。

其能量平衡式如下：Q2＝Q1＋W×F式中：Q2――热泵机组制热量Q1――热泵机组从空气中获得的热量W――热泵输入的电力F――压缩机效率其热效率（能效比COP）＝Q2/W所以，其热效率远高于普通加热方式，cop最高可达到4以上。

一般年平均热效率可达到3.5以上。

（北方地区）空气源热泵是一种新型热水和供暖热泵产品，是一种可替代锅炉及中央空调的供暖、制冷设备和热水装置。

空气源热泵可以吸收空气中的热、冷能量，通过制冷剂温差吸热和压缩机压缩制热后，与水换热，提高热效率，充分利用了新能源，已经被国家评定为可再生能源。

3二、节能道理热泵在工作时，把环境介质中贮存的能量在蒸发器中加以接收，它自己消耗一局部能量，即压缩机耗电能经由过程工质轮回体系在冷凝器中进行放热，由此可见热泵输出的能量为压缩机做的功和热泵从环境中接收的热量，因此采用热泵手艺可以节约大量的电能。

空气源热泵机组用电驱动系统是从外界环境中吸收大量免费热量，并将热量释放出来给水加热，最终可使空气源热泵热效率达到400％。

空气源热泵空调系统设计方案第1章绪论改革开放以来，随着国民经济的迅速发展和人民生活水平的大幅度提高，能源的消耗越来越大，其中建筑能源占相当大的比例。

据统计，我国历年建筑能耗在总能耗的比例是19%～20%左右，平均值为19.8%。

其中，暖通空调的能耗约占建筑总能耗的85%。

在发达城市，夏季空调、冬季采暖与供热所消耗的能能量已占建筑物总能耗的40%～50%。

特别是冬季采暖用的燃煤锅炉、燃油锅炉的大量使用，给大气环境造成了极大的污染。

因此，建筑物污染控制和节能已是国民经济发展的一个重大问题。

热泵空调高效节能、不污染环境，真正做到了“一机两用”（夏季降温、冬季采暖），进入20世纪90年代以来在我国得到了长足的发展，特别是空气源热泵冷热水机组平均每年以20%的速度增长，成为我国空调行业又一个引人注目的快速增长点。

所谓热泵，就是靠电能拖动，迫使热量从低位热源流向高位热源的装置。

也就是说，热泵可以把不能直接利用的低品位热能(空气、土壤、井水、河水、太阳能、工业废水等)转换为可以利用的高位能，从而达到节约部分高位能(煤、石油、燃气、电能等)的目的。

类似于人们把水自低水头压送至高水头的机械称为“水泵”，把气体自低压区送至高压区的机械称为“气泵”（在我国习称气体压缩机），因而把这种输送热能的机械称为“热泵”。

因此，在矿物能源逐渐短缺、环境问题日益严重的当今世界，利用低位能的热泵技术已引起人们的关注和重视。

空气源热泵的历史以压缩式最悠久。

它可追溯到18世纪初叶，可以说1824年卡诺循环的发表即奠定了热泵研究的基础。

热泵的发展受制于能源价格与技术条件，所以其历史较为曲折，有高潮有低潮，但热泵发展的前景肯定是光明的。

当前热泵研究的方向是向高温高效发展，即开发高温热泵并最大限度提高COP（性能系数 Coefficient of Performance）值，同时积极发展吸收和化学热泵等。

空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、安全、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。

第第一一章章 空空气气源源热热泵泵热热水水系系统统方方案案设设计计文文件件目 录第一章 空气源热泵热水系统方案设计文件一、工程项目概况 二、地理位置及气候 三、工程设计依据 四、设计参数 五、热水系统设计计算 六、热泵设备选型 七、保温储热水箱选型 八、系统运行技术措施 第二章 运行成本分析 一、方案运行费 二、效益三、不同形式制取热水成本分析制取生活热水，考虑节约运行费用，新能源——空气源热泵热水机组是目前比较节能、环保的一个产品。

热泵热水器作为一种新型热水和供暖热泵产品，是一种可替代锅炉的供暖设备和热水装置。

与传统太阳能相比，热泵热水器不仅可吸收空气中的热量，还可吸收太阳能。

热泵热水器通过制冷剂温差吸热和压缩机压缩制热后，与水换热，大大提高热效率，充分利用了新能源，是将电热水器和太阳能热水器的各自优点完美的结合于一体的新型热水器。

目前，热泵热水器有空气源热泵热水器系列，是开拓和利用新能源最好的设备之一。

热泵是利用设备内的吸热介质（冷媒）从空气或自然环境中采集热能，经压缩机压缩后提高冷媒的温度，并通过热交换器冷媒放出热量加热冷水，同时排放出冷气，制取的热水通过水循环系统送入用户进行采暖或直接用于热水供应。

热泵在使用低谷电时更能节约用电。

产品特征：1、高效节能：其输出能量与输入电能之比即能效比（COP）一般在2~6之间，平均可达到3.5以上，而普通电热水锅炉的能效比（COP）不大于0.95，燃气、燃油锅炉的能效比（COP）一般只有0.6~0.8，燃煤锅炉的能效比（COP）更低一般只有0.3~0.7。

2、环保无污染：该产品是通过吸收环境中的热量来制取热水，所以与传统型的煤、油、气等燃烧加热制取热水方式相比，无任何燃烧外排物，制冷剂对臭氧层零污染，是一种低能耗的环保产品，具有良好的社会效益，是一种可持续发展的环保型产品。

3、运行安全可靠：整个系统的运行无传统热水器（燃油、燃气、燃煤）中可能存在的易燃、易爆、中毒、腐蚀、短路、触电等危险，热水通过高温冷媒与水进行热交换得到，电与水在物理上分离，是一种完全可靠的热水系统。

空气源热泵系统设计指南
首先，需要对建筑物进行热耗散负荷计算，确定所需的供暖和制冷能力。

这可以通过计算建筑物的面积、绝缘和其他散热特性来实现。

这将帮
助您选择适当的空气源热泵系统规模，确保其能够满足建筑物的热能需求。

接下来，需要选择合适的空气源热泵系统组件。

这包括热泵机组、冷
热水系统、空气处理设备和控制系统等。

热泵机组应具有高效的换热能力
和低能耗，以确保系统的运行效率。

冷热水系统应具有合适的供水温度和
流量，以满足建筑物的需求。

空气处理设备和控制系统应具有可靠的控制
和监测功能，以提高系统的性能和舒适度。

此外，安装位置也是设计空气源热泵系统时需要考虑的因素之一、热
泵机组通常安装在室外，以便更好地利用空气中的热能。

然而，考虑到安
装的便利性和对机组的保护，选择一个适当的位置非常重要。

在设计过程中，还应考虑系统的能源效率和环保性。

选择高效的组件
和材料，以减少能源消耗和碳排放。

同时，注意选择低温辐射供暖系统和
节能灯具，以进一步提高能源利用率和降低对环境的不良影响。

最后，确保进行系统的定期维护和保养，以确保其长期可靠运行。

这
包括定期检查和清洁系统的各个组件、更换机组的滤网和维护冷热水系统
的正常运行。

综上所述，设计空气源热泵系统需要考虑一系列因素，包括热耗散负
荷计算、选择合适的组件、安装位置、能源效率和环保性等。

通过遵循这
些指南，您将能够设计出一个高效、可靠和环保的空气源热泵系统，提供
舒适的室内环境和降低能源消耗。

毕业设计(论文)（届）题目学生公寓空气源热泵热水系统设计专业班级学号姓名指导教师完成时间制冷与冷藏技术专业毕业设计(论文) 设计说明书题目学生公寓空气源热泵热水系统设计课题形式独立本人承担姓名班级学号同组成员指导教师目录1.设计题目 (1)1.1.5#学生公寓空气源热泵热水系统设计 (1)2.设计依据： (1)2.1.详见毕业设计任务书 (1)3.设计参数 (1)3.1.详见毕业设计任务书 (1)4.工程概况 (1)5.设计内容 (1)5.1.热水供应系统的设计小时耗热量 (1)5.1.1.参数选择： (2)5.1.2.耗热量计算条件（参数）及数据处理 (3)5.2.用热水量计算 (4)5.2.1.设计小时热水量可按下列方法计算： (4)5.2.2.用水量数据整理 (4)5.3.冷热水比例计算 (5)5.4.空气源热泵热水机组选型 (5)5.4.1.根据冬天的冷热水设计要求结合机组的工况进行选型 (5)5.5.机组制热功率计算 (7)5.6.配水量估算 (7)5.6.1.最大小时用水量 (7)5.6.2.配水量确定 (8)5.6.3.根据配水量选择保温水箱（配水量80吨） (8)5.7.配水管网水力计算 (9)5.7.1.配水管网的水力计算方法 (9)5.7.2.管网水力计算图(原图见CAD） (10)5.7.3.配水管网水力计算步骤 (10)5.7.4.南楼管路压力损失数据整理 (12)5.7.5.北楼管路压力损失数据处理 (12)5.8.回水管网水力计算 (15)5.9.循环流量计算 (13)附录2：设计图纸 (14)1.热水系统平面图 (14)2.热水系统原理图 (14)3.水系统图 (14)4.空气源热泵机组原理布置图 (14)1.设计题目1.1. 5#学生公寓空气源热泵热水系统设计2.设计依据：2.1. 详见毕业设计任务书3.设计参数3.1. 详见毕业设计任务书4.工程概况的5号学生公寓热水工程提供系统设计，采用空气源热泵热水系统。

空气能热泵热水工程设计方案概述空气能热泵热水器是一种新型的热水设备，它通过从环境空气中采集能量，将低温的热能提升至高温，从而达到加热水的目的。

与传统的燃气热水器相比，空气能热泵热水器具有节能环保、安全可靠、低噪音等优点。

本文对一套空气能热泵热水工程进行详细设计方案，包括设备选型、系统布置、控制器设计等内容，以确保该系统的稳定运行和满足用户需求。

设备选型热泵主机热泵主机是空气能热泵热水器的核心组件，其性能对系统的整体效率有着至关重要的影响。

考虑到该工程的需求，我们选择了某知名品牌的空气能热泵热水器主机，其技术指标如下：•热水量：300L/h•COP：3.2•连续工作时间：16h•噪音：<55dB该热泵主机采用高效全油压式压缩机，具有高效率和长寿命的特点，满足了工程的热量需求。

热交换器热交换器是热泵系统中的另一个重要组件，它用于将环境中的热能转移到水中。

考虑到该工程的特殊性，我们选择使用壳管式热交换器，其特点如下：•材质：不锈钢•入口温度：15℃•出口温度：55℃壳管式热交换器具有高效、安全、稳定的特点，既可以满足温度要求，又可以保证水质安全。

水箱水箱是储存热水的设备，同时也是热泵系统的重要组成部分。

水箱的选型应该充分考虑到水质、储水量、保温效果等因素。

考虑到该工程的使用情况，我们选择了容量为500L的不锈钢水箱，其特点如下：•直径：800mm•高度：1100mm•加热时间：3h•保温时间：48h该水箱采用优质不锈钢材质制成，具有优异的耐腐蚀性和抗压性能。

同时还配备了高效保温层，保证了热水的保温效果。

系统布置根据采用的热泵系统组件和工程实际情况，我们设计了如下系统布置图：水箱<---壳管热交换器<---热泵主机<---外界环境热水通过热交换器被加热，然后存储在水箱中，以满足工程需求。

该系统布置具有结构简单、操作方便、使用安全等优点，保证了系统的可靠性和稳定性。

控制器设计控制器是热泵系统中的重要组成部分，它可以对热泵主机的运行状态进行监测和控制，以确保系统的正常运行。

空气源热泵冷暖机组安装手册二0一五年九月目录第一章空气源热泵冷暖机组原理 (3)一、空气源热泵冷暖机组原理 (3)二、空气源热泵冷暖机组特点 (3)三、空气源热泵冷暖机组在空调系统中的类别 (3)四、空气源热泵冷暖机组应用 (3)其次章空气源热泵冷暖机组介绍 (3)一、冷暖机组分类： (3)二、冷暖机组不同型号： (4)三、冷暖机组命名 (5)四、空气源热泵冷暖机组产品介绍 (6)五、空气源热泵冷暖机组产品结构图图 (6)第三章空气源热泵冷暖机组的应用 (7)一、空调负荷计算 (7)二、空调末端（风机盘管）的计算和选择 (8)三、采暖负荷计算 (8)四、采暖末端计算和选择 (9)五、空气源热泵冷暖机组配置计算 (9)六、机组安装位置规划和环境限制 (10)七、采温煦冷暖系统介绍 (10)八、水泵选型计算 (11)一〇、储能（缓冲）水箱计算 (13)一一、系统管道计算 (13)一二、分集水器选择 (13)一三、地暖管的选择 (14)一四、散热片的选择 (14)一五、风机盘管的选择 (15)第四章空气源热泵冷暖机组的安装 (15)一、机组安装一般要求 (15)二、管道安装 (16)三、地暖管道安装 (17)四、散热片安装 (18)五、风机盘管安装 (18)第五章室内外机组的电气接线 (19)一、机组电控盒零部件布置图 (19)二、电气联接 (22)第六章调试 (27)一、空气源热泵操作运用 (27)二、系统管道试压和冲洗 (29)三、初调试 (29)第七章故障解除和维护保养 (30)一、故障分析和解除 (30)二、水系统检查和保养 (31)附表1（冷暖机组的电气接线图）： (32)附录2 PE-RT地暖管散热量 (37)第一章空气源热泵冷暖机组原理一、空气源热泵冷暖机组原理空气源热泵冷暖机组系统概述空气源热泵，除具备制取出采暖用热水的功能外，空气源热泵机组还能切换到制冷工况制取冷冻水。

空气源热泵的基本原理是基于压缩式制冷循环，利用冷媒做为载体，通过风机的强制换热，从大气中吸取热量或者排放热量，以达到制冷或者制热的需求。

空气源热泵采暖系统水管道系统设计内容
在水力输配管道系统中，调节的内容包括以下几部分：
1）管道直径：管道直径的选择既要考虑要降低成本（尽量使用小管径），也要考虑满足所有末端额定流量（管径不能太小）。

另外，不同材料管道管件的阻力相差很大，应该采用合理的管道体系既便于安装、阻力又不大。

2）水力平衡：多种末端安装在同一个水泵回路，如果水力不平衡会出现偏流的情况发生，偏流后就会造成流量少的末端供冷供热量不足、效果不好；
3）水箱：接入辅助热源、实现二次系统、便于排气、制冷热量缓冲、化霜缓冲；
4）压差旁通：对一次系统，由于热泵主机有最小流量要求，因此在末端开启少的情况下，压差旁通阀保证这个流量要求——一般旁通流量不低于主机设计流量的1/3;采用三通阀二通阀混装的话三通阀配比一般不低于30%;
5）变流量：不同数量末端开/关时，特定末端的流量也会发生变化。

使用自适应泵或定流量阀，可保证末端的流量稳定；
6）混水调温：末端需要不同的供水温度时，可使用混水泵站或混水中心获得要求的供水温度。

水力输配管道的设计要考虑系统使用要求，灵活使用水箱、压差旁通阀、管道安装方式、自适应泵、混水部件等，保证每个末端在全部使用工况下都能正常使用，避免出现不正常的工况和故障。

目前市场上水力输配管道供应链很混乱，多个厂家供货，而且许多产
品不能相互匹配，因此导致很多售后服务问题。

推荐整体考虑“水力管道体系”来解决这个问题。
