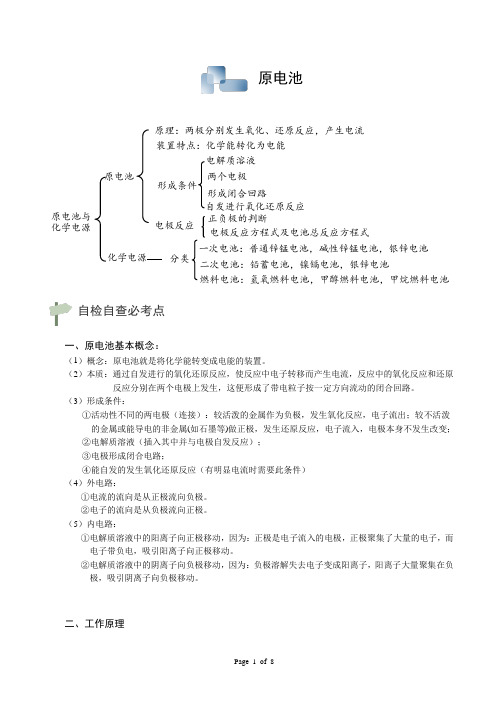

原电池与化学电源原电池原理：两极分别发生氧化、还原反应，产生电流装置特点：化学能转化为电能形成条件电解质溶液两个电极形成闭合回路自发进行氧化还原反应电极反应正负极的判断电极反应方程式及电池总反应方程式化学电源分类一次电池：普通锌锰电池，碱性锌锰电池，银锌电池二次电池：铅蓄电池，镍镉电池，银锌电池燃料电池：氢氧燃料电池，甲醇燃料电池，甲烷燃料电池一、原电池基本概念：（1）概念：原电池就是将化学能转变成电能的装置。

（2）本质：通过自发进行的氧化还原反应，使反应中电子转移而产生电流，反应中的氧化反应和还原反应分别在两个电极上发生，这便形成了带电粒子按一定方向流动的闭合回路。

（3）形成条件：①活动性不同的两电极（连接）：较活泼的金属作为负极，发生氧化反应，电子流出；较不活泼的金属或能导电的非金属(如石墨等)做正极，发生还原反应，电子流入，电极本身不发生改变；②电解质溶液（插入其中并与电极自发反应）；③电极形成闭合电路；④能自发的发生氧化还原反应（有明显电流时需要此条件）（4）外电路：①电流的流向是从正极流向负极。

②电子的流向是从负极流向正极。

（5）内电路：①电解质溶液中的阳离子向正极移动，因为：正极是电子流入的电极，正极聚集了大量的电子，而电子带负电，吸引阳离子向正极移动。

②电解质溶液中的阴离子向负极移动，因为：负极溶解失去电子变成阳离子，阳离子大量聚集在负极，吸引阴离子向负极移动。

二、工作原理原电池自检自查必考点我们已所学过的原电池，是为了便于说明原电池化学原理的一种最简单的装置。

如果用它作电源，不但效率低，而且时间稍长，电流就不断减弱，因此不适合于实际应用。

这是什么原因呢？主要是由于在铜极上很快就聚集了许多氢气泡，把铜极跟稀硫酸逐渐隔开，这样就增加了电池的内阻，使电流不能畅通。

为了避免发生这种现象，我们来设计一种更为科学的原电池装置。

【设计实验】在两个烧杯中分别放入锌片和锌盐溶液、铜片和铜盐溶液，将两个烧杯中的溶液用一个装满电解质溶液的盐桥（如充满KCl饱和溶液和琼脂制成的胶冻）连接起来，再用导线将锌片和铜片联接，并在导线中串联一个电流计，观察现象。

浙教版八年级科学下册思维导图（全册）第1章电和磁思维导图目录电和磁节节节节节节一P1 2 3 4 56 7M H指南针为什么能指方向 电生磁 电磁铁的应用 电动机 磁生电 家庭电路 电的安全使用编十"*0 ■< ■J — * "恤 f勁电动机Cg ］电GR 铁的应用圖1BE休上磁性最强的部位H If理N祀険决淇*同名拠相互抖E斥异名磁极相互啪引衙极间的作用f使没有谨性的物体得到遊性的过程-晦念用蛊箱在钢棒上沿同一方向摩擦十第次「方法磁现象附地暉场地理南极是地磁场的北饭，地理北饭是地磁场的南扱指南针南极指南（地磁场北极）小谨针北极所着的方向为磁场方向百箭头義顽磁场方向；磁感红密磁场强r疏磁场弱夕HE场：从N到S内部逑场：从5到N底屯导件同围存在葩场-冥斯桔实殓醯场电导融中心的同「匕圍「吕通电导録垂亘「向夕曲场逐渐林电生蹿调节R,比较A喙弓I大头针的雰少-赳施大＜1、探究电晞铁r-晡性强弱的影响因索羽右手：如图大拇指方向为电磴方向,0 指环毙方向为磁场方向咏变,血中有无枝芯比较大头針旁少自无扶苗用右手：四指坯绕庁叵为电踰方向「大拇指戶鬥旨万向为电竝铁N战方向fVF变B下面大淘+的雰少-戒圏降电遵扶的磁场廿在卑条形磁铁相似通过目隔的佔无殛制歯钳肖无电珮趙重机电拎：随温度上升接通担制宙源,产生魏生吸引衔铁,电铃咂电徳蹩电器具悴应用来垃自动控制:随着水上升，达到嘗戒水位时接11控制电懑「产生磁性吸引衔铁，红XJ亮电訖夭小至化的叫輯电隹号匣过电主v彖決听-> 生兀同的逑注,丛而校薄全屋版产生石同'吃（転訪來圧愿肖电詛专提哥輕=挖制电番工柞乜毒廩理：挖制电勝幵驻整通衔誹吸下,每灯亮，览制电痒幵爻断幵「匚弹蚩吸引D与与惑ftawcr亮臓:低电庄翦电舷制茗电压强电渝r 并巨可以实验巨商咼制通电导体在磁场中受力运动。

运动方向与电漩方向、磁场方向有芙基本原理运动方向判断（左手定律）如图磁感纯穿过手心，四指方向为电流方电‘大拇拒方向国受力运动的方向电动机画电动机廈理通电注昌在金场牛受巧转动，乙圏中线困受力转动,转到甲厘所示位置* 田于二力平衡「不能继绽转动。

2021年高考化学一轮复习专题7.2 原电池化学电源讲案（含解析）复习目标：1、了解原电池的工作原理，能写出电极反应和电池反应方程式。

2、了解常见化学电源的种类及其工作原理。

基础知识回顾：一、原电池概念及原理1、原电池把化学能转化为电能的装置。

2、构成条件及判断（1）具有两个活性不同的电极(金属和金属或金属和非金属)。

（2）具有电解质溶液。

（3）形成闭合电路 (或在溶液中相互接触)。

★☆判断3．原电池工作原理示意图原电池的工作原理和电子流向可用下列图示表示：【说明】①在原电池装置中，电子由负极经导线流向正极，阳离子在正极上获得电子，通过电路中的电子和溶液中的离子的移动而形成回路，传导电流，电子并不进入溶液也不能在溶液中迁移。

②原电池将一个完整的氧化还原反应分为两个半反应，负极发生氧化反应，正极发生还原反应，一般将两个电极反应中得失电子的数目写为相同，相加便得到总反应方程式。

③阴离子要移向负极，阳离子要移向正极。

这是因为：负极失电子，生成大量阳离子积聚在负极附近，致使该极附近有大量正电荷，所以溶液中的阴离子要移向负极；正极得电子，该极附近的阳离子因得电子生成电中性的物质而使该极附近带负电荷，所以溶液中的阳离子要移向正极。

④不参与电极反应的离子从微观上讲发生移动，但从宏观上讲其在溶液中各区域的浓度基本不变。

【典型例题1】用铜片、银片、Cu(NO3)2溶液、AgNO3溶液、导线和盐桥(装有琼脂－KNO3的U型管)构成一个原电池。

以下有关该原电池的叙述正确的是( )①在外电路中，电流由铜电极流向银电极②正极反应为：Ag＋＋e－=Ag③实验过程中取出盐桥，原电池仍继续工作④将铜片侵入AgNO3溶液中发生的化学反应与该原电池反应相同A．①②B．②③ C．②④ D．③④【迁移训练1】【广东省百所高中xx届高三联合考试】我国科学家发明的一种可控锂水电池的工作原理如图所示。

下列有关说法不正确的是A．电池工作时，锂离子向正极移动B．有机电解质可用水溶液代替C．电池总反应为2Li + 2H2O====2LiOH + H2↑D．该装置不仅可提供电能，还可得到清洁的氢气【答案】B二、原电池的应用1、加快氧化还原反应的速率一个自发进行的氧化还原反应，设计成原电池时反应速率增大。
