色环电阻识别及电容识别单位换算

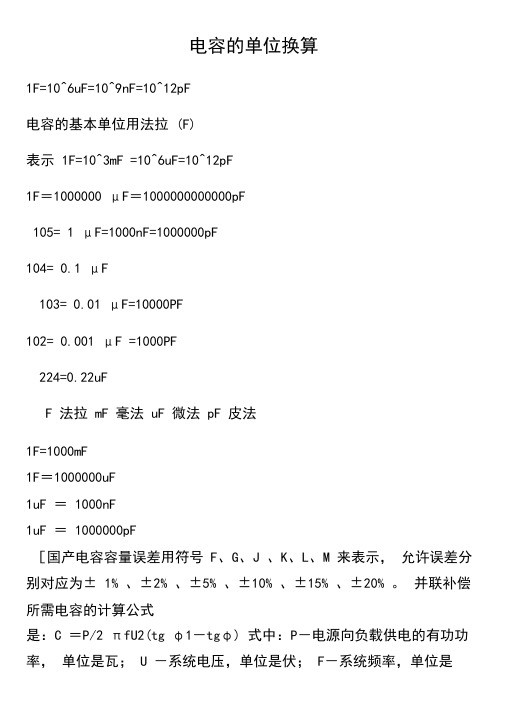

电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^3mF =10^6uF=10^12pF1F＝1000000 μF＝1000000000000pF105= 1 μF=1000nF=1000000pF104= 0.1 μF103= 0.01 μF=10000PF102= 0.001 μF =1000PF224=0.22uFF 法拉mF 毫法uF 微法pF 皮法1F=1000mF1F＝1000000uF1uF ＝1000nF1uF ＝1000000pF［国产电容容量误差用符号F、G、J 、K、L、M 来表示，允许误差分别对应为± 1% 、±2% 、±5% 、±10% 、±15% 、±20% 。

并联补偿所需电容的计算公式是：C ＝P/2 πfU2(tg φ1－tgφ) 式中：P－电源向负载供电的有功功率，单位是瓦；U －系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角；C－补偿电容，单位是法。

进口电容的标识,基本单位,单位换算关系<1> 单位：基本单位为P，辅助单位有G，M，N。

换算关系为：<1G=1000 μF><1M=1μF=1000PF> <2> 标注法：通常不是小数点，而是用单位整数，将小数部分隔开。

例如：6G8=6.8G=6800 μF；2P2=2.2 μF；M33=0.33 μF；68n=0 。

068 μF 有的电容器用数码表示，数码前 2 位为电容两有效数字，第 3 位有效数字后面“零的”个数。

数码后缀J（5%）、K（10% ）、M（20% ）代表误差等级。

如222K=2200PF+10% ，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。

电感的基本单位为:亨（H）换算单位有:1H=1000mH,1H=1000000uH 频率的具体换算关系1MHz=1000000Hz,1MHz 就是10 的 6 次方Hz 。

电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^3mF=10^6uF=10^12pF1F＝1000000μF＝1000000000000pF105=1μF=1000nF=1000000pF104=0.1μF103=0.01μF=10000PF102=0.001μF=1000PF224=0.22uFF法拉mF毫法uF微法pF皮法1F=1000mF1F＝1000000uF1uF＝1000nF1uF＝1000000pF[国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。

并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ)式中：P－电源向负载供电的有功功率，单位是瓦；U －系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角；C－补偿电容，单位是法。

进口电容的标识,基本单位,单位换算关系<1>单位：基本单位为P，辅助单位有G，M，N。

换算关系为：<1G=1000μF><1M=1μF=1000PF><2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。

例如：6G8=6.8G=6800μF；2P2=2.2μF；M33=0.33μF；68n=0。

068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。

数码后缀J（5%）、K （10%）、M（20%）代表误差等级。

如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。

电感的基本单位为:亨(H)换算单位有:1H=1000mH,1H=1000000uH频率的具体换算关系1MHz=1000000Hz,1MHz就是10的6次方Hz。

色环所表示数字口诀棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金0.1 银0.01电阻阻值的换算电阻的基本单位是“欧姆”欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”线路板（PCB）上的一般用符号R表示1千欧（KΩ）=1000欧，1兆欧(MΩ)=1000千欧。

常规电阻的数量级：1.0 1.1 1.2 1.3 1.5 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1 常规电阻的阻值为在数量级上X 10n 单位：欧姆Ω( n表示0～9和-1，-2的数字)104 =10000 103=1000 102=100101 =10 100 =1 10-1=0.1 10-2=0.01色环电阻顺序的识别方法：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1﹪，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1﹪。

显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。

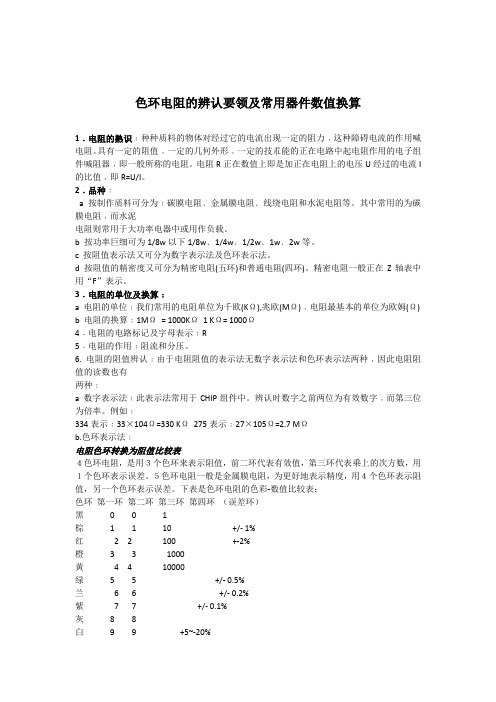

色环电阻的辨认要领及常用器件数值换算1﹒电阻的熟识﹕种种质料的物体对经过它的电流出现一定的阻力﹐这种障碍电流的作用喊电阻。

具有一定的阻值﹐一定的几何外形﹐一定的技朮能的正在电路中起电阻作用的电子组件喊阻器﹐即一般所称的电阻。

电阻R正在数值上即是加正在电阻上的电压U经过的电流I 的比值﹐即R=U/I。

2﹒品种﹕a 按制作质料可分为﹕碳膜电阻﹑金属膜电阻﹑线绕电阻和水泥电阻等。

其中常用的为碳膜电阻﹐而水泥电阻则常用于大功率电器中或用作负载。

b 按功率巨细可为1/8w以下1/8w﹑1/4w﹑1/2w﹑1w﹑2w等。

c 按阻值表示法又可分为数字表示法及色环表示法。

d 按阻值的精密度又可分为精密电阻(五环)和普通电阻(四环)。

精密电阻一般正在Z轴表中用“F”表示。

3﹒电阻的单位及换算﹕a 电阻的单位﹕我们常用的电阻单位为千欧(KΩ),兆欧(MΩ)﹐电阻最基本的单位为欧姆(Ω)b 电阻的换算﹕1MΩ= 1000KΩ 1 KΩ= 1000Ω4﹒电阻的电路标记及字母表示﹕R5﹒电阻的作用﹕阻流和分压。

6. 电阻的阻值辨认﹕由于电阻阻值的表示法无数字表示法和色环表示法两种﹐因此电阻阻值的读数也有两种﹕a 数字表示法﹕此表示法常用于CHIP组件中。

辨认时数字之前两位为有效数字﹐而第三位为倍率。

例如﹕334表示﹕33×104Ω=330 KΩ275表示﹕27×105Ω=2.7 MΩb.色环表示法﹕电阻色环转换为阻值比较表４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。

５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。

下表是色环电阻的色彩-数值比较表：色环第一环第二环第三环第四环（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 +/- 0.5%兰 6 6 +/- 0.2%紫7 7 +/- 0.1%灰8 8白9 9 +5~-20%金+-5%银+-10%无色环+-20%电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么喊“1欧姆”？假如一段导线，两真个电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

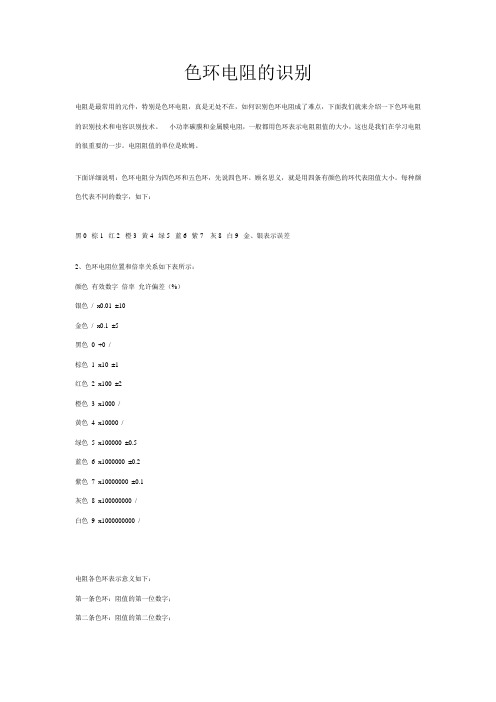

色环电阻的识别电阻是最常用的元件，特别是色环电阻，真是无处不在，如何识别色环电阻成了难点，下面我们就来介绍一下色环电阻的识别技术和电容识别技术。

小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。

电阻阻值的单位是欧姆。

下面详细说明：色环电阻分为四色环和五色环，先说四色环。

顾名思义，就是用四条有颜色的环代表阻值大小。

每种颜色代表不同的数字，如下：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差2、色环电阻位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色3 x1000 /黄色4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。

例如：电阻色环识别：棕绿红金第一位：1；第二位：5；10的幂为2（即100）；误差为5%即阻值为：15X100=1500欧=1.5千欧=1.5K如果有不明白，请多看的其他单片机学习方面的资料。

还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）（可见，四色环电阻误差为5-10%，五色环常为1%，精度提高了）例如：有电阻：黄紫红澄棕<色环电阻识别图>前三位数字是：472第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）电阻还有其他好多类型，一般说的电位器，就是阻值可以调节的电阻（简称可调电阻）。

色环电阻、电容的识别————————————————————————————————作者：————————————————————————————————日期：色环电阻色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。

具体读法可参考右图黑，棕，红，橙，黄，绿，蓝，紫，灰，白0，1，2，3，4，5，6，7，8，9银或金的前一还（即最后一环）表示零的个数银（10%）或金（5%）表示误差，最后读例如，红，黄，棕，金表示240欧色环电阻分四环和五环，通常用四环第三环可以金色（代表第二位是小数点后）和银色的（代表第一位是小数点后），最后一环误差可以无色（20%）色环实际上是早期为了帮助人们分辨不同阻值而设定的标准，事实上，在普及万用表的今天，这种标识已经很少有其存在的意义了。

而且色环电阻也比较大，不适合现代高度集成的性能要求。

电阻的分类a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻，捷比信电阻，薄膜电阻等.C.按安装方式: 插件电阻、贴片电阻d.按功能分：负载电阻，采样电阻，分流电阻，保护电阻等电阻的主要参数a. 标称阻值:标称在电阻器上的电阻值称为标称值.单位: Ω, kΩ, MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的. 不是所有阻值的电阻器都存在.b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F 、G 、J、K… （常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）c. 额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W阻值和误差的标注方法a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg: 5.1k Ω 5% 5.1k Ω Jb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩc.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.d.数码法用三位数字表示元件的标称值。

一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /****** 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /104则白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

电阻电容单位换算法电阻和电容是电路中常见的两种基本元件，它们分别用来阻碍电流流动和储存电荷。

在电路设计和分析中，经常需要进行电阻和电容之间的单位转换。

下面将介绍电阻和电容的常见单位以及它们之间的换算方法。

1.电阻的常见单位电阻的常见单位是欧姆（Ω），国际单位符号为Ω。

除了欧姆之外，电阻的常见单位还有千欧（KΩ）和兆欧（MΩ）。

它们之间的换算关系如下：1千欧（KΩ）=1000欧（Ω）2.电容的常见单位电容的常见单位是法拉（F），国际单位符号为F。

除了法拉之外，电容的常见单位还有毫法（mF）、微法（μF）和纳法（nF）。

它们之间的换算关系如下：1毫法（mF）=0.001法拉（F）3.电阻和电容之间的单位换算电阻和电容之间的单位换算涉及到电阻和电容的方程关系。

电阻R和电容C的关系可以用以下公式表示：RC=τ其中，R为电阻，C为电容，τ为恒时间常数。

可以根据公式将电阻和电容之间的单位进行换算。

举例说明：假设有一个电阻为1000欧（Ω），求对应的毫法（mF）的电容。

根据RC=τ公式，假设τ为1秒，且公式中的电阻单位为欧（Ω），电容单位为法拉（F），则可以得出公式有以下形式：1000ΩxC=1秒将电阻单位换算为千欧（KΩ）和兆欧（MΩ），电容单位换算为毫法（mF）、微法（μF）和纳法（nF）后，可以得到以下换算关系：1KΩ x C = 1ms1MΩxC=1μs通过以上换算关系，可以得出以下计算结果：1000Ω x 1毫法/1KΩ = 1ms1000Ωx1微法/1MΩ=1μs因此，1000欧（Ω）的电阻对应的电容为1毫法（mF）和1微法（μF）。

以上是电阻和电容单位换算的基本原理和方法，可以根据具体问题和需要进行换算。

同时，值得注意的是，在实际的电路设计和分析中，除了单位换算，还需要考虑电阻和电容的相对大小对电路性能的影响。

电容的识别与单位换算《电容识别》上图举出了一些例子。

其中，电解电容有正负之分，其他都没有。

电容的容量单位为：法（F）、微法（uf），皮法（pf)。

一般我们不用法做单位，因为它太大了。

各单位之间的换算关系为：1F=1000000uf 1uf=1000000pf在使用中，还经常见到单位：nf。

1uf=1000nf 1nf=1000pf电容的容量标识的几种方法：一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。

二、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。

还有的例如：10n，即0.01uf；33n，即0.033uf。

后面的63是指电容耐压63v.三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。

（后面的4、3，都表示10的多少次方）。

又如：332=33X100pf=3300pf。

电容的使用，都应该在指定的耐压下工作。

现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。

一、色环电阻识别技术电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）； 104则表示100K二、电容识别1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
