商丘防火桥架解析其与普通桥架的区别

防火桥架耐火等级
一、什么是防火桥架
通常防火桥架是指在桥架喷涂防火涂料，桥架本身不能燃烧，防火涂料就是通过将涂料刷在那些桥架表面，遇到火灾时隔断电缆，以起到减缓火焰蔓延传播速度，或在一定时间内能阻止燃烧，这一类成为防火桥架。

二、防火涂料防火原理
防火涂料的防火原理大致可归纳为以下五点：
⑴、防火涂料本身具有难燃性或不燃性，使被保护基材不直接与空气接触，延迟物体着火和减少燃烧的速度。

⑵、防火涂料除本身具有难燃性或不燃性外，它还具有较低的导热系数，可以延迟火焰温度向被保护基材的传递。

⑶、防火涂料受热分解出不燃惰性气体，冲淡被保护物体受热分解出的可燃性气体，使之不易燃烧或燃烧速度减慢。

⑷、含氮的防火涂料受热分解出NO、NH3等基团，与有机游离基化合，中断连锁反应，降低温度。

⑸、膨胀型防火涂料受热膨胀发泡，形成碳质泡沫隔热层封闭被保护的物体，延迟热量与基材的传递，阻止物体着火燃烧或因温度升高而造成的强度下降。

三、防火桥架国家标准
防火桥架并不是指桥架能防火，而是桥架的耐火等级，我们也可以称之为耐火桥架。

根据国家行业标准《电控配电用电缆桥架》规定，防火桥架分为三个耐火等级，耐火30分钟代号N1，耐火45分钟代号N2，耐火60分钟代号N3。

耐火电缆桥架的防护等级应符合GB 4208-1993的规定，户内为IP40,户外为IP44。

耐火电缆桥架中直接与带电电缆接触的非金属材料应符合GB 8624-1997中的B1级中的规定。

桥架颜色分类
桥架颜色的分类主要依据其表面处理方式的不同。

常见的桥架颜色分类如下：
1.灰色桥架：这是最常见的桥架颜色，因为灰色比较低调且不会太显眼，适
用于各种场合。

2.黑色桥架：黑色桥架给人一种内敛而稳重的感觉，适用于高端电信数据中
心等场合。

3.白色桥架：白色桥架通常与明亮和室内装修物品相似，因此适用于卫生间、
厨房和医院等场所。

4.红色桥架：红色桥架看起来比较鲜艳，通常用于标识需要引起特别注意的
地方，例如在大型展览会场、演出舞台或娱乐场所等场合。

5.蓝色桥架：蓝色桥架通常用于强调生产力和效率，因此它可以让人们感到
舒适和专注。

6.黄色桥架：黄色桥架通常用于较为危险或难以察觉的地方，以提醒人们必
须格外小心。

7.绿色桥架：绿色桥架是一种比较环保的颜色，给人一种自然、健康的感觉，
通常用于医院、食品加工厂等卫生要求较高的场所。

8.橙色桥架：橙色是一种比较明亮的颜色，通常用于指示和提醒人们注意安
全，例如在工厂、仓库等场所。

9.紫色桥架：紫色是一种神秘和高贵的颜色，通常用于装饰和美化桥架外观，
使其更加吸引眼球。

防火桥架检测报告
根据防火桥架的检测情况，我们得出以下结论：
1. 桥架的结构完好：经过检测，桥架的主体结构没有明显的破损或变形，符合安全要求。

2. 防火性能合格：桥架的防火材料经过测试，在实际火灾情况下能够起到有效的隔热和隔火作用。

防火桥架能够坚持一段时间不着火，保证人员和设备的安全疏散。

3. 桥架配电功能正常：桥架上的电缆通道和配电设施经过测试，工作正常，没有电流过载或短路等问题。

4. 接地系统良好：桥架的接地系统经过测试，与设备和建筑物的接地系统连接良好，能够有效地防止静电积聚和漏电。

5. 安装质量符合要求：桥架的安装工艺和质量符合相关标准，连接处紧固可靠，没有明显的松动或脱落。

尽管以上检测结果显示桥架目前处于良好的状态，但也建议定期对桥架进行巡检和维护，确保其持久的防火性能和正常工作功能。

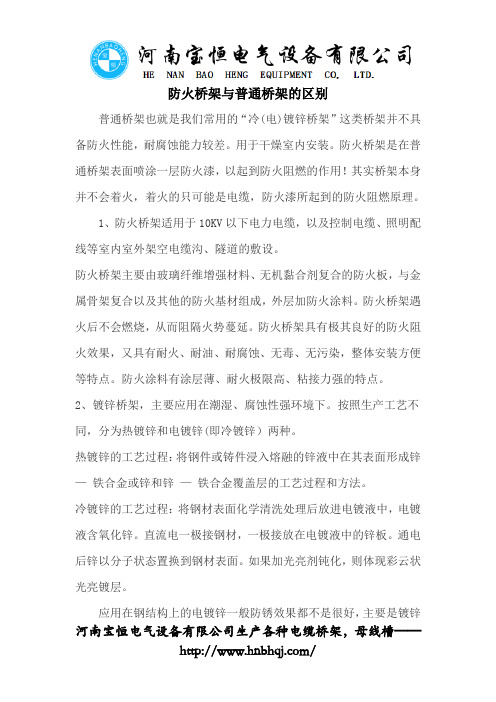

防火桥架与普通桥架的区别普通桥架也就是我们常用的“冷(电)镀锌桥架”这类桥架并不具备防火性能，耐腐蚀能力较差。

用于干燥室内安装。

防火桥架是在普通桥架表面喷涂一层防火漆，以起到防火阻燃的作用！其实桥架本身并不会着火，着火的只可能是电缆，防火漆所起到的防火阻燃原理。

1、防火桥架适用于10KV以下电力电缆，以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。

防火桥架主要由玻璃纤维增强材料、无机黏合剂复合的防火板，与金属骨架复合以及其他的防火基材组成，外层加防火涂料。

防火桥架遇火后不会燃烧，从而阻隔火势蔓延。

防火桥架具有极其良好的防火阻火效果，又具有耐火、耐油、耐腐蚀、无毒、无污染，整体安装方便等特点。

防火涂料有涂层薄、耐火极限高、粘接力强的特点。

2、镀锌桥架，主要应用在潮湿、腐蚀性强环境下。

按照生产工艺不同，分为热镀锌和电镀锌(即冷镀锌）两种。

热镀锌的工艺过程：将钢件或铸件浸入熔融的锌液中在其表面形成锌—铁合金或锌和锌—铁合金覆盖层的工艺过程和方法。

冷镀锌的工艺过程：将钢材表面化学清洗处理后放进电镀液中，电镀液含氧化锌。

直流电一极接钢材，一极接放在电镀液中的锌板。

通电后锌以分子状态置换到钢材表面。

如果加光亮剂钝化，则体现彩云状光亮镀层。

应用在钢结构上的电镀锌一般防锈效果都不是很好，主要是镀锌河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——量达不到，而且镀锌不均匀，一般两三年就出现生锈现象，质量差的暴露在潮湿环境中十几天就生锈了。

热镀锌镀层较厚，抗腐蚀能力较强。

冷镀锌镀锌层较热镀光亮，但较薄，抗锈蚀能力较弱。

更多关于桥电缆桥架的问题，您可以继续关注小编的分享或者拨打上方电话咨询！河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——。

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1． JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973． QB/T1453-92电缆桥架4． JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5． DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制 GB/T3880和GB/6892玻璃钢 GB/T15568耐火桥架 GB8624-1997中B级3）常用规格高 40 50 60 80 100 150 200宽 60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000 四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

东莞文兴桥架厂官网：
描述：
防火桥架与喷塑桥架其实真的很相似，如果不注意细节还真分不出，防火与喷塑都可自定义现在颜色，哪怕一样颜色也可以选，所以有些客户分不清哪个是防火哪个是喷塑，比较懊恼，价格方面，防火是比喷塑贵的。

如何区分两者？
其实想对它俩进行识别，认真用手去摸下材质就能识别出，看图：

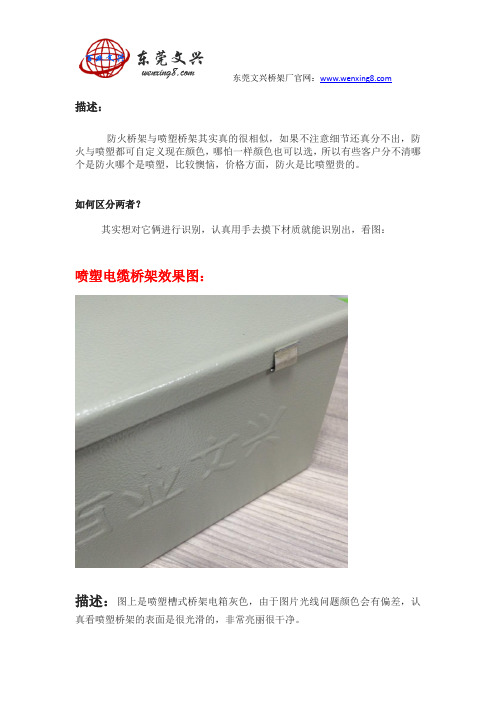

喷塑电缆桥架效果图：
描述：图上是喷塑槽式桥架电箱灰色，由于图片光线问题颜色会有偏差，认真看喷塑桥架的表面是很光滑的，非常亮丽很干净。

东莞文兴桥架厂官网：
防火电缆桥架效果图
描述：图上为防火槽式桥架电箱灰色，光线问题导致颜色有偏差不同，防火
桥架的外表摸起来有种粗糙斜斜的感觉，这些是防火粉漆而不是塑料，经过高温将防火粉漆紧粘上去。

喷塑电缆桥架功效：
具有防静电、耐油、防水、防腐蚀的功效。

东莞文兴桥架厂官网： 防火电缆桥架功效：
具有高温隔热、阻燃、防腐蚀的功效。

防火桥架国标摘要：一、防火桥架国标的概述二、防火桥架国标的设计要求三、防火桥架国标的施工规范四、防火桥架国标的使用与维护五、总结正文：防火桥架国标是我国针对防火桥架产品制定的一套严格的技术规范。

防火桥架在现代建筑、电力、通信等行业中有着广泛的应用，它能有效防止火灾发生时火势的蔓延，保障人身和财产安全。

本文将详细介绍防火桥架国标的四大方面，帮助大家更好地了解、使用和维护防火桥架。

一、防火桥架国标的概述防火桥架国标，即GB/T 24429-2009《建筑用防火桥架》，主要规定了防火桥架的分类、规格、性能、材料、标志、包装、运输和贮存等方面的要求。

这一标准是我国防火桥架行业的重要参考依据，对于提高防火桥架的质量、保障工程安全具有重要意义。

二、防火桥架国标的设计要求1.防火桥架的选材：防火桥架应选用不燃材料或难燃材料制作，具有一定的耐火性能。

2.防火桥架的尺寸：防火桥架的尺寸应根据工程需求和电缆载流量合理设计，以确保电缆在火灾情况下不受损坏。

3.防火桥架的结构：防火桥架的结构应便于拆卸和维修，同时具有一定的强度和稳定性。

4.防火桥架的防火措施：防火桥架应设置防火隔板、防火槽等防火设施，并与消防系统相配合。

三、防火桥架国标的施工规范1.防火桥架的安装位置：防火桥架应安装在易燃、易爆场所和高风险区域，如电缆隧道、电缆沟、建筑物内等。

2.防火桥架的施工工艺：防火桥架的施工应严格按照设计图纸和相关规范进行，确保防火桥架的平整、牢固、无砂眼、无裂缝。

3.防火桥架的接头处理：防火桥架的接头应采用防火密封材料进行处理，防止火势蔓延。

4.防火桥架的防火涂料施工：防火桥架表面应涂刷防火涂料，并保证涂层均匀、饱满、无流淌、无脱落。

四、防火桥架国标的使用与维护1.使用注意事项：防火桥架在使用过程中应避免受到外力冲击、损坏防火隔板等防火设施。

2.定期检查：防火桥架应定期进行检查，发现损坏、老化等问题应及时处理。

3.清洁保养：防火桥架应定期进行清洁，保持通道畅通，防止积尘、油污等影响防火性能。

防火桥架耐火极限防火桥架耐火极限防火桥架作为消防设施之一，一直以来都是消防领域中不可或缺的重要基础设施，它能够为建筑提供保护，并在发生灾害时扮演着非常关键的角色。

在日常维护中，防火桥架的耐火极限显得尤为重要，因为耐火极限的决定了在火灾事故中是否有效，本文将从防火桥架耐火极限的角度分析其重要性。

首先，了解什么是防火桥架的耐火极限，它是指在一定时间内，防火桥架所能承受的高温极限，即在规定的时间内，防火桥架应当保持完好无损。

常见的耐火级别分为A、B、C、D、E、F六个级别，其中A级为最高级别，耐火能力也最强。

防火桥架的耐火极限非常重要，一方面要求其经历一段时间的高温依然能够发挥作用，一方面是要求其能够承受从火场中落下的灰烬、火星等火源，不被点燃。

如果耐火极限不高或未达到认可的标准，那么在火灾发生时，防火桥架都是无用的。

而标准耐火桥架的强大保护能力，则能够为消防救援提供更多的时间，来寻找火源和熄灭灾情。

其次，在现代建筑中，并不是所有的场所都需要具备同样的耐火极限，因为有些区域或建筑本身的结构特点，需要更高级别的防火桥架进行保护，而还有一些区域比较简单和基础，仅需较低级别的防火桥架即可。

因此，耐火极限是按照建筑结构、用途、场所等不同需求来划分的，以最大程度地保证建筑及其中的人员财产安全。

最后，对于防火桥架的维护同样是非常重要的。

一旦出现任何故障、缺陷等问题，都要及时进行修复和更换。

这样不仅能够维持防火桥架本身的耐火性能，而且能够保证在火灾时不会出现任何问题，更好地保障人员和财产的安全。

总之，防火桥架耐火极限不仅仅是抽象的概念，它的存在可以直接影响到人们的安全。

因此，当规划和建造建筑时，必须严格遵守耐火极限等相关标准和规定，确保防火桥架的部署及时、正确，并始终处于良好状态。

耐火桥架标准耐火桥架是一种用于建筑物内部布线的重要设备，其主要作用是支撑电缆、电线等输电设备，并起到防火隔离的作用。

耐火桥架的标准是指对耐火桥架的设计、制造、安装和使用等方面的要求和规范，其制定的目的是为了保障建筑物内部的电气设备在火灾发生时能够正常运行，同时防止火灾蔓延和造成更大的损失。

首先，耐火桥架的材料选择是至关重要的。

标准要求耐火桥架的材料必须具有良好的耐火性能，能够在一定时间内保持结构完整并阻止火焰和热量的传播。

常见的耐火桥架材料包括钢材、不锈钢、铝合金等，这些材料都具有较好的耐火性能和强度，能够满足建筑物内部电气设备的支撑和防火要求。

其次，耐火桥架的设计和制造需要符合相关的标准和规范。

标准要求耐火桥架的设计和制造必须经过严格的工艺和测试，确保其在火灾发生时能够起到预期的防火效果。

设计时需要考虑耐火桥架的结构强度、热膨胀系数、连接方式等因素，制造时需要严格控制材料的质量和加工工艺，确保耐火桥架的质量和性能达到标准要求。

另外，耐火桥架的安装和使用也是标准所关注的重点。

标准要求耐火桥架的安装必须由具有相关资质和经验的专业人员进行，确保安装质量和安全性。

在使用过程中，需要定期对耐火桥架进行检查和维护，及时发现和处理可能存在的安全隐患，确保其在火灾发生时能够发挥应有的防火作用。

总的来说，耐火桥架标准的制定和执行对于保障建筑物内部电气设备的安全和防火具有重要意义。

只有严格遵守标准要求，选择合适的材料、进行科学的设计和制造、规范的安装和使用，才能够确保耐火桥架在火灾发生时发挥应有的作用，最大限度地减少火灾造成的损失。

因此，建议相关行业单位和从业人员都应该加强对耐火桥架标准的学习和执行，共同维护建筑物内部电气设备的安全和防火。

桥架防火等级
桥架防火等级是指桥架所采用的材料、结构和装置的防火性能等级。

桥架防火等级的划分是为了保证桥架在使用过程中不易引发火灾，一旦发生火灾也能够控制火势扩大，保障人员和财产安全。

根据国家标准，桥架的防火等级分为A、B、C三级。

其中，A级桥架的防火性能最好，C级桥架的防火性能最差。

在实际使用中，应根据不同场所的需要选择相应等级的桥架。

A级桥架采用不燃性材料制作，且不易燃烧、不易传播火势，能够有效地防止火灾发生和蔓延。

B级桥架是采用难燃性材料制作，火灾发生后不易燃烧，但是火势传播速度较快。

C级桥架采用易燃材料制作，火灾发生后易燃烧，火势传播速度快，容易引发火灾。

在选择桥架时，不仅要考虑其防火等级，还要根据实际情况选择合适的规格和型号，以确保桥架的安全和稳定。

同时，在使用过程中，还要定期进行维护和检查，及时发现和消除安全隐患，确保桥架的防火性能始终处于良好状态。

- 1 -。
