《弹性力学》第十二章薄板弯曲

第十二章薄板的小挠度弯曲问题知识点薄板的基本概念薄板的位移与应变分量薄板广义力薄板小挠度弯曲问题基本方程薄板自由边界条件的简化薄板的莱维解矩形简支薄板的挠度基尔霍夫假设薄板应力广义位移与薄板的平衡薄板的典型边界条件薄板自由边界角点边界条件挠度函数的分解一、内容介绍薄板是工程结构中的一种常用构件，它是由两个平行面和垂直于它们的柱面所围成的物体，几何特征是其高度远小于底面尺寸，简称板。

薄板的弯曲变形属于弹性力学空间问题，由于数学求解的复杂性，因此，需要首先建立应力和变形分布的基本假设。

根据薄板的外载荷和几何特征，外力为横向载荷，厚度远小于薄板的平面宽度，可以忽略一些次要因素，引入一些基本变形假设，抽象建立薄板弯曲的力学模型。

薄板的小挠度弯曲理论是由基尔霍夫基本假设作为基础的。

根据基尔霍夫假设，采用位移解法，就是以挠度函数作为基本未知量求解。

因此，首先将薄板的应力、应变和内力用挠度函数表达。

然后根据薄板单元体的平衡，建立挠度函数表达到平衡方程。

对于薄板问题，边界条件的处理与弹性力学平面等问题有所不同，典型形式有几何边界、混合边界和面力边界条件。

二、重点1、基尔霍夫假设；2、薄板的应力、广义力和广义位移；3、薄板小挠度弯曲问题的基本方程；4、薄板的典型边界条件及其简化。

§12.1 薄板的基本概念和基本假设学习要点:本节讨论薄板的基本概念和基本假设。

薄板主要几何特征是板的中面和厚度。

首先，根据几何尺寸，定义薄板为0.5≤δ/b≥1/80，并且挠度小于厚度的五分之一，属于小挠度问题。

对于小挠度薄板，在横向载荷作用下，将主要产生弯曲变形。

根据薄板的外载荷和几何特征，外力为横向载荷，厚度远小于薄板的平面宽度，可以忽略一些次要因素，引入一些基本变形假设，抽象建立薄板弯曲的力学模型。

薄板的小挠度弯曲理论是由三个基本假设作为基础的，因为这些基本假设是由基尔霍夫首先提出的，因此又称为基尔霍夫假设。

根据上述假设建立的薄板小挠度弯曲理论是弹性力学的经典理论，长期应用于工程问题的分析。

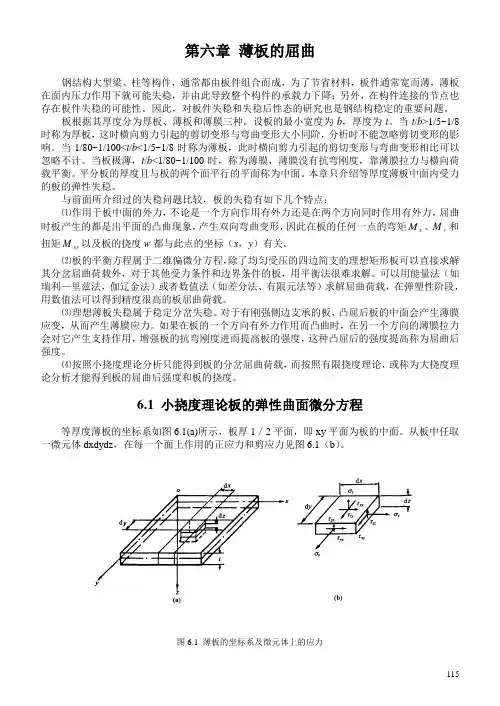

115第六章 薄板的屈曲钢结构大型梁、柱等构件，通常都由板件组合而成，为了节省材料，板件通常宽而薄，薄板在面内压力作用下就可能失稳，并由此导致整个构件的承载力下降；另外，在构件连接的节点也存在板件失稳的可能性。

因此，对板件失稳和失稳后性态的研究也是钢结构稳定的重要问题。

板根据其厚度分为厚板、薄板和薄膜三种。

设板的最小宽度为b ，厚度为t 。

当t /b >1/5~1/8时称为厚板，这时横向剪力引起的剪切变形与弯曲变形大小同阶，分析时不能忽略剪切变形的影响。

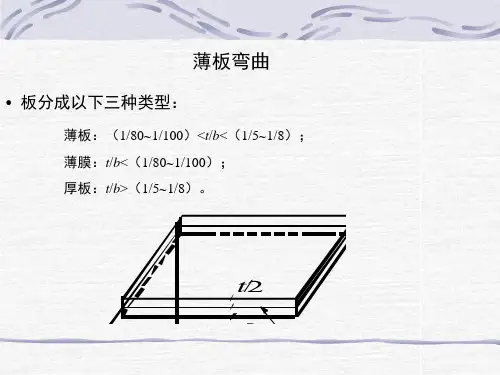

当1/80~1/100<t /b <1/5~1/8时称为薄板，此时横向剪力引起的剪切变形与弯曲变形相比可以忽略不计。

当板极薄，t /b <1/80~1/100时，称为薄膜，薄膜没有抗弯刚度，靠薄膜拉力与横向荷载平衡。

平分板的厚度且与板的两个面平行的平面称为中面。

本章只介绍等厚度薄板中面内受力的板的弹性失稳。

与前面所介绍过的失稳问题比较，板的失稳有如下几个特点： ⑴作用于板中面的外力，不论是一个方向作用有外力还是在两个方向同时作用有外力，屈曲时板产生的都是出平面的凸曲现象，产生双向弯曲变形，因此在板的任何一点的弯矩x M 、y M 和扭矩xy M 以及板的挠度w 都与此点的坐标（x ，y ）有关。

⑵板的平衡方程属于二维偏微分方程，除了均匀受压的四边简支的理想矩形板可以直接求解其分岔屈曲荷载外，对于其他受力条件和边界条件的板，用平衡法很难求解。

可以用能量法（如瑞利—里兹法，伽辽金法）或者数值法（如差分法、有限元法等）求解屈曲荷载，在弹塑性阶段，用数值法可以得到精度很高的板屈曲荷载。

⑶理想薄板失稳属于稳定分岔失稳。

对于有刚强侧边支承的板，凸屈后板的中面会产生薄膜应变，从而产生薄膜应力。

如果在板的一个方向有外力作用而凸曲时，在另一个方向的薄膜拉力会对它产生支持作用，增强板的抗弯刚度进而提高板的强度，这种凸屈后的强度提高称为屈曲后强度。

第五章薄板弯曲问题机场学院2011/11/21CAUCCAUC两个平行面和垂直于这两个平行面的柱面或棱柱面所围成的物体，称为平板，简称为板。

bhyxzCAUCCAUC垂直于板面——平板弯曲问题byxzCAUCCAUC1、小变形假设：虽然板很薄，但它的挠度远小于板的厚度。

byxz)(0==z u 0)(0==z v 因为：2、板中面各点都没有平行于中面的位移，只发生弯曲变形。

x u x ∂∂=εy v y ∂∂=εyu x v xy ∂∂+∂∂=γ所以：0)(0==z x ε0)(0==z y ε0)(0==z y x γCAUC CAUC3、沿板的厚度方向挤压变形忽略不计。

byxz=∂∂=zw z ε所以：),(y x w w =在薄板中面的任一根法线上，薄板全厚度内的所有各点都具有相同的挠度。

CAUCCAUC保持在挠曲面法线上。

byxz应力分量：zx τzy τzσ远小于其余三个应力分量，其引起的形变忽略不计。

0=zx γ0=zx γ0=∂∂+∂∂xw z u 0=∂∂+∂∂yw z v 即：等价于：这样=∂∂=z w z ε0=zx γ0=zx γ中面法线不伸缩，仍为变形后曲面的法线CAUC CAUCxyxy x y y y x x EEE τµγµσσεµσσε)1(2)(1)(1+=−=−=薄板弯曲与平面应力问题有相同的物理方程。

CAUCCAUC1、几何方程byxz0=∂∂+∂∂x w z u 0=∂∂+∂∂y w z v xw z u ∂∂−=∂∂y w z v ∂∂−=∂∂),(2y x f z yw v +∂∂−=),(1y x f z xwu +∂∂−=0)(0==z u 0)(0==z v 因为：),(),(21==y x f y x fCAUCCAUCzxu ∂−=zyv ∂−=zxwx u x 22∂∂−=∂∂=εzyw y v y 22∂∂−=∂∂=εz yx w y u x v xy∂∂∂−=∂∂+∂∂=22γ221xw x ∂∂−=ρ221ywy ∂∂−=ρyx wxy ∂∂∂−=221ρ令：xx zρε=yy z ρε=xyxyz ργ=得：CAUCCAUCw y x y x xy y x ⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡∂∂∂∂∂∂∂−=⎪⎪⎪⎭⎪⎪⎪⎬⎪⎪⎪⎩⎪⎪⎪⎨=⎭⎬⎫⎩⎨⎧222221111ρρρρ{}w y x y x z xy y x ⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡∂∂∂∂∂∂∂−=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=222222γεεε写成列阵形式：应变列阵：CAUCCAUCxyxy x y y y x x EEE τµγµσσεµσσε)1(2)(1)(1+=−=−=xyxy x y y y x x EEE γµτµεεµσµεεµσ)1(2)(1)(122+=+−=+−={}w y x y x z xy y x ⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡∂∂∂∂∂∂∂−=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=222222γεεεyx w Ez x w y w Ez y wx w Ez xy y x ∂∂∂+−=∂∂+∂∂−−=∂∂+∂∂−−=222222222221)(1)(1µτµµσµµσCAUCCAUCyx w Ez xw y w Ez yx xyy x ∂∂∂+−=∂∂+∂∂−−=∂+∂−−=2222222221)(1)(1µτµµσµµσ其它几项应力：w yh z E w xh z E zy zx22222222)4()1(2)4()1(2∇∂∂−−=∇∂∂−−=µτµτw hz h z Eh z 4223)1()21()1(6∇+−−−=µσCAUCCAUC在薄板的上表面有：qh z z −==2)(σ得：q w Eh =∇−423)1(12µ令：)1(1223µ−=Eh D qw D =∇42、微分方程CAUCCAUC xyab边界条件：0)(,0)(0)(,0)(0)(,0)(0)(,0)(220220220220=∂∂==∂∂==∂∂==∂∂=========b y b y y y a x a x x x xww x ww x ww x w w qw D =∇4微分方程：四边简支矩形薄板的重三角级数解答——纳维叶解法CAUCCAUC设重三角级数解为：b yn a x m A w m n mn ππsinsin 11∑∑∞=∞==代入微分方程：qb yn a x m A b n am D m n mn =+∑∑∞=∞=πππsin sin )(1122224b yn a x m C q m n mn ππsinsin 11∑∑∞=∞==将),(y x q q =也展成重三角级数：CAUCCAUC222226)(16bn a m Dmn q A mn +=π（m=1,3,5, m=1,3,5, ………… n=1,3,5, n=1,3,5, …………）∑∑∞=∞=+=...5,3,1,...5,3,12222260)(sin sin 16m n bn a m mn b yn a x m D q w πππ得挠度的表达式：CAUC CAUC荷代替q ，得：dxdyP q =b n a m bn a m abD P dxdy b n a m dxdy P b n a m abD A mn ηπξππηπξππsin sin )(4sin sin )(4222224222224+=+=CAUC CAUC集中载荷作用下的简支矩形板挠度表达式：b y n a x m bn a m b m a m abD P w m n ππηπξππsin sin )(sin sin 411222224∑∑∞=∞=+=M x yxzM y{}[]zDxyyx⎭⎬⎫⎩⎨⎧=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=ρτσσσ1zdzMhhxx∫−=22σ1、弯曲应力zdzMhhyy∫−=22σzdzMhhxyxy∫−=22τCAUC CAUCCAUC CAUC{}zdzM M M M h xy y x ∫−=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=22}{σ完成积分：⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧=ρρ1][1][12}{3D D hM ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡−−=21000101)1(12][23µµµµEh DCAUCCAUC2b2ayxzlmn kw θ yθ x（1）节点位移单元任一节点有三个位移分量：{}⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧∂∂−∂∂=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=i i i yi xi i i x w y w w w )()(θθδ{}{}Tyk xk k ynxn n ymxm m yl xl li w w w w θθθθθθθθδ={}{}T T kT nT mTli δδδδδ=CAUCCAUC31231131029283726524321xya y x a y a xy a y x a xa y a xy a x a y a x a a w +++++++++++=写成矩阵形式：{}a xy yx yxyyx xy xy xy xw ]1[33322322=或：{}a y x M w )],([=CAUCCAUC{}a xy yx yxy yx xy xy xy xw ]1[33322322={}a xy xyxy xy x yw x ]332020100[2322=∂∂=θ{}a y y x y xy xy x xw y ]302302010[3222−=∂∂−=θCAUC CAUC⎪⎪⎪⎪⎭⎪⎪⎬⎪⎪⎪⎪⎩⎪⎪⎨⎥⎥⎥⎥⎥⎥⎦⎢⎢⎢⎢⎢⎢⎣=⎪⎪⎪⎪⎭⎪⎪⎬⎪⎪⎪⎪⎩⎪⎪⎨654310000110000001a a a a y x y x y x y x v u v u n nn n m m m m n n m m {}[]{}a A e=δ[]{}[][]{}a A A A e 11−−=δ{}[]{}eA a δ1−=[]{}[][]{}{}eey x N A y x M a y x M w δδ)],([),(),(1===−A[][]k nm lN N N N y x N =),(形函数CAUCCAUC⎥⎥⎦⎤⎟⎠⎞⎜⎝⎛−⎟⎠⎞⎜⎝⎛+⎟⎠⎞⎜⎝⎛+−⎟⎠⎞⎜⎝⎛−⎟⎠⎞⎜⎝⎛+⎟⎠⎞⎜⎝⎛+⎢⎣⎡⎟⎟⎠⎞⎜⎜⎝⎛−−++⎟⎠⎞⎜⎝⎛+⎟⎠⎞⎜⎝⎛+=111,111,21181][2222222222222222a x x b y y a x x x b y y b y y a x x y b y a x b y y a x x b y y a x x N i i i i i i i i ii i i i （i ＝l ，m ，n ，k ）单元刚度阵：ee xy y x B N y x y x w y x y x }]{[}]{[2211112222222222δδρρρρ=⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡∂∂∂∂∂∂∂−=⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡∂∂∂∂∂∂∂−=⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧=⎭⎬⎫⎩⎨⎧CAUCCAUC][][k n m l B B B B B =单元内力：eB D M }]{][[}{δ=[][][][]dxdy B D B k Ts ee∫=单元刚度阵：[]{}{}Q K =δ整体方程：。

薄板弯曲挠度计算公式全文共四篇示例，供读者参考第一篇示例：薄板弯曲挠度计算公式是工程力学课程中的重要内容，也是工程设计和结构分析中不可或缺的一部分。

薄板在受力作用下会发生弯曲变形，挠度是描述薄板弯曲程度的重要参数。

通过合理的挠度计算公式，我们可以准确地评估薄板的变形情况，为工程设计提供可靠的依据。

薄板弯曲挠度计算公式的推导过程比较复杂，需要借助数学和力学知识。

一般而言，薄板的挠度计算公式可分为静力法、弹性力学法和有限元法等多种方法。

静力法是最为常用的一种计算薄板挠度的方法，下面我们将对其进行详细介绍。

我们需要了解一些基本概念。

在工程力学中，对于一根长为L、宽为b、厚度为h的矩形薄板，在受到外力作用后呈弯曲状态，其挠度δ可以通过以下公式计算：\[ \delta = \frac{PL^3}{3EI} \]P为受力大小，E为杨氏模量，I为横截面惯性矩。

这是薄板挠度计算公式的一般形式，具体的计算过程需要根据实际情况进行适当的调整和修正。

静力法是一种比较简单但实用的计算挠度的方法。

该方法主要基于等效荷载原理，即将复杂的荷载系统转化为简化的等效荷载，将薄板弯曲问题转化为梁的弯曲问题。

下面我们以一种常见的简支边界条件情况为例，介绍具体的计算步骤。

假设我们有一根长为L、宽为b、厚度为h的矩形薄板，受到长度方向均布载荷q的作用，两端为简支边界。

我们需要计算该薄板的等效弯矩M，其计算公式如下：根据薄板挠度计算公式，我们可以得到该薄板的挠度表达式为：通过这个计算公式，我们可以快速准确地计算出简支边界条件下薄板的挠度。

如果有其他不同的受力情况或边界条件，需要进行相应调整。

除了静力法，弹性力学法和有限元法也是常用的计算薄板挠度的方法。

弹性力学法是以弹性理论为基础，考虑了薄板材料的应力应变关系，可以更精确地描述薄板的弯曲情况。

有限元法则是一种数字计算方法，通过将薄板离散成有限个单元，利用计算机进行大规模计算，可以处理更加复杂的挠度计算问题。

薄板弯曲问题弹性理论分析及数值计算课程设计指导教师：孙秦学院：航空学院姓名：程云鹤学号： 2011300092班级： 01011105薄板弯曲问题弹性理论分析及数值计算一、一般三维体弹性系统求解微分方程体系总结1、弹性力学中的基本假定（1）连续性，即假定整个物体的体积都被组成这个物体的介质所填满。

（2）完全弹性，物体在引起形变的外力被除去后可完全恢复原形 （3）均匀性，即假定物体是由同一材料组成的。

（4）各向同性，物体的弹性在所有各个方向都相同。

（5）和小变形假定，即假定位移和形变是微小的。

2、平衡微分方程在一般空间问题中，包含15个未知函数，即6个应力分量、6个形变分量和3个位移分量，它们都是x,y,z 坐标变量的函数。

对于空间问题，在弹性体区域内部，考虑静力学、几何学和物理学三方面条件，分别建立平衡微分方程、几何方程和物理方程；并在给定约束面或面力的边界上，建立位移边界条件或应力边界条件。

然后在边界条件下根据所建立的三套方程求解应力分量、形变分量和位移分量。

在物体内的任一点P ，割取一个微小的平行六面体，如图1-1所示。

根据平衡条件即可建立方程。

(1)分别以连接六面体三对相对面中心的直线为矩轴，列出力矩的平衡方程0=∑M ，可证明切应力的互等性：yx xy xz zx zy yz ττττττ===,,(2)分别以轴轴、轴、z y x 为投影轴，列出投影的平衡方程0=∑x F ，0=∑y F ，0=∑z F ，对方程进行约简和整理后，得到空间问题的平衡微分方程如下⎪⎪⎪⎭⎪⎪⎪⎬⎫=+∂∂+∂∂+∂∂=+∂∂+∂∂+∂∂=+∂∂+∂∂+∂∂000z yzxz z y xyzy y x zx yx x f y x z f x z y f z y x ττσττσττσ (1-1)3、物体内任一点的应力状态现在，假定物体在任一点P 的6个直角坐标面上的应力分量 ,,z y x ，σσσyx xy xz zx zy yz ττττττ===,,为已知，试求经过P 点的任一斜面上的应力。

薄板弯曲问题的理论分析洪兵胡小仙薄板弯曲问题的理论分析薄板弯曲问题的理论分析汽车工程研究院洪兵?胡小仙问题研究?【摘要]本文主要讨论汽车车身上常用的薄板材料的弯曲问题,分析其变形的特征,平衡方程以及相应的边界条件,为薄板的结构分析提供理论基础.主题词:薄板弯曲平衡方程边界条件薄钢板在汽车车身上的使用相当普遍,如顶盖,侧围,地板,门板,前罩板,横梁,纵梁及各种加强件等车身上的主要结构零件均由薄钢板冲压而成,重量占汽车车身总重量的70%以上,在车身结构中,薄钢板具有承载作用,负荷使薄钢板产生扭转,弯曲等变形,其中以弯曲变形最为常见.因此,从理论上分析薄板的弯曲变形问题,对于分析车身结构强度和受力状况是相当必要的.1薄板弯曲变形的基本特征利用材料力学和弹性力学的知识,可以得到三维弹性体的边界平衡方程为_1,2㈣1.1aQ:i(u)nj=&amp;i=1,2,3第一式为弹性体Q内部,第二式为Q的边界.其中,为应力,nj为各面法向,u为应变位移,￡为体积载荷,gi为边界载荷.方程(1)适用于包括薄板在内的一般性三维弹性体,而薄板具有其自身的特点,从这一方程出发可以得到薄板变形的一些特殊性.以薄板的中性面(即弯曲前后无变化的面)作为x,_x平面建立坐标系进行分析.下面就先分别给出两个显着的特征,再进行证明.(1)3】==33=0在薄板弯曲过程中,板的厚度远小于其他两个方向的几何尺寸(如汽车顶盖厚度与长,宽尺寸的差别可以达到200倍以上),因此为了得到弯曲变形,只需要在板平面上加上一个不大的载荷,这一载荷远小于由此而产生的内部的纵向伸缩应力.因此,在平衡方程(1)中,可以略去载荷gi,从而得到3∑(o)n:o()j2ii=gO()j=l此处n=(n,n,n)为边界面的外法向.在车身的结构设计中,不可能允许薄板由于承载产生较大的变形,这对于汽车的安全是有极大隐患的,所以,这里只考虑小变形,可以认为弯曲后薄板的外法向与坐标轴X3平行,即n一(0,0,±1).因此,在板面上有3ni±j3O(3)j=l由于是薄板,可以认为式(3)在板内部也是成立的,于是就得到第一个特征.当然,这个特征是近似的,但至少相对于其他应力分量是极小量.(2)薄板的弯曲变形完全取决于横向位移(即所谓挠度,它只依赖于纵向坐标xl,x),而纵向位移LII~.U2以及应变(~11TM.￡￡12,￡2l则完全由挠度决定.薄板在弯曲变形时,内部的纵向纤维产生拉伸或压缩.在板受载荷向内凹的一面是压收稿日期:2005—08—21问题研究?长安科技2005年第11卷第4期缩,向外凸的一面是拉伸.形变在整个厚度方向连续地从压缩方向变到拉伸方向,根据数学上连续函数的罗尔定理,可知必然存在—个既没有压缩,又没有拉伸的中性面,在中性面两侧的变形方向相反.由于是均质材料,所以中性面x,-J-~,于上下板面,即位于板厚的中间.根据坐标设定,可知变形前的中性面为Xl--X平面,即x3=O.在中性面上,三个方向的位移分别为u=u=0,u=u(XI,x2)(4)由于板厚度很小,可以认为挠度u沿着薄板厚度方向是一致的,即u3(x1,x2,x3)≈u(xl'x2)(5)根据推导出的第一个特征,考虑到是小变形,并记中性面的横向位移(即挠度),w=u于是有变关系)一)-lT(11)==l2此即三维弹性问题的Hook定理.其中,E为材料的弹性模量,为材料的泊松比,仅为线膨胀系数,下为温升.同时也可以得到薄板弯曲的应变能体密度w一~-1-琳e22.2](12)(6)2薄板弯曲变形的变分形式和平衡方程由此即可得到应变s与无穷小旋转角通过挠度W的表达式20xi一袅2(7)lq=争磬一争磬+磬{产等一=等一磬(8)}:=争一如杂令曲率一},i,j=l,2,这就是中性面经过弯曲后的曲率张量的一阶近似,容易得到s----X3KⅡ,Kij=Kjii,j=l,2(9)对式(8)分别求X1xX的偏导,可以得到一Kl2,一I(22(10):K根据以卜分析.可以得到薄板弯曲的府力府F面便用变分原理分析薄板的弯曲变形.不考虑热效应(即温升下=0),于是Ho0k 定理式(11)和应变能式(12)通过关系式(9), 可用曲率K表示为],f(1-v)ZKi2i+(ZKk)l(14)1-vlk=l"其中,符号函数6ij:{:--≠ji.由于中性面对称于上下板面,设板厚为h,令MijJ—Il,2X3%dx,,i,j=1,2(15)将式(14)代入式(15)雷得到MD【(1一)K+(∑k=lKkk)6J(16)其中,D:—.进一步写为2啦一Ⅳ洪兵胡小仙薄板弯曲问题的理论分析M11=D(K11+1JK22),M22=D(vK11+),M12=M21=D(1一r)K12(17)此即薄板弯曲变形的Hook定理,此处刻画"应变"的是曲率K刻画"应力"的是M根据式(15)可知M的力学意义即为力矩,其中M..表示x.方向断面上绕+x轴的弯矩,M表示x方向断面上绕一x.轴的弯矩,M.表示x:方向断面上绕+x轴的扭矩, M.表示x.方向断面上绕一x.轴的扭矩.比例常数D即为材料的抗弯刚度.类似地计算应变能面积密度,可得到外功势能F(w)=』P3wdx1dx2+Iq3wdl+IⅡ,dl(18)要从变分原理导出薄板弯曲的平衡方程,就需要建立Green公式,即运用Gauss积分公式把Dw,v1变为区域Q上只含v本身而不含其导数的表达式.由于此处D(w,v1中含有v的二阶导数,因此需要两次运用Gauss积分公式.汽车车身上使用的薄板一般为成品钢板材,可以认为是等厚均质材料,即在Q内E,P.h等为常数,于是相应的平衡解W有足够的光滑度以保证Gauss积分公式的合法性.经过理论推导可得到Green公式1.1D(w,V):llMij(w)Kj(v)dx.d】【2:一』喜+讪一l(w)dl+[(w)】=-)(19)由式(18),式(19)可得附一:一I(窆dxd】【2+In(Q)+i=1d]【i.J砸l. -q3)vdI+dll(w)+m-)dl问题研究?+∑[M(w)】):0(20)其中ft:Q3i:喜警J'a:∑iJ=12(21)1一aQ:MZMij,ninjFIaQ:M=∑M1n.(22)可以从力学意义上理解各个系数,P,表示作用在板Q上的横向载荷,q,表示作用在边界aQ上的横向载荷,m.表示作用在边界aQ上的弯矩载荷,Q,i表示xi方向断面上的横向剪力,Q,表示法向为n的断面上的横向剪力,M表示法向为n的断面上绕切向t的弯矩,一M表示同一断面上绕法向n的扭矩. 由于v在Q内部,边界aQ以及点P;上的任意性,根据式(20)可以得到薄板弯曲的平衡方程和边界条件Q:一2-P.(23)IQ,n(w)+-q3aQ:lM(w):ml(24)l[M(w)】;=0i=l2一,m将式(21),Hook定理(17)以及曲率K的定义代人式(23),得到用挠度W表示的薄板弯曲方程毒OX蔷0誓OX)+2矗1D(卜1X1,…～l2 最告誓+警p(25)这是关于挠度的四阶椭圆型偏微分方程. 对于{习质等厚度的薄板,由于D,1J均为常数,方程可以简化为双调和方程Q:DAw=p3(26)29问题研究?长安科技2005年第11卷第4期3薄板弯曲变形的边界条件根据以上分析可知,薄板弯曲的平衡方程(25)或(26)是关于挠度w的四阶椭圆型偏微分方程,在定解时一般要在边界上规定两个边界条件.根据汽车车身的具体情况, 可以将边界条件分为三类.第一类边界条件是规定几何约束,又可分两种情况.(1-1)规定横向位移,即:已知.f27)(1-2)规定切向转角,即F"60,(W)=CD已知,或:一已知.(28)对于这两种几何约束,变分问题中的虚位移v必须满足相应的化零约束条件F】:v=0,F:=0(29)dn而应变能泛函照旧,但外功势能则改为一fq,vdl+m-dOvdl}(30)于是可以利用Green公式,由变分原理得到平衡方程(23),而边界条件则改为F:Q3n+:q,(31)aft—F:M咖(w)=ml(32)恰好补足了几何约束(27),(28)式以外的边界条件.也就是说,当在边界某段上规定了横向位移w后,当地的任何横向载荷q 就不起作用了,同理,规定了切向转角(1)i后, 当地的切向弯矩mi也不起作用了.第二类边界条件是规定载荷即力学边界条件,也分两种情况.(2—1)F上规定横向载荷q,.由式(36),边界条件的数学形式为Qn(w)+_q3(33)它表示在边界上的横向剪力平衡,包含有w 的三阶导数,此处可以认为是板边界上的扭30矩落差产生有效的横向剪力,和Q一al起与外载荷q平衡.(2—2)r上规定弯矩载荷m..由式(24),边界条件的数学形式为r2:M(w)=ml(34)它表示边界上的弯矩平衡.此外,从式(24)还可以看出,当边界aQ的角点Pi不受载荷时,扭矩M在该点为连续.若在Pi有点载荷,则在外功势能一F(v) 中应增加"点项"v(pi),此时可导出Pi点的平衡方程Pi:[M(w)]:=(35)它表示扭矩在点Pi处必有跳跃,以产生有效的横向点力而与点载荷ri平衡.需要指出的是,力学边界条件是变分问题的自然边界条件,与内部平衡方程一样都是在势能达到极小值时自动得到满足的,它们其实就是边界上的平衡方程.在这里,自然边界条件包含w的二阶或三阶导数,解析形式非常复杂,变分原理的优越性在此就得到了充分的体现.第三类边界条件是弹性支承,出现于板在边界上或板面上与外界有弹性耦合时,可分为三种情况.(3一1)r3上除横向载荷q外,还承受正比于挠度w的横向弹性反力一CoW,co&gt;O为弹性耦合常数.此时r上单位长度有弹性能,对外功势能和虚功泛函均有贡献,此时上的平衡方程为Q3~(w)++c0w-q3(36)(3-2)F3~I~,T弯矩载荷In.外,还承受正比于切向转角的弹性反矩一cco=c,el&gt;0为弹性耦合常数.此时上F3上单位长度有弹性能,对外功洪兵胡小仙薄板弯曲问题的理论分析势能和虚功泛函均有贡献,此时上的平衡方程为r3:M(w)--C1m-(37)f3—31板面上与外界有弹性耦合,即弹性地基板.设在Q的子域Q上承受正比于挠度的横向弹性反力一cw,c&gt;0为弹性耦合常数. 此时板面Q,的单位面积上有弹性能,对总势能和虚功泛函均有贡献,可以得到板体Q 内的平衡方程为Q～Q:Q:在工程实际中,可以根据材料的受力状态,在上述三类边界条件中任取两个,并且在不同的区段上可以有不同的取法,因此可能出现很复杂的组合.应该注意,边界条件(1—1)对(2—1)或(3—1),(1—2)对(2—2)或(3—2)是互相矛盾的,不能同时选取.另外,在实际的结构中,由于形状和受力状态复杂,计算量非常巨大,必须使用有限元软件进行分析处理.运用有限元对薄问题研究?板进行分析,常使用以下三种板元:不完全双三次矩形~(Adini—Clough—Melosh元),不完全三次三角形元(Zienkiewicz元)和完全二次三角形元(Morley元).4结束语经过一系列的理论分析,推导出了薄板弯曲变形的平衡方程及边界条件,为实践中对薄板材料的结构和受力状态进行分析提供了理论基础.当然,在工程实际中,各种材料的结构和受力非常复杂,仅依靠理论的分析计算是不够的,必须有相关试验进行实际的验证和调整.参考文献[1】冯康.弹性结构的数学理论.上海交通大学出版社.1996年4月第1版[2】钱伟长.弹性力学.科学出版社,1980年9月第1版[3】孙国钧.材料力学.上海交通大学出版社,2002年6月第1版[4】章仰文,邵国年.数学分析.上海交通大学出版社, 2000年7月第1版责任编辑曾莉(上接第26页)建模,并用非线性接触算法求解.在本文中,利用非线性有限元软件ABAQUS实现.(3)通过仿真表明,后端盖刚度过低,导致在螺栓力作用下发生较大翘曲变形,使得与密封垫失去接触,导致密封失效,仿真结果与试验现象相符合.(4)优化后的结构在后端盖边缘处增加了加强筋,并适当调整了中间加强筋的位置和大小,经仿真和试验验证,达到密封要求.参考文献I1]BelytschoT.,"uw.K.,MoranB.NonlinearFinite ElementsforContinuaandStructl?res,JohnWileyand SonsLtd,2000【2】王勖成有限单元法.北京:清华大学出版}土2o03 【3】ABAQUSInc.ABAQUS有限元软件6.4版入门指南.北京:清华大学出版社,2004【4】ABAQUSInc.ABAQUSAnalysisUsersManua1. ABAQUSInc.2003责任编辑曾莉31,托监啦: ∑:∑。
