众智博睿干货分享：消防细水雾

细水雾灭火系统：1、概述在大中型工矿企业、厂房和民用高层、多层建筑物中采用水消防灭火系统是必不可少的，而水消防系统中除了不可缺少的消防栓系统外，当前扑灭火灾自动喷水灭火系统最被广泛使用。

细水雾灭火系统是自动喷水灭火系统中一种特殊的灭火系统，对许多有限制的应用场合，具有潜在的优势，特别是在限制供水或用水受用特别控制的场所，同时他的优势还表现在替代气体灭火和其他灭火剂。

在灭火效果、工程造价、环境保护、二次灾害损失等方面综合比较优于传统的气体、水喷淋和水喷雾等灭火系统。

细水雾是在喷头最小设计压力下，以距喷头1米平面上喷雾的最粗部位所测算的水雾雾滴直径不超过1000微米。

其表面积和密度较高，遇到火焰高温后迅速汽化，体积可膨胀1700倍以上，使保护区的氧浓度大为降低，同时吸收大量热而降温，起到隔氧或阻隔辐射热，以达到控火、抑火和灭火。

细水雾灭火系统就其管网工作压力可分为：低压（小于或等于1.21Mpa）、中压（大于1.21Mpa小于3.45MPa）、高压（大于3.45Mpa）细水雾灭火系统。

细水雾灭火系统就其流体而言可分为：单流体系统——只有水一种液体在管道内流动。

但也可以采用单管将水和高压氮气，气和水相连供给每个喷头。

双流体系统——将水和雾化介质（与水机械混合产生细水雾的压缩空气或惰性气体）通过不同的管路，分别输送到喷头。

并在喷头内部混合产生细水雾的灭火系统。

细水雾灭火系统就其应用方式而言可分为：全淹没系统——在规定时间内，向整个封闭的防护区域空间喷射一定量的细水雾，并使其均匀地充满整个防护区的灭火系统。

局部应用系统——在规定时间内，向位于封闭、敞开或半敞开空间内的保护对象以设计喷雾强度直接喷射细水雾的细水雾系统。

组合分配系统——采用一套泵组式供水或储水容器、储气容器进行加压供水，保护两个或两个以上的防护区域或被保护对象的细水雾灭火系统。

预制式系统——对保护区域的空间尺寸及被保护对象预先确定系统流量、喷头压力、最大最小喷水管路长度等参数的细水雾灭火系统。

第三篇建筑消防设施第五章细水雾灭火系统知识框架考点解析考点一：系统灭火机理细水雾是指在最小设计工作压力下，经喷头喷出并在喷头轴线下方1m处的平面上形成的雾滴粒径D V0.50小于200 μm，Dv0.99小于400μm的水雾滴。

一、细水雾的成雾原理1，单流体系统射流成雾原理2，双流体异管系统射流成雾原理3，双流体同管系统射流成雾原理二、细水雾的灭火机理（一）吸热冷却（二）隔氧窒息（三）辐射热阻隔（四）浸湿作用（五）乳化作用考点二：系统分类（熟悉）细水雾灭火系统主要按工作压力、应用方式、动作方式、雾化介质和供水方式进行分类。

1，按工作压力分为低压系统、中压系统、高压系统。

3，按应用方式分为全淹没式系统和局部应用式系统。

（1）全淹没式系统。

向整个防护区喷放细水雾，并持续一定时间，保护其内部所有保护对象，适用于扑救相对封闭空间内的火灾。

（2）局部应用式系统。

直接向保护对象喷放细水雾，并持续一定时间，保护空间内某具体保护对象，适用于扑救大空间内具体保护对象的火灾。

3，按动作方式分为开式系统和闭式系统4，按雾化介质分为单流体系统和双流体系统。

5，按供水方式分为以下三种系统。

（1）泵组式系统（适用于高、中和低压系统）（2）瓶组式系统（适用于中、高压系统）。

（3）瓶组与泵组结合式系统（适用于高、中和低压系统）。

考点三：系统组成、工作原理细水雾灭火系统由水源（储水池、储水箱、储水瓶）供水装置（泵组推动或瓶组推动）、系统管网、控制阀组、细水雾喷头以及火灾自动报警及联动控制系统组成。

一、开式细水雾灭火系统（一）系统组成开式细水雾灭火系统包括全淹没应用方式和局部应用方式，是采用开式细水雾喷头，由配套的火灾自动报警系统自动联锁或远程控制、手动控制启动后，控制一组喷头同时喷水的自动细水雾灭火系统。

工作原理基本同开式自动喷水灭火系统。

二、闭式细水雾灭火系统（一）系统组成闭式细水雾灭火系统又可以分为湿式、干式和预作用系统三种形式。

细水雾灭火系统技术规范总结一灭火机理细水雾的灭火机理主要是表面冷却、窒息、辐射热阻隔和浸湿作用。

除此之外，细水雾还具有乳化等作用，而在灭火过程中，往往会有几种作用同时发生，从而有效灭火。

二系统分类1，按工作压力分为低压系统、中压系统、高压系统。

2，按应用方式分为全淹没式系统和局部应用式系统。

3，按动作方式分为开式系统和闭式系统。

4，按雾化介质分为单流体系统和双流体系统。

5，按供水方式分为泵组式系统、瓶组式系统和瓶组与泵组结合式系统。

三开式细水雾灭火系统一，系统组成开式细水雾灭火系统包括全淹没应用方式和局部应用方式，是采用开式细水雾喷头，工作原理基本同开式自动喷水灭火系统。

二，工作原理除喷头不同外，闭式细水雾灭火系统的工作原理与闭式自动喷水系统灭火系统相同。

五1，细水雾灭火系统适用于扑救相对封闭空间内的可燃固体表面火灾、可燃液体火灾和带电设备的火灾。

2，细水雾灭火系统不适用于扑救下列火灾：（1）可燃固体的深位火灾；（2）能与水发生剧烈反映或产生大量有害物质的活泼金属及其化合物的火灾；（3）可燃气体火灾。

3，系统选型应符合下列规定：（1）液压站，配电室，电缆隧道，电缆夹层，电子信息系统机房，文物库，以及采用密集柜储存的图书库、资料库和档案库，宜选择全淹没应用方式的开式系统；（2）油浸变压器室、涡轮机房、柴油发电机房、润滑油站和燃油锅炉房、厨房内烹饪设备及其排烟罩和排烟管道部位，宜采用局部应用方式的开式系统；（3）采用非密集柜储存的图书库、资料库和档案库，可选择闭式系统。

六系统设计参数1，系统宜选用泵组系统，闭式系统不应采用瓶组系统。

2，开式系统采用全淹没应用方式时，防护区内影响灭火有效性的开口宜在系统动作时联动关闭。

当防护区内的开口不能在系统启动时自动关闭时，宜在该开口部位的上方增设喷头。

3，开始系统采用局部应用方式时，保护对象周围的气流速度不宜大于3m/s。

必要时，应采用挡风措施。

4，喷头的最低设计工作压力不应小于1.20MPa。

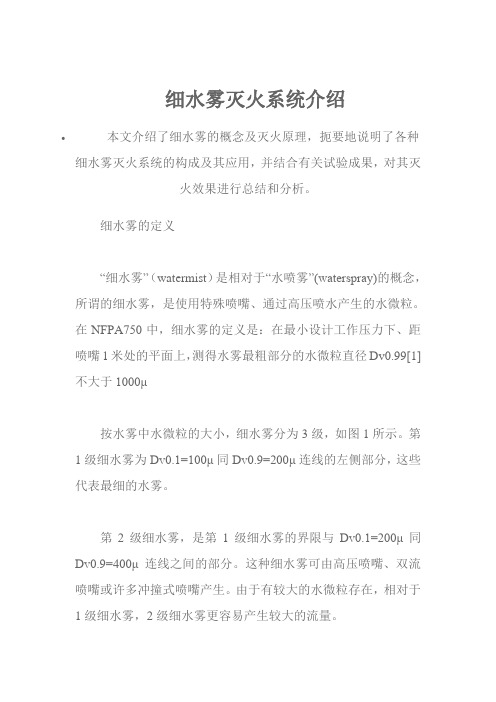

细水雾灭火系统介绍•本文介绍了细水雾的概念及灭火原理，扼要地说明了各种细水雾灭火系统的构成及其应用，并结合有关试验成果，对其灭火效果进行总结和分析。

细水雾的定义“细水雾”（watermist）是相对于“水喷雾”(waterspray)的概念，所谓的细水雾，是使用特殊喷嘴、通过高压喷水产生的水微粒。

在NFPA750中，细水雾的定义是：在最小设计工作压力下、距喷嘴1米处的平面上，测得水雾最粗部分的水微粒直径Dv0.99[1]不大于1000μ按水雾中水微粒的大小，细水雾分为3级，如图1所示。

第1级细水雾为Dv0.1=100μ同Dv0.9=200μ连线的左侧部分，这些代表最细的水雾。

第2级细水雾，是第1级细水雾的界限与Dv0.1=200μ同Dv0.9=400μ连线之间的部分。

这种细水雾可由高压喷嘴、双流喷嘴或许多冲撞式喷嘴产生。

由于有较大的水微粒存在，相对于1级细水雾，2级细水雾更容易产生较大的流量。

第3级细水雾为Dv0.9大于400μ，或者第2级细水雾分界线右侧至Dv0.99=1000μ之间的部分。

这种细水雾主要由中压、小孔喷淋头、各种冲击式喷嘴等产生。

研究表明，扑灭B类火灾水雾颗粒小于400μ是必需的，而较大的颗粒对于A类火灾是有效的，这是由于燃料被浸湿。

正因为如此，细水雾的定义包括了Dv0.99为1000μ。

在NFPA750中定义的细水雾，既包含了NFPA15中定义的一部分水喷雾系统（WaterSpray），又包含了在高压状态下普通喷淋系统（Sprinklers）产生的水雾。

一般情况下，细水雾是指Dv0.9小于400μ的水雾。

细水雾的灭火机理及应用细水雾灭火系统成功的关键，是增加单位体积水微粒的表面积。

水微粒子化以后，即使同样体积的水，也可使总表面积增大。

而表面积的增大，更容易进行热吸收，冷却燃烧反应。

吸收热的水微粒容易汽化，体积增大约1700倍。

由于水蒸汽的产生，既稀释了火焰附近氧气的浓度，窒息了燃烧反应，又有效地控制了热辐射。

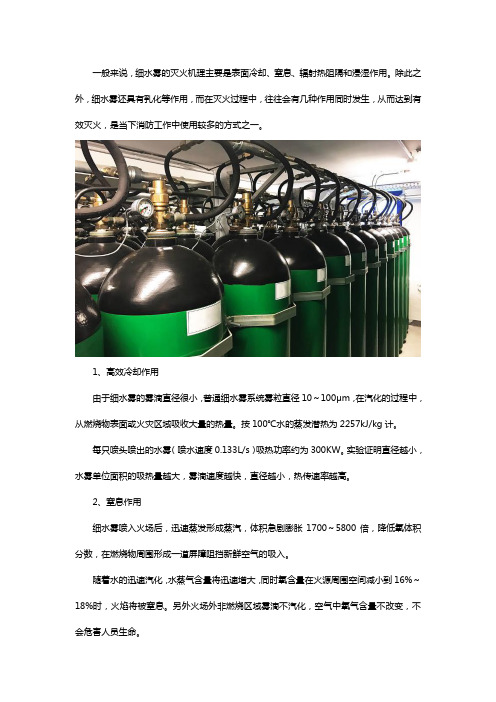

一般来说，细水雾的灭火机理主要是表面冷却、窒息、辐射热阻隔和浸湿作用。

除此之外，细水雾还具有乳化等作用，而在灭火过程中，往往会有几种作用同时发生，从而达到有效灭火，是当下消防工作中使用较多的方式之一。

1、高效冷却作用由于细水雾的雾滴直径很小，普通细水雾系统雾粒直径10～100μm，在汽化的过程中，从燃烧物表面或火灾区域吸收大量的热量。

按100℃水的蒸发潜热为2257kJ/kg计。

每只喷头喷出的水雾（喷水速度0.133L/s）吸热功率约为300KW。

实验证明直径越小，水雾单位面积的吸热量越大，雾滴速度越快，直径越小，热传速率越高。

2、窒息作用细水雾喷入火场后，迅速蒸发形成蒸汽，体积急剧膨胀1700～5800倍，降低氧体积分数，在燃烧物周围形成一道屏障阻挡新鲜空气的吸入。

随着水的迅速汽化，水蒸气含量将迅速增大，同时氧含量在火源周围空间减小到16%～18%时，火焰将被窒息。

另外火场外非燃烧区域雾滴不汽化，空气中氧气含量不改变，不会危害人员生命。

3、阻隔辐射热作用高压细水雾喷入火场后，蒸发形成的蒸汽迅速将燃烧物、火焰和烟雾笼罩，对火焰的辐射热具有极佳的阻隔能力，能够有效抑制辐射热引燃周围其它物品，达到防止火焰蔓延的效果。

水雾对辐射的衰减作用还可以用来保护消防队员的生命。

4、稀释、乳化、浸润作用颗粒大冲量大的雾滴会冲击到燃烧物表面，从而使燃烧物得到浸湿，阻止固体挥发可燃气体的进一步产生，达到灭火和防止火灾蔓延的目的。

另外，高压细水雾还具有洗涤烟雾、废气的作用、对液体的乳化和稀释作用等。

以上内容的介绍，相信大家对于这一问题会有更多的帮助，同时如有这方面的设备需要，可以咨询一下南京睿实消防安全设备有限公司，是一家专门从事高压细水雾灭火系统、智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的专业生产制造企业。

第三篇建筑消防设施——第五章细水雾灭火系统学习要求系统灭火机理工作原理适用范围组件及其设置要求系统设计参数供水装置过滤装置控制阀细水雾喷头供水管道6第一节细水雾系统灭火机理一、细水雾的成雾原理1.细水雾的定义细水雾是指在最小设计工作压力下，经喷头喷出并在喷头轴线下方1.0m处的平面上形成的雾滴粒径DV0.5小于200μm，DV0.9小于400μm的水雾滴。

以Dv0.1为例：体积10%直径Dv0.1：一种以喷雾液滴的体积来表示液滴大小的方法。

当依照体积测量时，即表示喷雾液滴总体积中，90%是由直径大于该数值的液滴，另10%是由直径小于该数值的液滴组成的。

2.细水雾的分级Ⅰ级：Dv0.1≤100μm与Dv0.9≤200μm；Ⅱ级：Dv0.1≤200μm与Dv0.9≤400μm；Ⅲ级：Dv0.1>400μm与Dv0.9≤1000μm。

3.细水雾的成雾原理分析1）单流体系统射流成雾原理①液体高速释放出来与周围空气的速度差而被撕碎成为细水雾；②液体射到一个固定表面，冲击力将液体打散成细水雾；③两股成分类似的液体射流相互碰撞，打散成细水雾；④超声波和静电雾化器将射流液体振动或电子粉碎成细水雾；⑤液体在压力容器中加热到高于沸点，突然释放到大气，形成细水雾。

2）双流体异管系统射流成雾原理由一套管道向喷头提供灭火介质，另外一套管道提供雾化介质，两种在分离管道系统中传输的物质在喷头处混合，相互碰撞，从而产生细水雾。

3）双流体同管系统射流成雾原理雾化介质与灭火介质在一套管道内混合，其成雾原理同单流体系统。

二、细水雾的灭火机理（一）吸热冷却（二）隔氧窒息（三）辐射热阻隔（四）浸湿作用（一）吸热冷却细水雾滴吸热汽化，吸收大量热量，热分解中断，燃烧停止。

雾滴直径每升水的表面积汽化时间自由下落速度10.0mm 0.6m2620s 9.2m/s1.0mm 6.0m2 6.2s 4.0m/s0.1mm 60.0m20.062s 0.35m/s0.01mm 600.0m20.00062s 0.003m/s本表显示：雾滴直径越小，表面积越大，汽化所需时间越短，吸热作用和效率越高。

建筑火灾灭火中细水雾灭火技术的使用摘要】细水雾灭火技术是建筑火灾灭火中常用的技术。

该技术采用气相冷却原理，能够湿润冷却燃料表面、稀释氧气和气态可燃物。

这些灭火机理之间相互作用，仪器发挥出最好的作用，从而很好的起到了灭火的作用，同时根据不同的起火场景，其的作用机理之间的相互作用效果也就有所不同，进而达到最好的灭火效果。

本文作者对此进行了分析与阐述。

【关键词】建筑火灾；细水喷雾；冷却机理对于一些比较老旧的小区之中，住户大多都是老年人。

老年人在面对火灾的时候是与年轻人不同的，老人需要更多的时间来了解周围的情况，同时还有一些行动不便的老年人，在逃跑的过程中都是十分困难的。

所以根据这些情况来看，虽然很多建筑当中有健全的防火机制以及良好的防火系统，但是还是会由于一些问题导致老年人遇到危险。

所以说，做好建筑的防火系统检测以及完善工作是十分重要的，加强技术的提高以及技术的管理，从而保证居民的生命财产的安全。

1.细水雾系统目前来看，与建筑形成一体化的细水喷雾系统是一种比较全新的建筑防火系统，其可以很好的保证建筑的安全，有效的防止火灾的发生以及火势的蔓延。

细水喷雾系统的成本比传统的喷淋系统的成本低，同时其非常方便快捷，还可以很好的控制火势，很大程度上增加了逃生的时间，对于一些老人来说尤其重要。

细水喷雾系统具有很好的作用，主要表现在以下几点。

第一，水雾的蒸发过程中需要吸收大量的热量，所以其可以吸收房屋内的温度。

第二，在起火点的附近形成一种惰性的气体，进而降低起火点附近的温度，减弱火情。

第三，喷射的范围内可以很好的降低房间内的温度，进而延长火势蔓延的时间，为居民提供了更长的逃生时间。

2.细水雾的应用原理细水雾与火焰相互作用的时候，其相互作用的灭火机理比较复杂，最主要的主要是气相冷却机理、湿润冷却燃料表面、稀释氧气和气态可燃物等多种灭火机理。

这些灭火机理之间相互作用，仪器发挥出最好的作用，从而很好的起到了灭火的作用，同时根据不同的起火场景，其的作用机理之间的相互作用效果也就有所不同，进而达到最好的灭火效果。

2.11水雾灭火系统细水雾灭火系统引言：引言随着人类社会的发展，科学的进随着人类社会的发展科学的进步，火灾种类和形式发生了很大变化，人类利用水来灭火的方法也相应地向前发展。

根据水灭火技术的发展，可分为四个阶段。

引言水量大局部应用灭火机理方法技术、设施水量大、局部应用消防栓吸热雾滴>1mm 局部应用自动喷淋系统吸热雾滴＜1mm 局部应用水喷雾系统吸热、窒息雾滴＜400μm全淹没局部应用细水雾系统冷却、窒息、全淹没、局部应用阻隔热辐射概述细水雾灭火系统是由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成，能等组件和供水管道组成能自动和人启动并喷放细水雾进自动和人工启动并喷放细水雾进行灭火的固定灭火系统。

一、细水雾的成雾原理细水雾的定义（一）细水雾的定义及分级1．细水雾的定义细水雾是指在最小设计工作压力下工作压力下，经喷头喷出并在喷头轴线下方 1.0m处的平面上形成的雾滴粒径Dv0.50小于200μm，Dv0.99小于的水雾滴400μm 的水雾滴。

（二）细水雾的成雾原理分析1．单流体系统射流成雾原理液体以很高的速度被释放出来，由于液体与周围空气的速度差而被撕碎成为细水雾；液体射流被冲击到一个固定的表面，由于冲击力将液体打散成细水雾力将液体打散成细水雾；两股成份类似的液体射流相互碰撞，将液体射流打散成细水雾；流打散成细水雾超声波和静电雾化器将射流液体振动或电子粉碎成细水雾；液体在压力容器中被加热到高于沸点，突然被释放到大气压力状态形成细水雾。

2．双流体异管系统射流成雾原理由一套管道向喷头提供灭火介质，另外一套管道提供雾化介质，两种在分离管道系统中传输的物两种在分离管道系统中传输的物质在喷头处混合，相互碰撞，从而产生细水雾。

3．双流体同管系统射流成雾原理雾化介质与灭火介质在一套管道内混合，其成雾原理同单流体系统。

雾原理同单流体系统二、细水雾的灭火机理细水雾的灭火机理主要是表面冷却、窒息、辐射热阻隔和浸湿作用。
