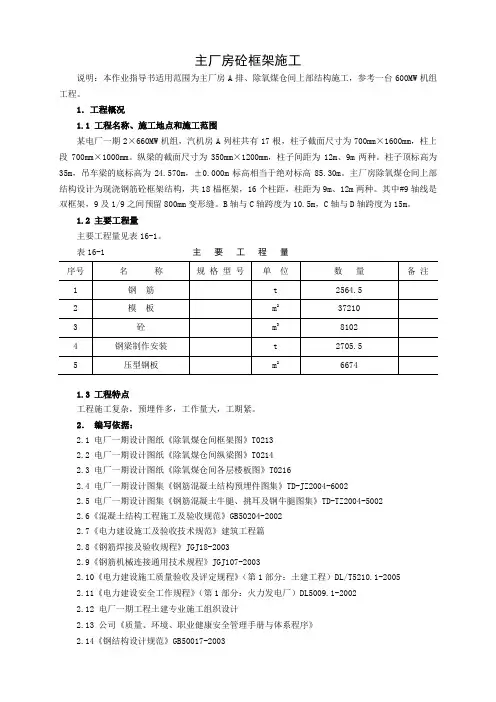

主厂房砼框架施工说明：本作业指导书适用范围为主厂房A排、除氧煤仓间上部结构施工，参考一台600MW机组工程。
1．工程概况1.1 工程名称、施工地点和施工范围某电厂一期2×660MW机组，汽机房A列柱共有17根，柱子截面尺寸为700mm×1600mm，柱上段700mm×1000mm。
纵梁的截面尺寸为350mm×1200mm，柱子间距为12m、9m两种。
柱子顶标高为35m，吊车梁的底标高为24.570m，±0.000m标高相当于绝对标高85.30m。
主厂房除氧煤仓间上部结构设计为现浇钢筋砼框架结构，共18榀框架，16个柱距，柱距为9m、12m两种。
其中#9轴线是双框架，9及1/9之间预留800mm变形缝。
B轴与C轴跨度为10.5m，C轴与D轴跨度为15m。
1.2 主要工程量主要工程量见表16-1。
表16-1 主要工程量1.3 工程特点工程施工复杂，预埋件多，工作量大，工期紧。
2．编写依据：2.1 电厂一期设计图纸《除氧煤仓间框架图》T02132.2 电厂一期设计图纸《除氧煤仓间纵梁图》T02142.3 电厂一期设计图纸《除氧煤仓间各层楼板图》T02162.4 电厂一期设计图集《钢筋混凝土结构预埋件图集》TD-JZ2004-60022.5 电厂一期设计图集《钢筋混凝土牛腿、挑耳及钢牛腿图集》TD-TZ2004-50022.6《混凝土结构工程施工及验收规范》GB50204-20022.7《电力建设施工及验收技术规范》建筑工程篇2.8《钢筋焊接及验收规程》JGJ18-20032.9《钢筋机械连接通用技术规程》JGJ107-20032.10《电力建设施工质量验收及评定规程》（第1部分：土建工程）DL/T5210.1-20052.11《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-20022.12 电厂一期工程土建专业施工组织设计2.13 公司《质量、环境、职业健康安全管理手册与体系程序》2.14《钢结构设计规范》GB50017-20032.15《钢结构工程施工质量验收规范》GB50205-20012.16《热轧H型钢和部分T型钢》GB/T11263-19982.17《建筑钢结构焊接技术规程》JGJ81-20022.18《钢-混凝土组合结构设计规程》DL/T5085-19993．开工应具备的条件和施工前应做的准备：3.1 进行图纸会审，组织班组长认真熟悉图纸，领会设计意图，以利施工。
3.2 编写施工作业指导书，组织施工人员学习有关的施工规范及标准，施工前根据作业指导书对施工人员进行认真的安全技术交底，并做好记录。
3.3 备齐检验合格的测量工器具。
3.4 准备好施工用的机械。
3.5 搞好施工场地的清理及整平工作，疏通排水沟道。
3.6 根据测量控制网，测设主厂房坐标位置及零米的基准高程点，并经质检部门及监理复检合格。
3.7 在施工以前应对所有的施工机械进行全面的检修，确保机械状况良好。
3.8 组织好特殊工种人员的培训工作，做到持证上岗。
3.9 施工道路畅通，施工用水、用电接到施工现场。
4．人员组织、分工及有关人员的资格要求4.1 人员组织及分工木工：160人钢筋工：100人砼工：50人塔吊操作工：8人起重工：8人电工：2人钢筋碰焊工：6人电焊工：6人测量工：3人技术员：2人施工员：2人安全员：1人4.2 人员的资格要求4.2.1施工人员须身体健康，经卫生部门体检合格。
高空作业人员须经特殊检查，且年龄不超过45岁，有高血压、心脏病、恐高症等不得登高作业。
4.2.2施工人员须具备一定文化基础，能领会安全工作意图，并能认真遵守。
会正确使用现场安全设施。
4.2.3 施工人员事先进行安全教育并考试，考试合格由公司颁发安全施工上岗证。
4.2.4 特殊工种必须持有政府部门颁发的有效证件。
5．所需的主要施工机械、工器具及要求所需的主要施工机械、工器具及要求见表16-2。
表16-2 所需的主要施工机械、工器具及要求6．施工进度计划0——6.87m层框架(含钢梁吊装) 2006.2.16——2006.3.166.87——13.65m层框架(含楼板) 2006.3.17——2006.4.813.65——25.95m层框架2006.4.9——2006.5.125.95——35.62m层框架2006.5.2——2006.5.2235.62——41.90m层框架2006.5.23——2006.6.1301-2轴41.9—59m框架2006.6.14——2006.7.10除氧间25.65m层钢梁、楼板2006.7.11——2006.7.25煤仓间35.62m、41.9m层钢梁、楼板2006.7.26——2006.8.1601-2轴41.9—59m层钢梁、楼板2006.8.17——2006.9.67．施工工序、方法及要求7.1 施工工序根据设计图纸及施工现场具体情况，A列结构现浇分三次施工到顶。
A排结构采用普通钢管脚手架作为支撑体系，支模现浇混凝土。
在汽机房A列外⑦～⑧轴间及固定端、扩建端各布置一台8t塔吊，作为A列框架模板、钢筋的垂直运输机具，以及柱间钢支撑的吊装机具，A列结构混凝土全部采用泵车停靠在A列外侧进行浇灌。
除氧煤仓间上部结构从大的方面将分七次施工完毕。
第一次施工BCD列-0.5m~6.870m层框架（包括除氧间C～D列6.870m层楼面），钢梁吊装就位,暂不做BC楼层；第二次施工BCD列6.870m~13.65m层框架，然后BCD列楼面钢梁先吊装就位，支模现浇楼层；第三次施工BCD列13.65m~25.95m层；第四次施工B列25.65m~35.0m柱段及CD列25.95m~35.62m 框架；第五次施工CD列3～16轴35.62m~41.90m框架，1/01～2轴35.62～44.97m框架，期间穿插除氧间25.65m层钢梁、楼板施工；第六次施工44.97m～53.470m框架。
第七次施工53.47～59.00m 框架。
框架施工到顶后再施工煤仓间35.62m以上各层钢梁及楼板。
7.2 施工方法：7.2.1 排架搭设搭设顺序为：夯实地基——铺设木质脚手板——摆放扫地杆（贴近地面的横杆）——逐根树立立杆，随即与扫地杆扣紧——装扫地小横杆并与立杆或扫地杆扣紧——安第一步横杆（与各立杆扣紧）——安第一步小横杆——第二步横杆——第二步小横杆——加设临时斜撑杆（上端与第二步横杆扣紧）——第三、四步横杆和小横杆——接立杆——加设剪刀撑——铺脚手板。
（1）认真阅读图纸，绘制好排架搭设图，施工人员必须严格按图进行排架搭设（附排架搭设图）。
（2）搭设材料：排架用ф48mm普通脚手架管搭设，管件必须平直。
使用前应认真挑选，如有弯曲变形、开裂、开焊、锈蚀等现象的不得使用。
脚手板选用松木板，厚度不小于5cm，长3m~6m，宽30cm，凡有腐朽、破裂、大横节等现象的不准使用。
使用的扣件不得有滑丝、裂纹现象。
（3）严格按照排架图进行施工放线。
在夯实平整的地面上纵横双向铺设脚手板，脚手板必须铺放平稳，与地面接合密实，不得悬空。
安放底座时应拉线，按规定间距摆放后加以固定，用钉子钉牢在垫木上。
为加强排架的整体稳定性，在搭设过程中，排架的两端、转角处以及每隔6~7根立杆应加设支杆和剪刀撑。
支杆和剪刀撑与地面的夹角不得大于60°，剪刀撑的搭设是将一根斜杆扣在立杆上，斜杆两端扣件与立杆节点（即立杆与横杆的交点）距离不宜大于20cm，最下面的斜杆与立杆的连接点离地面不宜大于50cm，以保证架子的稳定性。
扣件必须上紧。
脚手架各杆件相交伸出的断头，均应大于10cm，以防止杆件滑脱。
支杆埋入地下深度不得小于30cm。
架上脚手板应满铺，不得有空隙或探头板，脚手板的搭接长度不得小于20cm。
在架子拐弯处，脚手板应交错搭接。
所有脚手板必须用于#8退火黑铁丝绑牢在排架横杆上。
（4）随着排架的搭设，及时挂设防护立网及兜底安全网。
7.2.2 钢筋施工（1）工程上所用钢筋表面应清洁，无污泥，油污或浮锈。
外观无损伤，钢筋绑扎前，应首先依据设计图纸及相应的设计变更单对钢筋进行准确翻样。
钢筋配料前，应取得钢筋出厂合格证，力学和工艺性能试验报告及碰焊报告。
如需代换钢筋，必须填写钢筋代换单，经各级部门签证同意后方可代换。
绝不可私自更改。
（2）柱钢筋竖向接头采用I级直螺纹套筒连接，其它钢筋接头采用闪光碰焊。
不管是直螺纹连接还是闪光碰焊，施工人员必须有上岗证，且每做同类型接头按相关规范规定数量取样做试验。
试验合格后，方可使用。
钢筋的闪光对焊在钢筋场进行。
焊工必须持有焊工考试合格证，并在规定的范围内进行焊接操作，所焊钢筋按规定进行抽样检查，不合格者不得使用。
碰焊时首先应清除钢筋端头约150mm范围内的铁锈、污泥等，以免夹具和钢筋接触不良引起打火。
对于钢筋直径较小者，可采用连续闪光焊，对于钢筋直径较大，端面比较平整者，宜采用预热闪光焊。
钢筋对焊接头处不得有横向裂纹，与电极接触处的钢筋表面，不得有明显的烧伤，接头处的弯折不得大于4°，接头处的钢筋轴线偏移不得大于0.1d钢筋直径，同时不得大于2mm，当有一个接头不符合要求时，应对全部接头进行检查，剔除不合格品，不合格接头切除重焊后可提交验收。
钢筋直螺纹套筒连接在钢筋场集中套丝，接头在现场使用管钳进行施工。
钢筋套丝完毕，检查钢筋端部丝扣的完整性，不合格时将丝扣切除后重新套丝。
接头连接完毕，单边外露丝扣长度不应超过2个完整丝。
（3）钢筋加工完毕后，应分类堆放，挂牌使用，以免混淆。
（4）钢筋绑扎时要先确定合理的绑扎顺序，主筋位置要正确，箍筋绑扎必须在主筋上先画出位置线，不得目测间距，绑扎要牢固，排列整齐，上扣数量必须符合施工规范规定，不得随意缺扣。
在具体施工过程中，钢筋绑扎须用8t吊车配合。
柱子钢筋由上而下就位，可利用排架上小横杆捆绑柱子钢筋顶部。
方便连接。
梁的通长钢筋从一端拉入，考虑梁断面较高，待底模支好后，首先绑扎钢筋，然后支侧模。
钢筋搭接长度必须满足规范规定。
柱箍筋的接头应交错布置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点均应扎牢。
绑扎箍筋时绑扣相互间应成八字形。
框架梁、牛腿等钢筋，应放在柱的纵向钢筋内侧。
钢筋绑扎完毕，应认真加设垫块，保证砼的保护层厚度。
7.2.3 模板施工主厂房上部为混凝土现浇结构，模板采用地面组装，吊装就位的施工方式，模板方案如下：框架柱、梁、纵梁全部采用酚醛覆膜胶合板，模板幅面为1.22mm×2.44m，厚度为15mm，现浇板底模厚度为12mm；现浇梁板底模采用钢管支撑、木龙骨支模方案；柱模板加固采用16、12槽钢作为柱箍进行加固，柱箍间距为300mm～500mm，柱模板外侧槽钢两端分别设一道ф14mm对拉螺栓；梁柱模板背面均采用50mm×100mm的方木纵向加固；梁模板采用钢管及ф12mm对拉螺栓加固，纵横向间距600mm，对拉螺栓外侧加PVC套管，拆模后将对拉螺栓抽出。
