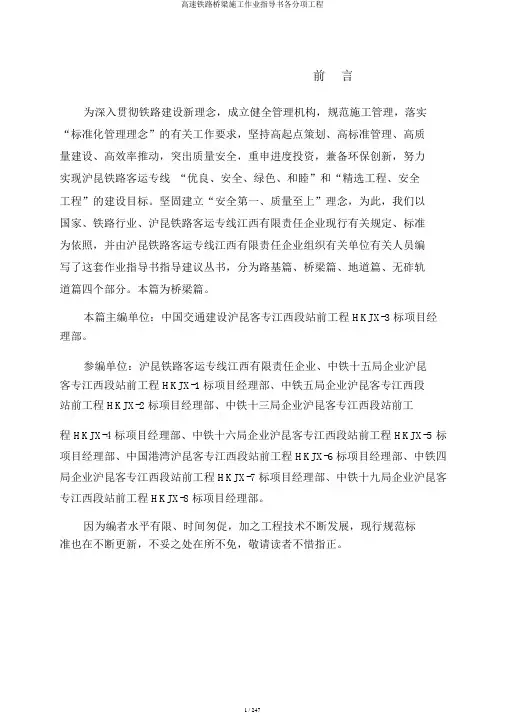

前言为深入贯彻铁路建设新理念，建立健全管理机构，规范施工管理，落实“标准化管理理念”的有关工作要求，坚持高起点谋划、高标准管理、高质量建设、高效率推进，突出质量安全，强调进度投资，兼顾环保创新，努力实现沪昆铁路客运专线“优质、平安、绿色、和谐”和“精品工程、安全工程”的建设目标。
牢固树立“安全第一、质量至上”理念，为此，我们以国家、铁路行业、沪昆铁路客运专线江西有限责任公司现行有关规定、标准为依据，并由沪昆铁路客运专线江西有限责任公司组织相关单位有关人员编写了这套作业指导书指导意见丛书，分为路基篇、桥梁篇、隧道篇、无砟轨道篇四个部分。
本篇为桥梁篇。
本篇主编单位：中国交通建设沪昆客专江西段站前工程HKJX-3标项目经理部。
参编单位：沪昆铁路客运专线江西有限责任公司、中铁十五局集团沪昆客专江西段站前工程HKJX-1标项目经理部、中铁五局集团沪昆客专江西段站前工程HKJX-2标项目经理部、中铁十三局集团沪昆客专江西段站前工程HKJX-4标项目经理部、中铁十六局集团沪昆客专江西段站前工程HKJX-5标项目经理部、中国港湾沪昆客专江西段站前工程HKJX-6标项目经理部、中铁四局集团沪昆客专江西段站前工程HKJX-7标项目经理部、中铁十九局集团沪昆客专江西段站前工程HKJX-8标项目经理部。
由于编者水平有限、时间仓促，加之工程技术不断发展，现行规范标准也在不断更新，不当之处在所难免，敬请读者不吝指正。
编委会组成人员名单主编：康维副主编：郑奕平郭建光编委会成员：丁国荣钟振云汤安述任贵成李应先胡亚峰张锦辉董梁陈利高峰张明杰张德和张永防王开明谢建明孟庆文李健本册编辑人员：孙宝文张启军杨涛苏明彬作新********第二篇桥梁作业指导书目录第一章基坑开挖施工作业指导书 (1)第二章钢板桩围堰施工作业指导书 (5)第三章钻孔灌注桩冲击钻成孔作业指导书 (9)第四章钻孔灌注桩旋挖钻机成孔作业指导书 (28)第五章钻孔灌注桩回旋钻机成孔作业指导书 (36)第六章钻孔桩钢筋加工与安装作业指导书 (43)第七章承台施工作业指导书 (47)第八章实体墩台施工作业指导书 (55)第九章空心墩台施工作业指导书 (63)第十章泵送混凝土作业指导书 (72)第十一章高墩翻模作业指导书 (76)第十二章钢筋工程施工作业指导书 (82)第十三章大体积混凝土施工作业指导书 (88)第十四章桥梁综合接地施工作业指导书 (92)第十五章砼施工接头处理作业指导书 (95)第十六章移动模架施工作业指导书 (97)第十七章钢筋砼框架涵施工作业指导书 (106)第十八章钢筋砼倒虹吸施工作业指导书 (112)第十九章预制梁模板安装及拆除作业指导书 (119)第二十章预制梁钢筋加工、安装施工作业指导书 (124)第二十一章预制梁混凝土作业指导书 (135)第二十二章预制梁防水层保护层作业指导书 (147)第二十三章预制梁起移梁作业指导书 (152)第二十四章简支箱梁预应力施工作业指导书 (155)第二十五章连续箱梁预应力施工作业指导书 (162)第二十六章预制箱梁管道压浆施工作业指导书 (173)第二十七章箱梁架设作业指导书 (178)第二十八章支架法现浇施工作业指导书 (192)第二十九章悬臂浇筑连续梁作业指导书 (200)第三十章合拢段施工作业指导书 (217)第三十一章支座安装作业指导书 (225)第三十二章混凝土养护作业指导书 (228)第三十三章钢筋加工及焊接作业指导书 (232)第三十四章桥面系施工作业指导书 (237)第一章基坑开挖施工作业指导书1 目的明确基坑开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范基坑开挖作业施工。
2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《新建铁路杭州至长沙客运专线首次设计技术交底资料》《高速与客运专线铁路施工工艺手册》3 适用范围适用于沪昆客运江西段基坑放坡或垂直开挖施工。
4 作业准备4.1 内业技术准备开工前组织技术人员认真学习实施性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理，技术人员进场生活、办公需要。
5 技术要求5.1基坑开挖主要有三种类型：土质、石质、深基坑，开工前作业人员必须掌握基坑场地及其周边地表至支护结构底面一定深度范围内的石质结构、石质的物理力学性能、地下水位等资料，根据地层结构和土质的物理力学性能考虑坡度进行开挖放样。
5.2根据基坑深度及水文、地质、土质、周围工作环境及施工周期的长短确定开挖方式并编制详细的基坑开挖防护方案及技术交底书，落实技术准备。
6 施工程序与工艺流程6.1 施工程序施工程序为：施工准备→确定开挖顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底→检验验收。
6.2 工艺流程(见图6-1)图6-1 基坑开挖施工工艺7 施工要求7.1 施工准备7.1.1 核查地质资料，结合设计参数，确定合适的开挖顺序和坡度。
7.1.2施工机具及材料准备：1.挖掘机、装载机运转正常；2.基坑支护的小型机具、喷射机、注浆机等运转正常；3.基坑支护的材料齐备。
7.1.3基坑周围的地面排水、地面雨水、污水、上下水管线排入或漏入基坑的情况已解决。
7.1.4测量放线，确定开挖边线、坡度。
7.2 施工工艺7.2.1测量放线：根据地层结构和土质的物理力学性能考虑坡度进行开挖放样7.2.2基坑开挖：土质基坑开挖作业采取分层开挖，开挖时注意对基坑内及附近的管线保护，局部采取改迁或悬吊；石质基坑开挖作业采取分层爆破开挖，爆破作业前必须有专项爆破设计和技术交底，爆破作业严格遵守国家现行的《爆破安全规程》和爆破设计，进行布孔、验孔、装药、填塞、警戒、连线起爆、爆后检查；深基坑根据基础和土质、现场出土等条件要合理确定开挖顺序，然后分段分层平均下挖。
1.开挖结束后及时封闭基坑；基坑（槽）的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。
在开挖槽边弃土时，应保证边坡和直立帮的稳定。
当土质良好时，抛于槽边的土方（或材料），应距槽（沟）边缘0．8m以外，高度不宜超过1．5m。
在柱基周围、墙基或围墙一侧，不得堆土过高。
2.土方开挖一般不宜在雨季进行，否则工作面不宜过大，应分段逐片的分期完成。
雨期开挖基坑（槽）时，应注意边坡稳定，必要时可适当放缓边坡或设置支撑。
同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。
施工时应加强对边坡、支撑、土堤等的检查。
土方开挖也不宜在冬期施工。
如必须在冬期施工时，其施工方法应按冬施方案进行。
采用防止冻结法开挖土方时，可在冻结前用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应根据当地气候条件确定，一般不小于0．3m。
开挖基坑（槽）时，必须防止基础下的基土遭受冻结，如基坑（槽）开挖完毕至地基施工或埋设管道之间，有较长的停歇时间，应在基底标高以上预留适当厚度的松土，或用其他保温材料覆盖。
地基不得受冻。
如遇开挖土方引起邻近构筑物（建筑物）的地基和基础暴露时，应采取防冻措施，以防产生冻结破坏。
7.2.3 基坑支护：基坑开挖后必须及时按设计和规范要求及时支护，基坑开挖与基坑支护循环交替作业；并做好基坑内的排水沟及集水井。
8 劳动组织8.1 劳动力组织方式：采用架子队组织模式。
8.2 每个作业班组可按下表配置作业人员。
表8-1一个作业班组人员配备须由正式职工担任，根据工程情况适当配备若干劳务工人。
9 材料要求基坑的支护材料应符合设计要求，设计未明确时应符合以下要求：炸药选用岩石硝铵炸药或乳化炸药，其性能指标达到合格要求。
起爆材料符合爆破设计要求。
10 设备机具配置基坑开挖所需要的挖掘机、装载机及爆破作业的机具，根据工程量大小及施工进度要求合理配置。
11 质量控制及检验11.1 质量控制11.1.1岩层基底应清除岩面松碎石块，桥面清洗干净应将倾斜岩面凿平或凿成台阶。
11.1.2基底基底高程的允许偏差和检验方法应符合下表。
表11-1 基底高程的允许偏差和检验方法11.1.4 碎石类与及砂类土层基底承重面应修理整平，黏性土层基底整修时，应在天然状态下铲平，不得用回填土夯平；11.1.5 砌筑基础时，应在基础底面先铺一层5~10cm水泥砂浆；11.1.6 基础浇筑前基坑不得泡水。
如发生基坑泡水现象，应采取措施进行处理并满足设计要求。
11.2 质量检验基坑的检验项目、检验数量执行《客运专线铁路桥涵工程施工质量验收暂行标准》、《客运专线铁路桥涵工程施工技术指南》、《铁路混凝土与砌体工程施工规范》。
12 安全及环保要求12.1 施工安全12.1.1 开挖过程中应有专人负责引导进行基坑开挖。
12.1.2开挖应分层进行，严禁盲目开挖，开挖后及时支护。
12.1.3在雨季及基坑不稳定时必须备用一定量的抢险物质。
12.1.4当基坑开挖深度超过2.0m时，在基坑周围应设置一道防护拦或防护网。
12.1.5夜间施工应有足够的照明。
12.1.6 特殊工种岗位人员必须持证上岗。
12.2 环境保护12.2.1 施工便道要安排专人经常洒水养护，避免扬尘。
12.2.2 生产中的废渣应及时及时运到弃渣场。
12.2.3整个施工现场及生活区均要作好给排水规划四周均设排水沟。
12.2.4 在市区内或人口密集的地方施工时应设围档。
12.2.5在距离居民生活区较近的施工现场，须采取必要的噪声控制设施，如隔声屏障等。
第二章钢板桩围堰施工作业指导书1 目的明确桥梁钢板桩围堰施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范钢板桩围堰作业施工。
2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《新建铁路杭州至长沙客运专线首次设计技术交底资料》《高速与客运专线铁路施工工艺手册》3 适用范围和特点钢板桩围堰适应于沪昆客专江西段基础承台施工和深开挖基坑设计提供的钢板桩围堰施工方案。
钢板桩围堰适应较大的深水河床，具有挡水性能好、同时可拆除反复利用。
4 施工工艺流程（见图4-1 ）图4-1钢板桩围堰施工工艺流程5 施工方法及工艺要求5.1 钢板桩围堰平面图钢板桩围堰平面图详见下图5-1。
钢板桩木楔木导梁特制角桩定位桩矩形钢板桩围堰图图5-1矩形钢板桩围堰5.2 施工材料根据各桥墩位处的水平资料，可分别采用6m、 9m 、12m长拉森Ⅳb型钢板桩。
5.3 施工方法钢板桩围堰施工之前，应对打桩设备（起吊设备、振动下沉设备等）进行全面检查，确保施工所需设备运转良好。
![铁路桥梁工程施工作业指导书(157页)[优秀范本]](https://img.taocdn.com/s1/m/53ce0654b9d528ea80c77953.png)
