最新光伏发电实训系统使用手册

1KW光伏发电离网实验系统名称：1KW光伏发电离网实验系统型号：TKZA02 产地：济南品牌：济南天科系统概述1KW光伏发电离网系统是我公司技术人员结合光伏离网发电系统和实验实训教学而开发的产品，真实的光伏发电系统结合实验实训装置，区别于一般的小型光伏系统制作的实训装置，便于实训实验数据的测量、记录，是光伏系统设计的理想产品。

技术指标：1、输入电源：380V±10% 50HZ2、系统容量：1000W2、工作环境：温度-10℃～40℃3、相对湿度﹤85﹪（25℃）4、设备包装：木箱整体包装系统组成系统主要由室外光伏组件模块、控制模块、离网逆变模块、储能装置、防雷接线系统、实验实训检测模块等组成。

产品特点及功能一、实验模块1、光伏组件模块单晶硅组件10快，每块峰值功率：100W；最大功率电压：18V；最佳功率电流：5.56A；开路电压：42.48V；短路电流：6.1A；安装尺寸：1060*805*35（mm）2、光伏控制模块使用单片机和专用软件，实现智能控制，自动识别24V系统。

采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。

多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

具有直流输出或0.5Hz频闪输出2种输出选择，频闪输出特别适用于LED交通警示灯等。

在频闪输出模式，负载可以使用感性负载。

浮充电温度补偿功能。

使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。

3、离网逆变模块输出功率1000W ；输出波形纯正弦波（失真率<3%）；自动保护超载，过压，欠压，超温，短路，低电池等报警保护。

4、储能装置采用铅酸蓄电池组，12V200 ah，2组。

蓄电池柜采用钢结构，镀锌喷塑。

MANUALModel: PPT 12/24-3Solar Converters Inc. - Rev. ANote: To allow for fuse changing the lid is removable. While the unit is weather tight, it is recommended that it not be mounted in direct rainfall. Under the solar panel is an ideal location. If it is mounted in direct rainfall, a small amount of silicone sealant needs to be added where the lid joins the body.QUICK START:While it is recommended that the manual be read in detail before operating this unit, for the experienced technician, this section describes a quick system set-up.Power Connections: PV - to White #16 AWG Flying LeadPump + to Orange #16 AWG Flying LeadPump - to Brown #16 AWG Flying Lead2) Signal Connections: 1) Float/dry SwitchConnect yellow #24 AWG wires to float/dry switch and PV-,Connect such that the yellow wires connect to PV- whenUnit is to shut off.2) Panel Operating Voltage selection,If 12 V operation, DO NOT connect purple wires to anythingIf 24 V operation, Connect purple #24 AWG wires to PV-.3) Output Voltage selection,if 12 V pump, do not connect small blue wire to anythingif 24 V pump, connect orange # 24 AWG wire to PV-NOTE: By connecting purple #24 AWG to PV- but not the blue #24 AWG, the unit will power a 12 V motor @ 3 amps from 24 V panels with a voltage limit of 15.5 V on the motor. Operating Voltage SelectionIf 12 V operation, DO NOT connect the purple wire to anything.If 24 V operation, connect purple #24 AWG wires to PV-.Connect Last:Ensure Pump is clear and safe to operatePower Connection:PV + to RED #16 AWG Flying LeadWarning: Disconnect or disable power source when connecting to this unit. Follow the appropriate wiring codes at all time. To be installed and operated by qualified personnel only. No user serviceable parts inside.1.0 SpecificationsIntroductionThis unit is a dual function 12/24 V units on panel and output selected by the simple act of connecting the purple adjustment lead to PV-.Input Voltage: 0 - 50 DC volts PV Array, approx. 15 V nominal operatingCurrent: 0 - 3 DC amps nominalOutput Voltage: N/A - defined by load and solar panelCurrent: 0 - 3 DC amps nominal, surge to 15 ampsNominal maximum power point tracking to optimize output powerEfficiency: >94% over 20% charging loadTransient protected - input and outputTemperature range: -40 C to +60 CStart Current: 15 Amps for 10 secondsFloat/Dry Switch: On/off function is accomplished by connecting the yellow signal wires to PV- with a float/dry switch connection.Fuse: 5 amp automotive type fuse2.0 Power Connections2.1 Pump ConnectionUsing wire of sufficient amperage for the PUMP load connection #16 AWG or better connect the positive of the pump to the Orange Power lead. Similarly connect the negative of the pump to the Brown.2.2 Input Power ConnectionUsing wire of sufficient amperage for the input power (min. #16 AWG) connect the negative of the solar panel to the White terminal. Connect the positive of the solar panel (do this as the last connection) to the RED Power Lead.3.0 Signal Connections3.1 Operating VoltageThis pump driver is a dual 12/24-pump driver.1) To operate at 12 V: DO NOT connect the purple or blue wire to anything.2) To operate at 24 V: Connect the purple wire and blue wire to PV-.3) To operate a 12 V pump from 24 V panels, connect the purple wire only to PV-.3.2 Float Switch OperationTo turn the unit off, connect the yellow lead to a float/dry switch or similar device that connects the leads to PV- when it is desired to turn off the unit.Application NotesIt is highly recommended an external fuse or over temperature device is incorporated. This unit is quite capable of putting a continuous 15 amps into a stalled motor even from only 1 amps worth of solar panels, resulting in motor burnout.*****WARRANTYThe product is warranted to be free from defects in material and workmanship for a period of one (1) year from the date of purchase by a retail customer. The purchase date must be evi denced by a valid and original sales receipt. In lieu ofsales receipt, factory will use code date on its label. Removal of the Solar Converters Inc. label or serial number will void the warranty.Product liability, except where mandated by law, is limited to repair or replacement at the manufacturer's discretion. No specific claim of merchantability or use shall be assumed or implied beyond what is printed on the manufacturers printed literature. No liability shall exist from circumstances arising from the inability to use the product, or its inappropriateness for any specific purpose or actual use, or consequences thereof for any purpose. It is the user's responsibility to determine the suitability of the product for any particular use. Solar Converters Inc. shall not be liable for any damages or any kind including without limitation, special, incidental or consequential obligations and liabilities of Solar Converters Inc. and the remedies of Buyer set forth herein shall be Solar Converters Inc. sole and exclusive liability. Failure to provide a safe and correct installation, safe operation, or care for the product will void the warranty. Personal safety, and compatibility with any other equipment is the ultimate responsibility of the end user. Any returned product that shows significant evidence of abuse may not be covered by this warranty. Installation must be preformed by a personwith qualification to insure safe and effective operation and the installation thereof certifies that the installer has the technical qualifications to do so.Solar Converters Inc. cannot guarantee the compatibility of its products with other components used in conjunction with Solar Converters Inc. products, including, but not limited to, solar modules, batteries, and system interconnects, and such loads as inverters, transmitters and other loads which produce “noise” or electromagnetic interference, in excess of the levels to which Solar Converters Inc. products are compatible. Solar Converters Inc. shall not assume responsibility for any damages to any system components used in conjunction with Solar Converters Inc. products nor for claims for personal injury or property damage resulting from the use of Solar Converters Inc. products or the improper operation thereof or consequential damages arising from the products or use of the products.The warranties set forth herein are Solar Converters Inc. sole and exclusive warranties for or relating to the goods. Seller neither makes nor assumes any warranty or merchantability, any warranty fitness for any particular purpose, or any other warranty of any kind, express, implied or statutory. Solar Converters Inc. neither assumes nor authorizes any person or entity to assume for it any other liability or obligation in connection with the sale or use of the goods, and there are no oral agreements or warranties collateral to or affecting the sale of the goods.WARRANTY CLAIM PROCEDUREIn the event of product failure, follow this warranty claim procedure.1. Make sure the problem you are having is actually due to the suspected product and not some other part of the system. You may call technical support for advanced troubleshooting assistance.2. If you determine that a Solar Converters Inc. product is actually defective, describe on paper, in detail theexact nature of the failure.3. The product must be accompanied by proof of the date of purchase satisfactory to Solar Converters Inc.4. Return the product and description to the business office address, along with your address and a daytime phone number. Purchasers must prepay all delivery costs or shipping charges as well as any other charges encountered, in shipping any defective Solar Converters Inc. product under this warranty policy. No shipment will be accepted Freight Collect.5. Any return shipment from Solar Converters Inc. will be via Canada Post. Foreign shipments will ship best way. Special shipping arrangements are available at the customer's expense.。

太阳能光伏发电系统工程实训实验实验一太阳能光伏发电系统设计（4课时）一、实验目的：1、了解太阳能光伏发电系统的组成和原理；2、了解太阳能电池板的参数测试；3、了解蓄电池充放电性能及测试；二、实验设备照度计太阳能电池板数字万用表导线三、实验注意事项实验中注意电池板不得承受压力四、实验原理当物体受到光照时，物体内的电荷分布状态发生变化而产生电动势和电流，这种现象称为光生伏打效应。

太阳能电池是一种利用光生伏打效应把光能转换为电能的器件，当太阳光照射到半导体P-N结时，就会在P-N 结两边产生电压，使P-N 结短路，从而产生电流。

这个电流随着光强度的加大而增大，当接受的光强度达到一定数量时，就可以将太阳能电池看成恒流电源。

太阳能电池开路电压(Voc) 一般在3 V 至0.6 V 范围，短路电流(Isc)通常低于8A。

太阳能电池板通常定义为封装和连接在一起的一个以上电池。

太阳能电池板有不同的电压和电流范围，但功率产生能力一般为50 W至300 W。

太阳能电池和电池板有许多相同的需要测试参数，如Voc, Isc, Pmax图1: 太阳能电池I-V 曲线五、实验内容1、太阳能控制系统的设计利用SMA软件设计一个太阳能控制系统方案2、太阳能电池板参数测试（1）开路电压VOC测量用太阳能功率计记录不同光照强度E时的电压值VOC（2）短路电流ISC测量。

用太阳能功率计记录不同光照强度E时的电流值ISC（3）太阳能电池板伏安特性测试用太阳能功率计记录不同的光照强度E时，从大到小调节负载电阻R，测量相应的电压V电流I。

找出电池输出最大功率时的电压值和电流值。

I-V曲线（图1）上的Pmax点通常被称为最大功率点（MPP）Vmax——在Pmax点，电池的电压值。

Imax——在Pmax点，电池的电流值。

（4）器件的转换效率η测量。

当太阳能电池连接到某个电路时，这个值等于被转换的能量（从吸收的太阳光到电能）与被采集的能量的百分比。

一、概述TKTD-2型 太阳能光伏发电系统实验实训装置简介1-1 控制柜介绍及操作说明太阳能光伏发电具有无枯竭、无公害、资源分配广泛等优点。

在太阳能路灯、太阳能草坪、 太阳能庭院灯等通信和工业中应用的微波中继站、光缆通信系统、水文观测系统、气象和地震 台站等中得到了广泛的应用。

“TKTD -2型 太阳能电源技术及其应用装置”主要是针对职业院校实训教学需求研制，帮 助学生理解太阳能光伏发电原理，学习工程应用技能。

二、装置特点1．采用了发光（光谱）接近太阳光的氙气灯来模拟太阳光。

使得实训项目随时都可以进 行。

从而不需要受天气变化的限制。

2．工程实用价值强，所采用的电池板（90W ）、智能控制器、蓄电池、路灯、警示灯均与 现场应用中一样，可使学生深刻理解太阳能光伏发电的现场应用。

3．整个实训装置的各个部分是完全独立的，学生在实训过程中可完全根据自己对太阳能 光伏发电应用的理解自己动手连接。

4．采用标准工业用电池板，可置于户内和户外，角度可以调节。

5．提供多种应用实训：太阳能路灯、太阳能警示灯和逆变电源等。

三、技术参数1．输入电源：380V±10％ 50Hz 2．容量：<100V A3．工作环境：温度-10℃～+40℃ 相对湿度＜85％（25℃） 海拔＜4000m 四、参考图片一、光伏控制器1-2 实验控制屏控制器的六个端口都引到面板上来，安装光伏系统时控制器应与蓄电池相连接，然后再接 负载或太阳能板，不可用太阳能的电能直接带负载。

二、 面板仪表面板下部设置有±300V 数字式直流电压表和±5A 数字式直流电流表，精度为 0.5 级，能 为直流电源的电压及电流指示；面板上部设置有500V 交流电压表和最大量程为5A 的交流电流 表，精度为 0.5 级，能为逆变电源的电压及电流指示。

三、负载提供太阳能路灯、太阳能警示灯、风机、白炽灯灯负载。

一、实验目的：实验一太阳能电池直接负载实验了解太阳能电池板的电压输出特性。

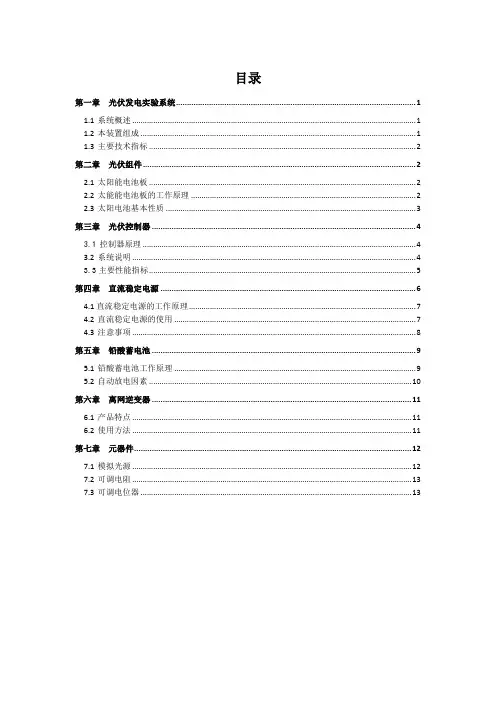

目录第一章光伏发电实验系统 (1)1.1系统概述 (1)1.2本装置组成 (1)1.3主要技术指标 (2)第二章光伏组件 (2)2.1太阳能电池板 (2)2.2太能能电池板的工作原理 (2)2.3太阳电池基本性质 (3)第三章光伏控制器 (4)3.1控制器原理 (4)3.2系统说明 (4)3.3主要性能指标 (5)第四章直流稳定电源 (6)4.1直流稳定电源的工作原理 (7)4.2直流稳定电源的使用 (7)4.3注意事项 (8)第五章铅酸蓄电池 (9)5.1铅酸蓄电池工作原理 (9)5.2自动放电因素 (10)第六章离网逆变器 (11)6.1产品特点 (11)6.2使用方法 (11)第七章元器件 (12)7.1模拟光源 (12)7.2可调电阻 (13)7.3可调电位器 (13)第一章光伏发电实验系统图1 光伏发电实验台示意图1.1 系统概述图1仅供参考实验系统以实物为准。

光伏发电是通过太阳能转化为直流电能并存储的一种装置。

太阳能发电因其节能、环保、无枯竭、资源分配广泛等优点，将会在未来发电方式上占有一个重要的地位。

1.2 本装置组成本装置由太阳能电池板、光伏控制器、离网逆变器、直流输出、交流输出、交直流电压表、滑动电阻器、模拟光源等组成。

整个实训装置的资源完全给用户开放，有利于用户的二次开发，让老师更容易教学，学生更容易理解。

控制器有多种保护，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢复输出过流保护功能，输出短路保护等多种功能。

1.3 主要技术指标1、太阳能电池组件功率：15W2、蓄电池电压：12V3、太阳能控制器：额定输出电压、电流：12V/5A4、直流稳定电源：电源电压及频率：110V/220V±10% 50/60HZ额定工作条件：-10℃—40℃相对湿度：<90%电源稳定度：≤0.01%+2mA负载稳定度：≤0.01%+2mA恢复时间：100uS5、离网逆变器:输出波形与频率：正弦波/50HZ±1HZ额定输出功率：150W逆变效率：≥75%6、输入交流电：AC220V/50HZ7、工作环境：温度-10℃～40℃；相对湿度﹤85﹪（25℃）第二章光伏组件2.1 太阳能电池板图2 太阳能电池板图2太阳能电池板位于实验箱的左右两侧。

YUY-PV25 教学用光伏发电组装与建设实训系统一、主要功能教学用光伏发电组装与建设实训系统1、采用实际工业现场的传感器，执行结构以及跟踪系统；可以拓展安装1000W 的光伏组件进行光伏系统的安装设计。

2、实验装置可以自动跟踪太阳运转，使太阳光垂直照射到物体表面，保证跟踪架上产品获得最大太阳辐射能量，系统由底板、支架、丝杠、液压、齿轮，步进电机，电脑控制器，电源等部分组成。

3、实验装置按照太阳运动轨迹方式运行，可实现全天8 小时自动对太阳的实时追踪。

4、太阳能跟踪定位传感器在保证光照条件下实现对日高精度测量，并把太阳光方位信号转换成电信号，传输给跟踪控制器。

5、传动执行结构采用独特的机械结构设计，用两个小功率直流电机驱动控制实现水平方向360°、俯视方向180°旋转。

6、跟踪控制器采用高性能微处理器为主控CPU，大容量数据存储器，工业控制标准设计，防震结构，适合在恶劣工业环境使用。

7、实验实训系统采用可移动台架结构，配有彩色铝合金雕刻电路图，示意图，配备有显示测量装置，显示日照指标，系统运行电压等。

8、实验装置独特的安装设计，便于学生自行动手安装调试自动跟踪系统。

二、实验内容1、太阳能跟踪系统的设计实验2、太阳能光伏组件的安装实验3、太阳能逆变器、控制器的安装实验4、太阳能光伏电站现场参数的测量实验5、太阳能跟踪定位传感器的安装与测量实验6、组件支架结构安装与测量实验7、传动执行机构安装与测量实验8、跟踪控制器原理实验友情提示：您只要致电：我们可以解答教学用光伏发电组装与建设实训系统相关疑问!我们可以帮您推荐符合您要求的教学用光伏发电组装与建设实训系统相关产品!。

光伏发电操作手册(NB32047版-2023)感谢您选择我们的光伏发电系统。

为了确保系统的安全、高效运行，请仔细阅读并遵循本操作手册的指导。

本操作手册为您提供了关于NB32047版光伏发电系统的安装、操作和维护的详细信息。

简介光伏发电系统是一种利用太阳能将光能转化为电能的清洁、可再生的能源系统。

本系统由太阳能电池板、逆变器、控制器、储能设备等组成。

安装步骤1. 准备工作：确保安装地点具有良好的日照条件，并根据系统配置准备相应的设备。

2. 电池板安装：将太阳能电池板固定在合适的位置，确保电池板与地面或其他支撑结构之间的距离符合要求。

3. 逆变器安装：将逆变器安装在易于操作和维护的位置，并与电池板连接。

4. 控制器安装：将控制器安装在易于观察和操作的位置，并与电池板、逆变器等设备连接。

5. 储能设备安装：将储能设备安装在稳固的位置，并与控制器连接。

6. 系统调试：完成安装后，进行系统调试，确保各设备正常工作。

操作步骤1. 启动系统：打开控制器，检查各设备工作状态。

2. 充电操作：当阳光充足时，太阳能电池板开始充电。

3. 发电操作：电池板将光能转化为电能，通过逆变器将直流电转化为交流电。

4. 储能操作：多余的电能将储存在储能设备中，以备夜间或阴天使用。

5. 使用电能：通过家庭电路，将储能设备中的电能输送到家庭用电设备。

维护与保养1. 定期检查：每隔一段时间，检查电池板、逆变器、控制器等设备的工作状态。

2. 清洁电池板：定期清洁电池板表面的灰尘和污物，以保证电池板的最佳工作效率。

3. 检查连接线路：定期检查各设备之间的连接线路，确保连接正常，无损坏。

4. 维护储能设备：根据储能设备的说明书，进行定期的维护和保养。

故障处理1. 无法启动：检查控制器是否打开，各设备连接是否正常。

2. 充电异常：检查太阳能电池板表面是否有灰尘、污物，或损坏。

3. 发电异常：检查逆变器是否正常工作，电池板是否有损坏。

4. 储能异常：检查储能设备是否正常工作，连接线路是否有损坏。

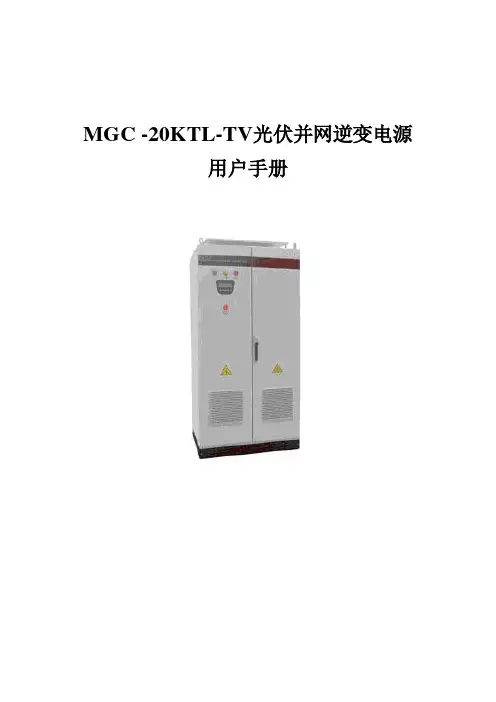

MGC -20KTL-TV光伏并网逆变电源用户手册目录阅读说明 (3)1 系统简介 (4)1.1 概述 (4)1.2 光伏并网逆变电源的系统组成 (4)1.3 性能特点 (3)1.4 技术指标 (4)1.5 购入检查 (4)1.6型号说明 (6)1.7安全符号说明 (6)1.8使用注意事项 (6)2 安装 (8)2.1安装注意事项 (8)2.2 安装位置的选择 (8)2.3 安装步骤及方法 (6)2.4 内部接线步骤 (6)2.4.1接线注意事项 (6)2.4.2 接线端说明 (6)2.4.3 接线方法 (9)2.4.4 线缆选择 (10)2.5 机器运行操作方法 (8)2.5.1 运行注意事项 (8)2.5.2 运行步骤 (8)3 工作状态 (11)4 用户设置 (12)4.1 系统菜单 (12)5 保养与维护 (11)阅读说明尊敬的客户，欢迎您使用我公司的光伏并网逆变电源产品。

我们由衷的希望本产品能满足您的需求。

本手册将为使用冠亚电源MGC-20KTL-TV光伏并网逆变电源(以下简称并网电源)的用户提供详细的产品信息和安装使用说明。

适用型号MGC-20KTL-TV用户须知●在光伏电源安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖该产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证该产品的正常运行；●针对任何不按照手册要求安装和操作机器的行为后果，我公司不负任何责任。

信息提示在手册中出现以下警告和注意文字旨在提示用户需知的重要信息。

警告：表示在产品使用中，若没有遵守安全措施，将会造成机器无法正常运行，特别严重的情况下，则可能会造成重大人身伤亡或财产损失。

注意：表示在产品使用过程中需注意的重要信息，或本手册中需特别关注的部分。

我公司已竭力确保所提供资料的正确性。

我公司真诚接受任何针对资料内容上的错误或遗漏而提出的批评指正。

针对任何此资料中未提到的信息，有必要添加或纠正的内容，请联系我公司。

太阳能光伏发电系统实训实验台实验指导书2013年3月黄淮学院电子科学与工程系目录一光伏发电系统基本认识实验 (1)（一）、实验目的 (1)（二）、实验设备 (1)（三）、实验原理 (1)1.1 光伏发电系统组成部分基本认识实验 (1)1.2、光伏实验柜基本认识： (2)二太阳能电池板特性实验系列 (6)（一）、实验目的： (6)（二）、实验设备 (6)（三）、实验原理 (6)（四）、实验内容 (7)2.1 太阳能电池板开路电压测试实验 (7)2.2 太阳能电池板短路电流测试实验 (8)2.3 太阳能电池板IV特性测试实验 (9)2.4 太阳能电池板最大功率输出特性实验 (10)2.5 太阳能电池板填充因子计算实验 (11)2.6 太阳能电池板转换效率计算实验 (11)2.7 开路电压与相对光强的函数关系 (13)2.8 短路电流与相对光强的函数关系 (14)2.9 太阳能电池板PV特性测试实验 (16)2.10 太阳能电池板暗伏安特性测试实验 (17)2.11 太阳能电池板输出特性测试实验 (17)2.12 串联电阻对填充因子的影响实验 (18)2.13 并联电阻对填充因子的影响实验 (18)2.14 太阳能电池光谱特性测试实验 (19)2.15 太阳能电池串联开路电压测试实验 (20)2.16 太阳能电池串联短路电流测试实验 (21)2.17 太阳能电池并联开路电压测试实验 (22)2.18 太阳能电池并联短路电流测试实验 (23)2.19 负载特性实验 (24)三、太阳能蓄电池控制器实验系列 (25)（一）、实验目的： (25)（二）、实验设备 (25)（三）、实验原理 (25)（四）、实验内容 (26)3.1 太阳能蓄电池充电控制实验 (26)3.2 太阳能蓄电池放电实验 (27)3.3 蓄电池电流电压测量实验 (28)3.4 蓄电池电量估测实验 (29)3.5 控制电池电流流入输出实验 (29)3.6 控制环境温度测量实验 (31)3.7 MPPT开环给定实验 (31)3.8 MPPT闭环给定实验 (34)3.9 DC-DC升压实验 (35)3.10 DC-DC降压实验 (37)3.11 负载控制方式电路设计实验 (38)3.12 PWM波形测量实验 (40)四太阳能应用实验系列 (40)（一）、实验目的 (40)（二）、实验设备 (40)（三）、实验原理 (41)（四）、实验内容 (42)4.1 太阳能发电阻性负载实验 (42)4.2 太阳能发电感性负载实验 (43)4.3 太阳能LED显示实验 (44)4.4 太阳能直流风扇实验 (44)4.5 太阳能直流电机实验 (44)4.6 太阳能交流电机实验 (45)4.7 太阳能交流灯源实验 (45)（五）、实验要求 (46)五太阳能发电控制器阻抗变换实验 (46)（一）、实验目的 (46)（二）、实验设备 (46)（三）、实验原理 (46)（四）、实验内容 (48)（五）、实验要求 (50)六太阳能光伏逆变器实验系列 (50)（一）、实验目的 (50)（二）、实验设备 (50)（三）、实验原理 (50)（四）、实验内容 (52)（五）、实验要求 (53)七太阳能发电系统综合设计实验 (54)（一）、实验目的 (54)（二）、实验设备 (54)（三）、实验原理 (54)（四）、实验内容 (55)（五）、实验要求 (57)一光伏发电系统基本认识实验（一）、实验目的1、对此系统如何模拟太阳光的运行有所了解2、对太阳循迹系统的工作方式有所认识3、熟悉一下实验装置的具体组成部分（二）、实验设备太阳光模拟系统、实验柜（三）、实验原理1.1 光伏发电系统组成部分基本认识实验太阳能电池发电系统是利用以光生伏打效应原理制成的太阳能电池将太阳辐射能直接转换成电能的发电系统。

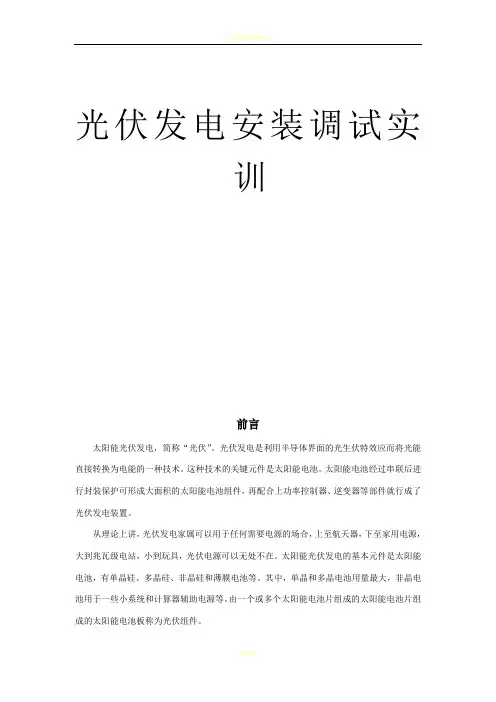

光伏发电安装调试实训前言太阳能光伏发电，简称“光伏”。

光伏发电是利用半导体界面的光生伏特效应而将光能直接转换为电能的一种技术。

这种技术的关键元件是太阳能电池。

太阳能电池经过串联后进行封装保护可形成大面积的太阳能电池组件，再配合上功率控制器、逆变器等部件就行成了光伏发电装置。

从理论上讲，光伏发电家属可以用于任何需要电源的场合，上至航天器，下至家用电源，大到兆瓦级电站，小到玩具，光伏电源可以无处不在。

太阳能光伏发电的基本元件是太阳能电池，有单晶硅、多晶硅、非晶硅和薄膜电池等。

其中，单晶和多晶电池用量最大，非晶电池用于一些小系统和计算器辅助电源等。

由一个或多个太阳能电池片组成的太阳能电池片组成的太阳能电池板称为光伏组件。

光伏发电产品主要用于三大方面：一是为无电场合提供电源，如偏远沙漠地区、偏远农村地区；二是太阳能日用电子产品，如各类太阳能充电器、太阳能路灯和太阳能草地各种灯具等；三是并网发电，这在发达国家已经大面积实施。

据预测，太阳能光伏发电在21世纪会占据世界能源消费的重要席位，不但要代替部分常规能源，而且将成为世界能源供应的主体。

预计到2030年，可再生能源在总能源结构中将占到30%以上，而太阳能光伏发电在世界总电力供应中的占比也将达到10%以上；到2040年，可再生能源将占总能耗的50%以上，光伏发电产业的前景十分广阔。

本教材由南京信息职业技术学院中认新能源技术学院与南京伟创晶光电设备有限公司联合编写。

内容选用以培养有实际操作能力的技术性实用型人才为目标，理论密切联系实践，充分考虑了高职学生的实际学习能力，在理论内容上以“实用、够用”为度，选择岗位需求的，去除高、精、尖和抽象的理论，多引用简洁直观的插图；在案例中选择有技术代表性的实例，举一反三，以求读者能够达到很好的学习效果。

编者2013目录项目一、太阳能光伏发电系统构成、工作原理及设计 (5)1-1 光伏系统的组成和原理 (5)1-2 光伏系统的分类与介绍 (6)1-3太阳能光伏系统的特点 (11)1-4光伏系统的容量设计 (11)1-5光伏系统的硬件设计 (38)1-6太阳能光伏系统性能分析 (42)1-7光伏系统设计软件介绍 (45)项目二、太阳能光伏电池方阵组成、工作原理及设计 (48)2-1太阳能电池板开路电压测试 (48)2-2太阳能电池板短路电流测试 (49)2-3太阳能电池板I-V特性测试 (50)2-4太阳能电池板最大输出功率计算 (52)2-5太阳能电池板填充因子计算 (53)2-6太阳能电池板转换效率测量 (54)2-7太阳能电池板P-V特性测试 (55)2-8太阳能电池板的暗伏安特性测试 (56)2-9太阳能电池组件输出特性测试 (57)2-10串联电阻对填充因子的影响测试 (59)2-11并联电阻对填充因子的影响测试 (60)2-12太阳能电池光谱特性测试 (61)2-13负载特性测试 (63)项目三、太阳能光伏发电系统逆变器原理、性能研究及技术参数设计 (66)3-1逆变器工作原理分析 (66)3-2逆变器输出电压电流测试 (70)3-3逆变器输出功率计算 (71)3-4逆变器过载保护演示 (72)3-5逆变器输入电压防反接演示 (73)3-6逆变器输入电压范围测试 (73)3-7逆变器的转换效率计算 (74)3-8逆变器不同负载的电流电压测试 (76)3-9逆变器不同负载的功率估算 (76)3-10逆变器不同负载的波形测试 (77)项目四、太阳能光伏发电系统控制器、储能元件的性能研究及参数设定 (79)4-1太阳能蓄电池充电控制 (79)4-2控制器充电过压电压测试 (80)4-3控制器充电保护 (80)4-4控制器放电保护 (81)4-5蓄电池过放电压测试 (82)4-6蓄电池欠压电压测试 (83)4-7蓄电池充满电压测试 (84)4-8蓄电池放电电压、电流测试 (85)4-9蓄电池电量估测 (86)4-10蓄电池防反接演示 (87)4-11充电防反接演示 (88)4-12控制器通用开、关输出模式 (89)4-13控制器光控开、关输出模式 (90)4-14控制器光控+时控输出模式 (91)4-15控制器调试输出模式 (92)4-16控制器负载过载保护演示 (93)4-17控制器负载短路保护演示 (93)项目五、太阳能光伏发电整体配置应用 (95)5-1太阳能风扇充、放电测试 (95)5-2太阳能路灯充电测试 (96)5-3太阳能电池直接充电 (97)5-4太阳能可变阻抗负载 (98)5-5最大输出电流 (99)5-6最大输出电压 (99)5-7最大输出功率实验 (100)项目六、太阳能光伏发电系统的施工及运行调试 (102)6-1特点 (102)6-2适用范围 (102)6-3工艺原理 (102)6-4施工步骤与主要的技术措施 (103)6-5注意事项 (110)6-6系统工程检测、调试和试运行 (111)项目七、光伏发电设备安装与调试竞赛 (113)7-1光伏发电设备安装与调试竞赛 (113)附件太阳能光伏发电试验平台简介 (114)项目一、太阳能光伏发电系统构成、工作原理及设计本章主要讲述太阳能光伏系统的组成结构和工作原理，并结合实例讲述光伏系统的常见类型、一般设计原理和方法、光伏系统的测试以及性能分析，并描述了太阳能光伏系统的发展趋势。

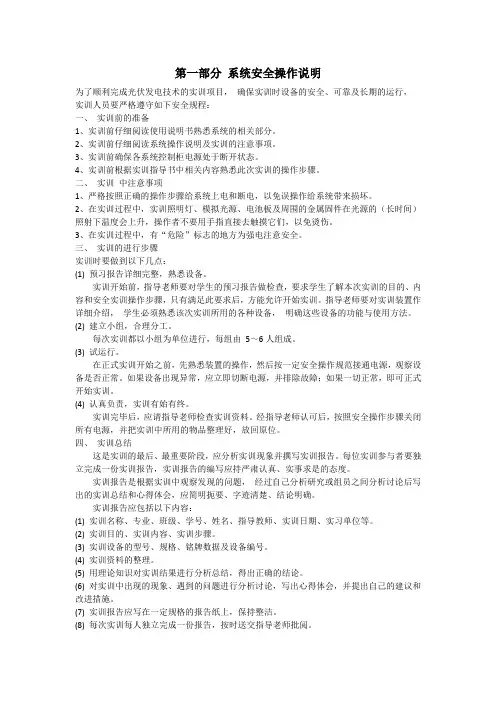

第一部分系统安全操作说明为了顺利完成光伏发电技术的实训项目，确保实训时设备的安全、可靠及长期的运行，实训人员要严格遵守如下安全规程：一、实训前的准备1、实训前仔细阅读使用说明书熟悉系统的相关部分。

2、实训前仔细阅读系统操作说明及实训的注意事项。

3、实训前确保各系统控制柜电源处于断开状态。

4、实训前根据实训指导书中相关内容熟悉此次实训的操作步骤。

二、实训中注意事项1、严格按照正确的操作步骤给系统上电和断电，以免误操作给系统带来损坏。

2、在实训过程中，实训照明灯、模拟光源、电池板及周围的金属固件在光源的（长时间）照射下温度会上升，操作者不要用手指直接去触摸它们，以免烫伤。

3、在实训过程中，有“危险”标志的地方为强电注意安全。

三、实训的进行步骤实训时要做到以下几点：(1) 预习报告详细完整，熟悉设备。

实训开始前，指导老师要对学生的预习报告做检查，要求学生了解本次实训的目的、内容和安全实训操作步骤，只有满足此要求后，方能允许开始实训。

指导老师要对实训装置作详细介绍，学生必须熟悉该次实训所用的各种设备，明确这些设备的功能与使用方法。

(2) 建立小组，合理分工。

每次实训都以小组为单位进行，每组由5～6人组成。

(3) 试运行。

在正式实训开始之前，先熟悉装置的操作，然后按一定安全操作规范接通电源，观察设备是否正常。

如果设备出现异常，应立即切断电源，并排除故障；如果一切正常，即可正式开始实训。

(4) 认真负责，实训有始有终。

实训完毕后，应请指导老师检查实训资料。

经指导老师认可后，按照安全操作步骤关闭所有电源，并把实训中所用的物品整理好，放回原位。

四、实训总结这是实训的最后、最重要阶段，应分析实训现象并撰写实训报告。

每位实训参与者要独立完成一份实训报告，实训报告的编写应持严肃认真、实事求是的态度。

实训报告是根据实训中观察发现的问题，经过自己分析研究或组员之间分析讨论后写出的实训总结和心得体会，应简明扼要、字迹清楚、结论明确。

光伏发电操作手册(NB32047版-2023)该操作手册旨在提供光伏发电系统的操作指南，确保系统正常运行并最大化发电效率。

以下是一些关键步骤和注意事项：1. 系统启动和关闭- 在启动系统之前，确保所有电气设备都已正确连接。

- 打开光伏发电系统主开关。

- 启动逆变器，确保其指示灯显示正常。

- 系统关闭时，按逆序关掉逆变器和主开关。

2. 定期检查- 每周检查光伏面板是否有灰尘、污垢或阴影覆盖。

清洁面板，以确保光的吸收效率。

- 定期检查电缆和连接器是否有损坏或松动情况。

修复或更换任何有问题的部件。

- 检查逆变器的运行状态和指示灯。

如果发现异常，请及时采取措施。

- 定期检查电池组的电量和充放电状态，避免电量过低或过高。

3. 安全操作- 在操作系统之前，确保穿戴适当的个人防护装备，如手套和护目镜。

- 避免在雨天或潮湿的环境中操作光伏发电系统。

- 不要触摸任何带电的部件，除非事先切断电源。

- 在进行维护或修复工作之前，先关闭系统并等待五分钟，以确保电压降至安全水平。

4. 故障排除- 如果发现光伏发电系统发生故障，请首先检查电源和连接器是否正常。

- 检查逆变器的指示灯和显示屏，查看是否有任何错误代码或警报信息。

- 阅读逆变器的用户手册，按照故障排除指南进行操作。

- 如果问题无法解决，请联系专业技术人员进行进一步诊断和修复。

以上是光伏发电操作手册的简要指南，通过遵循这些步骤和注意事项，您可以确保光伏发电系统的安全和高效运行。

请始终谨慎操作，并遵循相关的安全规定和法律法规。

请注意，该操作手册基于NB32047版-2023标准，我们建议您定期检查并更新操作手册，以符合最新的标准和要求。

***。

居民光伏发电用户使用手册国网蚌埠供电公司分布式光伏发电项目接入系统方案项目业主（用户）确认单X X公司（项目业主）：你公司（项目业主）XX项目接入系统申请己受理，接入系统方案已制订完成，现将接入系统方案（详见附件）送达你处，请确认后将本单返还客户服务中心，我公司将据此提供项目接入电网意见函。

若有异议，请持本单到客户服务中心咨询。

项目单位：（公章）客户服务中心：（公章）项目个人：（经办人签字）分布式光伏发电项目并网验收和调试申请表告知事项：1.本表1式2份，双方各执1份。

2.具体验收时间将电话通知项目联系人。

本手册对居民分布式光伏并网项目中涉及的报装、结算和安全运行、使用进行了详解，确保居民分布式光伏并网项目的安全稳定运行。

本手册主要起草人：赵明、熊开斌、张金剑、报装部分1、居民家庭分布式电源并网申请材料:房产证（或 乡镇及以 上政府出 具的房屋 使用证明）并网申 请表申请人 身份证2、勘查和方案制定到营业 厅提供物业出具 同意建设 分布式电 源的证明 材料。

供电公司将按照约定的时间至现场查看接入条件，并在20 个工作日内答复接入系统方案。

3、 并网验收与调试工程竣工后，供电公司在受理并网验收及并网调试申请后，10个工作日内完成并网验收与调试。

4、 装表和合同签订供电公司与居民光伏发电用户签署关于购售电、供用电和 调度方面的合同，免费提供关口计量表和发电量计量用电能表； 调试通过后直接转入并网运行。

免费代为向政府能源主管部门进 行备案。

二、结算部分1. 分布式光伏发电项目结算原则和流程居民分布式光伏发电项目在完成并网后，电网企业营销部门________________________ )/ --------------------------- \客户确定现场勘查时间 （客户一定要在约定的时 间等候避免耽误）\ ___________________________ /供电公司受理申请后/X班组（供电所）工作人员 在2个工作日内联系客户 约定时间完成现场勘查负责按合同约定的结算周期（原则上不超过两个月）抄录分布式光伏发电项目上网电量和发电量；计算应付上网电费和补助资金，与分布式光伏发电项目业主确认；收取增值税发票或代开普通发票后，由财务部门核对一致后，按照合同约定的收款人账户信息及时通过转账方式支付上网电费和补助资金。

V1.1服务日期：2018现场服务手册客户名称：文件编号：客户基本信息代理商名称客户名称客户地址收货人联系方式指导教师联系方式设备基本信息(分布式光伏工程实训系统)生产日期设备编号到货日期签收检查检查项目检查情况备注（问题描述）木箱卡扣紧固情况□完好□破损□其它防水情况□完好□破损□其它设备外观情况□完好□破损 其它已安装的器件齐全情况□齐全□漏件已安装的器件完好情况□完好□破损□其它已安装器件牢固情况□牢固□松动□脱落耗材齐全情况□齐全□漏件工具齐全情况□齐全□漏件实训平台配件齐全情况□齐全□漏件并网逆变器□齐全□漏件签收清单序号品名规格型号数量确认备注1分布式光伏装调实训平台Demeter131A-T套□含光伏单轴发电单元2分布式光伏并网隔离系统Demeter131A- GCIS套□/3瑞亚分布式光伏智能运维系统V1.0套□包含账号密码4瑞亚分布式光伏仿真规划软件V1.0ES522B套□包含账号密码5工具套件工具箱套□对照清单清点6实训耗材套件纸箱套□对照清单清点若是省赛租借设备需要保留包装返厂（木箱、卡扣、泡棉、纸箱等）现场技术服务信息技术服务类别□安装调试□入门培训□售后维护产品名称分布式光伏工程实训系统安装调试内容：安调项目完成情况有遗漏或未做原因一、硬件系统调试□完成□有遗留□未做光伏离网发电直流系统调试（含光伏单轴发电单元）光伏离网发电交流系统调试□完成□有遗留□未做光伏并网发电系统调试□完成□有遗留□未做数据采集模块调试□完成□有遗留□未做通讯模块调试□完成□有遗留□未做环境感知模块调试□完成□有遗留□未做二、软件系统调试Solarlog运维系统调试□完成□有遗留□未做瑞亚分布式光伏智能运维系□完成□有遗留□未做统调试组态远程监控系统调试□完成□有遗留□未做培训内容：培训科目培训情况原因安全培训□完成□缺少□未完成出厂原理图讲解□完成□缺少□未完成设备电气检查培训□完成□缺少□未完成关键器件参数配置讲解□完成□缺少□未完成实训系统功能演示□完成□缺少□未完成系统接线案例讲解□完成□缺少□未完成绘图指导□完成□缺少□未完成PLC出厂程序及案例讲解□完成□缺少□未完成远程控制系统出厂程序及案□完成□缺少□未完成例讲解分布式光伏仿真规划软件应□完成□缺少□未完成用培训SoLar-log运维系统培训□完成□缺少□未完成□完成□缺少□未完成瑞亚分布式光伏运维系统培训遗留问题及解决方案：您的宝贵意见：客户满意度：□特别满意□满意□一般□较差指导教师签字：学院或学校盖章：技术服务工程师签字：注意：安装调试、入门培训、售后维护内容、根据技术服务类别选填。

目录第一章分布式光伏工程实训系统概述 (1)1.1 分布式光伏工程实训系统案例背景 (1)1.2 光伏发电系统基本认识 (2)1.2.1 离网光伏发电系统结构认识 (2)1.2.2 分布式光伏发电系统认识 (5)第二章分布式光伏工程实训系统组成 (7)2.1 设备组成 (7)2.2 设备概述 (7)2.3 设备详述 (8)2.3.1分布式光伏装调实训平台（Demeter131A-T） (8)2.3.2分布式光伏并网隔离系统（Demeter131A-GCIS） (23)2.3.3 瑞亚分布式光伏智能运维系统 (25)2.3.4 瑞亚分布式光伏仿真规划软件(ES522B) (26)2.4 组态软件 (30)2.4.1 力控组态软件 (30)第三章分布式光伏工程基础实训 (35)3.1光伏组件的连接与测试 (35)3.1.1任务简介 (35)3.1.2光伏组件原理 (35)3.1.3任务操作步骤 (37)3.2离网光伏工程直流系统搭建与测试 (39)3.2.1任务简介 (39)3.2.2离网光伏工程直流系统原理 (39)3.2.3任务操作步骤 (41)3.3离网光伏工程交流系统搭建与测试 (44)3.3.1任务简介 (44)3.3.2离网光伏工程交流系统原理 (44)3.3.3任务操作步骤 (46)3.4分布式光伏工程并网系统搭建与测试 (48)3.4.1任务简介 (48)3.4.2分布式光伏工程并网系统原理 (49)3.4.3任务操作步骤 (50)3.5分布式光伏工程离并网系统搭建与测试 (53)3.5.1任务简介 (53)3.5.2分布式光伏工程离并网混合发电系统原理 (54)3.5.3任务操作步骤 (55)第四章分布式光伏工程逻辑控制实训 (59)4.1分布式光伏发电系统逻辑控制与测试 (59)4.1.1任务简介 (59)4.1.2控制系统逻辑结构分析 (60)4.1.3任务操作步骤 (60)4.2离网光伏工程直流逻辑控制系统 (63)4.2.1任务简介 (63)4.2.2离网光伏工程直流逻辑控制 (64)4.2.3任务操作步骤 (65)4.3离网光伏工程交流逻辑控制系统 (70)4.3.1任务简介 (70)4.3.2分布式光伏工程交流系统逻辑控制 (71)4.3.3任务操作步骤 (73)4.4并网光伏工程逻辑控制系统 (80)4.4.1任务简介 (80)4.4.2分布式光伏发电并网系统逻辑控制 (81)4.4.3任务操作步骤 (81)4.5分布式光伏离并网混合逻辑控制系统连接与测试 (87)4.5.1任务简介 (87)4.5.2分布式光伏发电离并网系统逻辑控制 (88)4.5.3任务操作步骤 (90)第五章分布式光伏工程远程控制实训 (105)5.1离网光伏工程交流远程控制系统 (105)5.1.1任务简介 (105)5.2.2分布式光伏工程交流监控系统结构 (106)5.2.3任务操作步骤 (107)5.2分布式光伏工程并网监控系统 (124)5.2.1任务简介 (124)5.4.2分布式光伏工程并网监控系统结构 (125)5.4.3任务操作步骤 (127)5.3分布式光伏离并网混合监控系统 (144)5.3.1任务简介 (144)5.3.2分布式光伏离并网混合监控系统结构 (145)5.3.3任务操作步骤 (147)5.4 环境感知模块数据采集与监控 (170)5.4.1任务简介 (170)5.4.2环境感知模块数据采集与监控原理 (170)5.4.3任务操作步骤 (171)第六章瑞亚分布式光伏仿真规划软件实训 (179)6.1分布式光伏仿真规划软件模型设计 (179)6.1.1任务简介 (179)6.1.2分布式光伏工程项目模型设计 (180)6.2 分布式光伏仿真规划软件方案设计 (188)6.2.1任务简介 (188)6.2.2分布式全额并网方案设计 (189)6.2.3分布式自发自用并网方案设计 (193)6.2.4自发自用与全额并网模式方案分析 (194)附件 (199)1 分布式光伏工程实训系统典型系统原理图 (199)2 分布式光伏工程实训系统典型系统布局图 (202)3 分布式光伏工程实训系统典型接线图 (203)4 控制器7-200 SMART PLC (206)5 力控组态软件 (206)第一章分布式光伏工程实训系统概述1.1 分布式光伏工程实训系统案例背景基于当今全球能源供需格局的变化及全球能源的匮乏的情况下，新能源产业的发展已成为一个国家构建新经济模式和重塑国家长期竞争力的驱动力量。

太阳能光伏发电实验指导书郑州科技学院电子信息工程教研室编目录69147实验一 太阳能电池板特性测试一、实验目的1.了解和掌握太阳能电池板原理及应用。

2.理解太阳能电池的基本特性和主要参数，掌握测量太阳能电池的基本特性和主要参数的基本原理和基本方法。

二、实验原理1.开路电压(oc U )电池不放电时，电池两极之间的电位差被称为开路电压。

一个基本的带电源、联接导体，负载的电路，如果某处开路，断开两点之间的电压为开路电压。

电路开路时我们可理解为就是在开路处接入了一个无穷大的电阻，不可质疑，这个无穷大的电阻是串联于这个电路中的，根据串联电路中电阻的分压公式，这个无穷大电阻两端的分电压将为电路中的最高电压即电源电压。

所以线路开路时开路电压一般表现为电源电压。

2.短路电流(sc I )短路电流是由于故障或连接错误而在电路中造成短路时所产生的过电流。

短路电流将引起下列严重后果：短路电流往往会有电弧产生，它不仅能烧坏故障元件本身，也可能烧坏周围设备和伤害周围人员。

巨大的短路电流通过导体时，一方面会使导体大量发热，造成导体过热甚至熔化，以及绝缘损坏；另一方面巨大的短路电流还将产生很大的电动力作用于导体，使导体变形或损坏。

短路也同时引起系统电压大幅度降低，特别是靠近短路点处的电压降低得更多，从而可能导致部分用户或全部用户的供电遭到破坏。

网络电压的降低，使供电设备的正常工作受到损坏，也可能导致工厂的产品报废或设备损坏，如电动机过热受损等。

电力系统中出现短路故障时，系统功率分布的突然变化和电压的严重下降，可能破坏各发电厂并联运行的稳定性，使整个系统解列，这时某些发电机可能过负荷，因此，必须切除部分用户。

短路时电压下降的愈大，持续时间愈长，破坏整个电力系统稳定运行的可能性愈大。

3.功率曲线（out P ）太阳能电池板的输出电压与输出电流的乘积即为太阳能电池板的输出功率，用out out outP U I =⨯表示。

把测得的不同组数据所获得的输出功率用曲线连接起来就得到太阳能电池板的功率曲线，通过功率曲线还可以大致地估计太阳能电池板的最大输出功率。
