手把手教你学51单片机(C语言)

（四）说到这里，我们来讲讲数码管的显示方式，可分为两种：动态扫描和静态显示。

上面我们所说的即为静态显示。

但是如果我们采用动态扫描显示，那么就可以解决上面的问题，即可以显示多个数码管了。

上面我们所说的静态显示把数码管的COM脚接至VCC或GND端，其他的接至PX口上，这样只要PX口上输出相应的高低电平，就可以显示对应的数字或字符。

但是如果我们采用动态扫描的方法，比如显示6个数码管，硬件连接可以这样解决：a--dp还是接至P0.0--P0.7上，还有6个COM脚再接至另外口的P2.0--P2.5。

P0口作段选（控制数字字符）P2口作位选（选通哪个数码管导通）这样我们控制P0和P2口就可以控制6个数码管了。

但是，细心的朋友，会问这样的问题：P2位选，是让数码管一个一个亮的，那还是不能控制6个一起亮或灭嘛！？^_^ 想想好象是对的哦？怎么办...难道错了？嘿嘿，问你个问题？黑夜里，拿着一支烟，在你面前快速的晃动，你会发现什么样的现象？是不是原本不连续的点变成了一条看上去连续的曲线或者直线！再回过头来，仔细想想我们的数码管！原理是一样的，你可别忘了，我们的单片机可是一个计算机哦，计算机的运算速度，大家可想而知吧！这里再说说51单片机的机器周期和时钟周期等概念。

所谓机器周期就是访问一次存储器的时间。

而1个机器周期包括12个时钟周期。

如果单片机工作在12M晶体下，那么一个时钟周期为：1/12微妙。

一个机器周期12*1/12 = 1微妙。

如果晶体为6M，时钟周期和机器周期各是多少呢？在汇编中，我们还要关心，指令执行的机器周期长短不一，有1个周期、2个周期和4个周期等。

说着说着，跑了这么远了...还是回到原来的话题，如果我们把位选的P2也看作上面的“烟”一划而过，那么我们看到的是不是6个一起亮或一起灭了！^_^ 哈哈，原来如此... 记住，在任何某一时刻，有且只有一个数码管能发光。

如果你能把这句话理解了，你是真明白我的意思了！朋友，现在给你个任务，让6个数码管分别显示1、2、3、4、5、6。

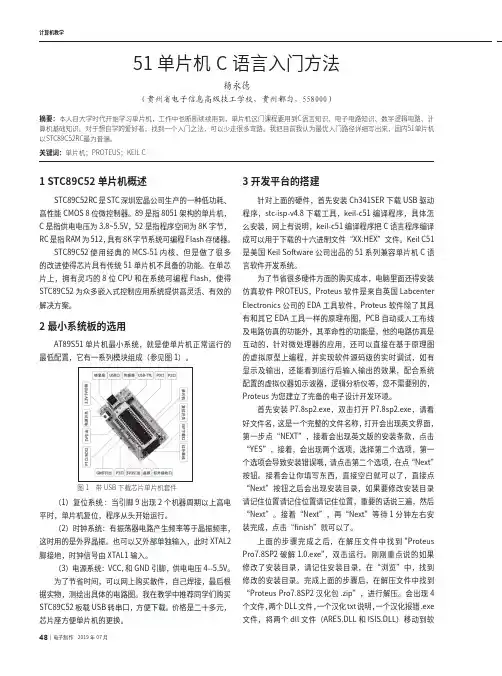

48 | 电子制作 2019年07月RC 是指RAM 为512，具有8K 字节系统可编程Flash 存储器。

STC89C52使用经典的MCS-51内核，但是做了很多的改进使得芯片具有传统51单片机不具备的功能。

在单芯片上，拥有灵巧的8位CPU 和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、有效的解决方案。

2 最小系统板的选用AT89S51单片机最小系统，就是使单片机正常运行的最低配置，它有一系列模块组成（参见图1）。

图1 带USB 下载芯片单片机套件（1）复位系统: 当引脚9出现2个机器周期以上高电平时，单片机复位，程序从头开始运行。

（2）时钟系统：有振荡器电路产生频率等于晶振频率，这时用的是外界晶振。

也可以又外部单独输入，此时XTAL2脚接地，时钟信号由XTAL1输入。

（3）电源系统：VCC,和 GND 引脚，供电电压4--5.5V。

为了节省时间，可以网上购买散件，自己焊接，最后根据实物，测绘出具体的电路图。

我在教学中推荐同学们购买STC89C52板载USB 转串口，方便下载。

价格是二十多元，芯片座方便单片机的更换。

成可以用于下载的十六进制文件“XX.HEX”文件。

Keil C51是美国Keil Software 公司出品的51系列兼容单片机C 语言软件开发系统。

为了节省很多硬件方面的购买成本，电脑里面还得安装仿真软件PROTEUS，Proteus 软件是来自英国Labcenter Electronics 公司的EDA 工具软件，Proteus 软件除了其具有和其它EDA 工具一样的原理布图，PCB 自动或人工布线及电路仿真的功能外，其革命性的功能是，他的电路仿真是互动的，针对微处理器的应用，还可以直接在基于原理图的虚拟原型上编程，并实现软件源码级的实时调试，如有显示及输出，还能看到运行后输入输出的效果，配合系统配置的虚拟仪器如示波器，逻辑分析仪等，您不需要别的，Proteus 为您建立了完备的电子设计开发环境。

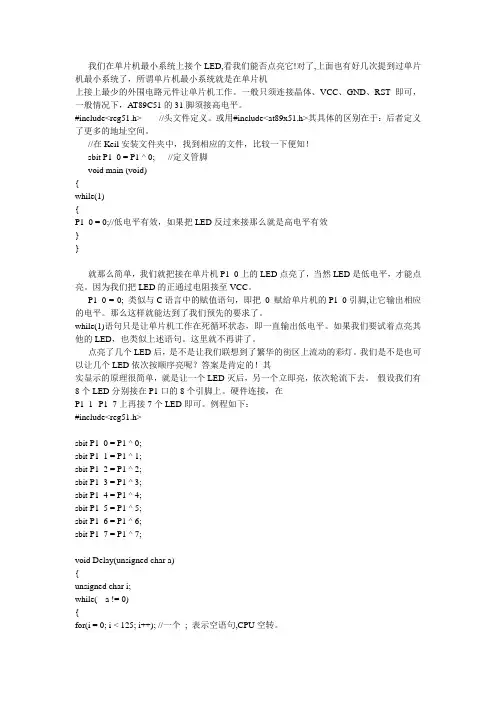

我们在单片机最小系统上接个LED,看我们能否点亮它!对了,上面也有好几次提到过单片机最小系统了，所谓单片机最小系统就是在单片机上接上最少的外围电路元件让单片机工作。

一般只须连接晶体、VCC、GND、RST即可，一般情况下，A T89C51的31脚须接高电平。

#include<reg51.h> //头文件定义。

或用#include<at89x51.h>其具体的区别在于：后者定义了更多的地址空间。

//在Keil安装文件夹中，找到相应的文件，比较一下便知！sbit P1_0 = P1 ^ 0; //定义管脚void main (void){while(1){P1_0 = 0;//低电平有效，如果把LED反过来接那么就是高电平有效}}就那么简单，我们就把接在单片机P1_0上的LED点亮了，当然LED是低电平，才能点亮。

因为我们把LED的正通过电阻接至VCC。

P1_0 = 0; 类似与C语言中的赋值语句，即把0 赋给单片机的P1_0引脚,让它输出相应的电平。

那么这样就能达到了我们预先的要求了。

while(1)语句只是让单片机工作在死循环状态，即一直输出低电平。

如果我们要试着点亮其他的LED，也类似上述语句。

这里就不再讲了。

点亮了几个LED后，是不是让我们联想到了繁华的街区上流动的彩灯。

我们是不是也可以让几个LED依次按顺序亮呢？答案是肯定的！其实显示的原理很简单，就是让一个LED灭后，另一个立即亮，依次轮流下去。

假设我们有8个LED分别接在P1口的8个引脚上。

硬件连接，在P1_1--P1_7上再接7个LED即可。

例程如下：#include<reg51.h>sbit P1_0 = P1 ^ 0;sbit P1_1 = P1 ^ 1;sbit P1_2 = P1 ^ 2;sbit P1_3 = P1 ^ 3;sbit P1_4 = P1 ^ 4;sbit P1_5 = P1 ^ 5;sbit P1_6 = P1 ^ 6;sbit P1_7 = P1 ^ 7;void Delay(unsigned char a){unsigned char i;while( --a != 0){for(i = 0; i < 125; i++); //一个; 表示空语句,CPU空转。

基础知识：51单片机编程基础第一节：单数码管按键显示第二节：双数码管可调秒表第三节：十字路口交通灯第四节：数码管驱动第五节：键盘驱动第六节：低频频率计第七节：电子表第八节：串行口应用基础知识：51单片机编程基础单片机的外部结构：1.DIP40双列直插；2.P0，P1，P2，P3四个8位准双向I/O引脚；（作为I/O输入时，要先输出高电平）3.电源VCC（PIN40）和地线GND（PIN20）；4.高电平复位RESET（PIN9）；（10uF电容接VCC与RESET，即可实现上电复位）5.内置振荡电路，外部只要接晶体至X1（PIN18）和X0（PIN19）；（频率为主频的12倍）6.程序配置EA（PIN31）接高电平VCC；（运行单片机内部ROM中的程序）7.P3支持第二功能：RXD、TXD、INT0、INT1、T0、T1单片机内部I/O部件：(所为学习单片机，实际上就是编程控制以下I/O部件，完成指定任务)1.四个8位通用I/O端口，对应引脚P0、P1、P2和P3；2.两个16位定时计数器；（TMOD，TCON，TL0，TH0，TL1，TH1）3.一个串行通信接口；（SCON，SBUF）4.一个中断控制器；（IE，IP）针对AT89C52单片机，头文件AT89x52.h给出了SFR特殊功能寄存器所有端口的定义。

C语言编程基础：1.十六进制表示字节0x5a：二进制为01011010B；0x6E为01101110。

2.如果将一个16位二进数赋给一个8位的字节变量，则自动截断为低8位，而丢掉高8位。

3.++var表示对变量var先增一；var—表示对变量后减一。

4.x |= 0x0f;表示为 x = x | 0x0f;5.TMOD = ( TMOD & 0xf0 ) | 0x05;表示给变量TMOD的低四位赋值0x5，而不改变TMOD的高四位。

6.While( 1 ); 表示无限执行该语句，即死循环。

51单片机c语言教程全集第一课建立你的第一个KeilC51项目·无须懂得单片机的具体硬件，也能够编出符合硬件实际的专业水平的程序;·不懂得单片机的指令集，也能够编写完美的单片机程序;·不同函数的数据实行覆盖，有效利用片上有限的RAM空间;·提供auto、tatic、cont等存储类型和专门针对8051单片机的data、idata、pdata、某data、code等存储类型，自动为变量合理地分配地址;·C语言提供复杂的数据类型(数组、结构、联合、枚举、指针等)，极大地增强了程序处理能力和灵活性;·中断服务程序的现场保护和恢复，中断向量表的填写，是直接与单片机相关的，都由C编译器代办;·程序具有坚固性：数据被破坏是导致程序运行异常的重要因素。

C语言对数据进行了许多专业性的处理，避免了运行中间非异步的破坏·提供常用的标准函数库，以供用户直接使用;·有严格的句法检查，错误很少，可容易地在高级语言的水平上迅速地被排掉;·可方便地接受多种实用程序的服务：如片上资源的初始化有专门的实用程序自动生成;再如，有实时多任务操作系统可调度多道任务，简化用户编程，提高运行的安全性等等。

·头文件中定义宏、说明复杂数据类型和函数原型，有利于程序的移植和支持单片机的系列化产品的开发;以上简单介绍了KEILC51软件，要使用KEILC51软件，必需先要安装它，这也是学习单片机编程语言所要求的第一步――建立学习环境。

首先当然是运行KEIL软件，接着按下面的步骤建立您的第一个项目：(1)点击Project菜单，选择弹出的下拉式菜单中的NewProject，如图1-2。

接着弹出一个标准Window文件对话窗口，如图1-3。

在“文件名”中输入您的第一个C程序项目名称，这里我们用“tet”。

“保存”后的文件扩展名为uv2，这是KEILuViion2项目文件扩展名，以后能直接点击此文件以打开先前做的项目。
