手把手教你STC51的ISP下载线
说起我从认识学习使用C51单片机到现在有两年多，时间不长，菜鸟一只。
从用TOP151烧写AT89C51,到用easy51pro在线编程AT89S51,再到用STC-ISP 软件在线编程STC89C51，最后现在变得越来越懒，干脆用protues仿真单片机外围电路。
现在简单的总结一下，入门级的C51学习在没有昂贵的单片机仿真器情况下，怎样算是方便调试又花费少吧。
先说说AT89C51,噢，差点忘了,这型号的单片机不知何年被停产了，现在就靠它的库存仍在这个历史的舞台上挣扎。
缺点：对入土为安的芯片没什么好说了。
那就说AT89S51,这可是一个令人振奋的产物，最大的特点莫过于它的ISP（在线编程）功能，就是使用者每编译好程序，就可以立即通过ISP下载线写到单片机上去。
而且ISP下载线的制作简单令单片机和我们的距离更加接近了。

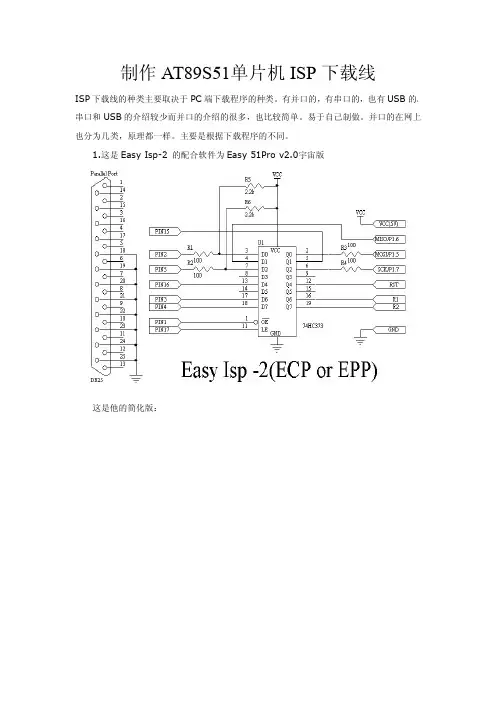

它的ISP原理图如下：
其中ISP下载程序可以用easy 51pro v2.0。
相比昂贵的仿真器，做上图的元器件总共也就十块钱左右吧。
缺点：一、并口连接电脑，1.可能占用打印机口；2.是笔记本是没有并口的。
二、下载线制作一次成功率不大，不是漏接了这个脚就是那个口，对于新手而言尤其这样。
三、下载线寿命不长，一两次不知明的原因（通常静电），就可以把里面的那块芯片（74LS244）烧坏。
并且，实际你都不知道到底哪里出毛病了。
也许，世界上真的没有最好，只要更好，自从好友张JL和陈Y介绍了STC的51系列单片机给我之后，发现竟然有这么方便好用功能强大的单片机。
STC51单片机的型号跟ATMEL的大致一样，有STC89C51,C52等，对应于AT89C51,C52等对应它们的内部RAM内部ROM中断口等，是完全一样的。
当然，STC系列单片机是改进型的单片机，它的热重启，串口ISP等功能确实为我准备介绍给大家提供了理由。
先说说ISP功能，它跟电脑连接就只有三根线，就是通过RS-232传输。
它ISP 过程是这样的：冷重启（上电）-单片机运行系统ISP监控程序（出厂时已烧到里面）-检测P3.0/RXD有没有合法下载命令流，有的话，就下载用户程序进户程序区；没有的话，就跳到用户程序区，运行用户程序。
所以，第一次下载程序，用户需要先点ISP下载软件的“download”,再把单片机通电。
如图：
到了这里，大家不禁会说，下载线虽然简单，但每次都要断电上电，烦不烦？答：我都觉得烦。
不过眼睛锐利的读者发现了上图右下片有一段文字。
说什么的呢？哦，原来是自定义下载。
什么是自定义下载？首先我先说个高兴的事儿——用自定义下载，从此告别断电上电的冷重启ISP下载。
所谓自定义下载，就是我从上面软件的自定义下载命令文本框中打入十六进制数字（如：FEH）然后点击发送，程序自动下载到用户单片机里。
神奇吧。
究其不用断电上电冷重启的原因，就是上面我所说的STC单片机具有热重启功能。
用户只需简单控制ISP_CONTOR特殊功能寄存器即可实现系统复位了。
汇编语
句是：
MOV 0E7H,#60H
那么，自定义下载又如何做到呢？其编程思想是这样的：主程序开始初始化串口，包括设置波特率和串口中断，然后在串口中断子程序里写上语句判断是否为自定义下载码，再延时一秒左右，和上面的那句话MOV 0E7H,#60H 。
就这样就完了，不难吧。
注意，自定义下载那里有一个波特率设置，这个波特率就是你的程序（已下到单片机中的程序哦）里设置的波特率。
下面用汇编写段示例程序：
ORG 0000H
AJMP START
ORG 0023H
LJMP ZIJI
ORG 0100H
START: MOV SP,#70H
MOV TMOD,#20H ;T1方式2
MOV TH1,#0F4H ;4800B/S
MOV TL1,#0F4H
SETB TR1
MOV SCON,#0F8H ;串行口为方式3，允许接收，SM2=1,TB8=1
MOV PCON,#80H ;smod=1 !!!!!!!!!
SETB EA ;开所有中断
SETB ES ;开串口中断
CLR RI
.....
ORG 0200H
ZIJI: CLR RI ;串口中断子程序
PUSH ACC
PUSH PSW
MOV A,SBUF
MOV R1,A
XRL A,#0FEH ;判断是否为自定义下载命令（FEH）
JZ ISP
...
RETURN:PUSH PSW
PUSH ACC
RETI
ISP:
CALL DL1S ；调用延时1秒子程序
MOV 0E7H,#60H ；运行重启程序
AJMP RETURN

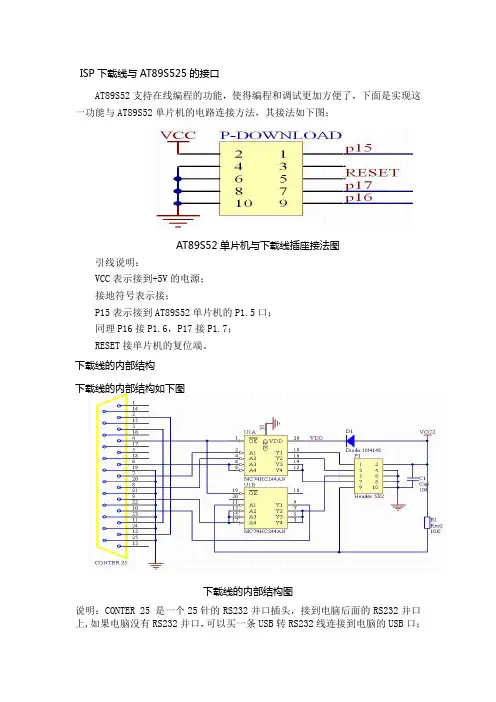

附上STC的下载线原理图：

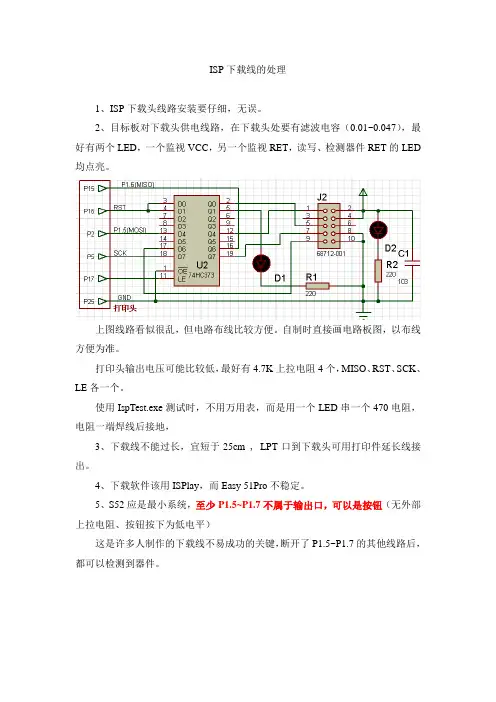

刚上网搜到一个简单的电路图（本人没验证，仅供参考）
如果还是觉得用串口实在不方便的话，那我就推荐你使用USB转串口下载线啦。
原理图也不十分难，自己做也可以，只是其中用到的CH341S芯片有点贵（约15元左右）。
附上原理图。

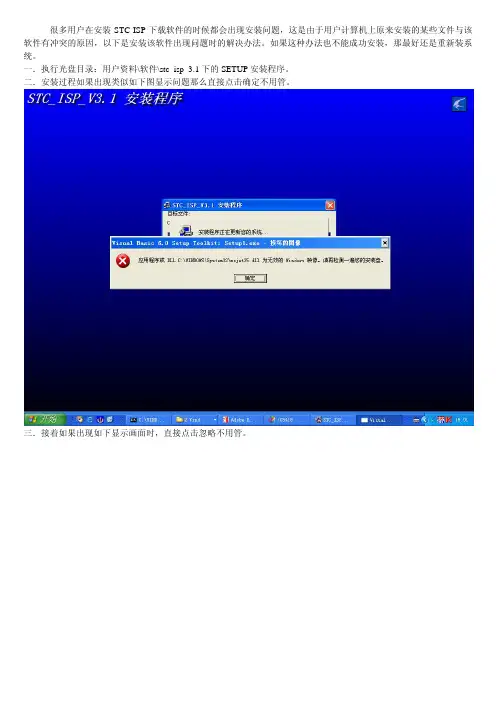

![安装STC-ISP软件详细教程[1]](https://img.taocdn.com/s1/m/2366321c844769eae009edc0.png)
